XILINX 7系列FPGA封装兼容原则及同封装替换注意问题

  🏡《电子元器件高级指南》

---

---

1，概述

    XILINX 7系列的FPGA同封装的元器件一般都是可以兼容的，在一定程度上可以做到PIN TO PIN的替换，本文介绍7系列FPGA封装兼容原则及同封装替换的注意问题。

---

2，封装兼容原则

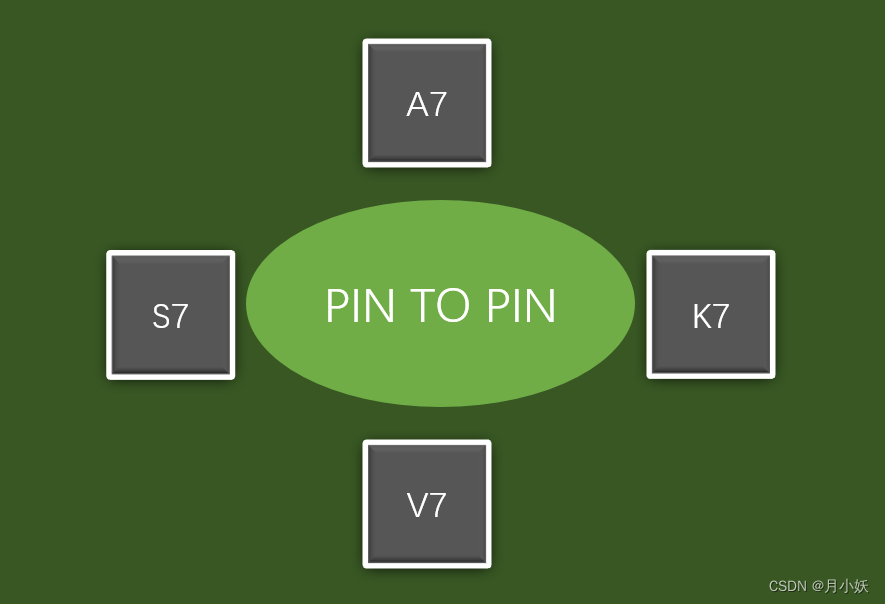

    原则1：7系列FPGA分为S7,A7,K7和V7供4个小系列，同小系列的同封装兼容。比如A7下的BGA484均可兼容。

    原则2：7系列FPGA分为S7,A7,K7和V7供4个小系列，不同小系列的FPGA，同封装，同时满足封装后缀带有FB, FBG, FBV, FF, FFG, FFV, FH, FHG, FL, FLG, RB, RF, RS则封装兼容。

---

3，注意问题

    注意BANK：同封装的2个FPGA，连接到1个BANK上的管脚，在另1个FPGA上可能连接到不同的BANK，连接到普通BANK上的管脚在另1个FPGA上也可能被连到特殊BANK。应注不同BANK的供电是否兼容，以免出错。

    注意管脚：同封装的2个FPGA的同位置的管脚，具有的功能可能不尽相同。一些高等级的FPGA的某个管脚的功能，可能在低等级FPGA上的同管脚上没有。

    注意管脚：同封装的不同FPGA，虽然可以PIN TO PIN的进行替换，但是最佳的耦合电容额方案也不尽相同。

---

4，总结

    同系列同封装的FPGA的封装具有PIN TO PIN兼容的特性，这样可以更方面设计师进行差异化的产品设计。但是设计师也应特别注意封装兼容的FPGA的不同之处，以避免出现设计错误。

---
