磁共振信号是随时间变化的电流或电压。他们是由周期性震荡磁场诱导产生的波。波形反映磁共振信号的信息。
磁共振信号都是正弦波和余弦波，可以从振幅、频率和相位这三个方面来描述和定义。
在这里插入图片描述

一、振幅

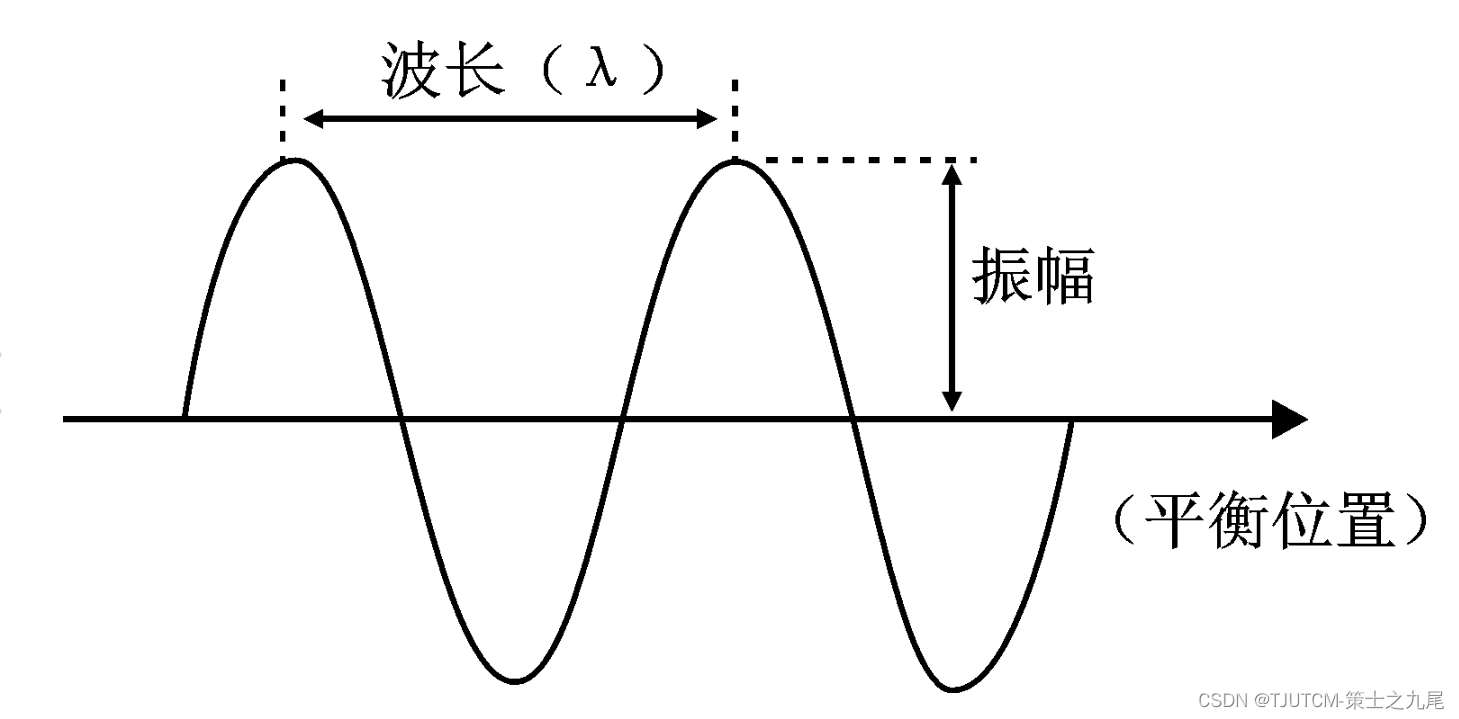

振幅也被称之为信号强度。在磁共振成像图像中，振幅反映像素的最终亮度。频率和相位决定图像的形状和空间细节。振幅是指波峰(或波谷）到静止平衡点的距离。振幅的常用单位是伏特(V)，通常采用毫伏特(mV)做单位。
在这里插入图片描述

二、频率

频率是指物质在1秒内完成的周期性变化的次数。用赫兹(Hertz)表示，记为Hz。1Hz即指在1秒内完成了一次周期性的变化。在磁共振成像技术中，通常采用千赫(1kHz=1,000Hz)或兆赫(1MHz=1,000,000 Hz)做单位。
在这里插入图片描述

三、相位

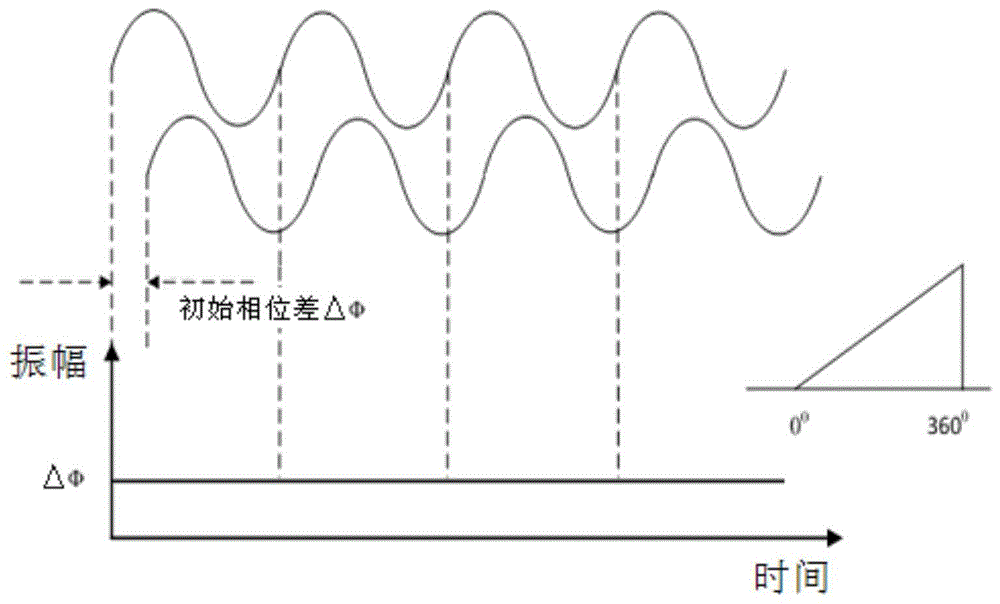

相位用来指定波形周期的起始位置。只有频率相同的波，他们的相位才具有可比性。相位用度来表示。一个完整的周期等于360度。两个频率相同的波相位的差叫做相位差或者相位移。
在这里插入图片描述

四、脉冲

1、脉冲定义

信号的无线传输不是通过改变电流来完成的，而是通过改变电磁辐射来实现的。在磁共振中，辐射不是连续的，而是被分割成一段一段的脉冲。这些脉冲可以被镶嵌在不同的脉冲序列中。

2、选择性脉冲和非选择性脉冲

能否达到脉冲的预期作用效果取决于脉冲的形状。选择性脉冲常被用于在待测样品中选取一个切片，非选择性脉冲则可以激发整个待测样品。选择性脉冲和非选择性脉冲都用于三维成像中。

3、带宽

带宽是指脉冲的频率范围。任何信号都有一定的带宽。一般来说，带宽与单位时间里传输或者接收的数据量是成正比的。在模拟系统中，带宽是指信号所包含的各种不同频率成分中，最高频率成分和最低频率成分之间的差异。
两个能级间的能量差值与磁场强度成正比，而磁共振信号强度与分布在两个能级上原子核数目的差异成正比。因此，我们可以通过增大磁场强度来增大两个能级间的能量差，从而增大分布在两个能级上的原子核数目的差异，进而增强磁共振信号。

五、MRI的基本硬件构成

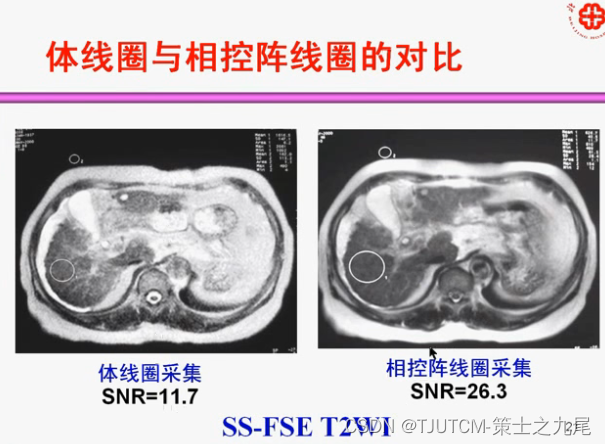

分为：主磁体、梯度系统、射频系统、计算机系统和谱仪、辅助设备

1、主磁体

(1)主磁体是产生磁场的装置

MRI按磁场产生的方式分类
主磁体分为永磁体和电磁体；电磁体又分为常导(已不常用)和超导

(2)MRI按主磁场强度分类：

(场强的重要性：MRI信噪比与场强成正比)
按场强分类：
低场：小于0.5T
中场：0.5T~1.0T
高场：1.0T~2.0T(1.0T、1.5T、2.0T)
超高强场：大于2.0T(3.0T、4.7T、7T)(临床上使用最多的是3.0T的磁共振设备)

(3)优缺点

优点：提高SNR、加快速度、MRS、脂肪抑制、BOLD效应
缺点：价格增高、噪音增加、SAR值升高(与场强平方成正比)、伪影增加

(4)高度均匀的磁场

空间定位需要、提高信噪比、减少伪影、大视野扫描、频谱分析需要、脂肪抑制需要

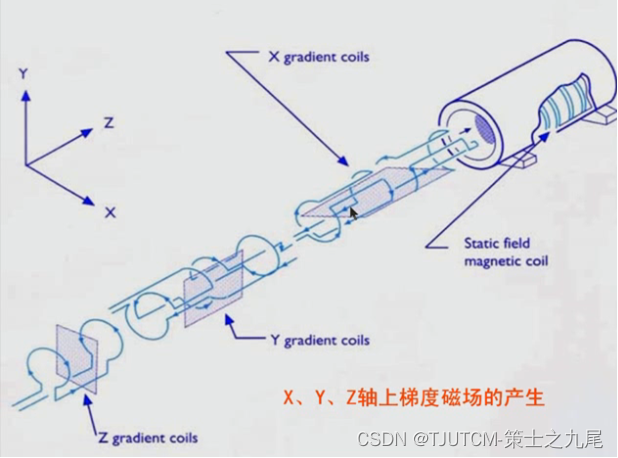

2、梯度系统

(1)组成

梯度放大器、梯度线圈

(2)作用

空间定位、读出信号、扩散梯度场、流动补偿、流速编码…
在这里插入图片描述

(3)梯度系统的主要性能指标

梯度系统是MRI的引擎
梯度系统的性能将决定MRI速度

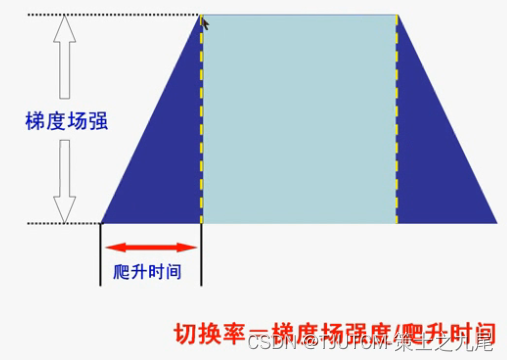

主要性能指标：梯度场强、梯度切换率

(4)梯度场强

假设有一台1.5T(1500mT)的磁共振设备，施加一个梯度场后。在梯度长中点位置保持梯度长不变，还是1500mT，头侧磁场强度增高为1510mT，足侧为1490mT，假设其为线性的，有效梯度场长度为50cm。
梯度两端磁场强度差值为20mT，梯度场强为(1500mT-1490mT)/0.5M=40mT/M
也就是说，梯度场强(mT/M)=梯度两端的磁场强度差值/梯度场的有效长度
