【51单片机篇】超声波测距



#include "reg52.h"

sbit D5 = P3^7;
sbit D6 = P3^6;
sbit Trig = P1^5;
sbit Echo = P1^6;

void Delay10us()		//@11.0592MHz
{
	unsigned char i;

	i = 2;
	while (--i);
}

void Time0Init()
{
	TMOD &= 0xF0;
	TMOD |= 0x01;
	TH0 = 0;
	TL0 = 0;
	//设置定时器0工作模式1，初始值设定0开始数数，不着急启动定时器
}

void startHC()
{
	Trig = 0;
	Trig = 1;
	Delay10us();
	Trig = 0;
}
//距离小于10cm，D5亮，D6灭，反之现象相反
void main()
{
	double time;
	double dis;

	Time0Init();
	while(1){

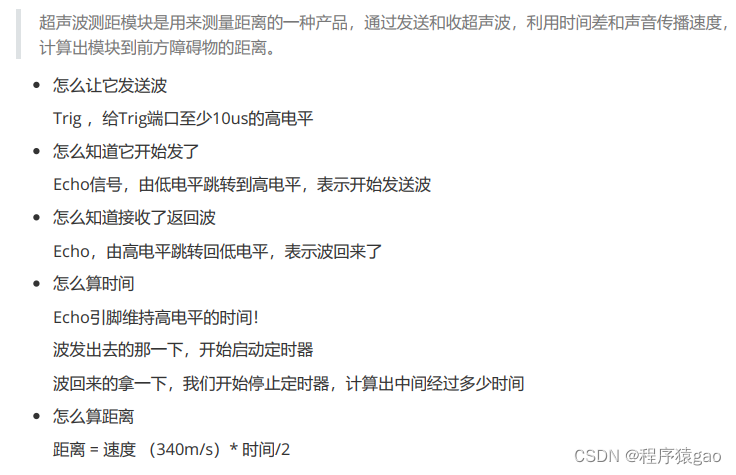

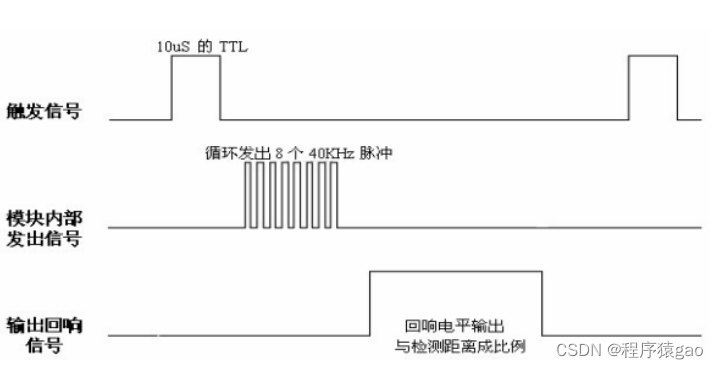

		//1. 给Trig一个至少10us高电平
		startHC();
		//2. 由低电平跳转到高电平，表示开始发送波
		while(Echo == 0);
		//波出去的那一下，开启定时器
		TR0 = 1;
		//3. 由高电平跳转到低电平，表示波回来了
		while(Echo == 1);
		//波回来的那一下，停止定时器
		TR0 = 0;
		//4. 计算出中间经过多少时间
		time = (TH0 * 256 + TL0)*1.085;//二进制1左移1位，变成10（2），相当于乘以2，左移8位，相当于乘以2的8次方=256
		//5. 距离=速度（340m/s）*时间/2
		dis = time * 0.017;
		if(dis < 10){
			D5 = 0;
			D6 = 1;
		}else{
			D5 = 1;
			D6 = 0;
		}
		//定时器数据清零，以便下一次测距
		TH0 = 0;
		TL0 = 0;
	}
}
