在目标检测领域内，尽管YOLO系列的算法傲视群雄，但在某些方面仍然存在改进的空间。在YOLOv5的损失函数中，默认是使用的CIoU，但是CIoU仍然存在一定的问题。例如CIOU的计算方式相对复杂，需要对边界框的坐标进行更多的处理和计算。本文给大家带来的教程是将原来的CIoU替换为EIoU。文章在介绍主要的原理后，将手把手教学如何进行模块的代码添加和修改，并将修改后的完整代码放在文章的最后，方便大家一键运行，小白也可轻松上手实践。以帮助您更好地学习深度学习目标检测YOLO系列的挑战。

专栏地址： YOLOv5改进+入门——持续更新各种有效涨点方法点击即可跳转

2. ✒️EIOU（Efficient-IoU）

1. ✒️CIoU

1.1 CIoU原理

论文地址：Distance-IoU Loss: Faster and Better Learning for Bounding Box Regression——点击即可跳转

论⽂考虑到bbox回归三要素中的⻓宽⽐还没被考虑到计算中，为此，进⼀步在DIoU的基础上提出了CIoU，同时考虑两个矩形的长宽比，也就是形状的相似性。所以CIOU在DIOU的基础上添加了长宽比的惩罚项。

其中， $\alpha$ 是权重函数， $\nu$ 而用来度量长宽比的相似性。计算公式为:

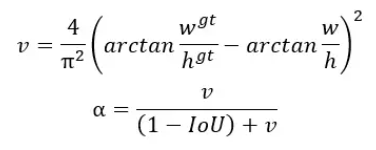

在这里插入图片描述

☀️优点

更准确的相似性度量：CIOU考虑了边界框的中心点距离和对角线距离，因此可以更准确地衡量两个边界框之间的相似性，尤其是在目标形状和大小不规则的情况下。鲁棒性更强：相比传统的IoU，CIOU对于目标形状和大小的变化更具有鲁棒性，能够更好地适应各种尺寸和形状的目标检测任务。

⚡️缺点

计算复杂度增加：CIOU引入了额外的中心点距离和对角线距离的计算，因此相比传统的IoU，计算复杂度有所增加，可能会增加一定的计算成本。实现难度较高：CIOU的计算方式相对复杂，需要对边界框的坐标进行更多的处理和计算，因此在实现上可能会相对困难一些，需要更多的技术和经验支持。

1.2 CIoU计算

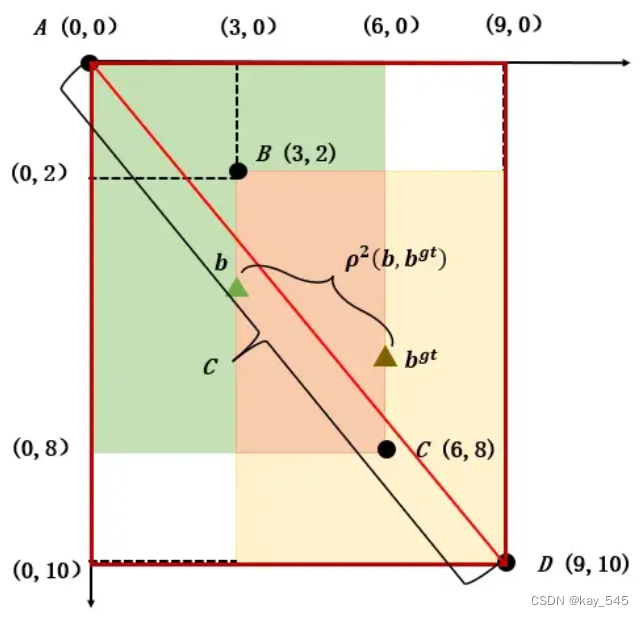

中心点 b、中心点 bgt的坐标分别为：(3,4)、（6,6）,由此CIoU计算公式如下：

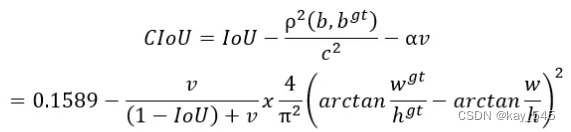

1.3 📌CIoU代码实现

import numpy as np
import IoU
import DIoU
# box : [左上角x坐标，左上角y坐标，右下角x坐标，右下角y坐标]
box1 = [0, 0, 6, 8]
box2 = [3, 2, 9, 10]
# CIoU
def CIoU(box1, box2):
    x1, y1, x2, y2 = box1
    x3, y3, x4, y4 = box2
    # box1的宽：box1_w，box1的高：box1_h，
    box1_w = x2 - x1
    box1_h = y2 - y1
    # box2的宽：box2_w，box2的高：box2_h，
    box2_w = x4 - x3
    box2_h = y4 - y3
    iou = IoU(box1, box2)
    diou = DIoU(box1, box2)

    # v用来度量长宽比的相似性
    v = (4 / (np.pi) ** 2) * (np.arctan(int(box2_w / box2_h)) - np.arctan(int(box1_w / box1_h)))
    # α是权重函数
    a = v / ((1 + iou) + v)
    ciou = diou - a * v
    return ciou

print(CIoU(box1, box2))

输出结果：0.1589460263493413

2. ✒️EIOU（Efficient-IoU）

2.1 EIoU原理

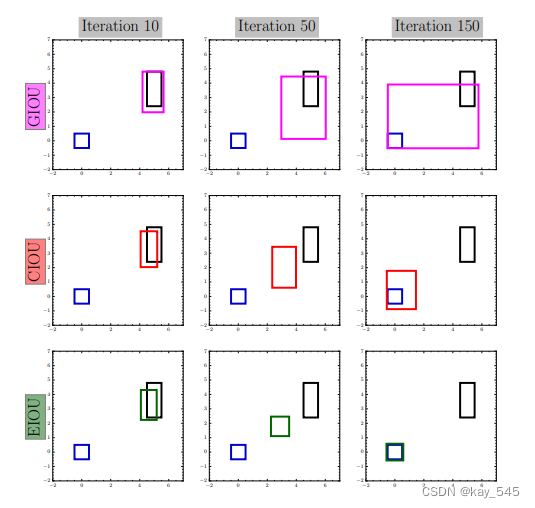

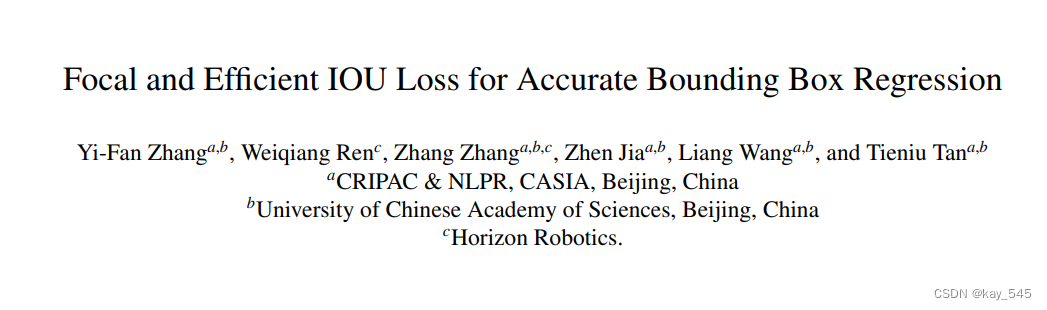

论文地址：Focal and Efficient IOU Loss for Accurate Bounding Box Regression

EIOU是在 CIOU 的惩罚项基础上将预测框和真实框的纵横比的影响因子拆开，分别计算预测框和真实框的长和宽，并且加入Focal聚焦优质的锚框，来解决 CIOU 存在的问题。先前基于iou的损失，例如CIOU和GIOU，不能有效地测量目标盒和锚点之间的差异，这导致BBR(边界框回归)模型优化的收敛速度慢，定位不准确。

针对上述问题，对CIOU损失进行了修正，提出了一种更有效的IOU损失，即EIOU损失，定义如下:

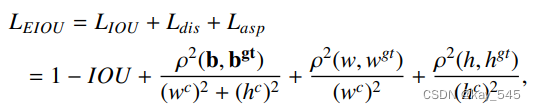

其中 $w_c$ 和 $h_c$ 是覆盖两个盒子的最小围框的宽度和高度。也就是说，我们将损失函数分为三个部分:IOU损失LIOU，距离损失 $L_{dis}$ 和方向损失 $L_{asp}$ 。这样，我们可以保留CIOU损失的有效特点。同时，EIOU损失直接使目标盒与锚盒宽度和高度的差值最小化，从而使收敛速度更快，定位效果更好。

优点：

更稳定的训练过程：通过引入中心点距离和宽高比的惩罚项，即使在IoU为0的情况下，EIou也能提供有效的梯度信息，确保模型能够继续学习。
提高定位精度：通过综合考虑位置和尺寸的匹配，EIou可以显著提升目标检测模型的定位精度，尤其在目标物体大小和形状变化较大时表现更优。

2.2 代码实现

import numpy as np

def calculate_eiou(box1, box2):
    # 计算嵌入向量（这里简化为使用中心点坐标作为嵌入向量）
    center1 = np.array([(box1[0] + box1[2]) / 2, (box1[1] + box1[3]) / 2])
    center2 = np.array([(box2[0] + box2[2]) / 2, (box2[1] + box2[3]) / 2])

    # 计算嵌入向量之间的欧式距离
    euclidean_distance = np.linalg.norm(center1 - center2)

    # 计算目标框的面积
    area_box1 = (box1[2] - box1[0]) * (box1[3] - box1[1])
    area_box2 = (box2[2] - box2[0]) * (box2[3] - box2[1])

    # 计算交集和并集的面积
    intersection = max(0, min(box1[2], box2[2]) - max(box1[0], box2[0])) * \
                   max(0, min(box1[3], box2[3]) - max(box1[1], box2[1]))
    union = area_box1 + area_box2 - intersection

    # 计算EIOU
    eiou = 1 - intersection / union + euclidean_distance
    return eiou

box1 = [0, 0, 6, 8]
box2 = [3, 2, 9, 10]
print(calculate_eiou(box1, box2))

输出结果:4.374782044694758

3. 将EIoU添加到YOLOv5中

3.1 添加代码

关键步骤一： 在utils/metrics.py中，找到bbox_iou函数，可以把原有的注释掉，换成下面的代码：

# 计算两个框的特定IOU
def bbox_iou(box1, box2, x1y1x2y2=True, GIoU=False, DIoU=False, CIoU=False, EIoU=False, eps=1e-7):
    # Returns the IoU of box1 to box2. box1 is 4, box2 is nx4
    # 这里取转置，为了后续方便每个维度(坐标)之间的计算
    box2 = box2.T

    # Get the coordinates of bounding boxes
    if x1y1x2y2:  # x1, y1, x2, y2 = box1
        b1_x1, b1_y1, b1_x2, b1_y2 = box1[0], box1[1], box1[2], box1[3]
        b2_x1, b2_y1, b2_x2, b2_y2 = box2[0], box2[1], box2[2], box2[3]
    else:  # transform from xywh to xyxy 默认执行这里
        b1_x1, b1_x2 = box1[0] - box1[2] / 2, box1[0] + box1[2] / 2
        b1_y1, b1_y2 = box1[1] - box1[3] / 2, box1[1] + box1[3] / 2
        b2_x1, b2_x2 = box2[0] - box2[2] / 2, box2[0] + box2[2] / 2
        b2_y1, b2_y2 = box2[1] - box2[3] / 2, box2[1] + box2[3] / 2

    # Intersection area
    inter = (torch.min(b1_x2, b2_x2) - torch.max(b1_x1, b2_x1)).clamp(0) * \
            (torch.min(b1_y2, b2_y2) - torch.max(b1_y1, b2_y1)).clamp(0)

    # Union Area
    w1, h1 = b1_x2 - b1_x1, b1_y2 - b1_y1 + eps
    w2, h2 = b2_x2 - b2_x1, b2_y2 - b2_y1 + eps
    union = w1 * h1 + w2 * h2 - inter + eps

    iou = inter / union
    # 目标框IOU损失函数的计算
    if CIoU or DIoU or GIoU or EIoU:
        # 两个框的最小闭包区域的width
        cw = torch.max(b1_x2, b2_x2) - torch.min(b1_x1, b2_x1)  # convex (smallest enclosing box) width
        # 两个框的最小闭包区域的height
        ch = torch.max(b1_y2, b2_y2) - torch.min(b1_y1, b2_y1)  # convex height

        if CIoU or DIoU or EIoU:  # Distance or Complete IoU https://arxiv.org/abs/1911.08287v1
            # 最小外接矩形 对角线的长度平方
            c2 = cw ** 2 + ch ** 2 + eps  # convex diagonal squared
            # 两个框中心点之间距离的平方
            rho2 = ((b2_x1 + b2_x2 - b1_x1 - b1_x2) ** 2 +
                    (b2_y1 + b2_y2 - b1_y1 - b1_y2) ** 2) / 4  # center distance squared
            if DIoU:
                return iou - rho2 / c2  # DIoU

            # CIoU 比DIoU多了限制长宽比的因素：v * alpha
            elif CIoU:  # https://github.com/Zzh-tju/DIoU-SSD-pytorch/blob/master/utils/box/box_utils.py#L47
                v = (4 / math.pi ** 2) * torch.pow(torch.atan(w2 / h2) - torch.atan(w1 / h1), 2)
                with torch.no_grad():
                    alpha = v / (v - iou + (1 + eps))
                return iou - (rho2 / c2 + v * alpha)

            # EIoU 在CIoU的基础上将纵横比的损失项拆分成预测的宽高分别与最小外接框宽高的差值 加速了收敛提高了回归精度
            elif EIoU:
                rho_w2 = ((b2_x2 - b2_x1) - (b1_x2 - b1_x1)) ** 2
                rho_h2 = ((b2_y2 - b2_y1) - (b1_y2 - b1_y1)) ** 2
                cw2 = cw ** 2 + eps
                ch2 = ch ** 2 + eps
                return iou - (rho2 / c2 + rho_w2 / cw2 + rho_h2 / ch2)

        # GIoU https://arxiv.org/pdf/1902.09630.pdf
        c_area = cw * ch + eps  # convex area
        return iou - (c_area - union) / c_area
    return iou  # IoU

3.2 回调函数

关键步骤二：在utils/loss.py中，找到ComputeLoss类中的__call__()函数，把Regression loss中计算iou的代码，换成下面这句：

iou = bbox_iou(pbox.T, tbox[i], x1y1x2y2=False, CIoU=False, EIoU=True)  # iou(prediction, target)

4.完整代码分享
