Creo拉伸和混合绘图案例

一、拉伸案例

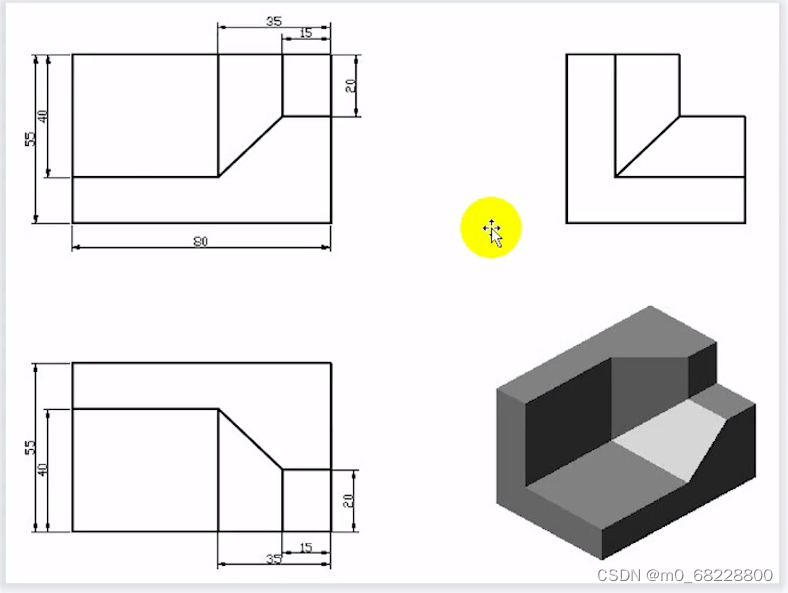

1.要绘制的图形如下图所示

图1-1

2.绘制步骤

整体思路：先画出一个立方体，再用两个曲面切去凹陷的部分。
1）拉伸——草绘——画一个矩形，更改尺寸并使其对称——“确定”进行拉伸；
2）拉伸——草绘——选择基准面后绘制“样条”，得到一个曲面——确定——更改“类型”为曲面；
3）按上一个步骤再拉伸一个曲面；
4）选中两个曲面——合并——更改保留的侧——得到三维模型图。

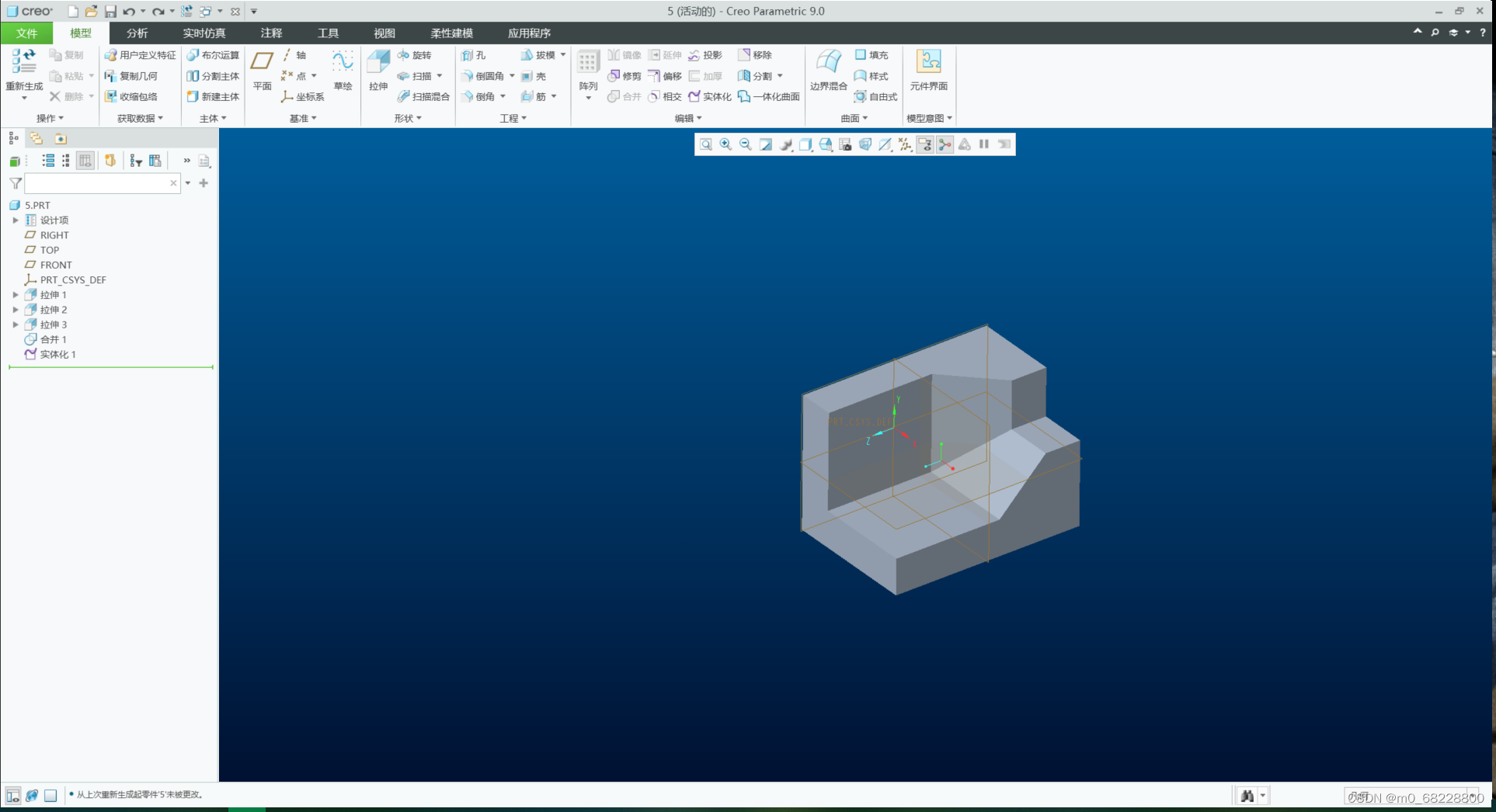

3.绘制结果

图1-2

二、混合案例

1.绘制要求

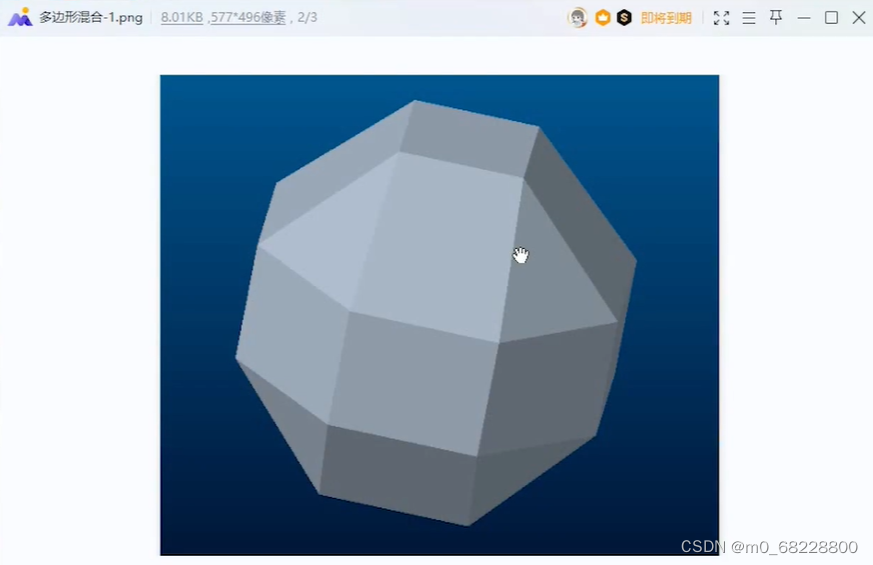

图2-1

2.绘制步骤

整体思路：使用“模型—>形状—>混合”命令，分别在四个基准平面上画出矩形、八边形、八边形和矩形，混合得到结果。
1）形状——混合，选择一个基准，草绘——确定；
2）给定第二个基准面与第一个基准面的距离——草绘“八边形”（在选项版中）——确定；
3）此时第一个矩形是四个点，第二个八边形是八个点，要使点数一致，才能混合=>分别对其重新草绘，对于矩形，打断——增加一个点，并使这个点为起点——其余四个点改为混合定点（选中点后长按右键），对于八边形，打断一个边，就增加了一个点，最后确定；
4）给定第三个基准面与第二个基准面的距离——草绘，画一个相同的八边形——确定；
5）给定距离——草绘，画矩形——确定——得到三维模型图。
注意事项：四个形状的起点的位置和方向要一致。

3.绘制结果

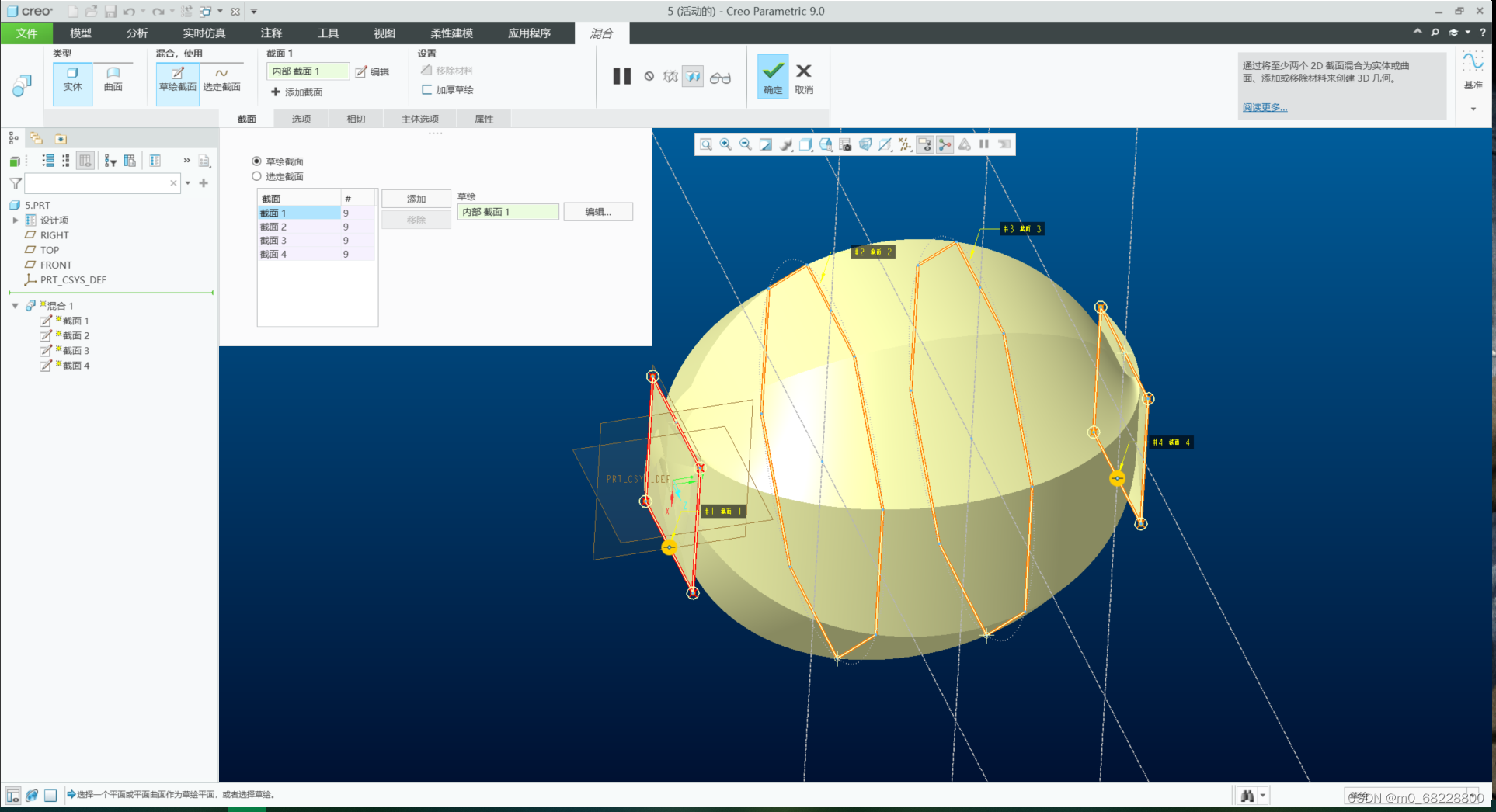

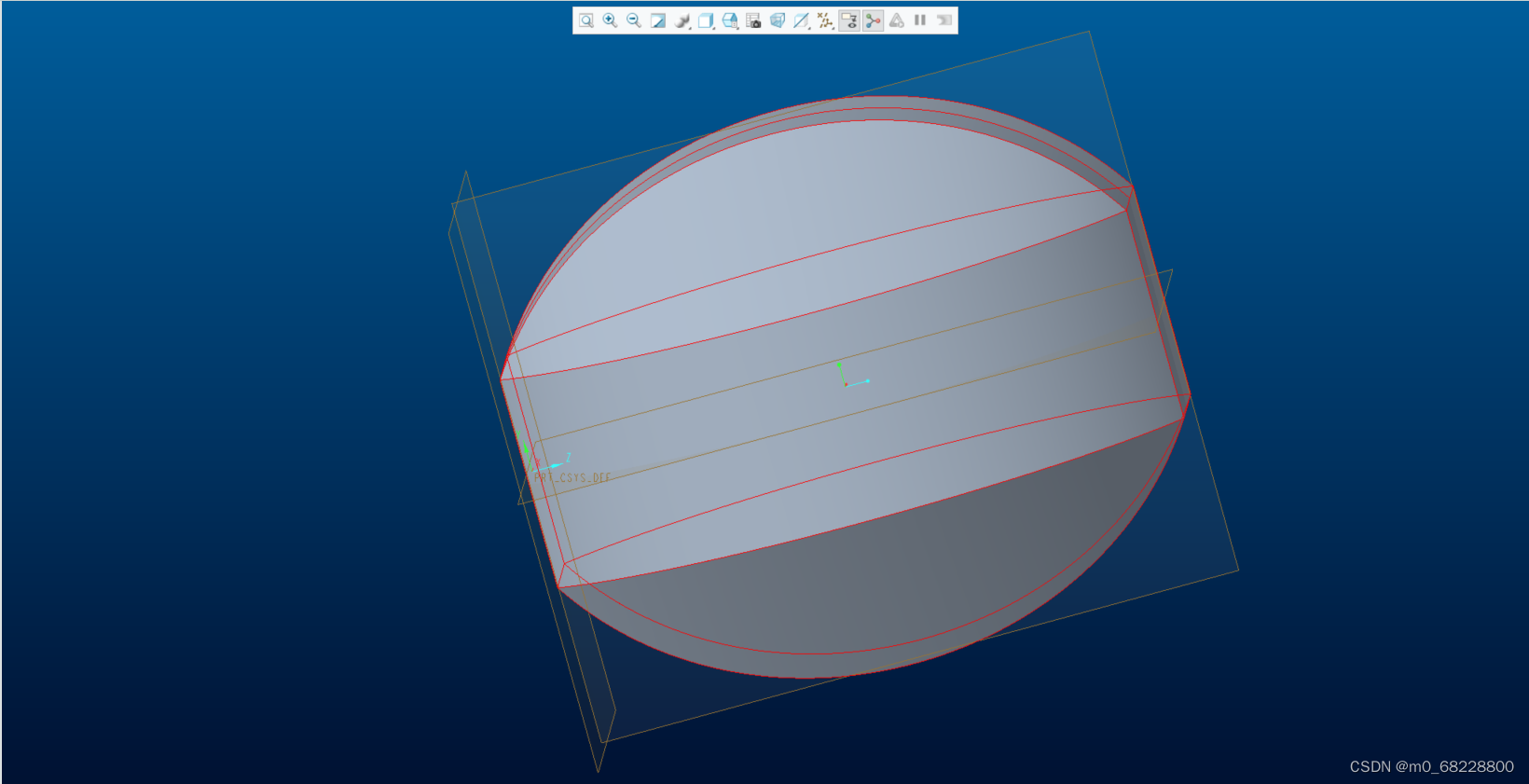

1)当模型类型为曲面时，是光滑的，如下图所示。

图2-2

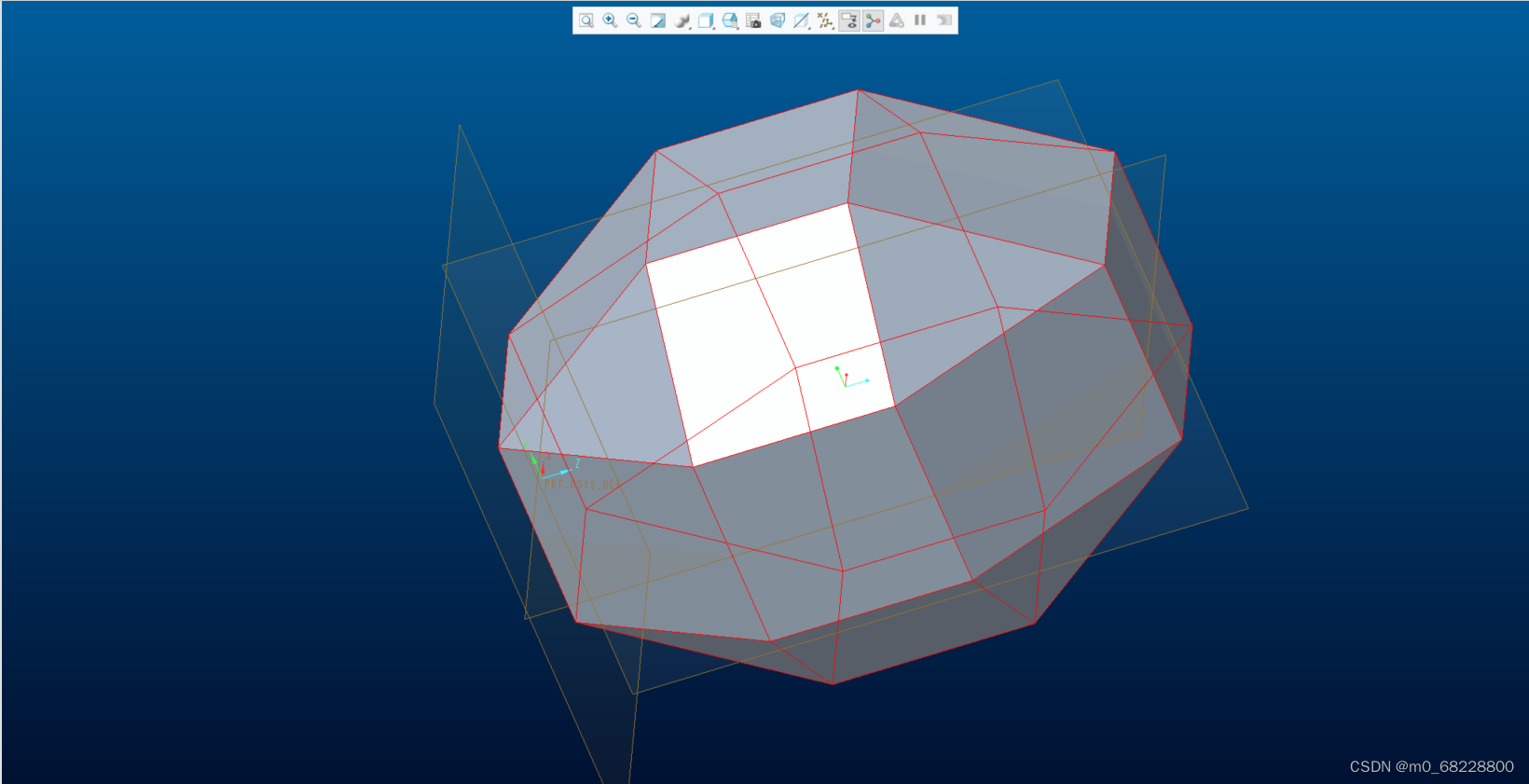

图2-3 2）当对模型编辑定义，“类型”改为“实体”时，得到预期效果图，如下图所示。

图2-4

---

参考文献

[ 1 ] 视频资料https://www.bilibili.com/video/BV1nB4y1m7Hgp=13&vd_source=13fd3afd81bb51a764ddb6400d39fc6a
