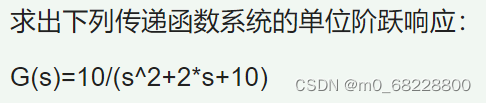

求传递函数系统的单位阶跃响应

最新推荐文章于 2024-07-02 20:01:49 发布
最新推荐文章于 2024-07-02 20:01:49 发布
阅读量1.4k 收藏 2
点赞数 1
分类专栏： 机电控制 文章标签： matlab
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_68228800/article/details/128976590
版权
该文展示了一段MATLAB代码，用于模拟一个0型2阶系统的单位阶跃响应。通过定义num和den数组分别表示系统传递函数的分子和分母，然后调用step函数绘制了响应图。图例显示系统传递函数为G(s)=25/(s^2+4s+25)。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

用matlab编程如下：

num = [10];
den = [1 2 10]; %0型2阶系统
step(num,den)
grid on
title('单位阶跃响应图：G(s)=25/(s^2+4s+25)')

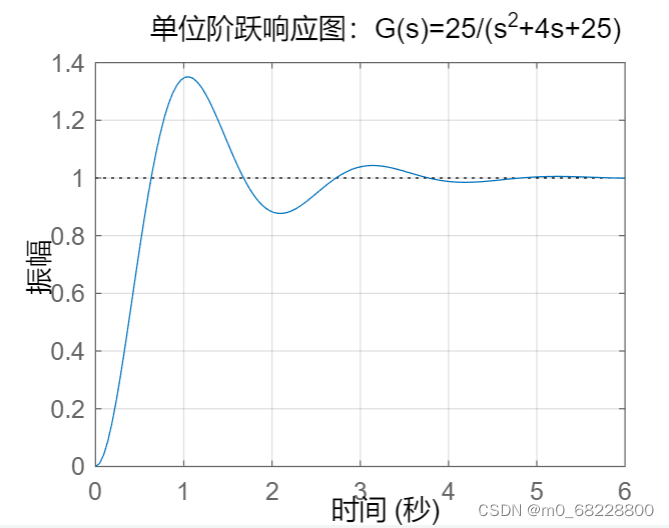

运行结果如图所示：
