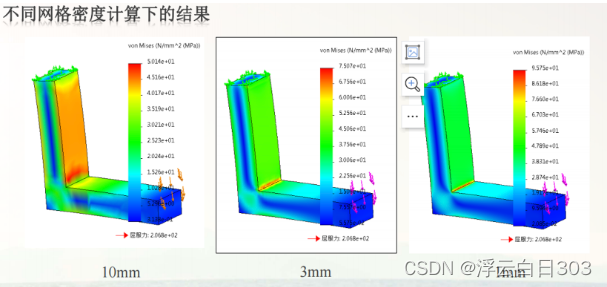

直角形L形支架

**应力结果的判定并不是
简简单单看整个结构最大应力值！工程中的绝大多数模型
都无法这样去评价**

圆角L型支架

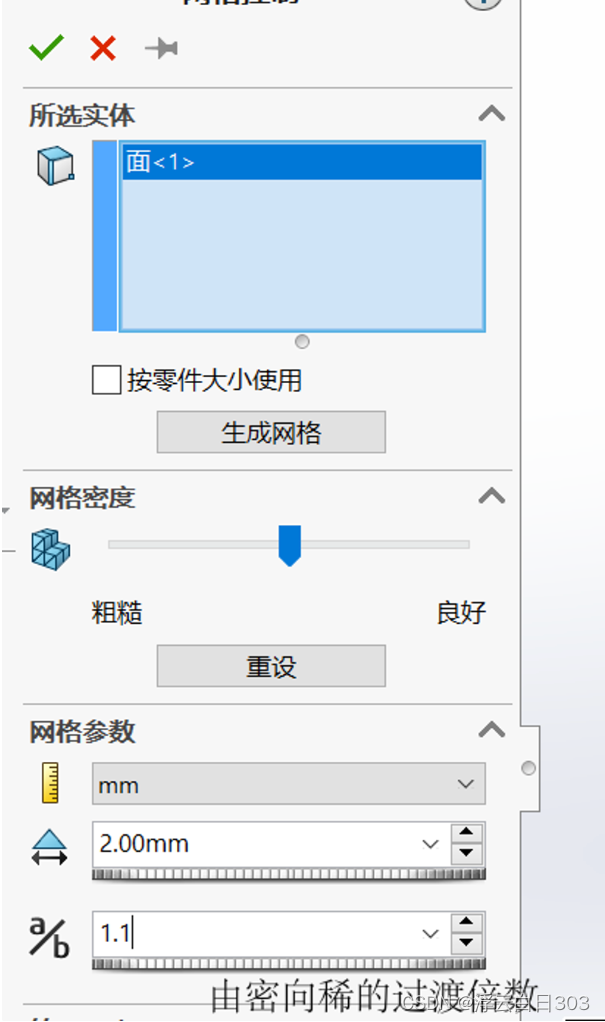

着重对我们需要的地方进行网格加密，其他地方可以稀疏些

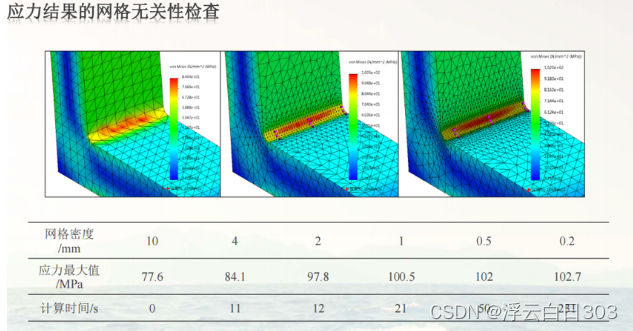

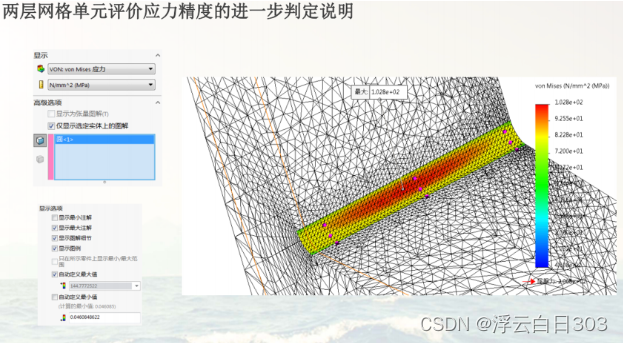

寻找最优：下图就是1mm//0.5mm ————— 关键区域（有效应力的最大值区域）红色完整覆盖两层单元

位移受精度影响较小

应力集中与应力奇异

应力集中，内应力显著增加

应力奇异，应力集中max，应力无穷大

单独显示出这个面来
