3、应用PMOS断电注意事项

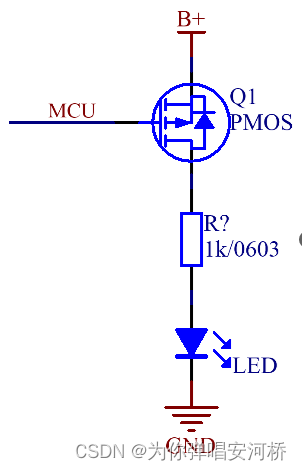

    通过Mos管的工作特性得知，PMOS管一般应用于控制电源通路，而Nmos管用于控制地通路。大家可以思考一下，下面电路是否有问题?

    MCU供2.5V,  B+为3.7V

      根据以上原理图测试发现：MCU输出“0”时，灯亮；输出“1”时，按道理灯要灭，可是灯不灭？为什么呢？

原因：MCU输出“0”时，Pmos管的VGS＜-0.7V，此时Pmos管导通，灯亮；当MCU输出“1”时，电平电压 跟随单片机VDD=2.5V，此时VGS=2.5V-3.7V=-1.2V，依然是＜-0.7V。所以Pmos管还是导通状态，出现Pmos关不死（关不死就是截止不了）现象，导致出现灯灭不了的现象。

将原理图改进后：

     原理图改进后，多加了一个NPN三极管，将电平反转实现MCU控制Pmos管的导通和截止。MCU 输出“1”，三极管导通，Pmos管VGS＜-0.7V，Pmos管导通，灯亮；当MCU输出“0”时，三极管不通， VGS=0V，Pmos管截止，灯灭。

反思：是不是任何情况下，Pmos管都需要加三极管来控制呢

答案：不一定。当MCU的VDD和灯的取电都是B+的情况下，就可以用MCU直接驱动Pmos管。           原理分析：当MCU输出“0”的时候，VGS＜-0.7V，Pmos管导通，灯亮；当MCU输出“1”时，VGS=0V， Pmos管截止，灯灭。
