STM32标准库学习笔记（六）ADC

前言

---

学习永无止境！本篇是嵌入式开发之片上外设ADC，从硬件原理到实际应用，深入了解ADC模数转换原理以及相关应用。
注：本文章为学习笔记，部分图片与文字来源于网络/江协科技课程/手册，如侵权请联系！谢谢！

---

一、ADC概述

---

1.1 ADC简介

• 定义：ADC（Analog-Digital Converter）模拟数字转换器，可以将连续变化的模拟电压转换为内存中存储的数字变量；
• 转换电压范围：0~3.3V，12位ADC转换结果范围0~4095；
• 功能单元：18个输入通道（16个外部+2个内部），规则组与注入组两个单元，模拟看门狗自动监测电压范围。

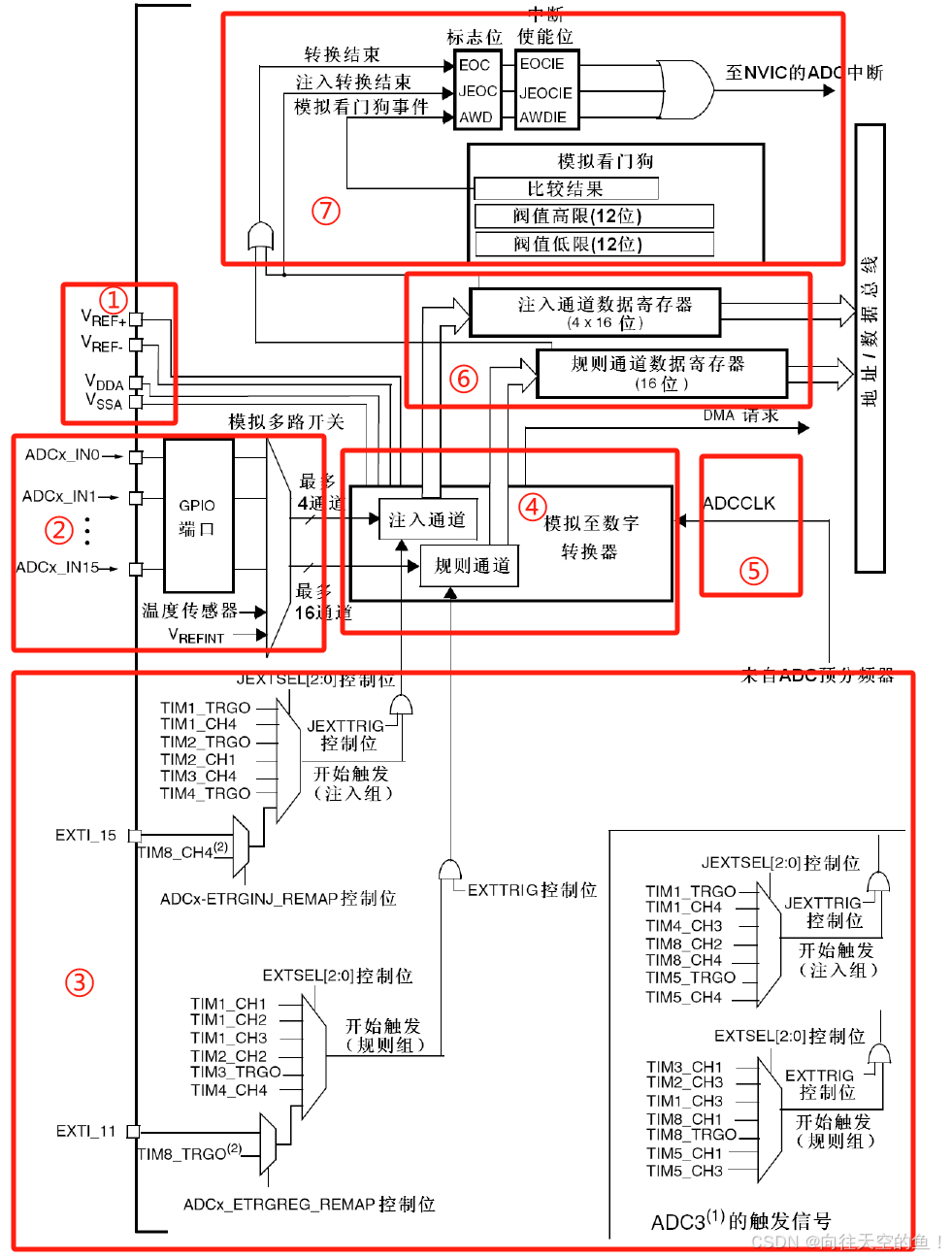

1.2 基本结构

• ①参考电压/模拟输入部分：VREF+/-是ADC的参考电压，VDDA/VSSA是供电引脚，一般VREF+接VDDA，VREF-接VSSA；
• ②输入通道：18个输入通道，包括16外部GPIO口（0~15），2个内部（温度采集与参考电压采集）；
• ③触发源：注入通道触发源，规则通道触发源，有硬件定时器触发以及外部中断触发或软件出发；
• ④模/数转换器：两组通道，规则组与注入组，规则组是一个一个通道进行转换，而注入组可以一次转换4个通道；
• ⑤时钟源：APB2为72MHZ，而ADCCLK最大14MHZ，所以分频只能6分频（12MHZ）或者8分频（9MHZ）；
• ⑥数据寄存器及DMA请求：注入通道寄存器（4*16bit），规则组16bit，模数转换完成除了进入数据寄存器，还可以通过DMA请求进行数据搬运;
• ⑦中断源：规则组转换结束置EOC标志，注入组转换结束置JEOC标志，模拟看门狗超过电压范围置AWD标志；

---

二、基本工作原理

---

2.1 逐次逼近型ADC（以ADC0809为例）

STM32使用ADC是逐次逼近型，以下以ADC0809模数转换芯片原理进行类比说明相关原理。

• ①供电电压与参考电压：此电压决定输入电压范围，一般供电VCC与参考VREF+连接，GND与VREF-连接；
• ②ADC时钟：内部模电转换一步一步推进需要时钟源；
• ③输入通道选择：通过通道选择开关进行通道选择；
• ④触发信号：给一个脉冲开始触发转换；
• ⑤模数转换：逐次逼近型，电压比较器输入端是待测电压与DAC输出端，通过比较大小输出高低电平，从而调节DAC（加权电阻网络）输出与输入电压近似相等的电压，这样DAC的输入数据就是外部电压的编码数据，整个电压调节过程由逐次逼近SAR寄存器完成；
• ⑥EOC：End Of Convert，转换结束。
