M/T测速法

1. 数字测速方法的精度指标

1.分辨率

        分辨率是用来衡量测速方法对被测转速变化的分辨能力，在数字测速方法中，用改变一个计数值所对应的转速变化量来表示分辨率，用符号Q表示。当被测转速由n_1变为n_2时，引起计数值增量为1，则该测速方法的分辨率是

        分辨率Q越小，说明测速装置对转速变化的检测越敏感，从而测速的精度也越高。

2.测速误差率

        转速实际值和测量值之差的绝对值与实际值之比定义为测速误差率，记作

        测速误差率反映了测速方法的准确性，\delta越小，准确率越高。测速误差率的大小取决于测速元件的制造精度，并与测速方法有关。

        采用旋转编码器的数字测速方法有三种：M法、T法和M/T法。

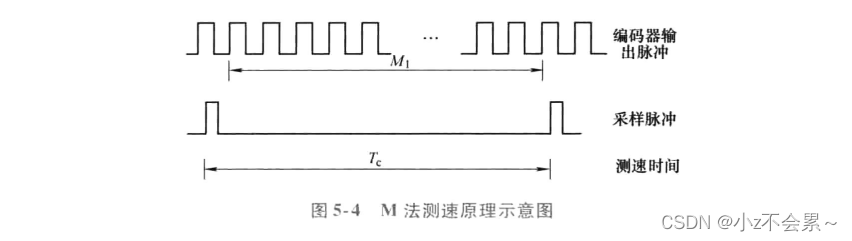

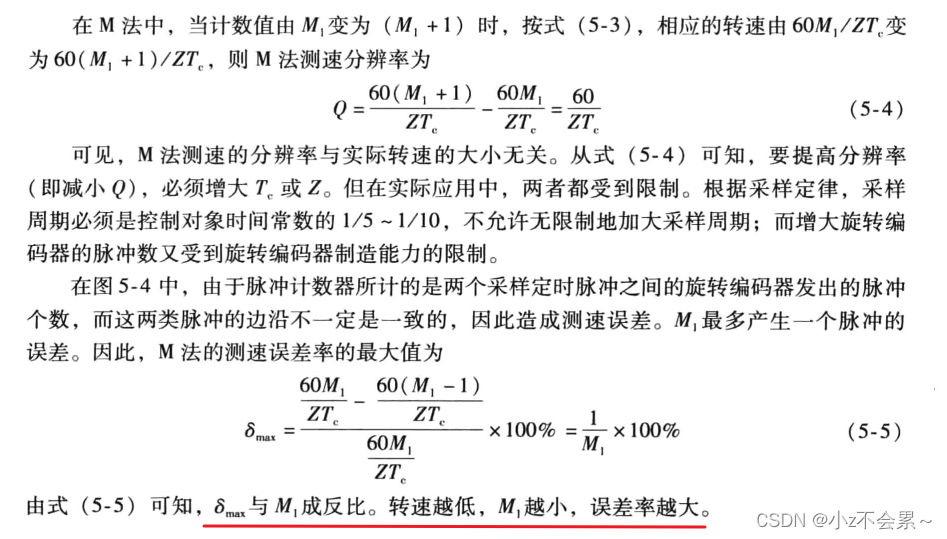

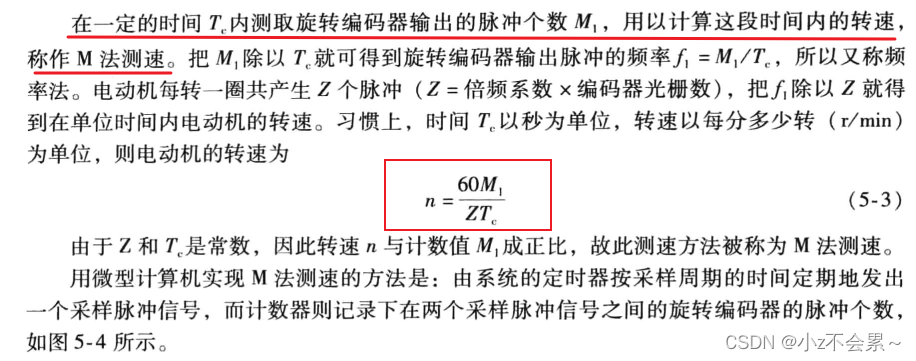

2. M法测速

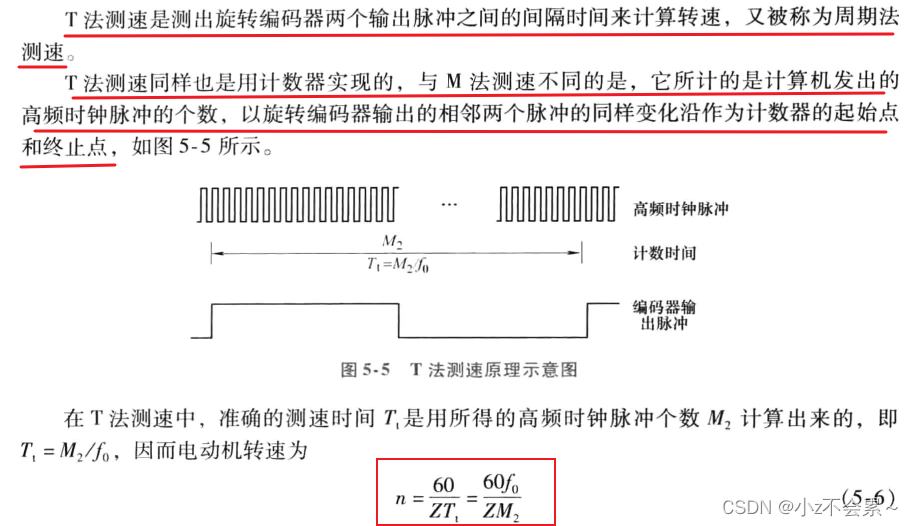

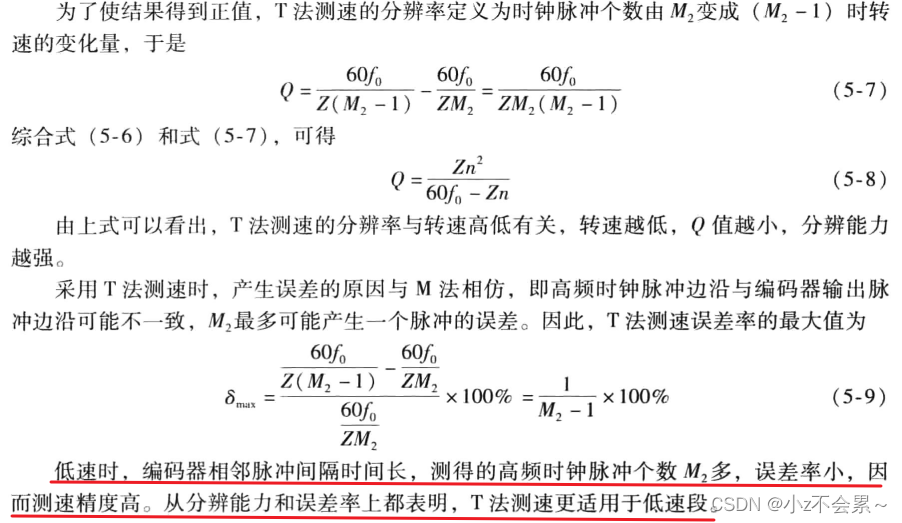

3. T法测速

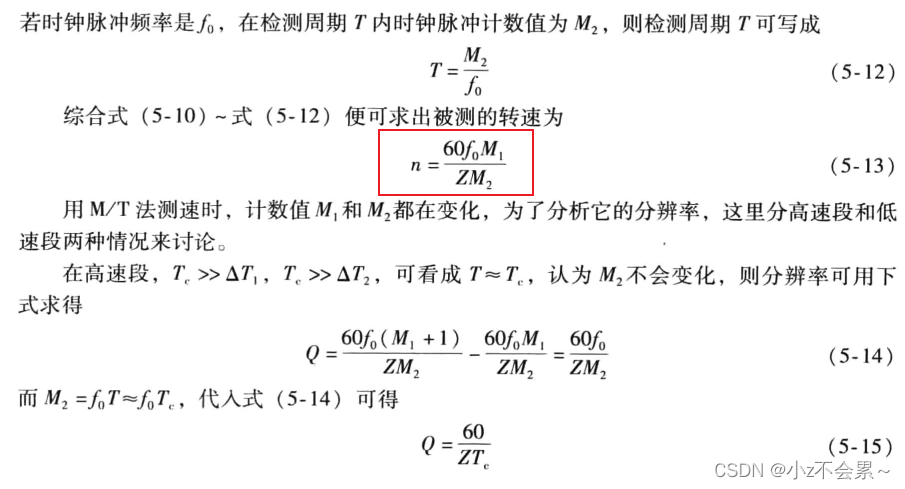

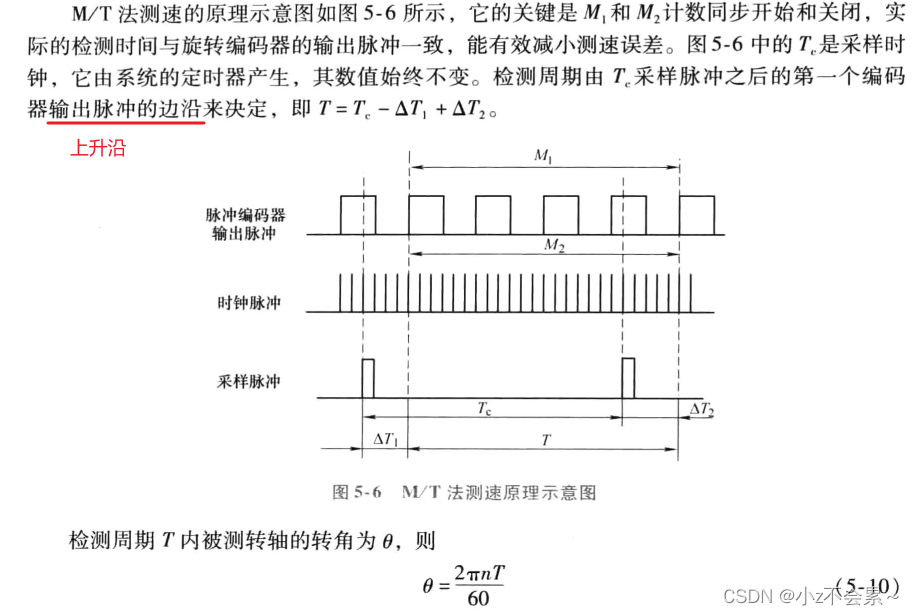

4. M/T法测速

        在M法测速中，醉着电动机转速的降低，计数值减小，测速方法的分辨能力变差，测速误差增大。如果速度过低，将小于1，测速方法便不能正常工作。T法测速正好相反，随着电动机转速的增加，计数值减小，测速装置的分辨能力越来越差。综合这两种测速方法的特点，产生了M/T测速法，它无论在高速还是在低速时都具有较高的分辨能力和检测精度。

      以上内容均摘自《电力拖动自动控制系统》第五章，这里摘取了重点内容做一个汇总，方便以后自己查阅，感谢大家的阅读！！^_^
