超声波雷达传感器-结构和分类

1、超声波雷达结构：

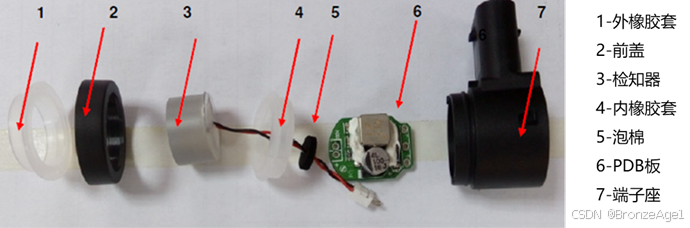

超声波雷达的结构组成包括外橡胶套，前盖，检知器，泡棉，PDB板，端子座等。其中检知器是超声波雷达的核心元件，通过压电晶片的压电效应可实现超声波的发射和接收。

超声波雷达结构

检知器主要由压电晶片，锥形共振盒，引脚，防护网等构成。

当施加高频电压（如48kHz）时，压电晶体根据所施加的高频电压极性伸长和缩短产生高频振动，发射频率为48kHz的超声波；

当发射的超声波经障碍物反射回来后被接收，再利用压电晶片的压电效应，转换成电荷，经测量转换电路，可以记录或显示结果。

检知器内部结构

2、超声波雷达分类

（1）按AK标准分类：AK1和AK2
