通信原理实验：CMI/BPH码型变换实验

• 目录

  一、实验目的

  二、实验器材

  三、实验原理

  实验原理框图：

  实验框图说明：

  四、实验步骤

  （一）实验项目一：CMI 码型变换实验

  （二）实验项目二：曼切斯特（BPH）码型变换实验

  五、实验记录与处理

  六、实验报告

  ---

• 一、实验目的

1. 了解 CMI 码、BPH 码的编码规则。
2. 观察输入全 0 码或全 1 码时各编码输出码型，了解是否含有直流分量。
3. 观察 CMI 码、BPH 码经过码型反变换后的译码输出波形及译码输出后的时间延迟。
4. 测试 CMI 码和 BPH 码的检错功能。
5. BPH 码的译码同步观测。

二、实验器材

主控 & 信号源、2 号、8 号、13 号模块各一块，双踪示波器一台，连接线若干。

三、实验原理

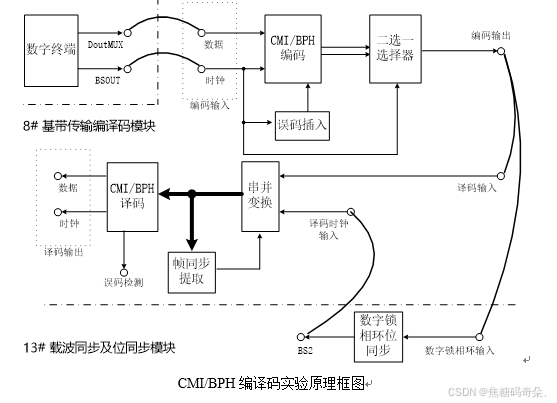

1. 实验原理框图：

•

1. 实验框图说明：

   • CMI 编码规则：0 编码为 01，1 交替编码为 11 和 00。1bit 编码后变为 2bit，通过选择器用时钟的 1 输出高 bit，0 输出低 bit。
   • BPH 编码规则：0 编码为 01，1 编码为 10，后面的选择器输出与 CMI 编码一致。
   • CMI、BPH 译码：需先找到分组信号，CMI 码以出现下降沿为分组开始，BPH 码以找到连 0 或连 1 为分组开始，找到分组信号后对信号分组译码得到原始数据。

四、实验步骤

（一）实验项目一：CMI 码型变换实验

概述：本项目通过改变输入数字信号的码型，分别观测编码输入输出波形与译码输出波形，测量CMI编译码延时，验证CMI编译码原理并验证CMI码是否存在直流分量。

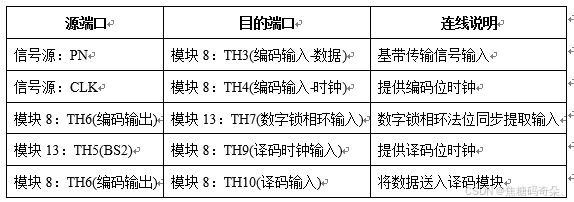

1. 关电，按如下表格进行连线：

•

1. 开电，设置主控菜单，选择【主菜单】→【通信原理】→【CMI 码】→【无误码】，13 号模块的开关 S3 置为 0011。
2. 此
