What is GIP？
GIP（Gate in panel）：将IC Gate电路中的shift register circuit 移至 panel端。
提供控制信号给panel即可达到gate function

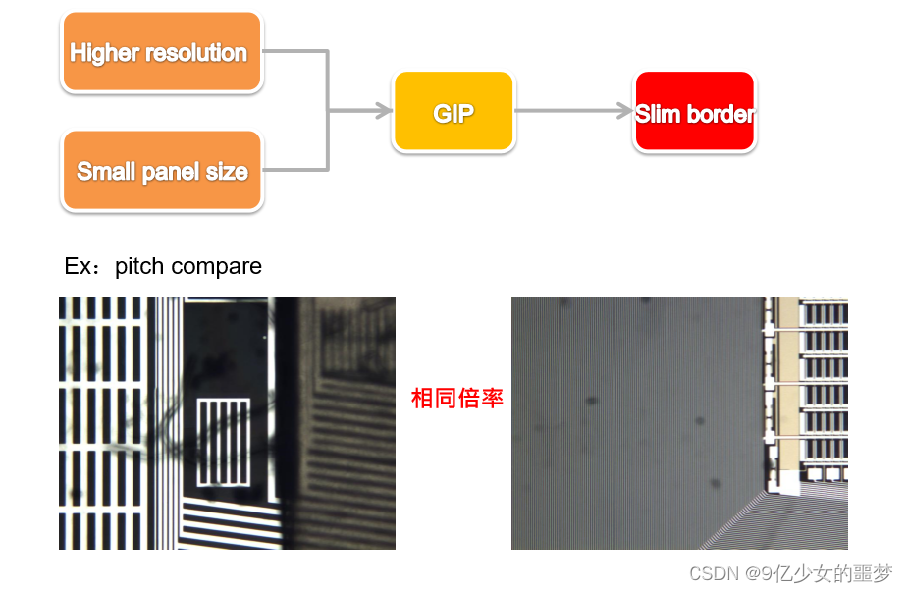

Why use GIP？
GIP技术就是把扫描芯片集成在显示面板上，达到节省扫描芯片，降低材料成本，减少工艺步骤并缩短工艺时间，从而降低面板成本、实现更窄边框的目的。

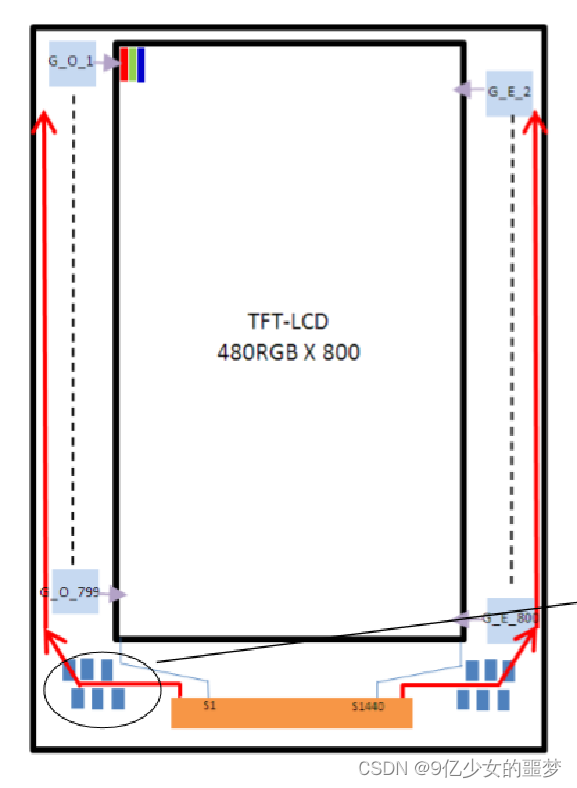

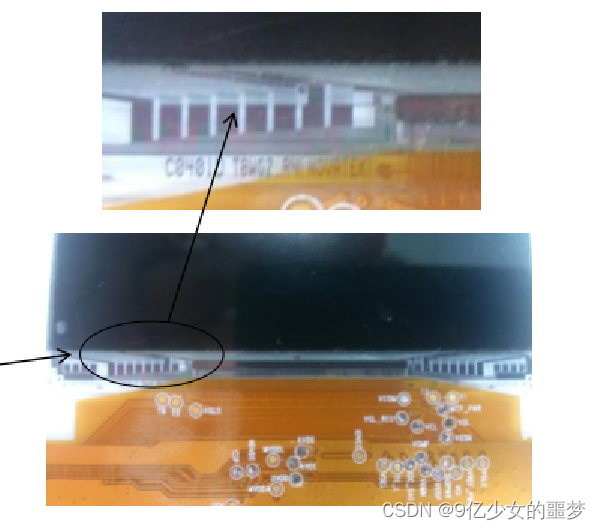

GIP Panel Structure

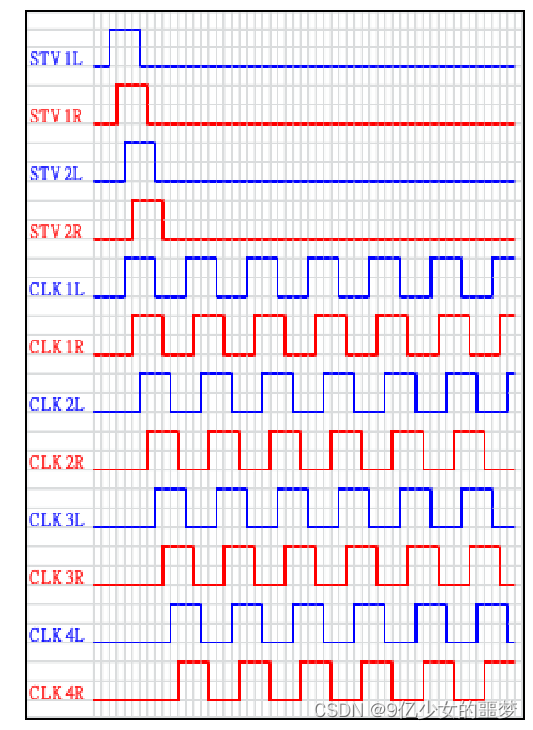

Gip timing
GIP timing的设定是根据客户的需求来的，不同的面板厂设计可能不同

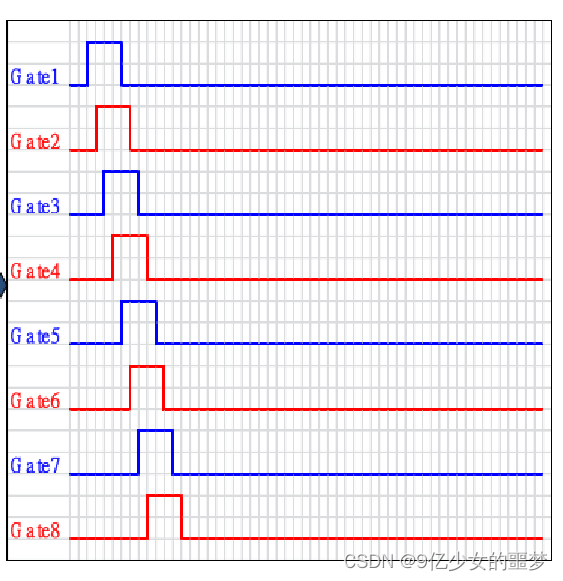

驱动的方式分为左右两边

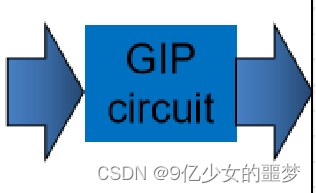

输入:STV&CLK 输出:gate waveform
IC输出信号 Panel GIP 输出信号

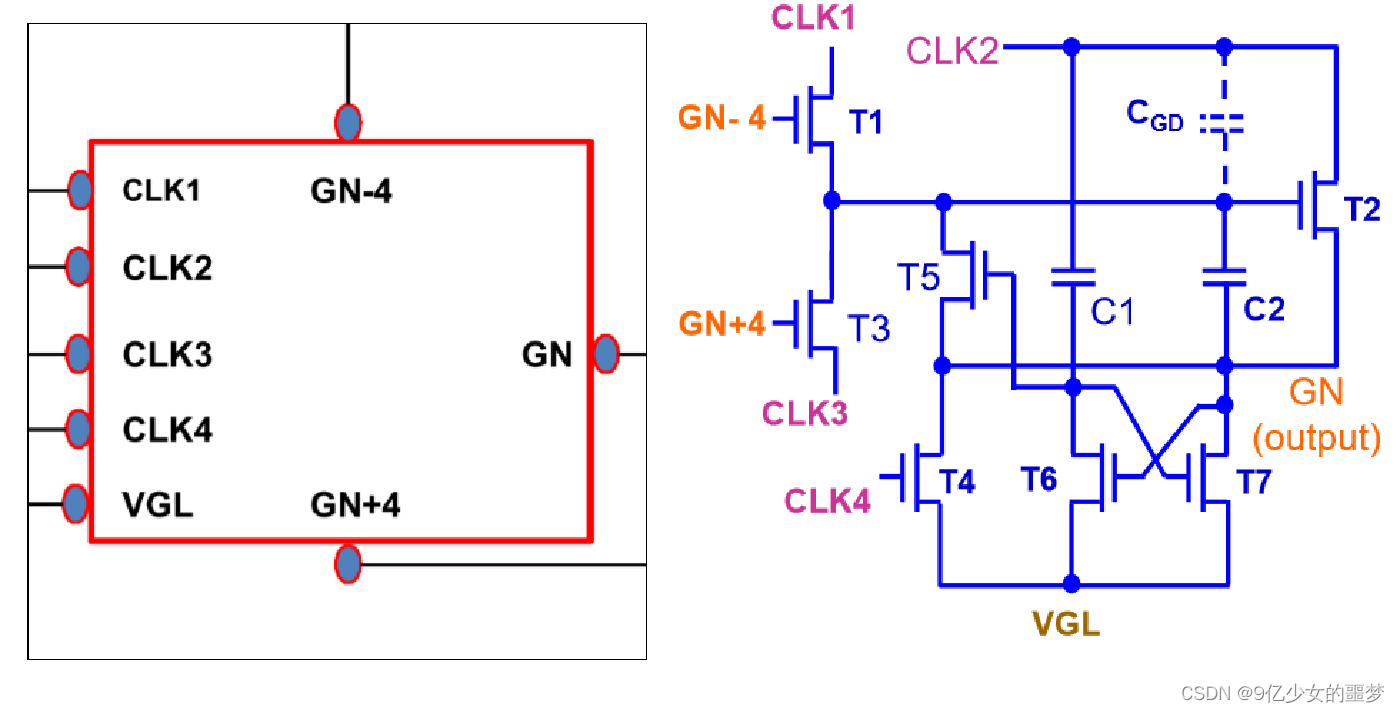

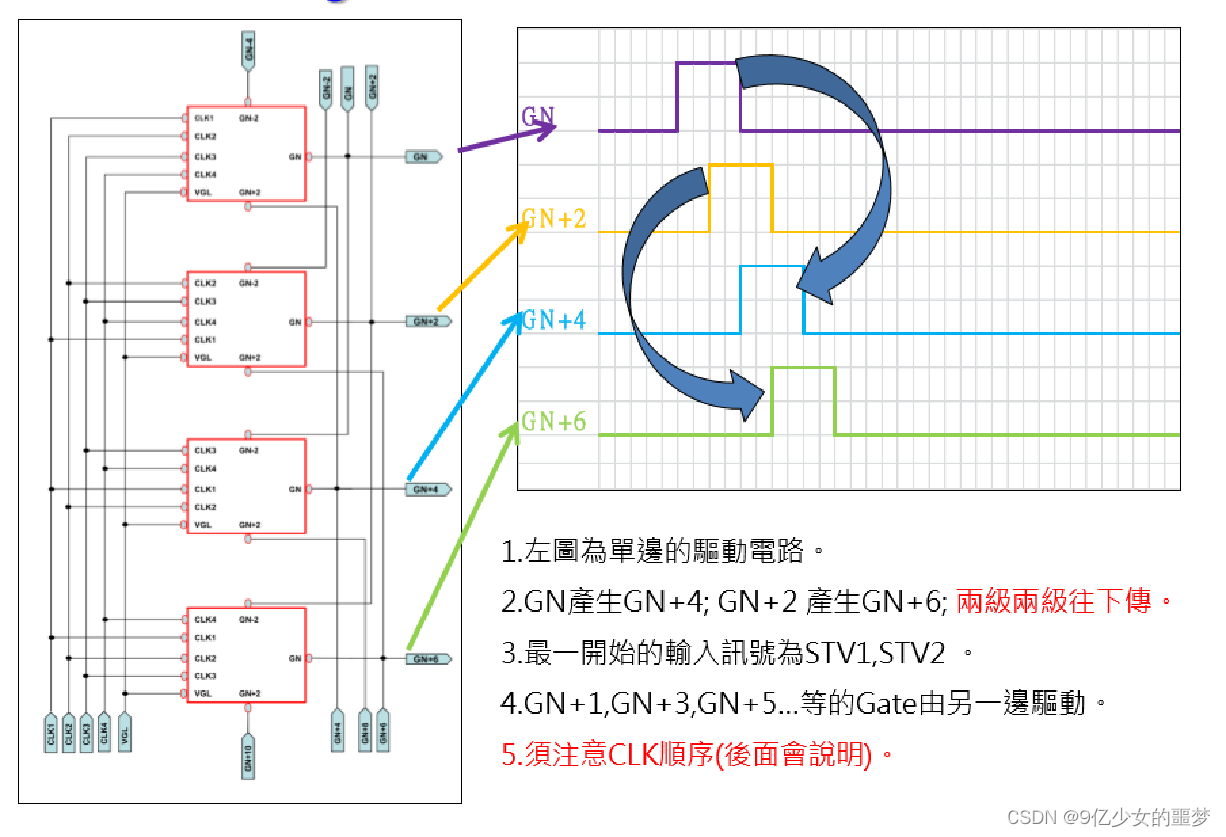

以IVO的GIP设计为例：

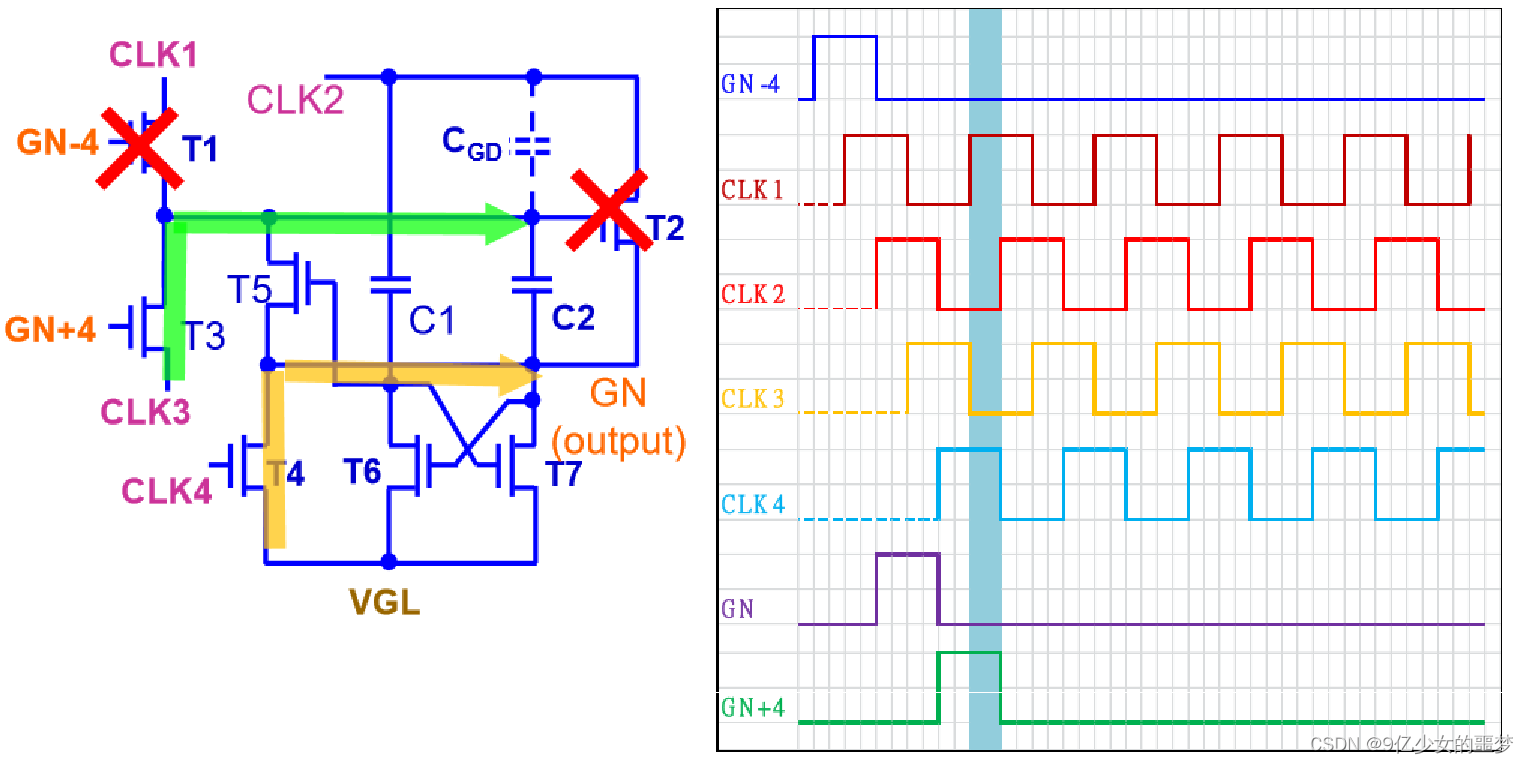

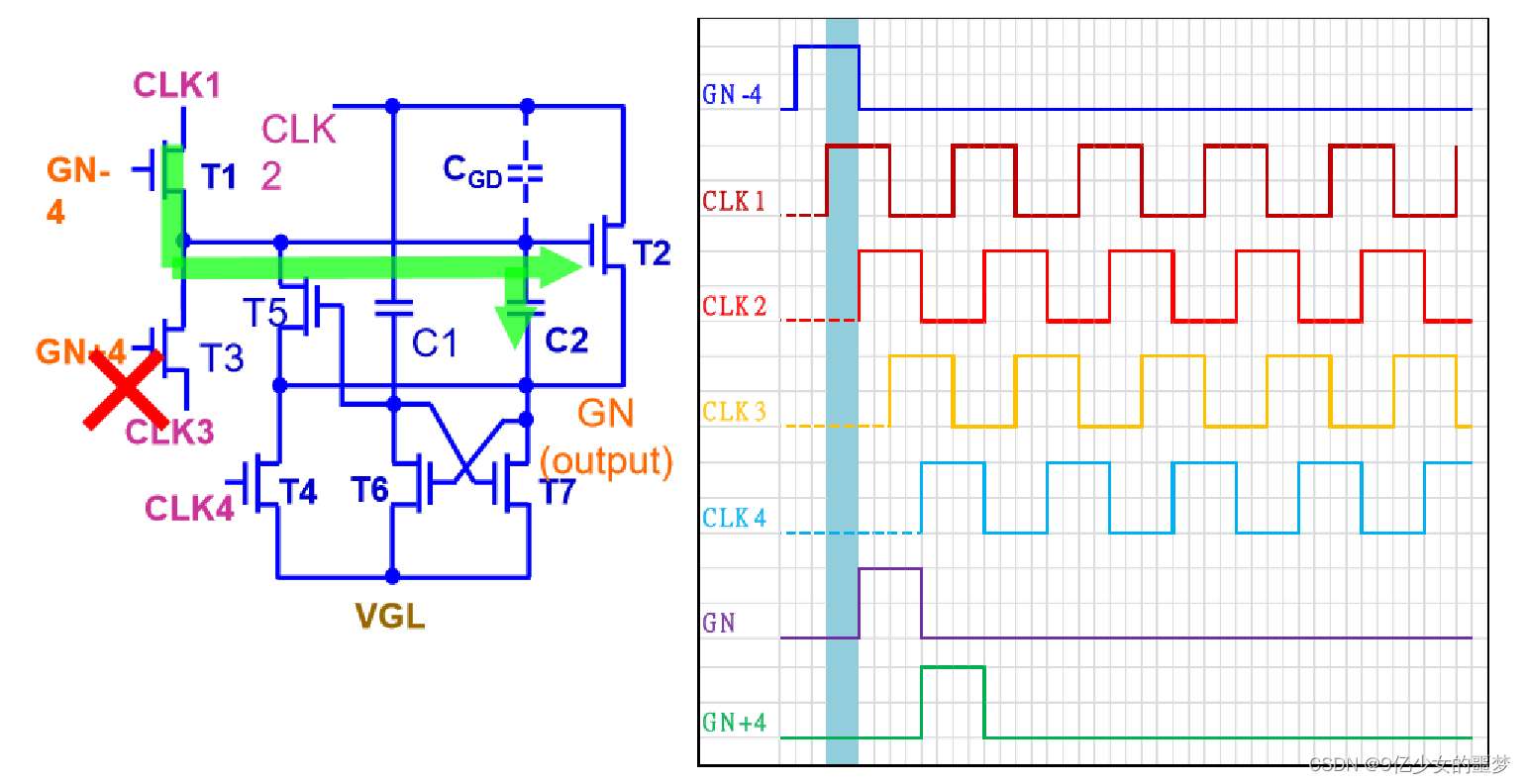

输入信号(GN-4)与CLK1搭配控制GN 拉高的时间。

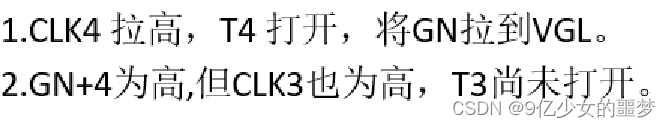

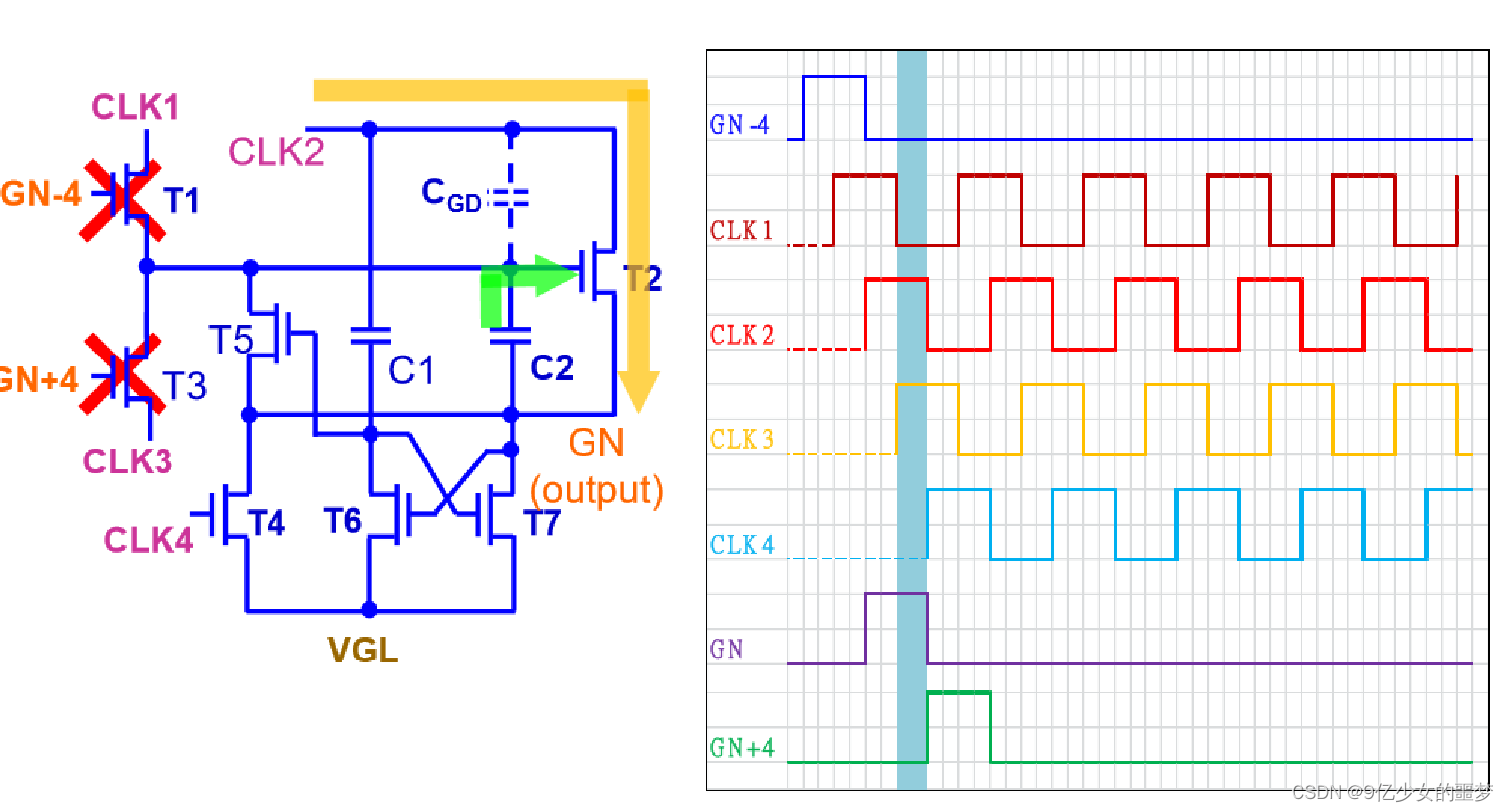

下两级的Gate(GN+4)与CLK4控制GN 拉低的时间。

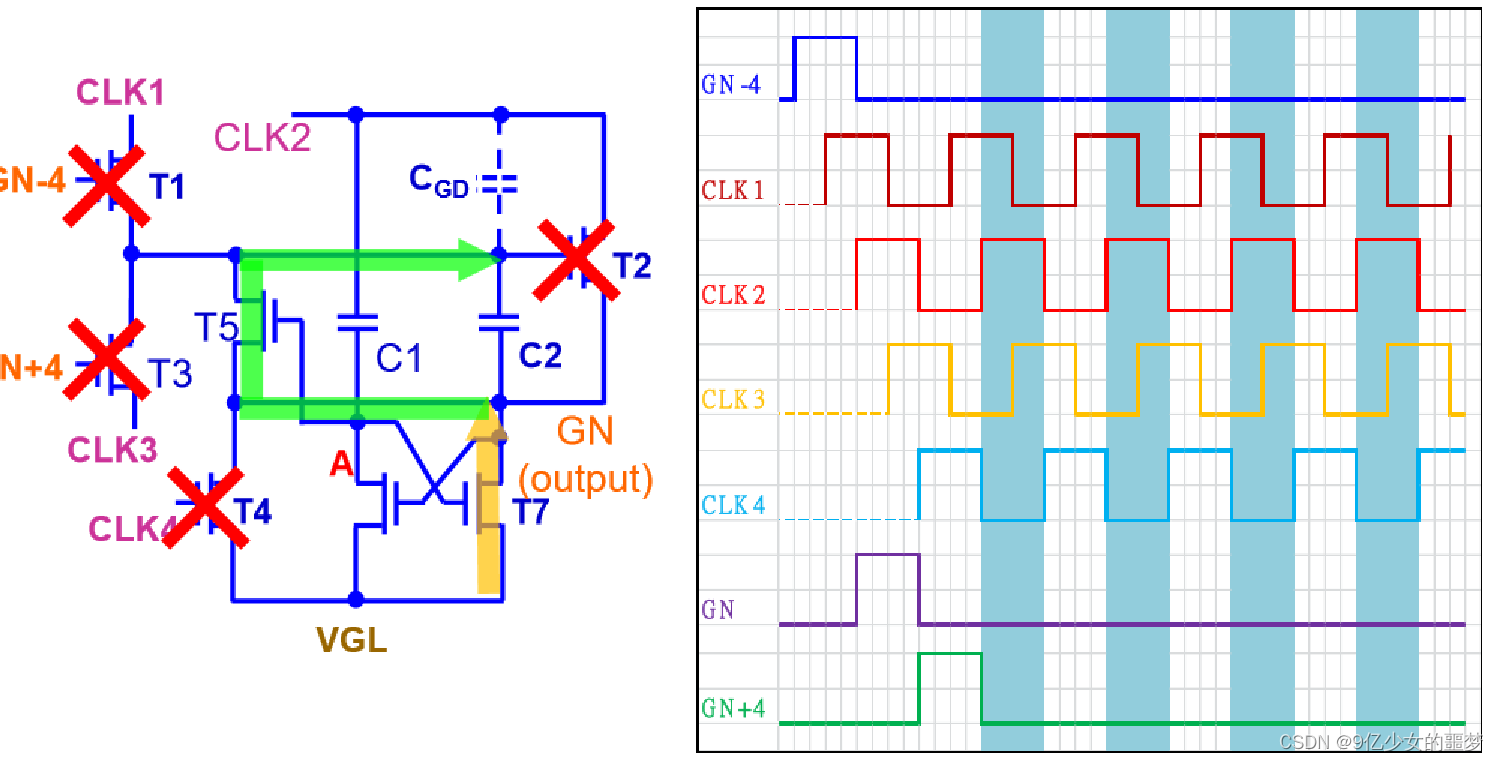

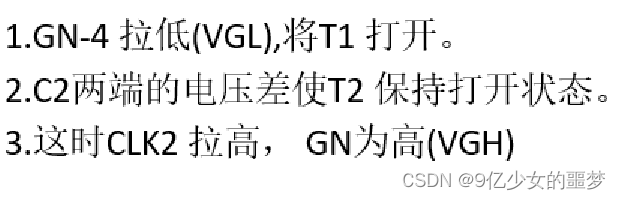

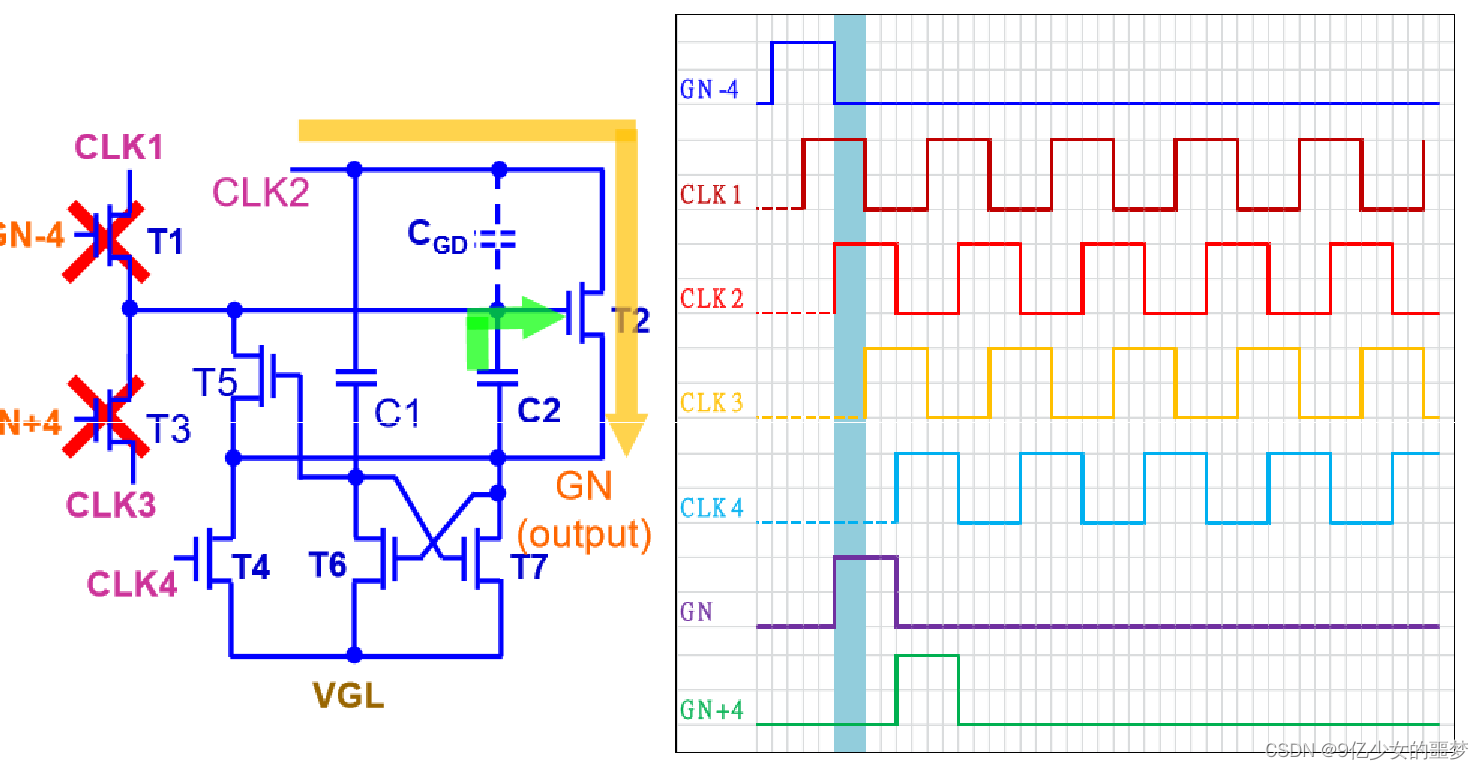

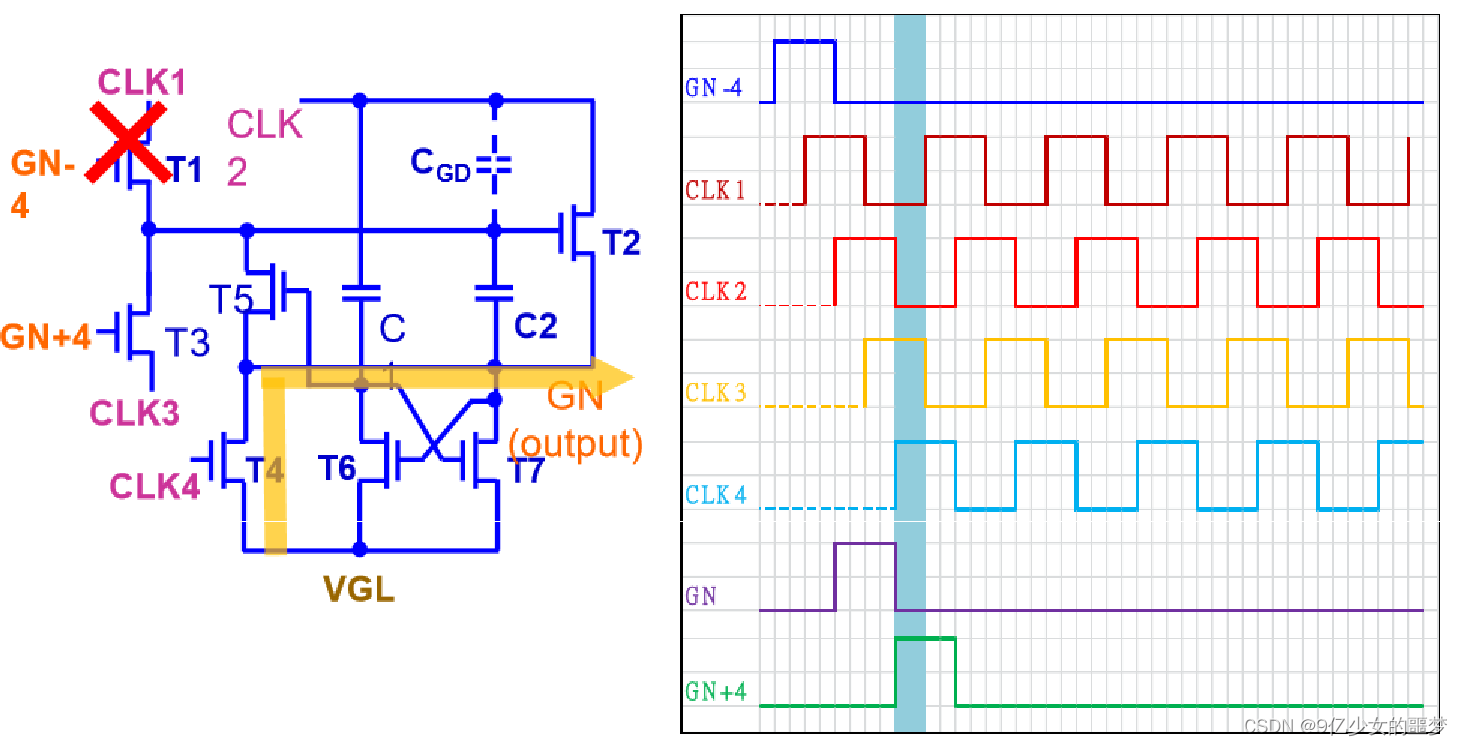

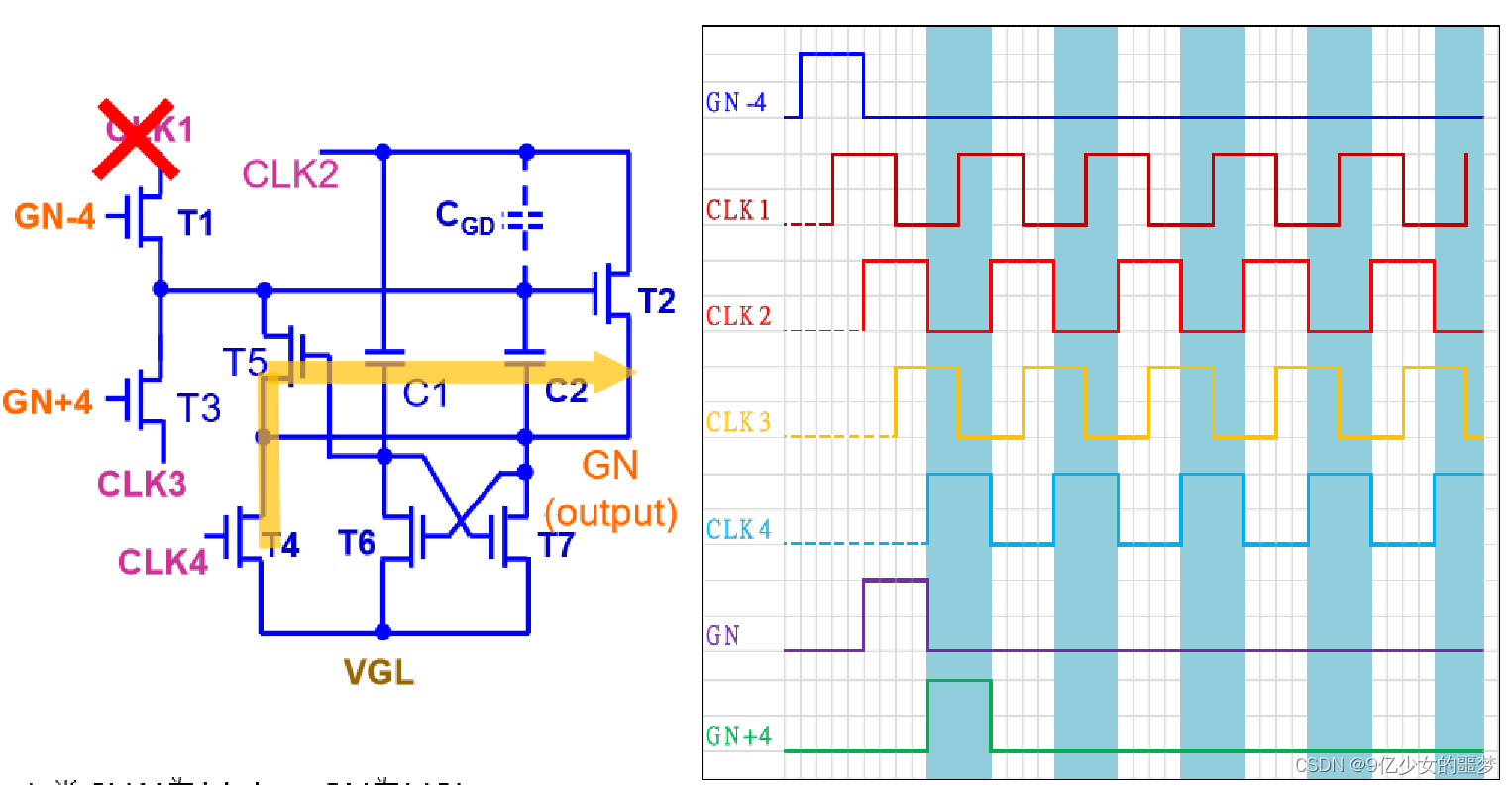

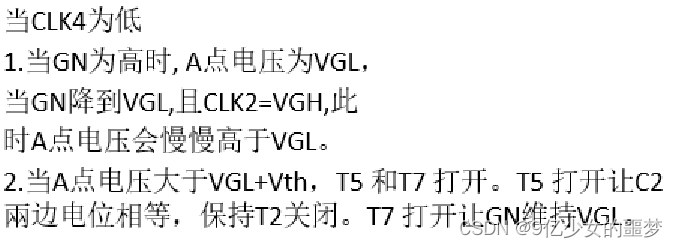

对以上电路进行推导
输入为GN-4，输出为GN
