详细介绍 BLE GATT层 porfile属性 ：特征声明，特征值，特征描述符

属性介绍

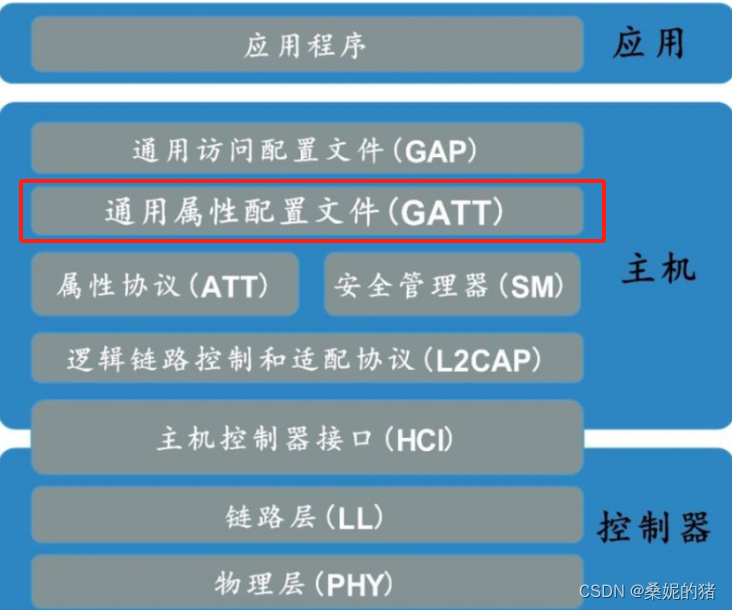

BLE体系结构图，本文主要讲GATT层

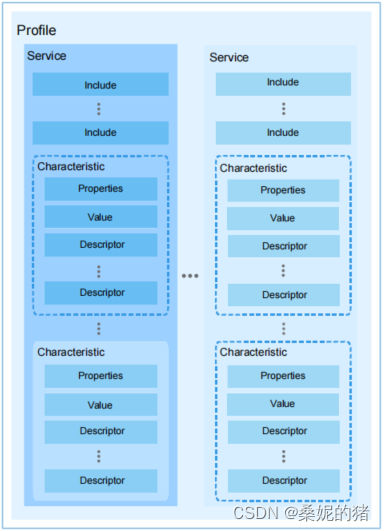

BLE GATT规定了交换profile文件数据的层级结构：

一个profile中可包含一个或多个服务，服务也分为主要服务和次要服务，一个服务可包含一个或者多个特征；一个特征至少包含两个属性，特征声明，特征值，特征描述符

主要服务：是BLE设备提供的一个主要功能或应用，它通常包含一组相关的特性，用于描述BLE设备提供的服务。每个主要服务都有一个唯一的UUID来标识它。例如，一个心率监测器可以提供一个主要服务，其中包含一个心率测量特性和一个电池级别特性（主要服务UUID一般是0x2800，主服务没有声明是发现不了BLE服务的）。

次要服务：是与主要服务相关但比较次要的服务，它可以扩展主要服务的功能或提供其他的应用。每个次要服务也有一个唯一的UUID来标识它。例如，一个智能手表可以提供一个主要服务，其中包含一个步数测量特性和一个闹钟特性，而另外一个次要服务则包含一个定位特性，用于提供位置信息。

BLE属性主要有三个：特征声明，特征值，特征描述符（各自都有对应的UUID）

特征声明：特征声明定义了一个特征的基本信息，包括特征的 UUID、权限（例如读、写、通知等）、属性类型等。它是特征的标识和描述。(特征声明的UUID一般是0x2803)。

特征声明有一个值，这个值有5个字节：包括特征的属性(0字节)，特征值句柄(1,2字节)，和特征UUID(3，4字节);

字节0：规定了该特征的性质（property）：

{

0x01 ---- 允许对该特征值进行广播。

0x02 ---- 允许读取特征值。

0x04 ---- 允许写入特征值（没有响应）。

0x08 ---- 允许写入特征值（有响应）。

0x10 ---- 允许向GATT 客户端进行特征值通知（无需确认）。

0x20 ---- 允许向GATT 客户端进行特征值指示（需要确认）。

0x40 ---- 允许对特征值进行签名写操作。

0x80 ---- 存在扩展性质位，该扩展性质位在特征扩展性质描述符中定义。

}

字节1 - 2：表示了该特征值的句柄（handle）。

字节3 - 4：表示了该特征值的类型（UUID）。

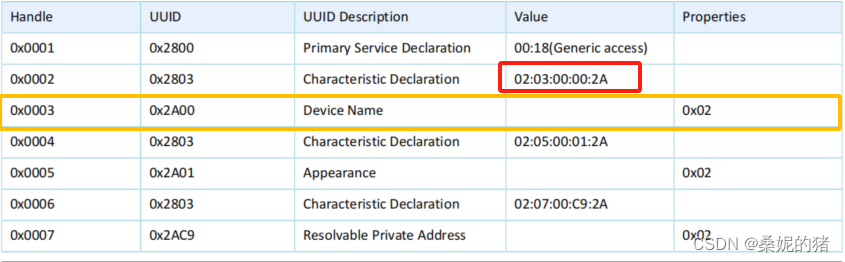

特征声明例子：

由上图（属性表）可以看出 ：

主要服务 UUID是0x2800

特征声明UUID是0x2803，

特征声明有一个值是02:03:00:00:2A，根据以上图信息可知（红色框起来的 ）：02  是特征的属性（0字节），00 03是特征值句柄（1，2字节）， 2A 00是特征值UUID（3，4字节），对应就是黄色框起来的

特征值的UUID是0x2A00

注意：没有特征声明是找不到特征值和CCCD，因为特征声明是服务的一部分，它描述了特征的基本属性，如UUID、属性（如读、写、通知等）和特征值的句柄。客户端设备通过读取特性声明来发现服务和特征。如果没有特征声明，客户端设备就无法找到和识别特征值

特征值：特征值是特征所携带的实际数据。它可以是各种数据类型，例如整数、浮点数、字符串等，用于传输和存储特征相关的信息 (特征值UUID为用户自定义)。

BLE 特征值用于在蓝牙设备之间传输和存储数据。它们承载着特征相关的实际信息，在 BLE 通信中起着重要作用。 特征值可以是各种数据类型，例如整数、浮点数、字符串等。通过读取和写入特征值，设备之间可以进行数据交换和共享。

具体用途包括但不限于以下几种： 数据传输：特征值可以用于传输设备之间的数据。例如，一个传感器设备可以通过特征值将温度、湿度等数据发送给另一个设备。

远程控制：特征值可以用于远程控制设备的行为。例如，通过写入特定的特征值，可以控制一个智能家居设备的开关状态、亮度等。

状态更新：特征值可以用于实时更新设备的状态信息。例如，一个电池设备可以通过特征值报告其当前的电量百分比。

配置设置：特征值可以用于设备的配置和设置。例如，通过写入特定的特征值，可以更改设备的参数、采样频率等。

特征描述符（CCCD）：在 BLE 技术中，设备之间进行通信时使用 GATT协议来传输数据。GATT 定义了一种层次结构来组织和描述一个设备的所有特性和服务，并为每个特性和服务定义了唯一的 UUID，(CCCD的UUID一般是0x2902)

每个特性都可以有一个或多个描述符，用于描述特性的属性。其中，CCCD 描述符用于配置客户端角色与特征通信时的行为，例如是否允许通知、指示等。

CCCD 是一个特征描述符，它与特征值相关联，并且存储在从设备的 GATT 数据库中。通过写入特定的值到 CCCD，主设备可以向从设备表明其希望接收特定特征的通知或指示。

具体而言，主设备会向 CCCD 写入一个 16 位的值，其中包含一些标志位，用于表示通知/指示的状态和权限。常见的值是：

0x0000：禁用通知/指示。

0x0001：启用通知。

0x0002：启用指示。

通过将相应的值写入 CCCD，主设备告知从设备要启用哪种类型的通知/指示。这样一来，从设备就会根据 CCCD 的配置发送相应类型的数据通知给主设备。

简单来说，添加CCCD的目的，就是为了有事件通知

CCCD说明例子：

心率数据通常是通过特性值发送的。特性值是实际承载数据的部分。然而，CCCD 是用来控制设备是否发送通知或指示的。当CCCD被设置为启用通知或指示时，设备会在特性值改变时发送一个通知或指示给客户端。

所以，虽然心率数据是通过特性值发送的，但是是否发送这些数据（即，是否发送通知或指示）是由CCCD的设置决定的。CCCD是控制通知，特性值是发送通知

属性的权限

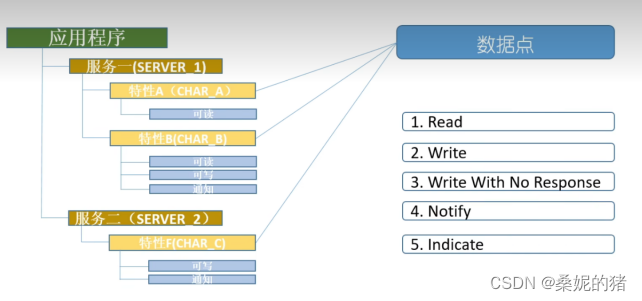

每个属性都可以当成数据点：属性的权限对应也有五种：读，写，写不回应，通知，指示

属性权限例子：

BLE设备是从机，手机是主机

读： 手机从BLE设备读取某个特性的值

写： 手机修改BLE设备中某个特性的值 （需要设备回应）

写不回应：手机修改BLE设备中某个特性的值 （不需要设备回应）

通知：BLE设备的数据发生变化，通知手机来取数据（需要订阅对应的通知）(不需要手机回应)

指示：BLE设备的数据发生变化，通知手机来取数据（需要订阅对应的通知）(需要手机回应)
