奇偶校验原理及实现的逻辑图，海明码

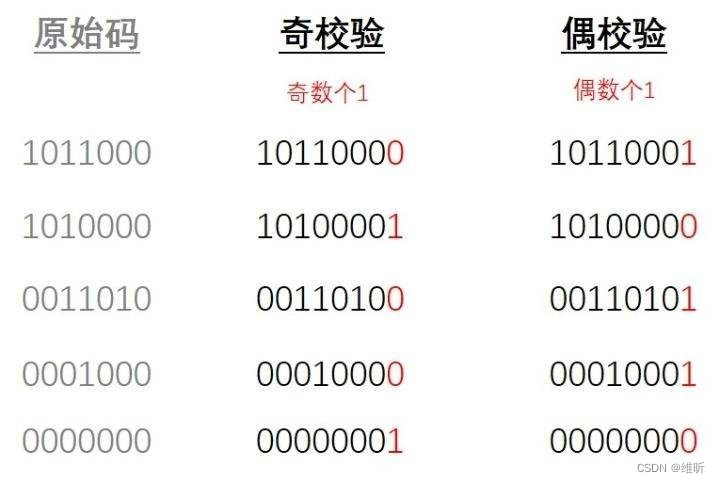

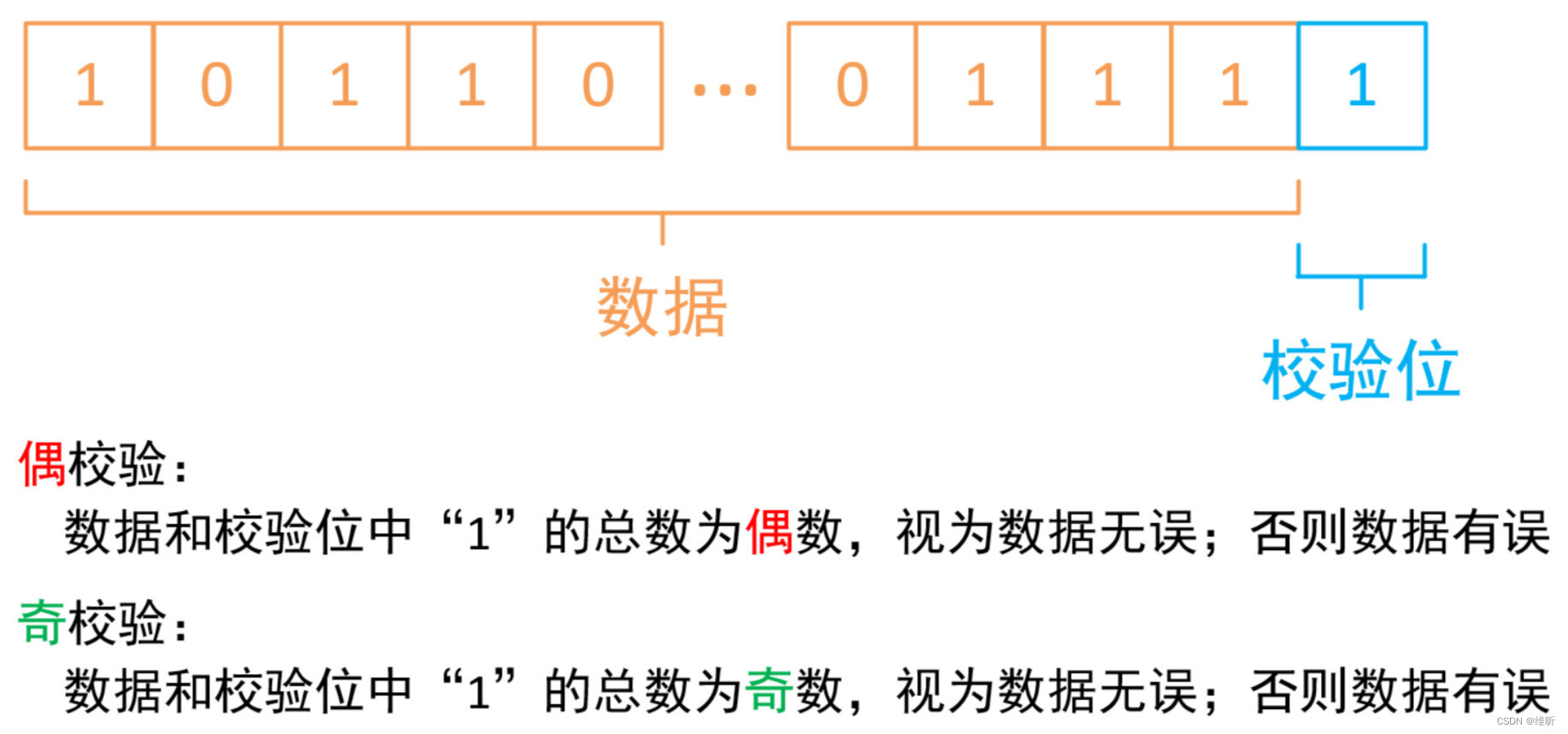

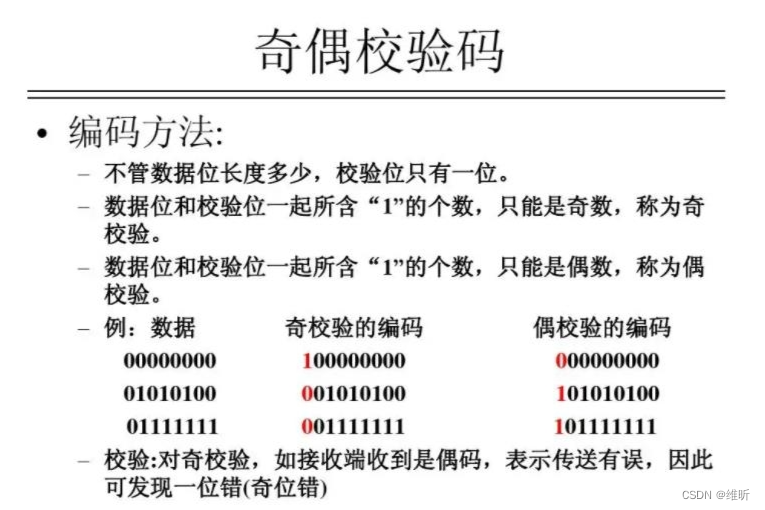

     一基本介绍: 最简单且应用广泛的检错码是采用一位校验码的奇校验或偶校验。奇偶校验(Parity Check)是一种校验代码传输正确性的方法。根据被传输的一组二进制代码的数位中“1”的个数是奇数或偶数来进行校验。采用奇数的称为奇校验，反之，称为偶校验。采用何种校验是事先规定好的。通常专门设置一个奇偶校验位，用它使这组代码中“1”的个数为奇数或偶数。若用奇校验，则当接收端收到这组代码时，校验“1”的个数是否为奇数，从而确定传输代码的正确性。                        二





优缺点

奇偶校验有两种类型：奇校验和偶校验。奇偶校验位是一个表示给定位数的二进制数中1的个数是奇数或者偶数的二进制数，奇偶校验位是最简单的错误检测码。如果传输过程中包括校验位在内的奇数个数据位发生改变，那么奇偶校验位将出错表示传输过程有错误发生。因此，奇偶校验位是一种错误检测码，但是由于没有办法确定哪一位出错，所以它不能进行错误校正。发生错误时必须扔掉全部的数据，然后从头开始传输数据。在噪声很多的媒介上成功传输数据可能要花费很长的时间，甚至根本无法实现。但是奇偶校验位也有它的优点，它是使用一位数据能够达到的最好的校验码，并且它仅仅需要一些异或门就能够生成。奇偶校验被广泛应用。

海明码



是一种可以纠正一位差错的编码。它是利用在信息位为k位，增加r位冗余位，构成一个n=k+r位的码字，然后用r个监督关系式产生的r个校正因子来区分无错和在码字中的n个不同位置的一位错。它必需满足以下关系式： 2^r ≥ k+r+1 或 2^r ≥ n+1 海明码的编码效率为： R=k/(k+r) 式中 k为信息位位数 r为增加冗余位位数。
