集中式仲裁

集中式仲裁中每个功能模块有两条线连到总线控制器：一条是送往仲裁器的总线请求信号线BR，一条是仲裁器送出的总线授权信号线BG。

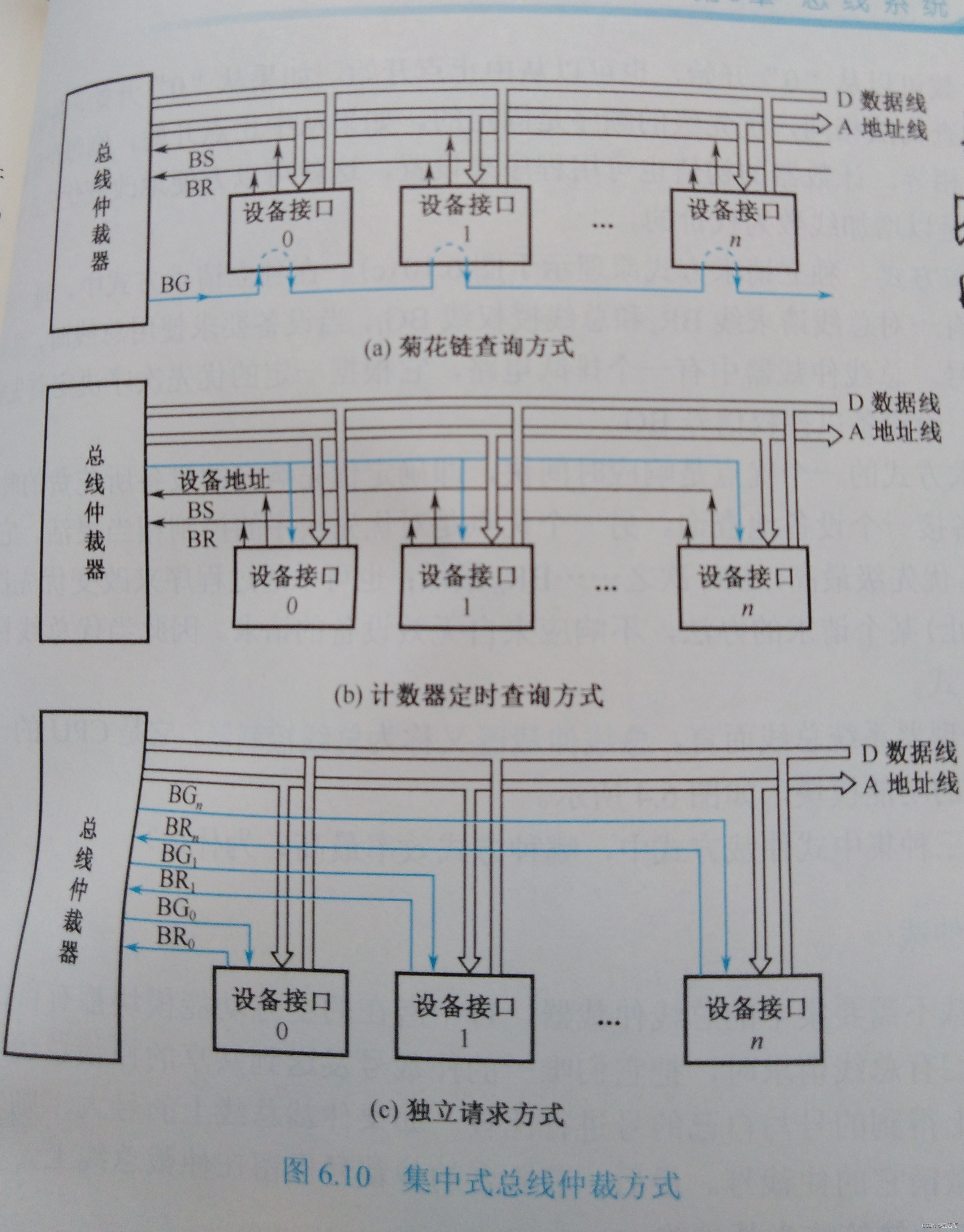

链式查询方式      为减少总线授权线数量，采用了图6.10(a)所示的菊花链查询方式，其中A表示地址线，D表示数据线。BS线为1，表示总线正被某外设使用。

链式查询方式的主要特点是，总线授权信号BG串行地从一个I/O接口传送到下一个I/O接口。假如BG到达的接口无总线请求，则继续往下查询；假如BG到达的接口有总线请求，BG信号便不再往下查询。这意味着该I/O接口就获得了总线控制权。作为思考题，读者不妨画出链式查询电路的逻辑结构图。

显然，在查询链中离总线仲裁器最近的设备具有最高优先级，离总线仲裁器越远，优先级越低。因此，链式查询是通过接口的优先级排队电路来实现的。

链式查询方式的优点是，只用很少几根线就能按一定优先次序实现总线仲裁，并且这种链式结构很容易扩充设备。

链式查询方式的缺点是对询问链的电路故障很敏感，如果第i个设备的接口中有关链的电路有故障，那么第i个以后的设备都不能进行工作。另外查询链的优先级是固定的，如果优先级高的设备出现频繁的请求，那么优先级较低的设备可能长期不能使用总线。

计数器定时查询方式      计数器定时查询方式原理示于图6.10(b)。总线上的任一设备要求使用总线时，通过BR线发出总线请求。总线仲裁器接到请求信号以后，在BS线为“0”的情况下让计数器开始计数，计数值通过一组地址线发向各设备。每个设备接口都有一个设备地址判别电路，当地址线上的计数值与请求总线的设备地址相一致时，该设备置“1”BS线，获得了总线使用权，此时中止计数查询。

每次计数可以从“0”开始，也可以从中止点开始。如果从“0”开始，各设备的优先次序与链式查询法相同，优先级的顺序是固定的。如果从中止点开始，则每个设备使用总线的优先级相等。计数器的初值也可用程序来设置，这就可以方便地改变优先次序，显然这种灵活性是以增加线数为代价的。

独立请求方式     独立请求方式原理示于图6.10(c)。在独立请求方式中，每一个共享总线的设备均有一对总线请求线 BRᵢ和总线授权线 BGᵢ。当设备要求使用总线时，便发出该设备的请求信号。总线仲裁器中有一个排队电路，它根据一定的优先次序决定首先响应哪个设备的请求，给设备以授权信号 BGᵢ。

独立请求方式的一个优点是响应时间快，即确定优先响应的设备所花费的时间少，用不着一个设备接一个设备地查询。另一个优点是对优先次序的控制相当灵活。它可以预先固定，如BR₀优先级最高，BR₁次之……BRn最低；也可以通过程序来改变优先次序；还可以用屏蔽(禁止)某个请求的办法，不响应来自无效设备的请求。因此当代总线标准普遍采用独立请求方式。
