2、总线仲裁

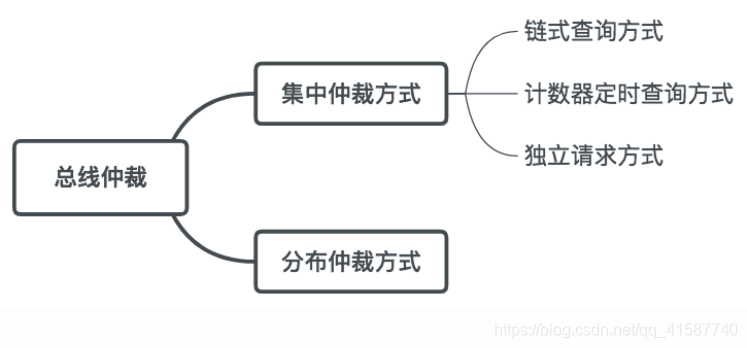

思维导图

在这里插入图片描述

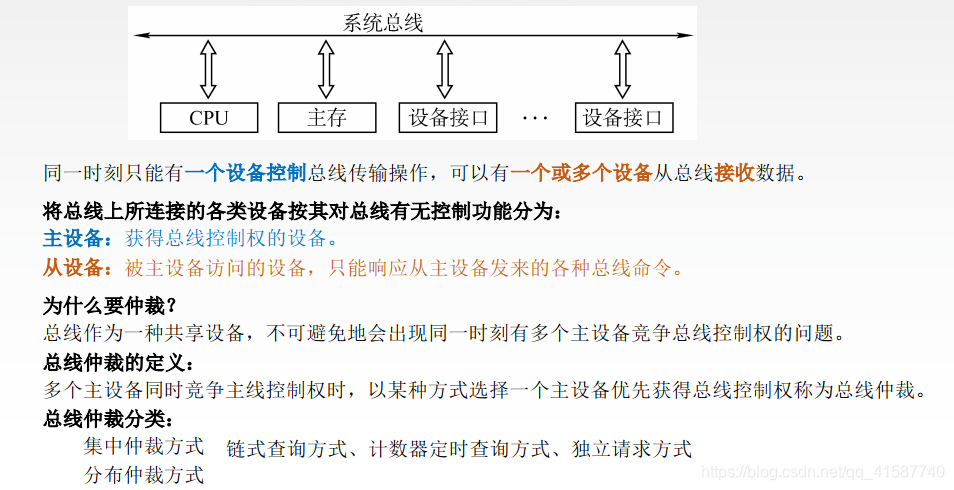

什么是总线仲裁？

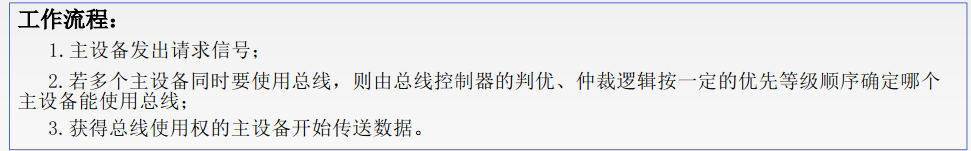

在这里插入图片描述

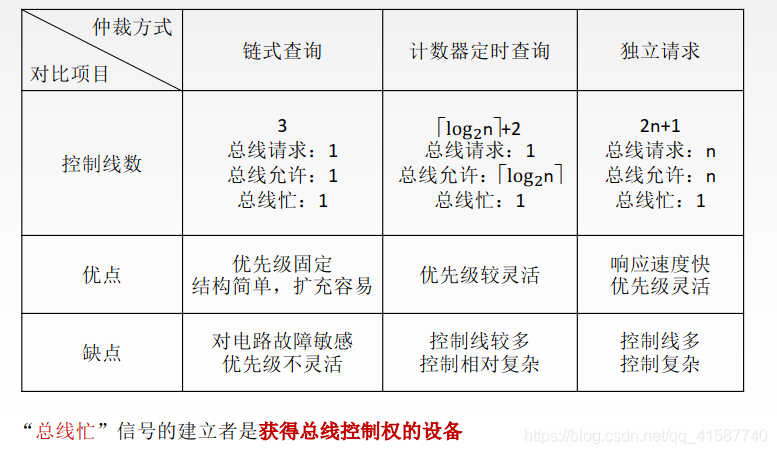

仲裁方式

在这里插入图片描述

1、集中仲裁方式

在这里插入图片描述

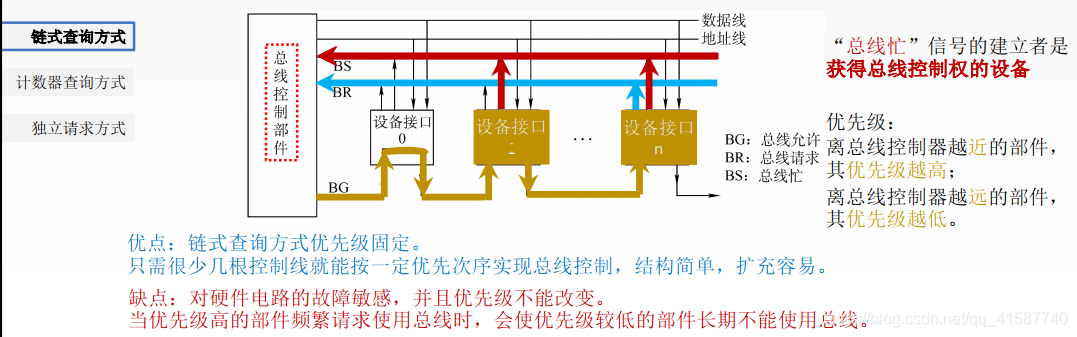

链式查询方式

在这里插入图片描述

1、设备通过BR请求总线
2、当总线空闲时，BG会链式查询设备，并将总线分配给优先级最高的设备
3、当总线分配后，会通过BS将请求忙发送给总线，此时总线被占用
4、当设备释放总线后，总线检查还有BR信号，在由BG向下一个设备发送总线允许请求

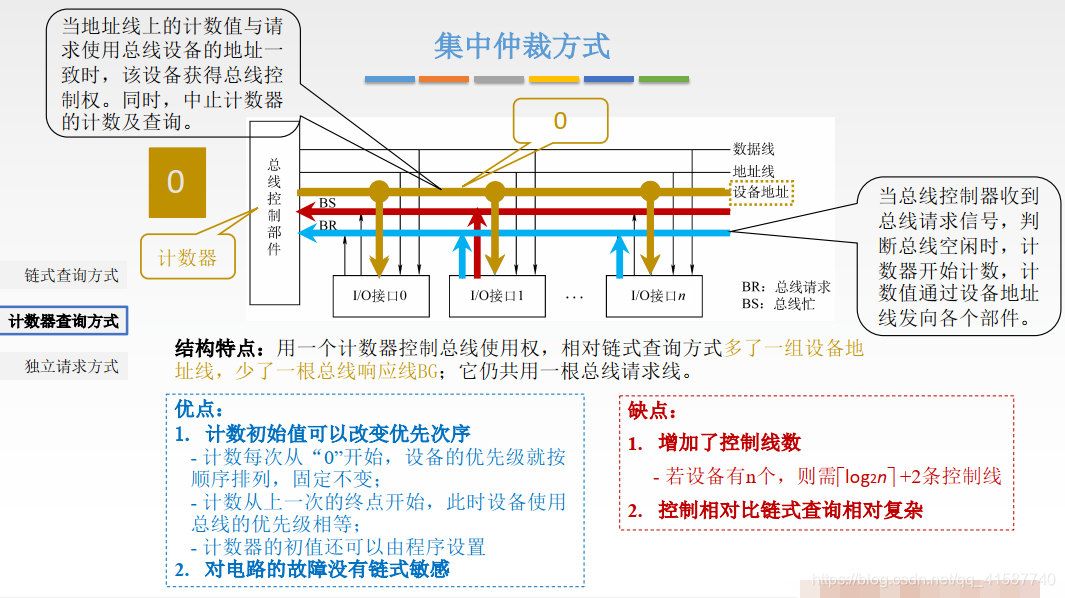

计数器查询方式

在这里插入图片描述

当计数器按照01234的方式技术时，就和链式查询一样。区别就在于计数的方式是自己定义的

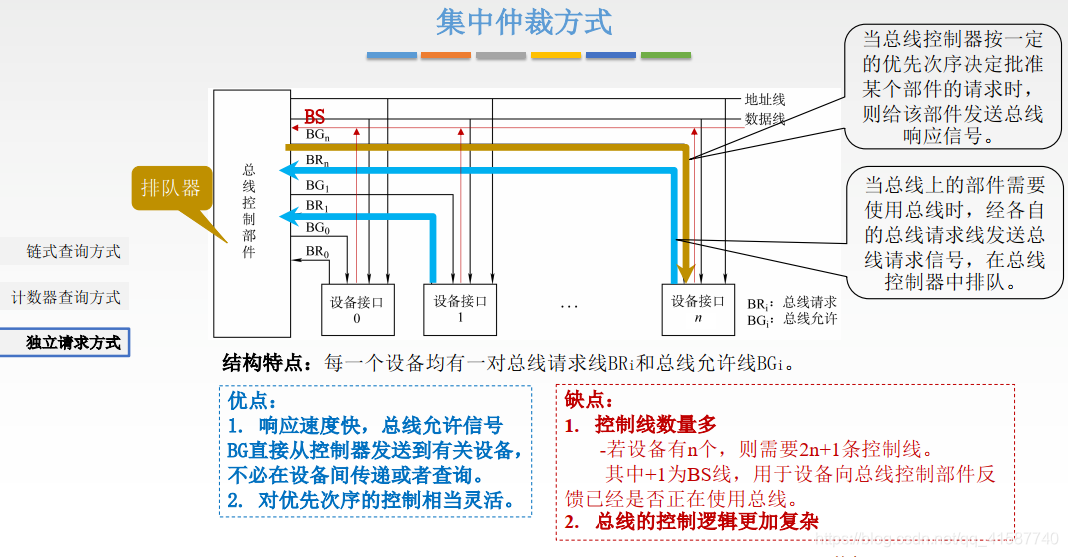

独立请求方式

在这里插入图片描述

有独立的线路进行总线的请求、允许

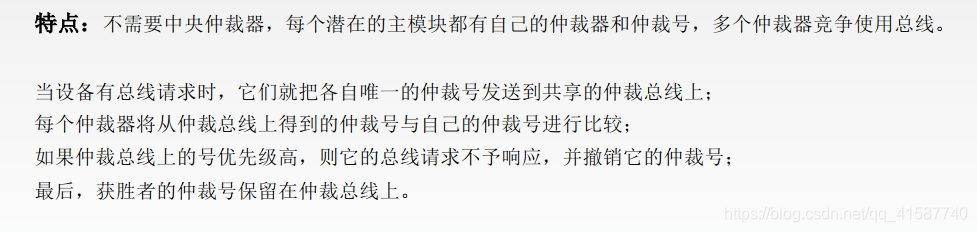

2、分布仲裁方式

在这里插入图片描述

分布式与集中总裁方式的区别在于：
设备对总线申请总线时：
分布式是由各个设备所拥有的总裁号优先级决定的，由设备决定
集中总裁是由总线通过某种规则对设备进行排序，由总线控制器决定
