AD中拼版的设置/快速添加过孔

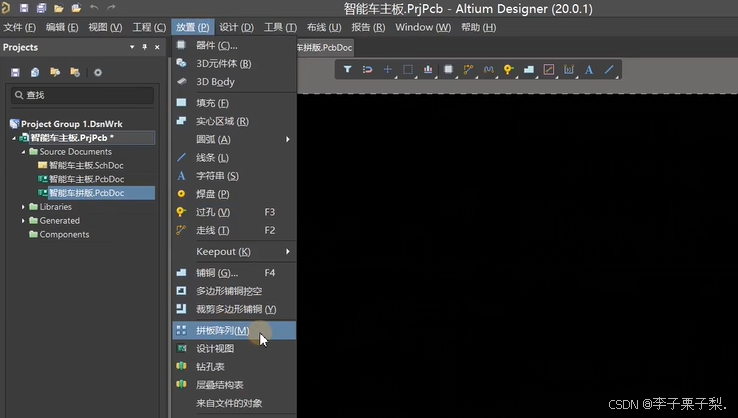

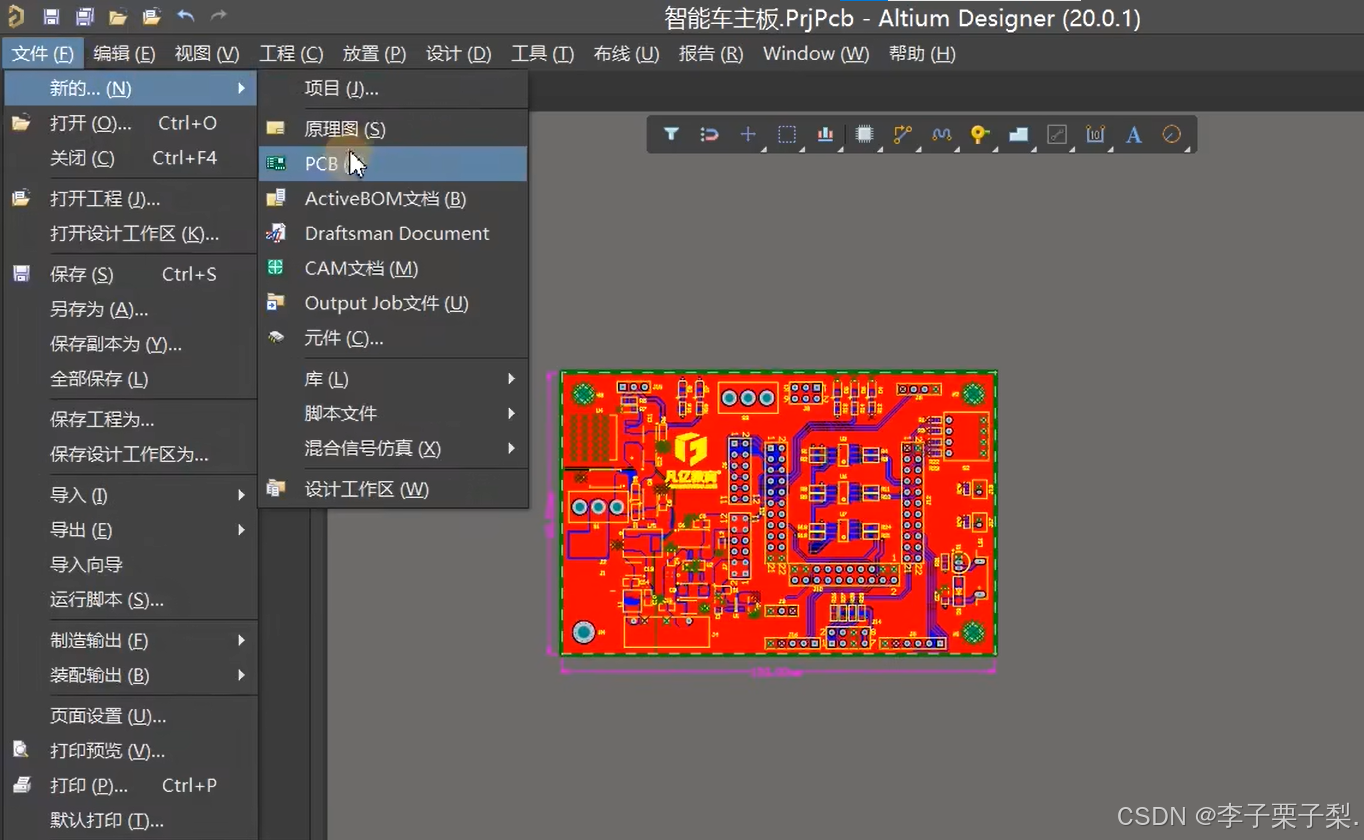

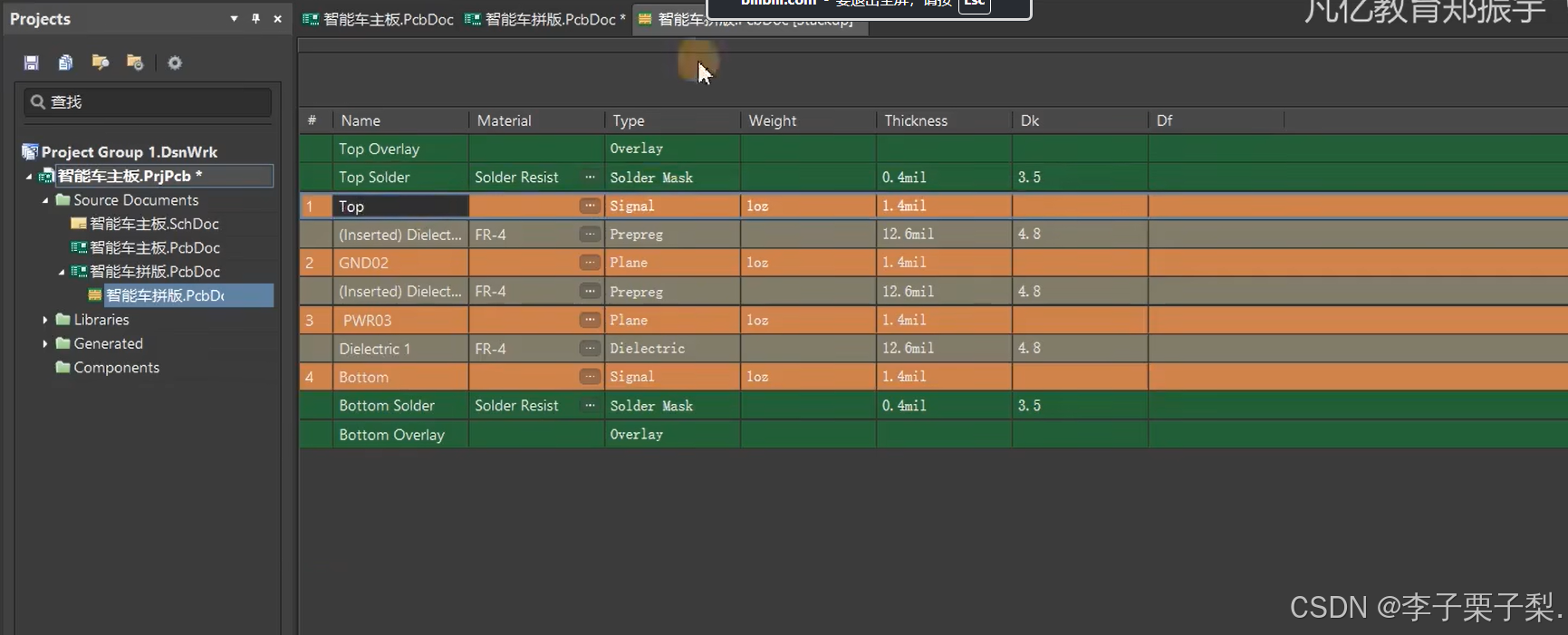

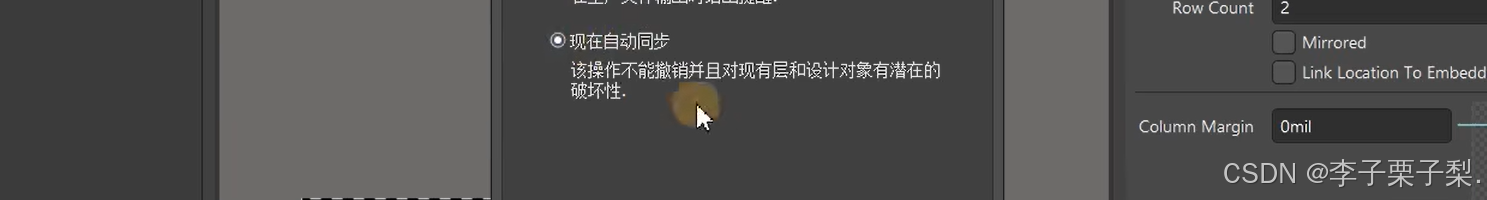

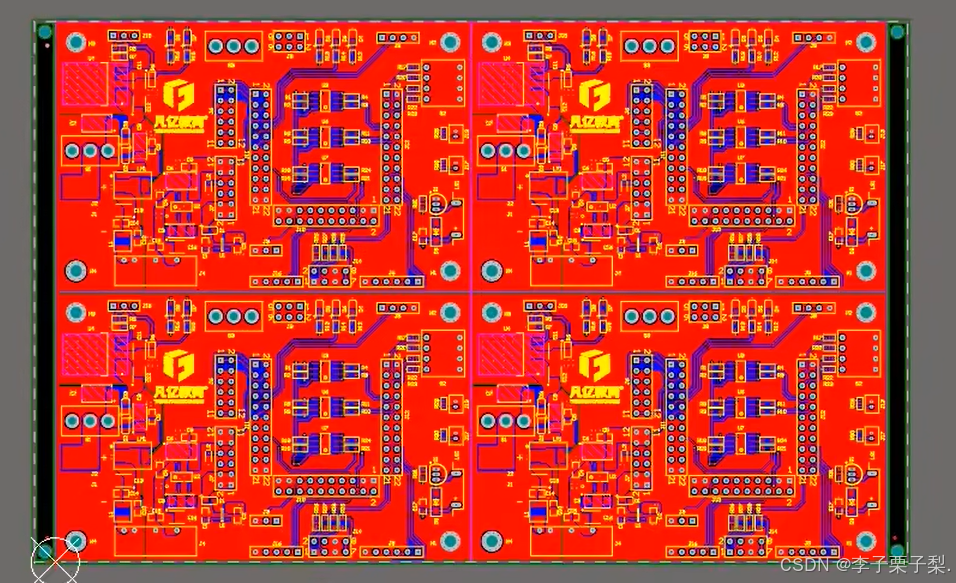

新建PCB--拼版阵列--选择需要拼版的PCB--设置行列数和间距--现在自动同步--快捷键DK--修改各层的名称与原版相同

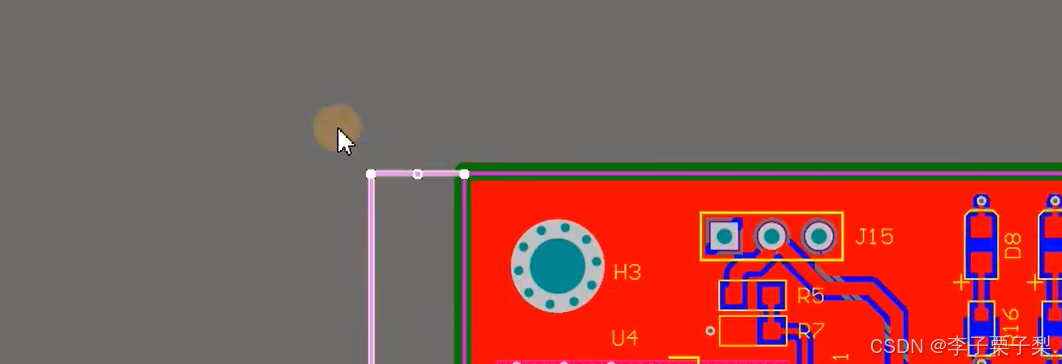

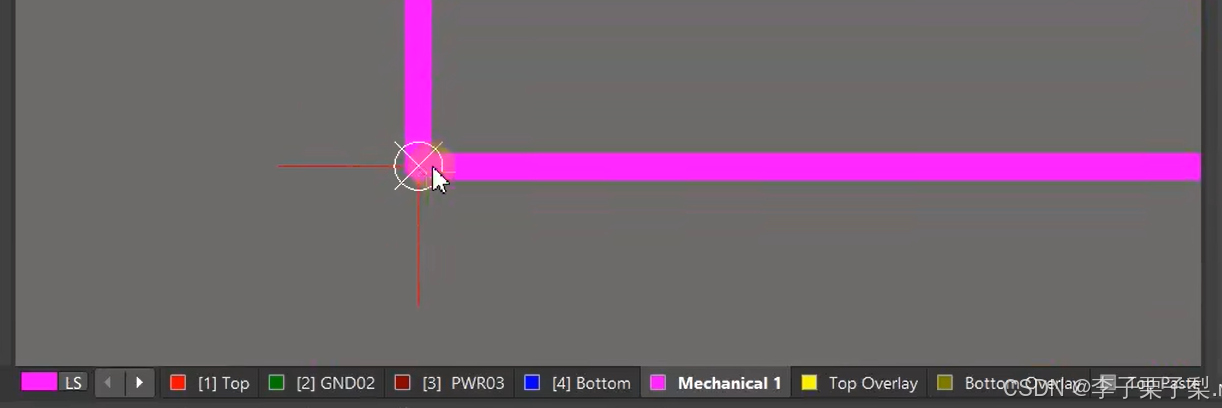

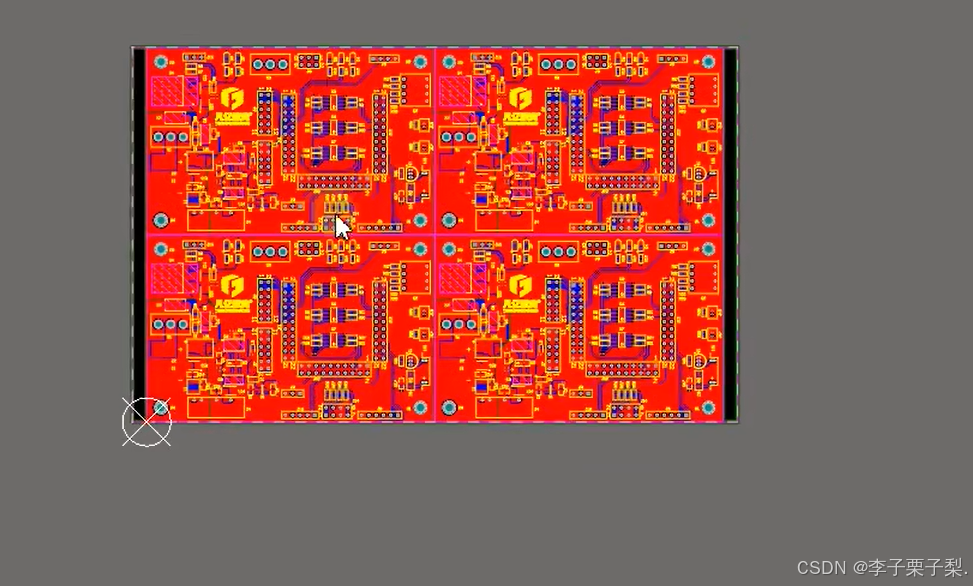

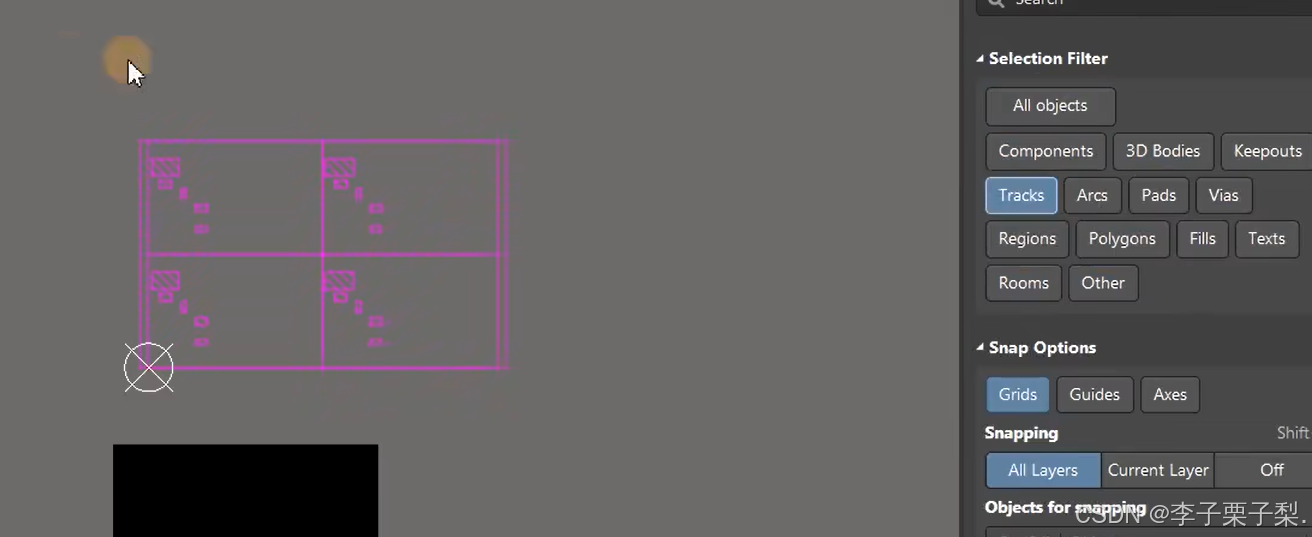

工艺边的添加--切换到机械层--快捷键EOS添加原点--在左右侧绘制5mm的线段--选中线条--快捷键DSD即可

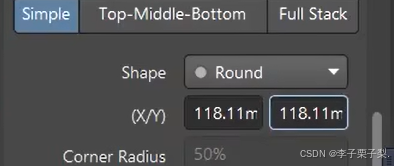

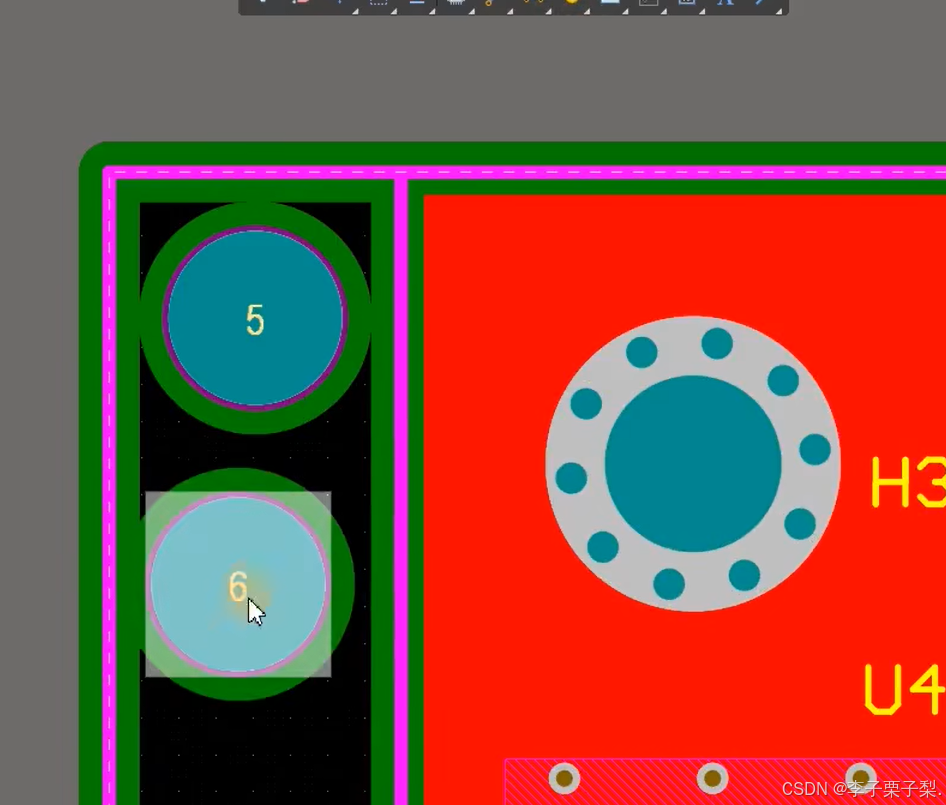

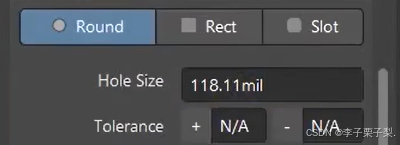

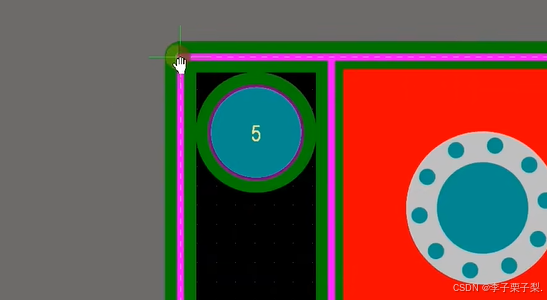

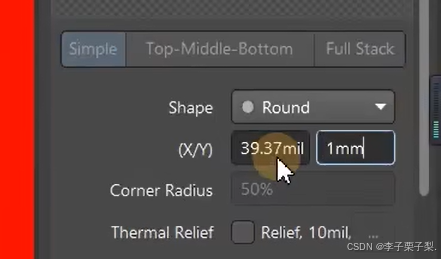

放置定位孔--焊盘--调整大小均为3mm--放置即可--放置光学定位点--焊盘--设置防止层和大小（表贴、1mm）--只放置在三个顶角处

在内层对这部分区域进行挖空

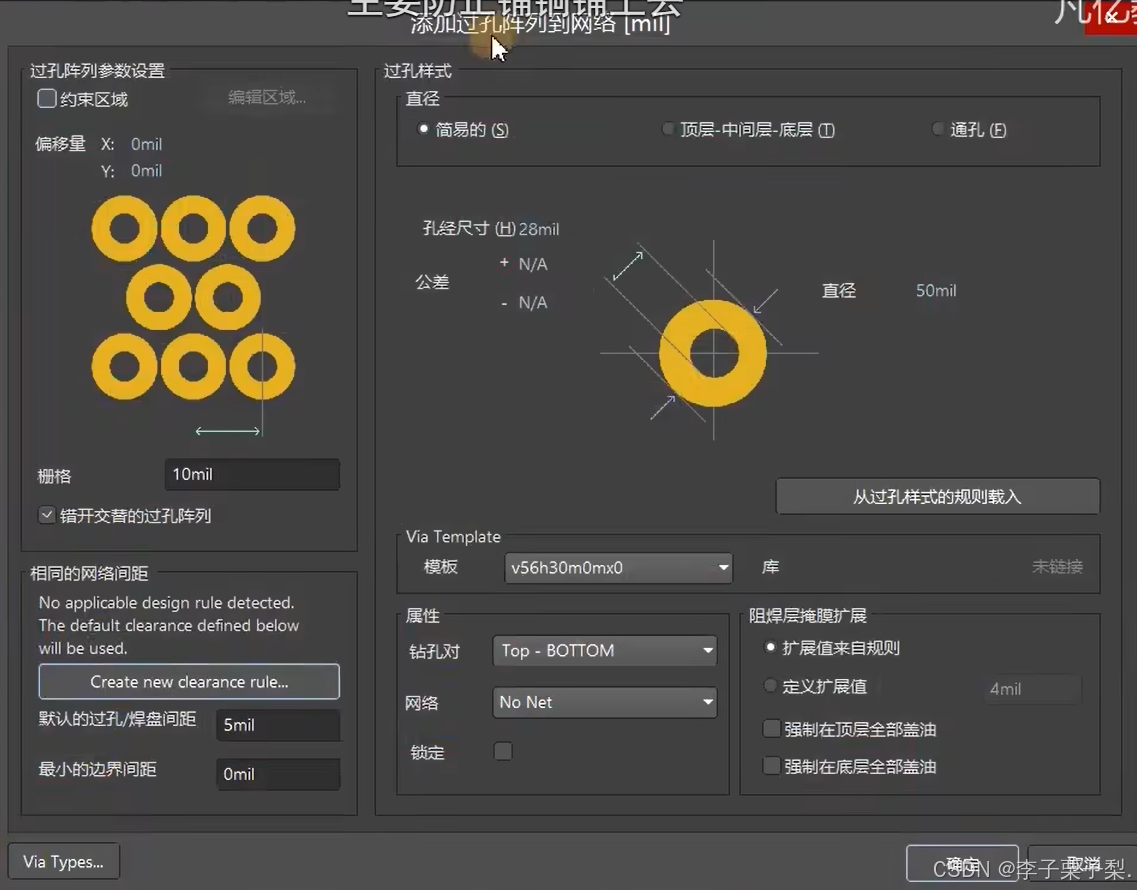

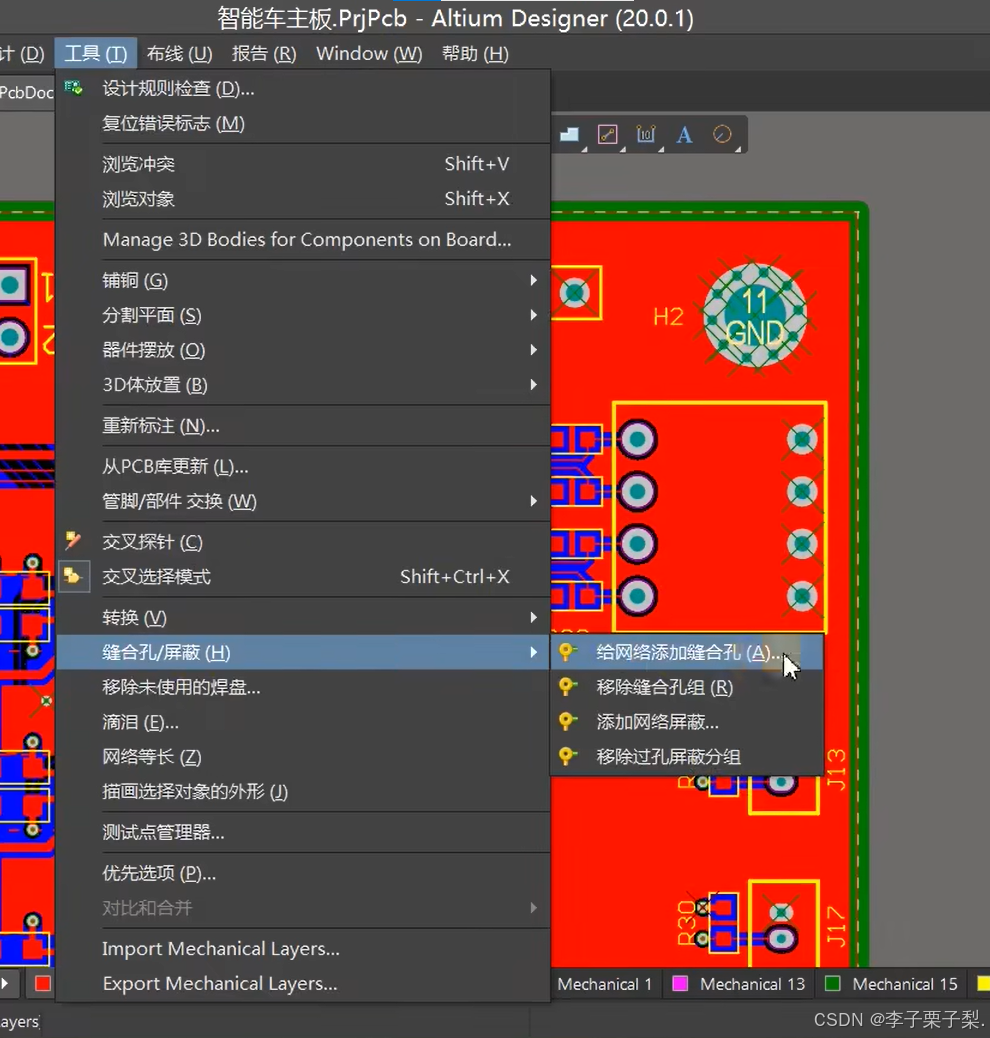

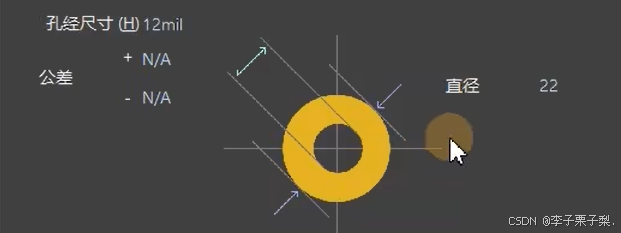

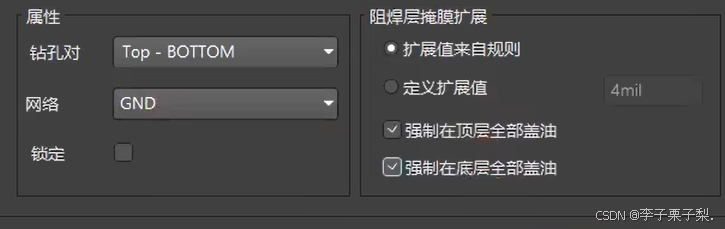

自动添加GND孔--工具--缝合孔--添加约束区域--设置参数（栅格150mil--12--22）--设置网络--强制盖油--完成

---
