AD中改变封装设置/原理图的编译检查

最新推荐文章于 2025-05-11 13:00:47 发布
最新推荐文章于 2025-05-11 13:00:47 发布
阅读量250 收藏 2
点赞数 1
文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_73592957/article/details/144350639
版权

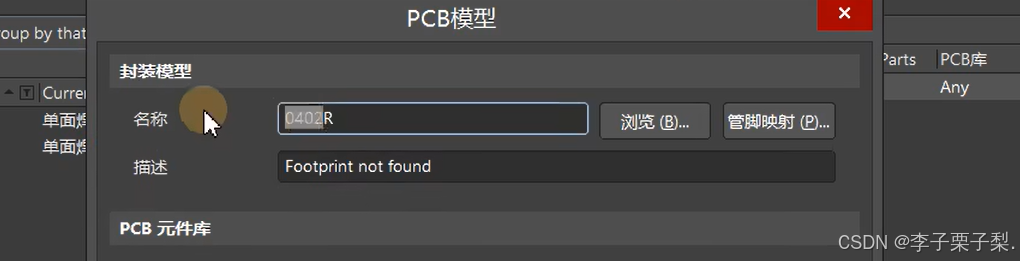

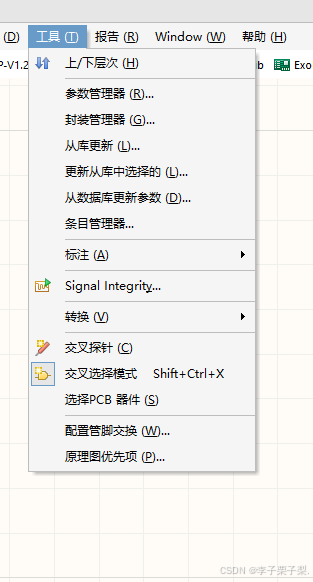

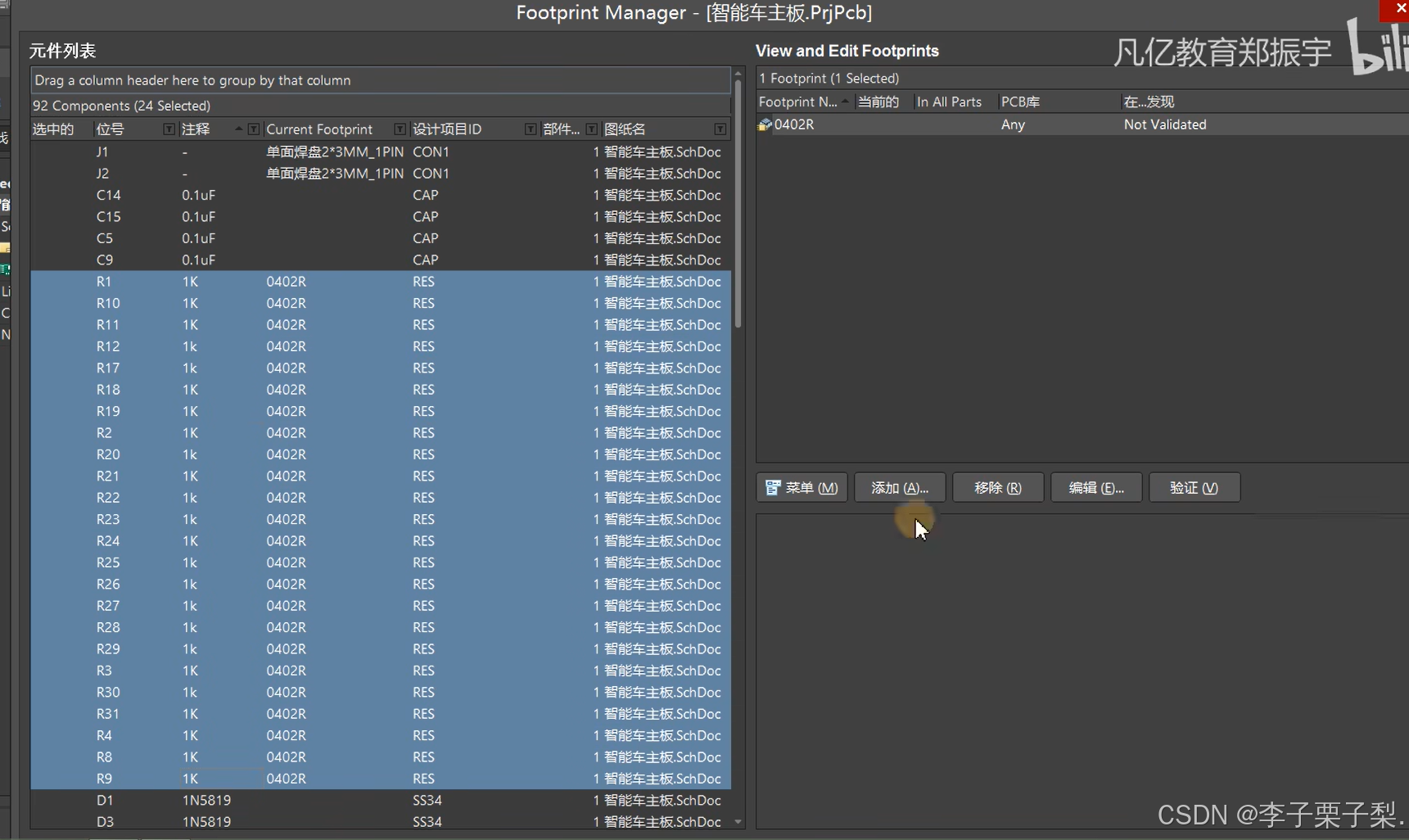

工具--封装管理器--选中需要改变封装的元器件--添加--编辑--改变封装--接受变化--执行变更

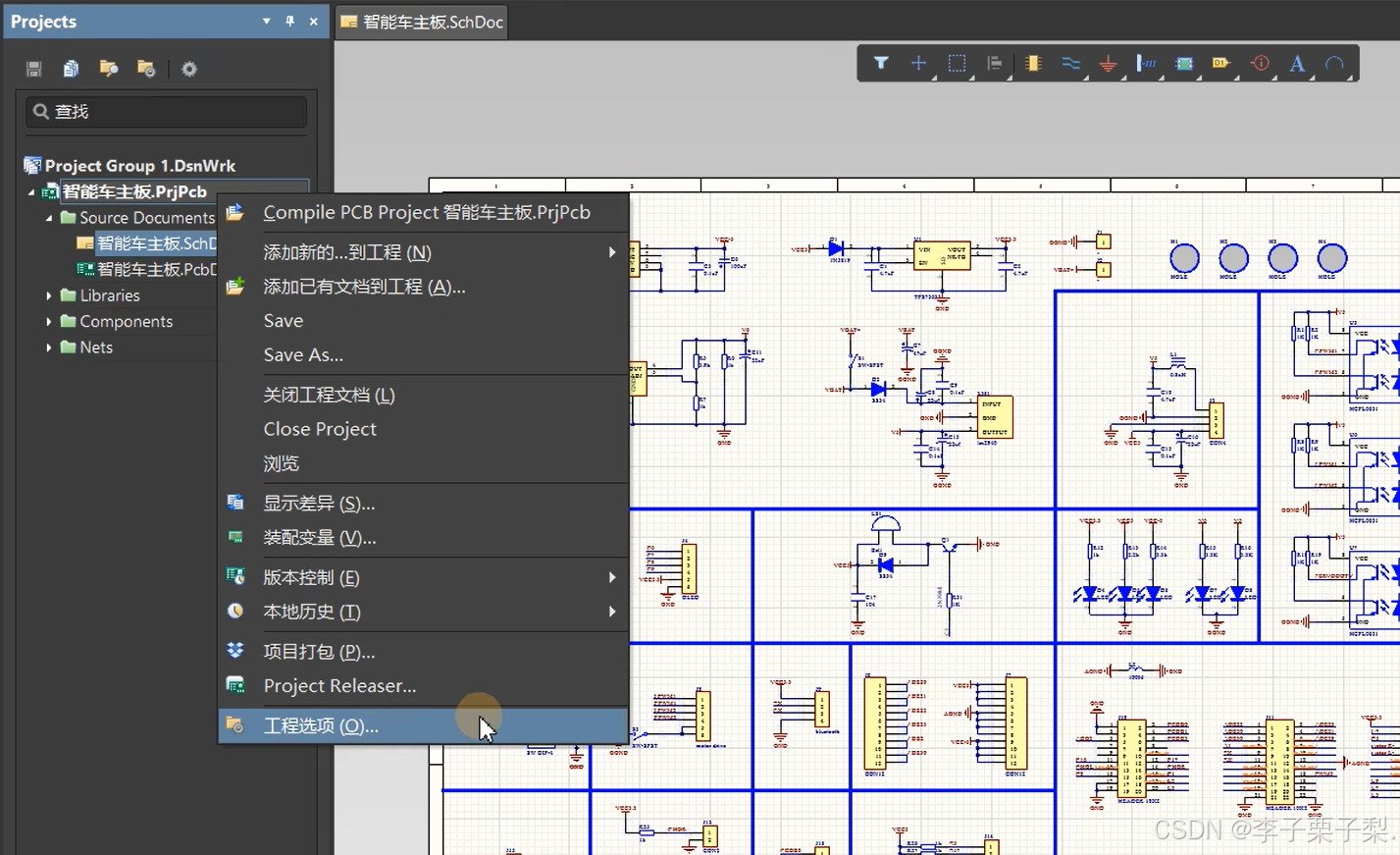

原理图编译检查--工程文件--工程选项--进入错误界面

引脚重复、网络悬浮、单端网络、设置为致命错误

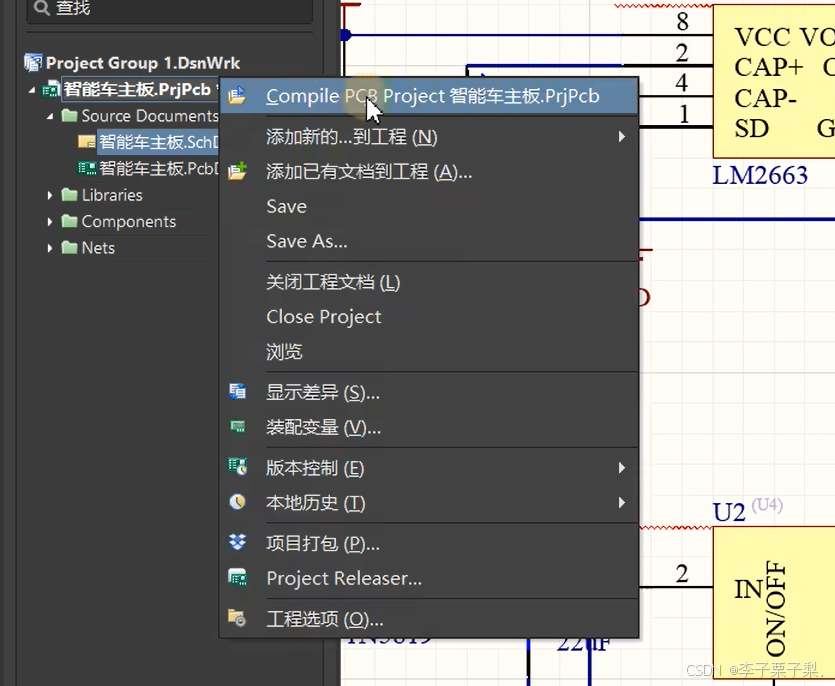

对原理图进行编译，修改错误部分即可
