史上最详细 —— 手把手教你如何阅读并看懂一篇芯片的DataSheet？

写作目标：让阅读文章的各位靓仔学会如何高效的阅读DataSheet并且能够将DataSheet中的信息用于实际设计中。友情提示，重点关注阅读建议。

一、DataSheet是什么？DataSheet里面有什么？为什么要看DataSheet？

1、DataSheet是什么？

​ 芯片的 Datasheet（数据手册）是由芯片制造商发布的一份技术文档，详细描述了芯片的规格、功能、性能参数、引脚定义、工作原理以及使用注意事项。它是电子工程师在使用芯片时最重要的参考文档。

2、DataSheet里面有什么？

Datasheet 的主要内容包括：

• 芯片概述：芯片的功能简述和应用场景。
• 引脚说明（Pinout）：引脚的编号、功能、信号方向和电气特性。
• 电气参数：包括工作电压、电流、功耗、输入输出电平等关键指标。
• 功能框图：芯片内部模块及其工作原理的整体概览。
• 特性描述：芯片的主要功能、性能指标和特性（如最大频率、存储容量等）。
• 时序图：数据通信的时序要求，例如 SPI、UART 等协议的时序图。
• 典型应用电路：厂商提供的推荐电路设计，帮助用户快速搭建电路。
• 机械尺寸：芯片的物理尺寸和封装信息。
• 温度和可靠性指标：工作温度范围、存储温度、抗干扰能力等。

3、为什么要看DataSheet？

• 了解芯片性能和限制：Datasheet 是芯片的“说明书”，能帮助工程师快速了解芯片的工作特性、极限参数，避免设计不当导致芯片损坏。
• 正确接线和引脚使用：Datasheet 提供了芯片的引脚定义，工程师可以根据它来设计电路连接，确保信号方向和电气特性匹配。
• 优化电路设计：从电气特性和典型应用电路中，可以找到优化电路性能的方法，降低功耗、提高效率。
• 调试和问题排查：当系统出现问题时，Datasheet 可以帮助工程师找到可能的原因，例如时序错误、电气特性超限等。
• 选型和替代品评估：通过分析不同芯片的 Datasheet，工程师可以找到适合自己项目需求的芯片或合适的替代品。
• 满足设计规范：许多行业对电子设备有严格的技术规范，而 Datasheet 中的参数是设计是否合规的重要参考依据。

简而言之，Datasheet 是芯片的“身份证”，它提供的信息决定了工程师能否正确使用芯片以及是否能设计出高效可靠的电子产品。

二、DataSheet的结构与内容概述

本篇以TI的TPS5430这款常见的电源芯片为例，简述DataSheet的一般结构和内容。DataSheet 链接：TPS5430 Datasheet

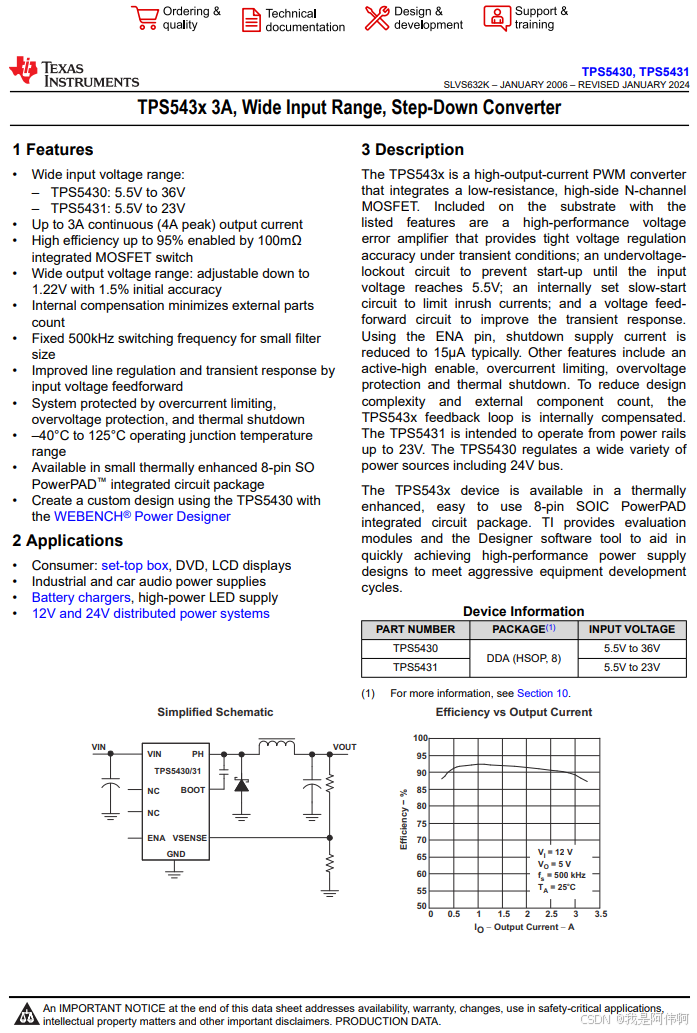

第一页很重要（打开DataSheet就展开在你眼前的一个页面）

映入眼帘首先引入眼帘的就是厂家和型号，还有最重要的一个大标题：TPS543x 3A, Wide Input Range, Step-Down Converter。已经可以明白此数据手册针对的是TPS543X系列芯片，这是一种3A型，宽输入电压范围，降压转换器。由此我们就有个一个大致的概念。还有Features、Applications、Description，以下详细说来。

1、Features（特性）

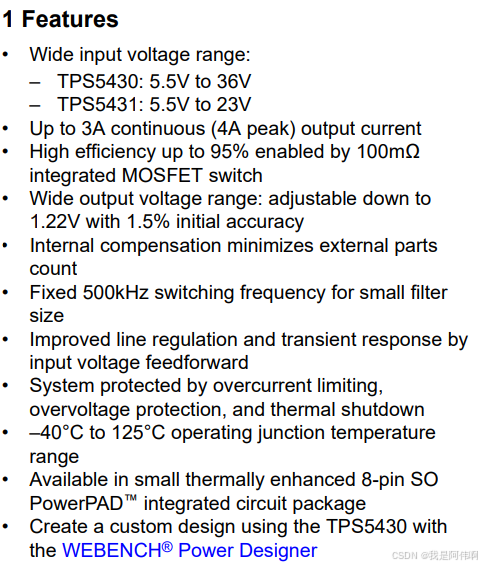

如图所示，Features主要内容如下：介绍了TPS5430和TPS5431两款DC-DC转换芯片的主要特性，包括宽输入电压范围、输出的范围和精度，高达95%的效率、固定500kHz开关频率、内置保护功能（过流、过压、过热）以及支持WEBENCH Power Designer定制设计。

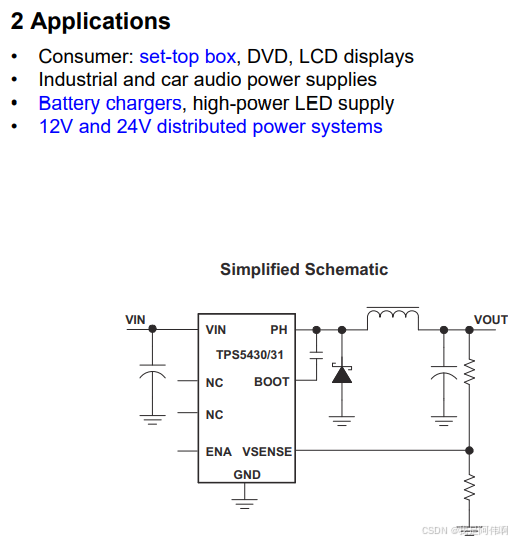

2、Applicaitons（应用领域）

这部分主要说明芯片的应用领域，以及简化之后的简单应用电路。

3、Description（描述）

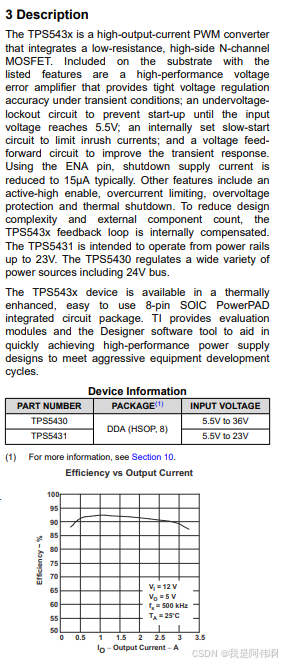

这部分介绍了TPS543x系列的主要功能和特性：这是一款高输出电流的PWM降压转换器，集成了低阻抗高侧N沟道MOSFET，具有高性能电压调节器、欠压锁定电路、软启动电路和内部补偿反馈回路。TPS5430的输入电压范围为5.5V至36V，TPS5431为5.5V至23V。
这部分主要是器件的功能和应用概述，用于帮助工程师快速了解产品的主要特点、功能优势以及适用场景，从而决定是否满足其设计需求并进一步参考详细技术规范。

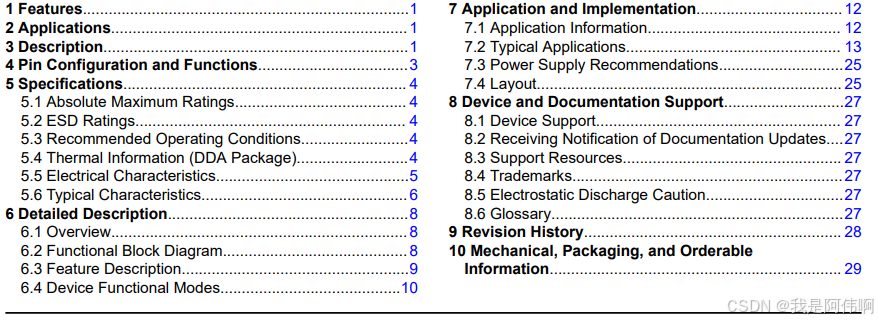

4、Table of Contents（目录）

这部分为文章的目录，可以帮助我们快速的了解文章大致有哪些部分，以便我们快速的定位。

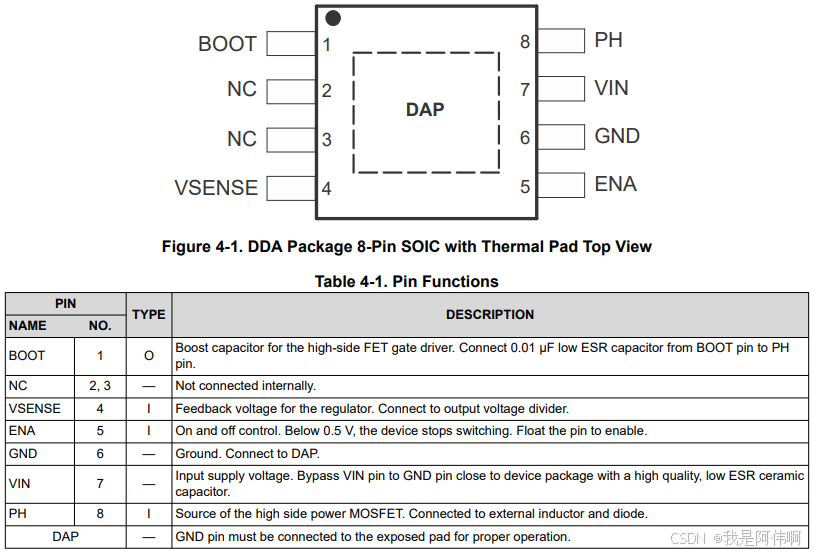

5、Pin Configuration and Functions（引脚配置和功能）

这部分主要介绍了这款芯片的引脚排布，具体的管脚对应的信号名，以及基本的功能定义。新建原理图库文的时候，需要参考这部分。

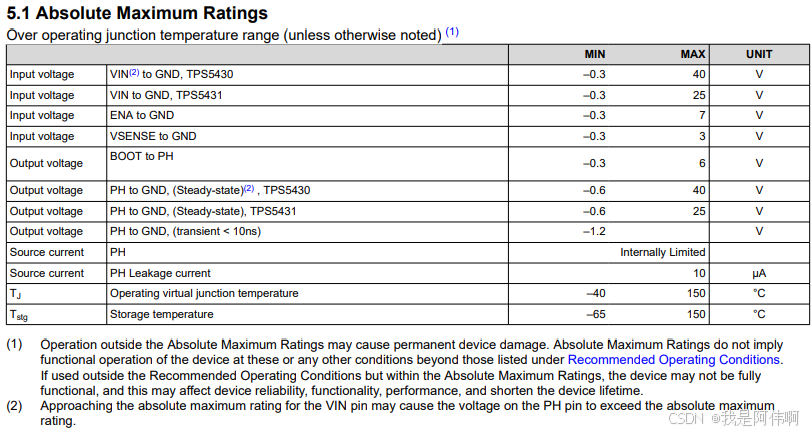

6、Absolute Maximum Ratings（绝对最大额定值）

这部分主要说明了这款芯片的最大额定参数，超出这部分说明的参数可能会对芯片造成不可逆的损伤，厂家对超出这项参数下的芯片参数不做保证。
这项参数对于硬件或者测试来说的重要性，举个例子，比如说第一项VIN to GND（TPS5430）的最小值为-0.3V，最大值为40V，对于我们测量电源的OverShoot和UnderShoot就有着重要的参考意义。

7、ESD Ratings（ESD（静电放电）额定值）

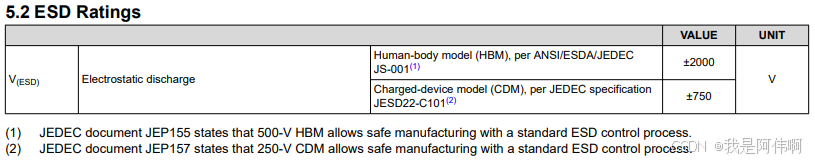

这部分说明了在两种ESD的模型下的芯片耐压参数

8、Recommended Operating Conditions（推荐工作条件）

此处主要说明芯片的推荐工作参数，每个芯片此处的参数也是不尽相同的。比如说图中的TPS5430的推荐工作电压最小值为5.5V，最大工作电压为35V。超出此范围的电压，芯片是否工作正常就不做保证了。

9、 Thermal Information (DDA Package)（热信息（DDA封装））

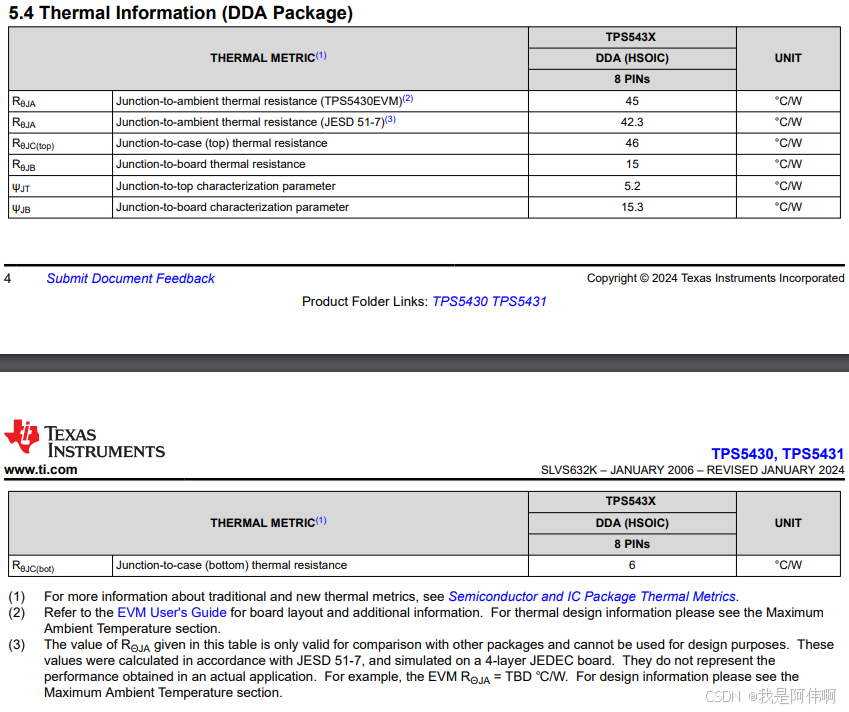

此处主要说明在DDA封装下在散热性能方面的关键参数，包括结到环境、结到壳（顶部和底部）、结到板的热阻以及结到顶部和板的热表征参数，可以帮助工程师评估芯片的散热设计需求。这些数据对工程师优化PCB布局、散热设计及评估系统的热可靠性具有重要参考价值。

10、 Electrical Characteristics（电气特性）

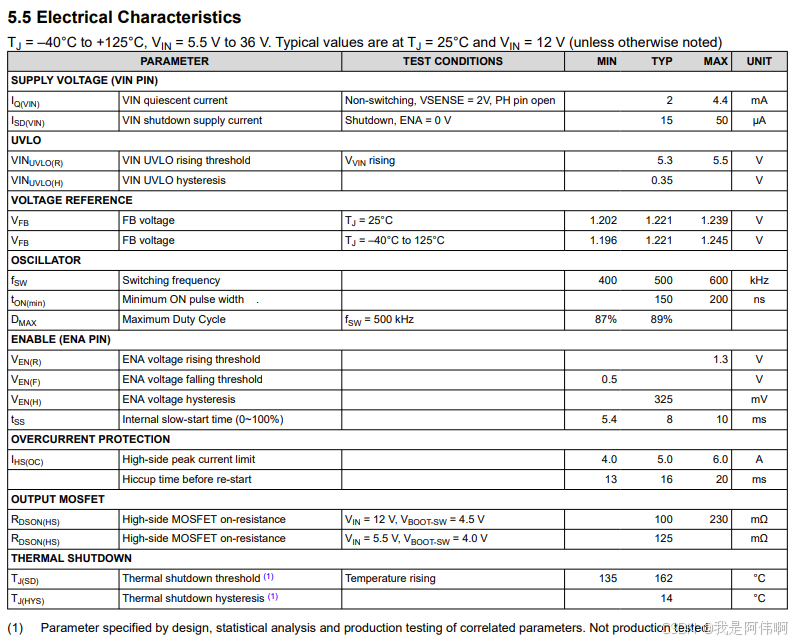

• 供电特性（Supply Voltage）： 静态电流 (IQ): 非开关状态的电流消耗范围为 2~4.4 mA。关闭模式电流 (ISD): 关断时电流小于 50 μA。欠压锁定（UVLO）：欠压锁定开启阈值：典型值为 5.5 V。欠压滞后：典型值为 0.35 V。电压参考（Voltage Reference）：反馈电压：在25°C时，典型值为 1.221 V；在-40°C到125°C的范围内，典型值为 1.221 V。振荡器（Oscillator）：开关频率：典型值为 500 kHz。最小导通时间：150~200 ns。最大占空比：约 89%。使能控制（Enable Pin）：使能电压阈值：开启电压 > 1.3 V，关闭电压 < 0.5 V。滞后电压：典型值为 325 mV。慢启动时间：典型值为 8 ms。过流保护（Overcurrent Protection）：高边MOSFET的电流限制：典型值为 5 A。重新启动时间：典型值为 20 ms。输出MOSFET：高边MOSFET的导通电阻：在不同条件下范围为 100~230 mΩ。过热保护（Thermal Shutdown）：热关断温度：典型值为 162°C。热滞后：典型值为 14°C。

• 对于工程师的帮助：

  • 设计选型：通过最大/最小值判断元件是否适合特定应用（如电压范围、功耗等）。
  • 电路设计：UVLO信息帮助设计可靠的供电系统，避免欠压导致器件工作异常。过流和过热保护信息帮助设计安全保护电路。
  • 故障排查：根据参数（如静态电流）判断元件是否正常工作。通过过流/过热信息判断是否存在超负载问题。

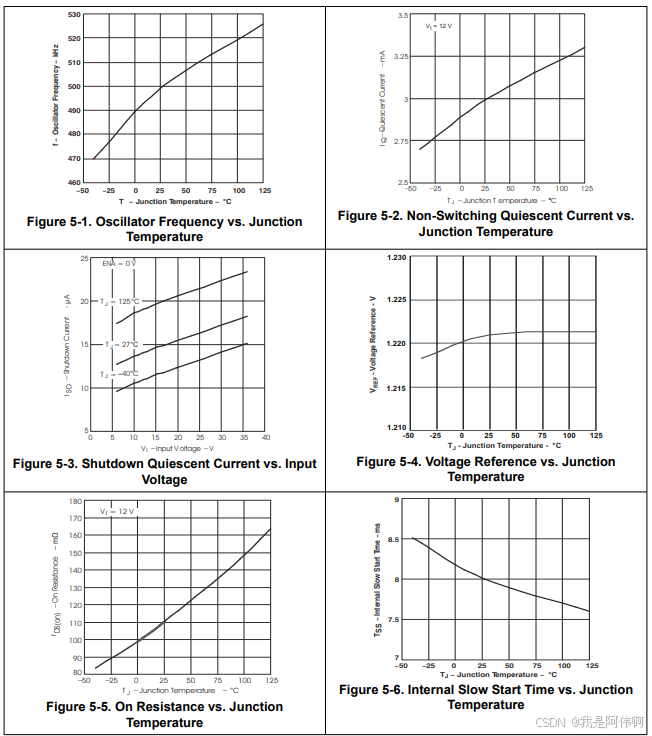

11、Typical Characteristics（典型特性）

• 图 5-1：振荡频率随结温变化，温度升高频率略微增加。图 5-2：非开关静态电流随结温变化，温度升高电流增加。图 5-3：关断静态电流随输入电压和温度变化，输入电压升高电流增加，高温下变化更显著。图 5-4：反馈电压随结温变化，温度升高反馈电压略微上升。图 5-5：MOSFET导通电阻随结温变化，温度升高电阻明显增加。图 5-6：慢启动时间随结温变化，温度升高启动时间减小。
• 对工程师的帮助：性能优化：理解温度影响，确保设计满足频率、反馈电压等性能需求。功耗管理：评估静态电流随温度和电压的变化，优化能效设计。热设计：通过温度对导通电阻和启动时间的影响，设计散热和保护电路。

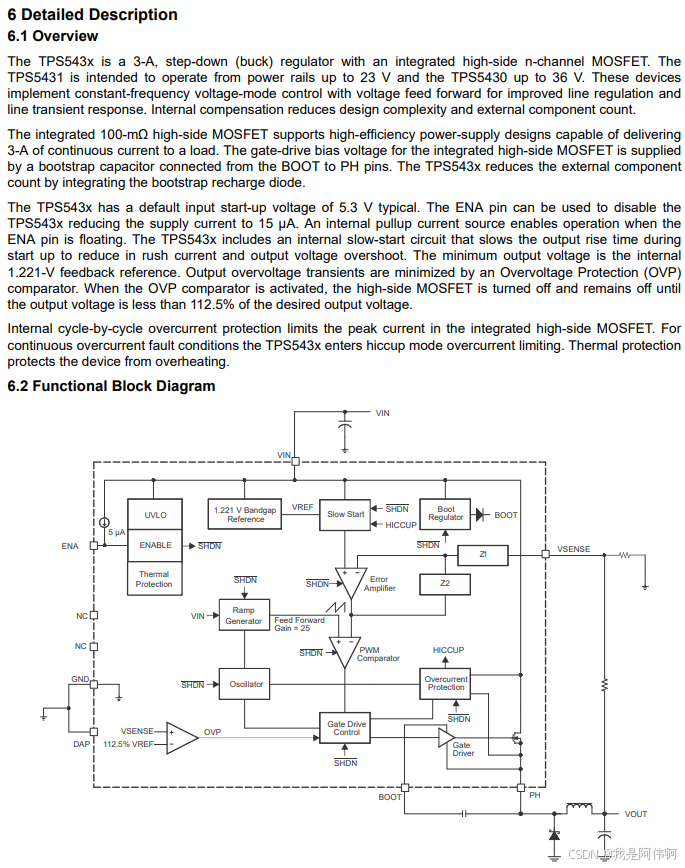

12、 Detailed Description（详细描述）

• 这部分主要描述的是 TPS543x 系列降压型开关稳压器 的功能和特性，内容包括以下几点：
  • 产品概述：TPS543x 是一款 3A、集成高侧 MOSFET 的降压型转换器，适合 23V 或 36V 输入电压工作。它具有内部补偿和频率控制，简化设计并提高稳定性，适合高效电源供电设计。
  • 功能框图：展示了芯片内部的功能模块，包括欠压锁定 (UVLO)、过流保护 (OCP)、过压保护 (OVP)、热保护和内部软启动功能。这有助于工程师理解信号流向和控制逻辑，便于电路分析和故障排查。
  • 主要特性： 频率控制：固定 500kHz 开关频率，减少输出滤波器体积。电压基准：提供 1.221V 精准基准电压，确保输出电压精度。软启动与控制：内部软启动电路防止浪涌电流，并具有使能 (ENA) 控制功能，方便启停操作。保护功能：UVLO 防止低电压损坏设备；过流保护 (OCP) 提供周期性限制和自动恢复；过压保护 (OVP) 防止输出过冲；热关断保护防止温度过高损坏芯片。PWM 控制：采用误差放大器和补偿网络实现精确控制，适用于稳定电压需求高的应用。
• 对工程师的帮助：
  • 快速了解芯片功能和应用场景：适合高效、稳定电源设计。
  • 电路设计参考：框图和描述有助于理解内部模块如何工作，便于原理图设计和调试。
  • 保护功能增强可靠性：提供过流、过压和热保护功能，确保电路安全稳定运行，减少维护需求。
  • 节省设计时间：内置软启动和补偿网络减少外围元件设计需求，提升开发效率。

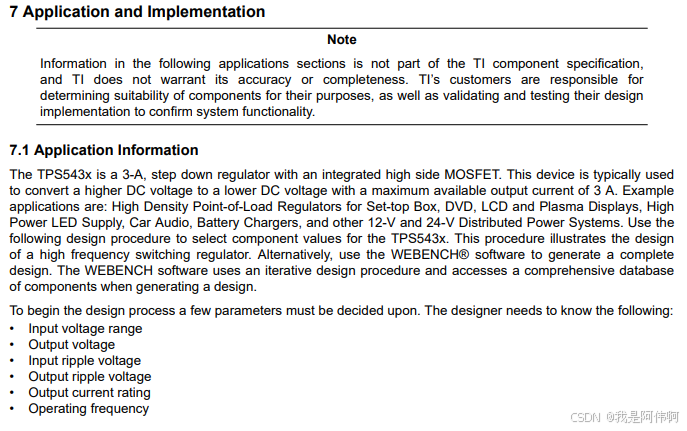

13、Application and Implementation（应用和实施）

• 这一章节说的主要内容有：
  • 应用信息 - TPS5430 是一个集成高边 MOSFET 的 3A 降压稳压器，适用于高密度电源应用，如车载电源、LED 驱动、DVD 显示等。
  • 典型应用电路 - 给出了从 12V 输入降压至 5V 输出的电路示意图，详细说明了电路参数与元件选择标准。
  • 设计要求与参数 - 提供了输入电压范围、输出电压、电流要求以及纹波电压等关键设计指标，便于工程师按需求配置。
  • 详细设计流程 - 指导工程师如何通过计算公式选择输入电容、输出滤波电感与电容，确保电源的稳定性与效率。
  • 关键元件选型 - 包括输入电容、输出电感、输出电容和续流二极管的规格选型准则，帮助优化设计。
  • 热设计与损耗计算 - 提供热管理公式，便于估算功耗与散热需求，确保电路可靠运行。
  • 性能曲线分析 - 展示了效率、纹波、瞬态响应等关键指标的测试结果，为优化设计提供参考数据。
  • Layout建议 - 官方推荐了Layout布局，可帮助分析Layout的合理性。
• 对工程师的帮助：
  • 快速入门指导 - 提供典型电路图与设计要求，适合快速搭建原型电路。
  • 精确计算支持 - 提供详细计算公式与选型标准，帮助优化设计性能和效率。
  • 工程参考模板 - 提供应用电路和测试曲线，便于性能验证和调试。

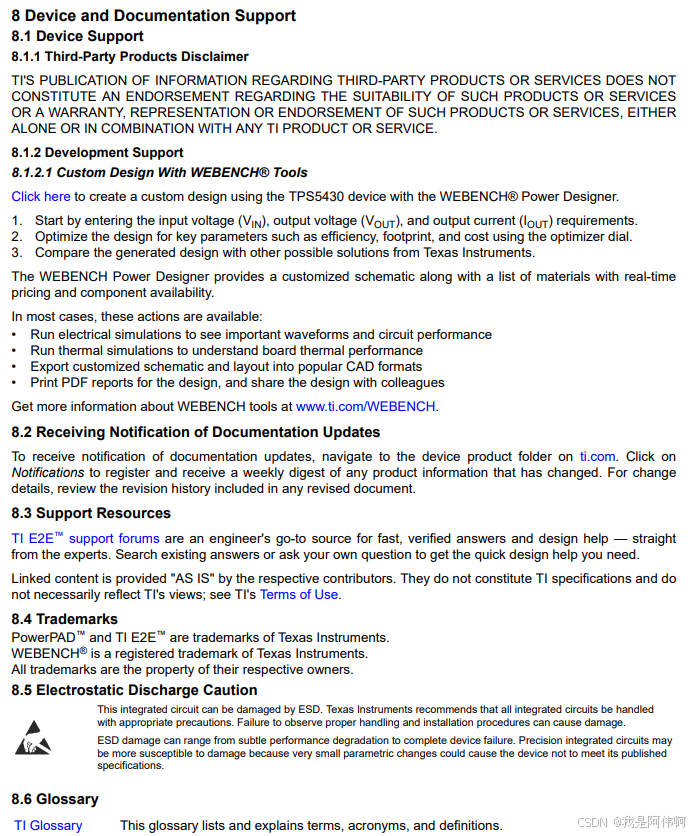

14、Device and Documentation Support（器件与文档支持）

• 这部分主要介绍了以下内容：
  • 设计工具 (WEBENCH®) - 提供在线设计工具，支持电路仿真、热管理分析、BOM 导出和设计报告生成，帮助快速完成电源设计。
  • 文档更新通知 - 注册后可接收产品文档更新提醒，确保设计信息最新。
  • 技术支持资源 - 通过 TI E2E™ 论坛获取专家帮助和快速解决方案。
  • ESD 防护提醒 - 强调静电防护措施，避免损坏敏感元件。
  • 术语表 - 提供术语解释，便于理解技术文档。
• 对工程师的帮助：
  • 快速完成设计、电路优化和调试，并获取更新和支持资源，提升开发效率和可靠性。

15、Revision History（修订历史）

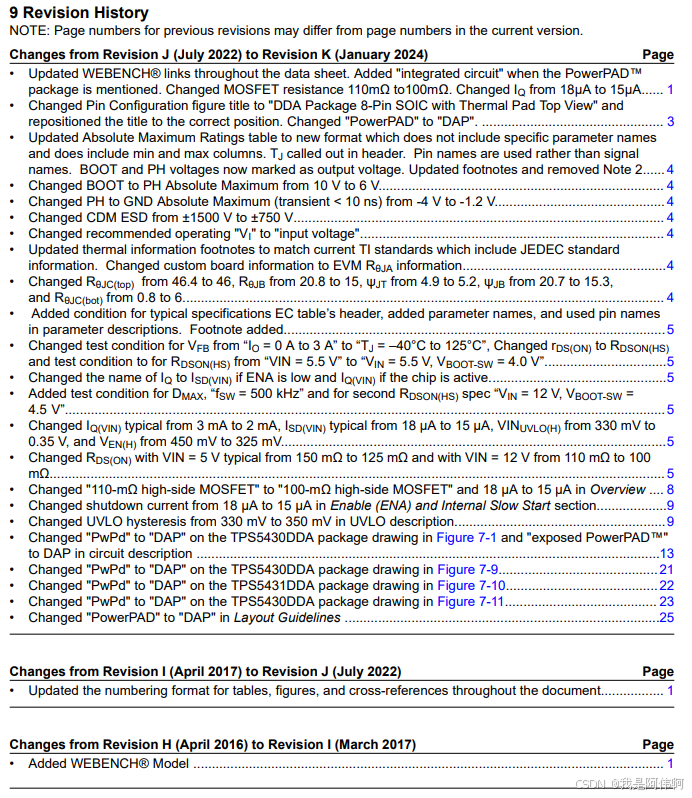

主要展示了本文件的修订历史记录 (Revision History)，以便我们了解TI是如何完善本文档的，修订时都修改了哪些内容。

16、Mechanical, Packaging, and Orderable Information（机械、包装和订购信息）

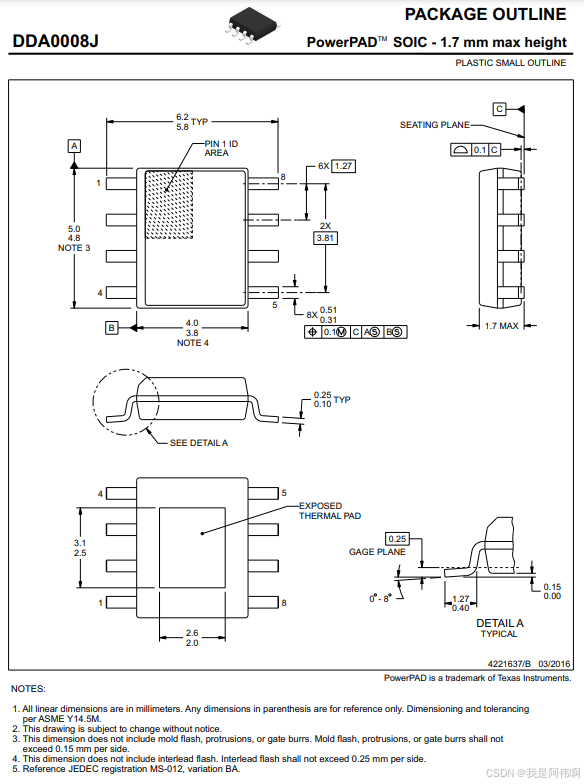

这部分主要展示了本芯片的封装类型和物理尺寸，在进行封装设计的时候，就需要参考这部分。

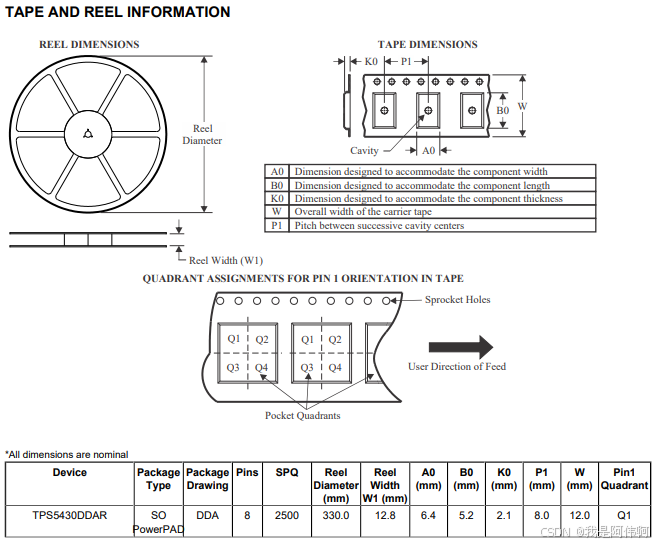

17、TAPE AND REEL INFORMATION（带卷包装信息）

这部分主要说明了本芯片的封装的载带和包装信息，以及引脚排列等的信息。这部分对于 SMT 贴片生产线的编程、自动化装配和物料管理至关重要，牵扯到能不能装上飞达，吸盘能不能正确识别方向。

18、TUBE（管装信息）

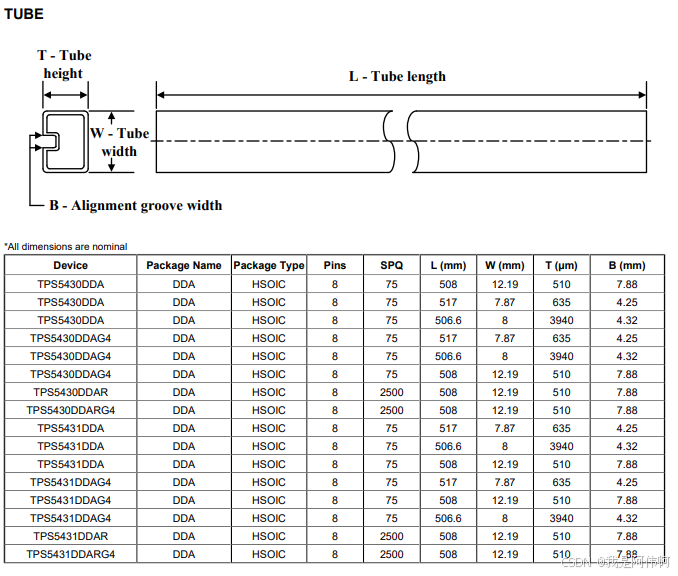

这部分主要说的是管装的相关尺寸。

19、补充说明

此处是以电源芯片为例来详细的代领阅读了一遍以及说明了相关章节的作用，其他类型的数据手册结构大同小异，需要我们去识别相关的关键信息即可。

三、阅读建议

1. 重要的事情说三遍：英文、英文、英文， 英文很重要，相关芯片的资料都是国际先进的大厂流出，英文是了解他们最好的窗口，我认为相关从业人员应该在反复的阅读中养成良好的英文素养和阅读习惯。
2. 善用 Ctrl + F 去搜索关键信息，因为有的数据手册好几千页，不可能逐字逐句的去阅读，这是不现实的事情，所有这就要求我们在查找前有个明确的查找目标，你需要找哪方面内容，直接到相关章节或者搜索直接去找。二是要熟记常用术语（如 V_in、I_out、ESR、R_DS(ON) 等），这样才能提高查找效率。
3. 快速定位关键部分：绝对最大额定值 (Absolute Maximum Ratings)： 确保不会超出器件极限。电气特性 (Electrical Characteristics)： 查找详细的工作参数。功能描述和框图 (Functional Block Diagram)： 理解模块设计和引脚功能。典型应用电路 (Typical Application Circuit)： 参考设计实现快速搭建电路。封装和尺寸信息 (Package Information)： 确保 PCB 设计匹配器件封装。这几个部分是最常用的，需要快速查找。
4. 分析设计公式和参数选型：注意计算公式中的单位和参数条件，检查公式来源及推导过程。仔细分析典型应用电路中的元件参数选型和计算依据，避免设计偏差。在遇到一些需要给公式且需要计算的时候，特别需要注意这部分。
5. 重点关注警告和注意事项：找出 ESD 保护、散热设计和焊接处理等关键要求。标记特殊条件或限制，防止应用中忽视关键保护措施。
6. 学会使用额外资源：使用制造商提供的应用笔记 (Application Notes)、设计工具和论坛支持。比如TI推出的WEBENCH在线设计工具以及TINA仿真工具。提前验证电路是否可用，减少设计误差。
7. 对比多个器件：比较同类器件的性能差异，寻找更适合的产品替代或优化设计。作为硬件工程师，成本和替代设计是评价设计优良的一个重要因素，所以我们在设计的时候就要保证成本以及设计的兼容性。
8. 后期复盘：归纳常用器件的特性和参数表格式，提高下次阅读速度和准确性。积累技术笔记，记录常见设计问题及解决方案。
