MATLAB/simulink小电流系统单相接地故障仿真模型
有中性点不接地，中性点经消弧线圈接地，中性点经小电阻接地。
可读取零序电流，零序电压，三相电压波形图。
其中经消弧线圈接地还可读取零序电压五次谐波波形图，中性点电压。
故障点零序电压。

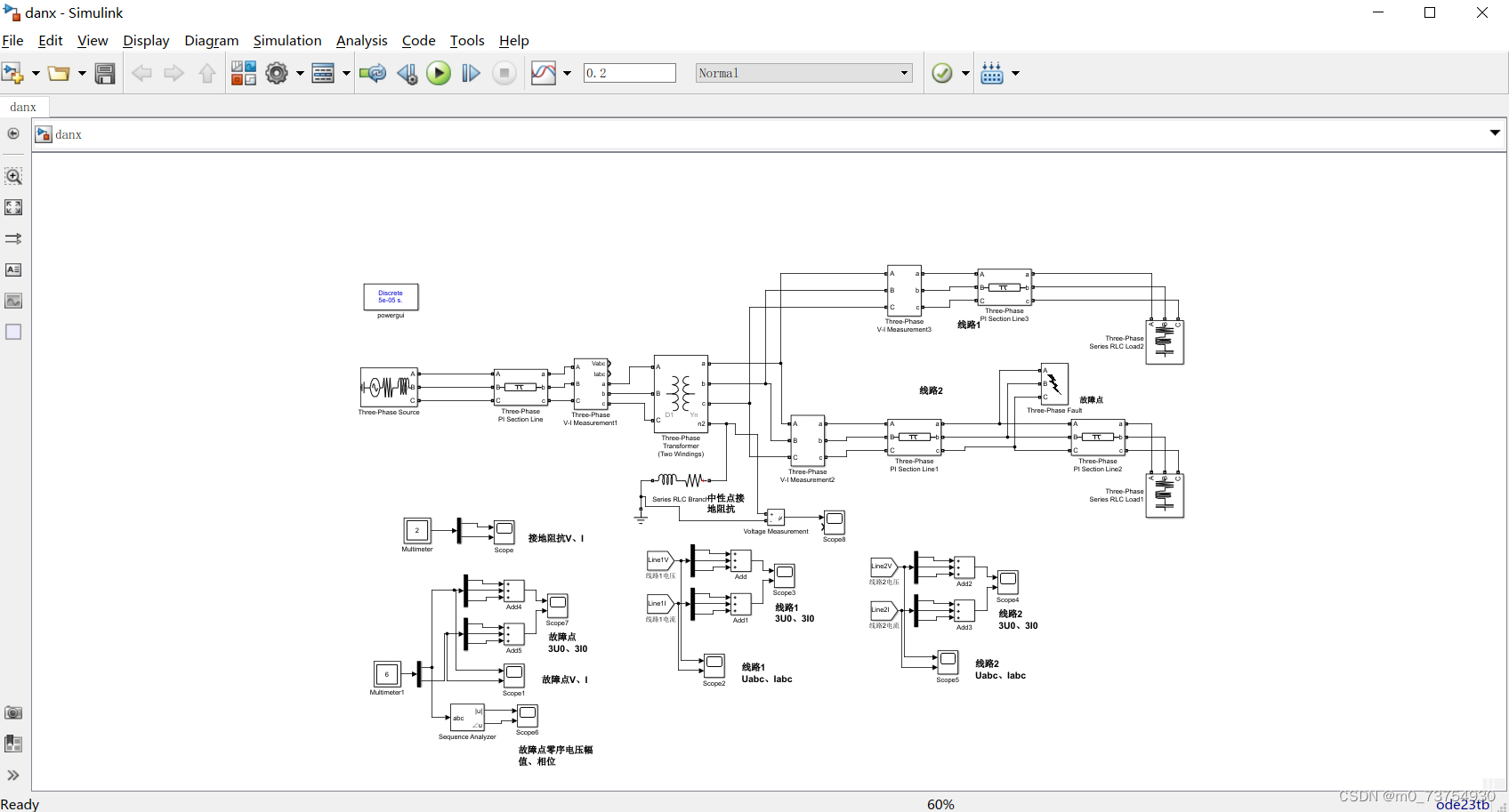

请添加图片描述
