ZYNQ从SD卡读取视频的LCD显示

乌龙还在debug

已于 2025-04-09 15:00:51 修改

阅读量528

点赞数 6

文章标签： fpga

于 2024-08-28 23:00:08 首次发布

本文链接：https://blog.csdn.net/m0_73763027/article/details/141649936

版权

使用说明：

在学习ZYNQ板的时候，发现不少有SD卡读图片显示的例程，但是想显示视频文件或者从SD卡读入视频数据的时候没有找到相关的资料，后面突然脑子转过来当STM32读SD卡显示不就好了。参考了一下STM32读SD的Badapple显示代码，同时结合了正点的例程，就实现了。这里就简单记录一下。

下方参考连接：stm32 播放高帧率高分辨率视频和照片详细制作过程（播放Bad Apple为例）_stm32播放视频-CSDN博客

整体的思路就是用软件工具把你想显示的视频一帧一帧保存到SD卡，然后上板读出并显示。

对视频的工作准备：

1、找一段目标视频，记一下RGB格式，显示帧率相关数据，然后使用KMPlayer 64X对视频帧进行捕获：右击 ——> 高级捕获

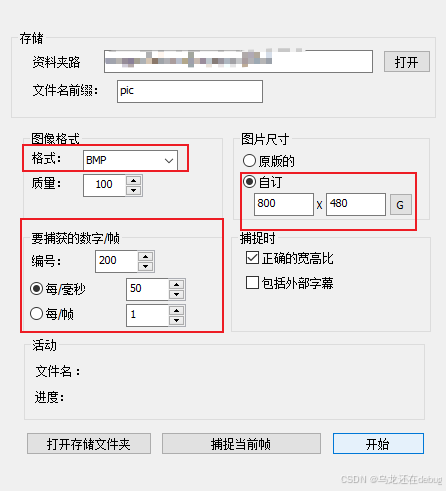

这里按照我的LCD屏 800*480的分辨率设置，原视频是一个20帧/秒，总长10秒的视频，所以每1/20 = 0.05s即每50毫秒捕获一次就好。设置BMP格式

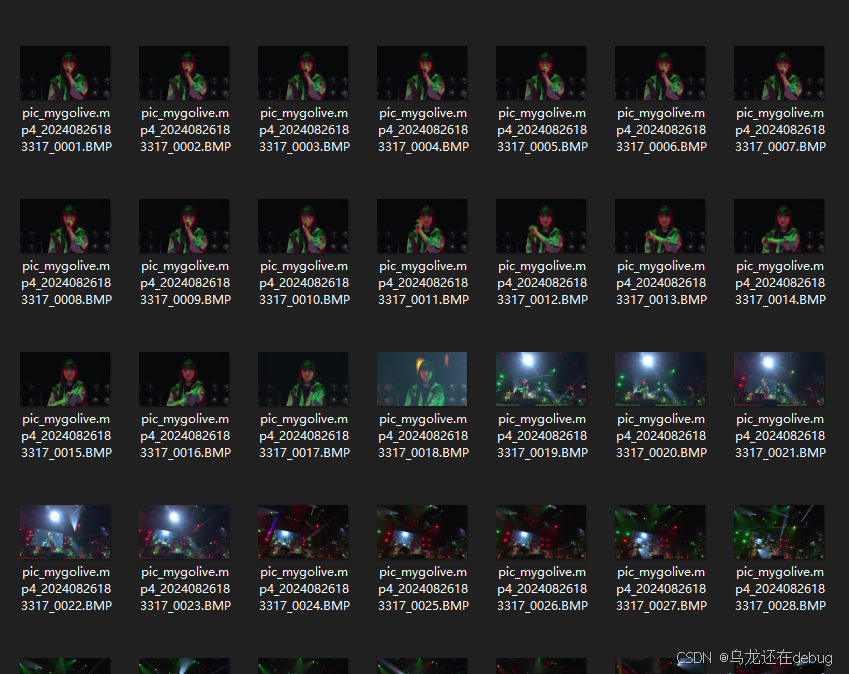

在设置好的路径下会得到：

然后就是BMP转换为bin文件，用Image2Lcd批量转换一下，最后在合并bin文件就好。参考下面链接：

手把手教你在STM32上实现OLED视频播放(很简单也很硬很肝！)-腾讯云开发者社区-腾讯云

最后就能得到需要拷贝到SD卡上的bin文件

Vitis需要更改的函数：

纯使用FPGA控制SD的读写状态还是有点麻烦，所以用的ZYNQ移植FATFS系统对SD卡读取，Xilinx官方也有移植函数，非常方便。

正点原子的教程是读图片的代码，结合上面两个博客的显示代码更改显示视频的代码如下：

void load_sd_video(u8 *frame)
{
    static FATFS fatfs;
    FIL fil;
    UINT br;
    //u8 framebuffer[PIC_SIZE] = {1};
    FRESULT res;
    int file_size;
    int offset;

    // 挂载文件系统
    f_mount(&fatfs, "", 1);

    // 打开文件
    res = f_open(&fil, "mygo.bin", FA_READ);

    if (FR_OK != res)
    {
        xil_printf("SDcard file open failed\n\r");
    }

    /*2.计算这个文件的大小*/
    file_size = f_size(&fil);
    /*3.初始化偏移变量为0*/
    offset = 0;

    /*4.计算bin文件里一共包含多少张图片，然后不断的给LCD进行显示*/
    /*PIC_SIZE大小 800*480*24/8 = 1152000 Byte*/
    for (int i = 0; i < file_size / PIC_SIZE; i++)
    {
        /*5.读取一张图片,一张图片的大小是PIC_SIZE，
                将读取出来的图片存放到缓存区framebuffer数组里*/
        res = f_read(&fil, frame, PIC_SIZE, &br);

        if (FR_OK != res)
            xil_printf("SDcard read file failed\n\r");

        /*7.将偏移往后加PIC_SIZE，就到了下一张图片*/
        offset += PIC_SIZE;
        // SD卡 FATFS系统的指针偏移
        res = f_lseek(&fil, offset);

        if (FR_OK != res)
            xil_printf("FATFS System pointer offset failed\n\r");
    }

    /*8.关闭文件描述符*/
    res = f_close(&fil);

    if (FR_OK != res)
        xil_printf("FATFS System closed failed\n\r");
    Xil_DCacheFlush();     //刷新Cache，数据更新至DDR中


}

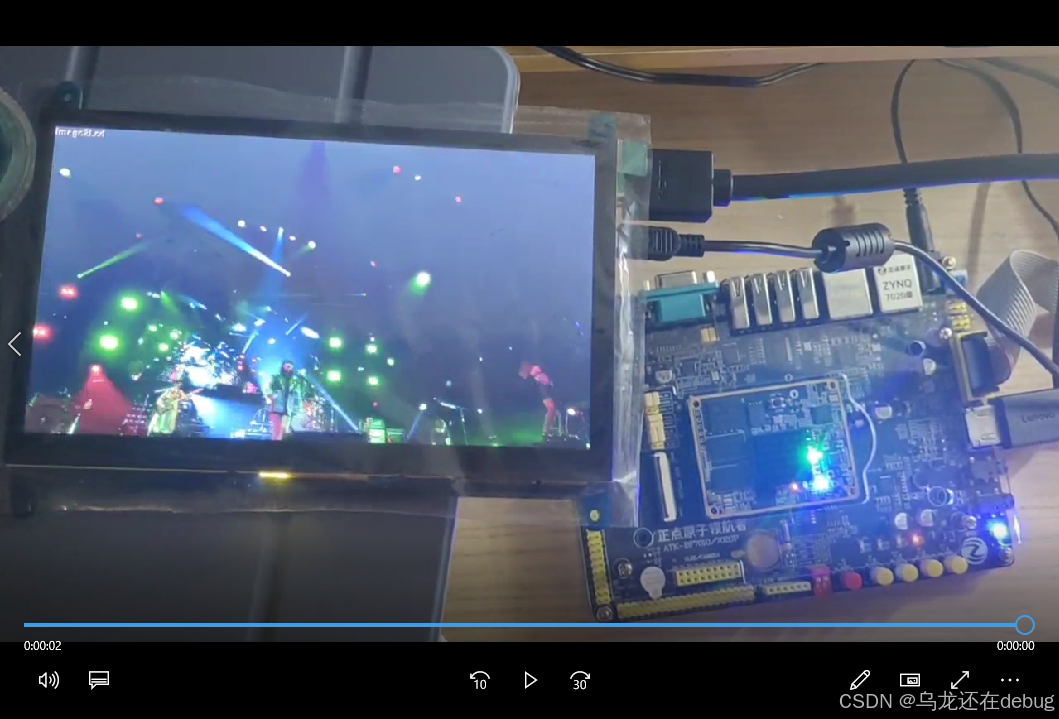

主函数调用这个load_sd_video函数就好了，放个while就循环播放了。
