关于应力分类与应力线性化

1、应力分类

基于等效应力的方法来评定结构强度，在压力容器应用中存在问题，为了提高计算精度因此需要将应力进行分类，然后针对不同类型的应力，采用分别评价方法。

应力可以从不同角度进行分类：

-就其范围而言，可分为总体应力和局部应力；

-按照沿壁厚的分布情况可以分为均匀分布(薄膜应力)；线性分布〔弯曲应力)，线性分布的应力。

-按照其性质可分为一次应力；二次应力和峰值应力。

这些应力分类往往又是相互交叉的，经常使用的包括:一次总体薄膜应力、一次弯曲应力，一次局部薄膜应力、二次应力和峰值应力。

压力容器规范中，应力从不同角度分类：从范围分为总体应力和局部应力；按照沿壁厚的分布情况分为均匀分布（薄膜应力），线性分布（弯曲应力）  和非线性分布应力，按性质分为一次应力，二次应力，峰值应力，这些应力往往互相交叉，常用的有一次总体薄膜应力，一次弯曲应力，一次局部薄膜应力，二次应力和峰值应力等。

▲ 一次应力：是平衡压力和其他机械载荷引起的必须的应力，包括法向应力和剪切应力，是基本应力，没有自限性，当一次应力超过材料屈服点时，会引起整体塑性变形而失效。一次应力又可分为一次总体薄膜应力Pm，一次弯曲应力Pb和一次局部薄膜应力Pl。

▲ 二次应力：为满足外部约束条件或结构自身变形连续需要的应力。有自限性。一次应力没有自限性指当应力达到屈服后，在载荷的推动下，结构整体的塑性流动无法限制，而形成垮塌，而二次应力自限性指由于一次应力控制在弹性范围，二次应力超过屈服点，局部产生塑性变形，该变形一旦弥补一次应力引起的弹性变形的不连续，变形协调满足后，塑性变形不再发展，破坏就不会继续。如筒体和封头的连接，为消除二者之间径向位移不连续而附加的薄膜应力和弯曲应力。

2、基于ASME标准的分类应力的强度评定

基于应力分析和应力分类的强度评定中通常采用第三强度理论，评定时，选取穿过壁厚的评定线，即确定路径，将评定线上的应力分解为薄膜应力、弯曲应力和峰值应力，求取应力强度，按照不同的原则进行评定，如表，  其中Sm为设计许用应力，Sa为疲劳曲线得到的许用应力强度幅。

注意事项：

1)为了将温差带来的应力和压力及其他机械载荷分开，作为不同的工况分别计算。

2)正确对应力进行分类是强度评定的关键问题，需要分析人员根据应力产生原因做具体判断。

3)应力评定线是穿过壁厚的直线。通常都取在最危险位置，因此计算应力强度后，再在最大应力位置及邻近区域取多条评定线，分别进行评定。

4)静载分析评定前四项，疲劳分析评定所有项目。

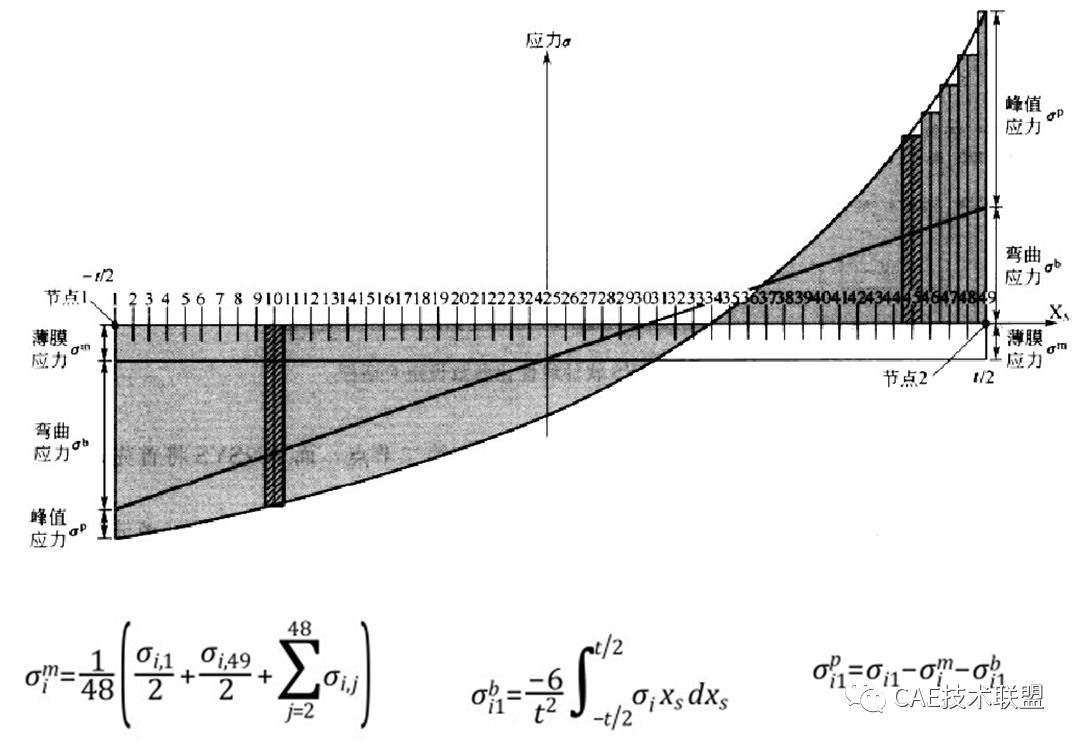

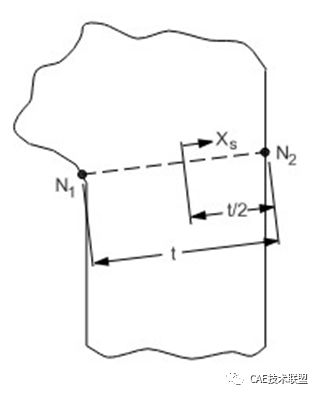

3、应力线性化理论

membranevalues of thestress

4、应力线性化方法

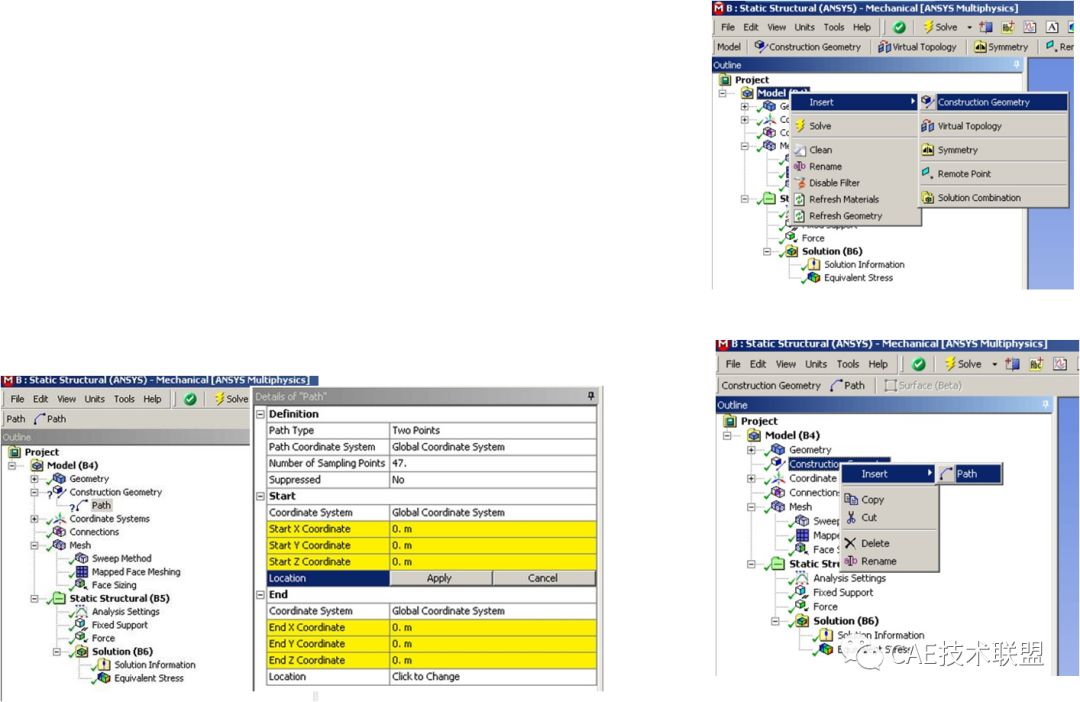

Ø首先，要进行应力线性化，必须定义适当的路径，classic中通过命令【ppath】进行，这里方法是在model标签上右键插入ConstructionGeometry，如图：

Ø选择后，Outline中出现ConstructionGeometry选项，在选项上右键插入path，如图：

Ø插入路径后，显示如下图所示路径的Detail选项卡，黄色区域是对路径的定义区域，目前版本只能定义两点的路径，可已通过选择点、线、面或者坐标的方式定义起、止点【默认的，face模式，则取点为面中心，edge模式，取点为其中点，vertex模式，取点为模型上存在的点，坐标模式，取点为鼠标点击的模型表面任一点，选中的点都可以Detail项中的x，y，z坐标值进行调整。
