AMBA CHI协议学习笔记2-Link层

【本系列文章是我自己对CHI协议的学习笔记，仅供参考，欢迎指正。】

【文中的红色字体是我自己的标注】

一、CHI的六种通道

CHI的通道，有收/发两个方向，在发送方向上，有三个通道分别是REQ，WDAT和SRSP；在接收方向上也是三个通道，分别是CRSP，RDAT和SNP。

对于SN来说，因为不需要支持snoop操作，所以减少了SRSP和SNP。

REQ通道上：read/write command，cache maintenance，DVM request

•SNP通道上：snoop command，DVM operation

•DAT通道上：read/write data，snoop response，read response

•RSP通道上：write/maintenance/completion response，dataless snoop response







三种常用的传输方式：

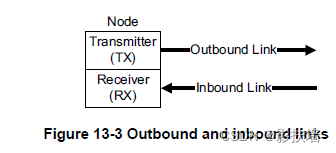

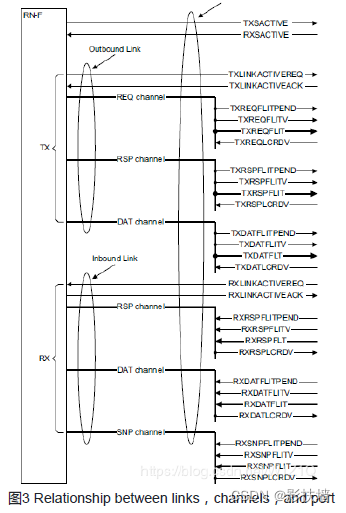

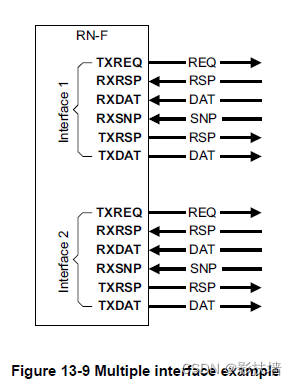

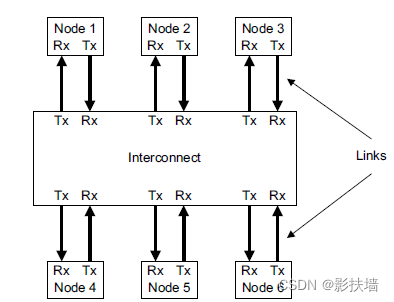

  二、组件之间的port接口

Protocol flit A Protocol flit carries a protocol packet in its payload. In this specification, every protocol packet is mapped into exactly one protocol flit.
Link flit A Link flit carries messages associated with link maintenance. For example, a Transmitter uses a Link flit to return a Link layer Credit, also referred to as an L-Credit, to the Receiver during a link deactivation sequence.
Link flits originate at a link Transmitter and terminate at the link Receiver connected at the other side of the link.

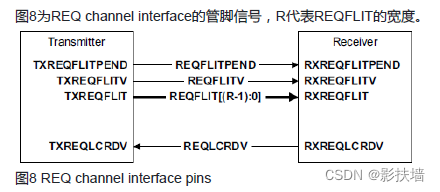

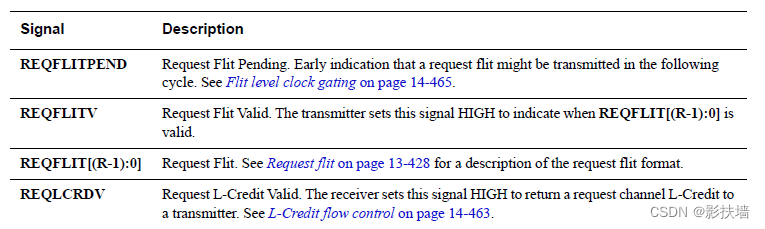

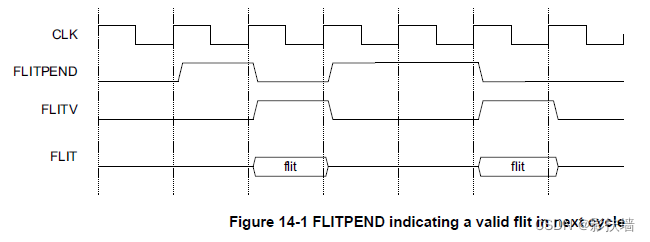

 三、requster 和 completer的req连接，其他的类似。

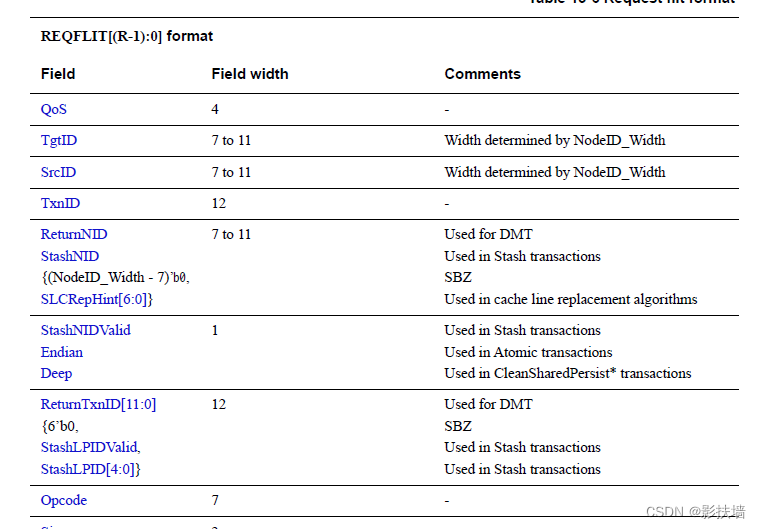

 四，重要域值列表

 此处截图不全，示意而已，后面的不贴了。

TgtID
message都有携带，是message要发送节点的组件NodeID，ICN可以根据这个将message正确发送到目的地；
SrcID
message都有携带，是发送message的组件NodeID，ICN可以根据这个确定那个port发送的message；
HomeNID
原始请求的Home Identifier，Requester在收到CompData之后，用这个域值来决定CompAck的TgtID；用于Slave或HN返回CompData和DataSepResp，在其他data message中该域值必须为0；
ReturnNID
用于决定Slave发送的CompData和DataSepResp的节点，该值可以是HN或原始Requester的NID；该域段只有在HN发往SN的ReadNoSnp、ReadNoSnpSeq和non-store Atomics才有效，其他requests必须为0；
FwdNID
用于DCT传输中CompData响应要发给的Requester，该值必须等于原始request的Requester的NID，只应用于Forward typesnoops，在其它snoop requests中无用且必须为0；
LPID
在request中，和SrcID可以唯一标识一个logical processor；
StashNID
用于标识Stash request的目的地，在StashNIDValid有效时必须是有效值；只应用于Stash request中，在其它requests中无用且必须为0；
StashNIDValid
在Stash命令中指示StashNID是否有效；在其它requests中无用；
StashLPID
用于Stash request和Stash type snoop request中，和StashNID一块确定唯一的Logical Processor；在其它requests中必须为0；
StashLPIDValid
用于Stash request和Stash type snoop request中，指示StashLPID是否有效；在其它requests中无用；
TxnID
同一个源用每个不同TxnID来表示outstanding transactions。Link filts没有单独的TxnID，全部为0；
ReturnTxnID
用于Slave返回CompData和DataSepResp响应的TxnID，它的值可以是HN产生TxnID，或者是原始requester产生的TxnID；
FwdTxnID
等于原始request的TxnID，用于snoop request中；
DBID
Completer返回的响应里携带，Requester用于CompAck或WriteData的TxnID；

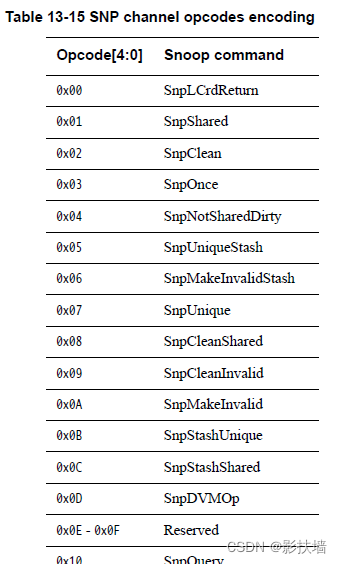

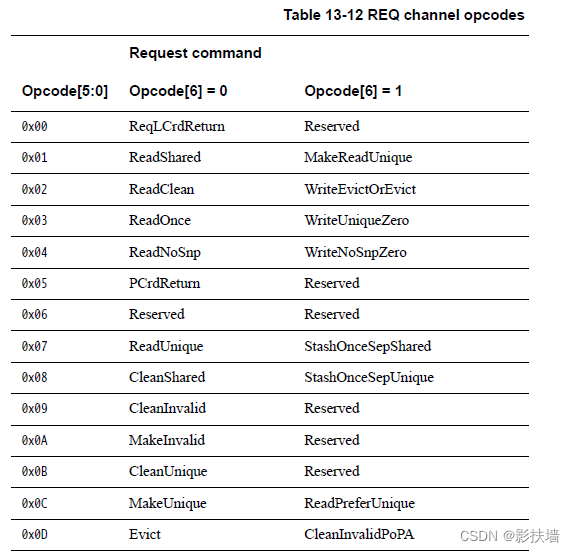

Opcode
Opcode决定了每个message的操作，不同channel支持的Opcode不一样。

Addr
CHI协议支持44-52bits的物理地址，因此REQ和SNP packets在DVM操作中支持49-53的Virtual Address(VA)。
Request messages支持44-53bit地址宽度，Addr[(43-51):0].
Snoop messages支持41-49bit地址宽度，Addr[(43-51):3]；因为snoop操作的数据都是64字节
NS
指示安全还是非安全访问；
Size
指定该笔transaction的data size大小；

Atom 1、2、4、8、16、32 B，  readnosnoop 和 write*ptl小于等于64B，其他都是64B

MemAttr
有Allocate、Cacheable、Device和EWA；
SnpAttr
指示transaction的snoop属性；
LikelyShared
指示的requested data可能在其它RN中存在；
Order
指示transaction的保序需求；

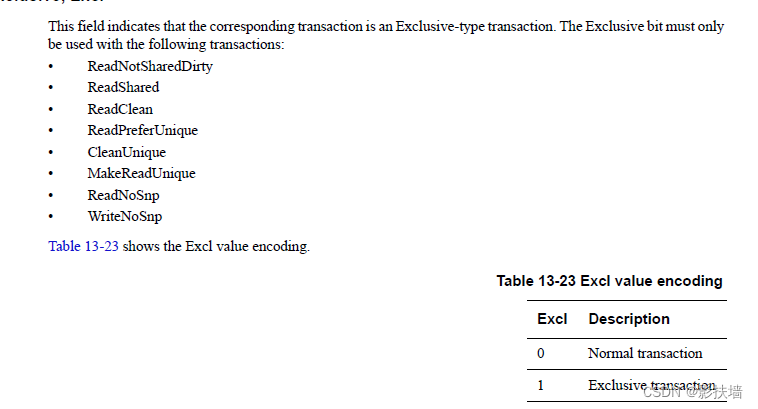

Excl
指示transaction的Exclusive属性；

Endian
用于Atomic transaction的endianness of Data；
AllowRetry
指示transaction是否可以被Retry；
ExpCompAck
指示transaction是否包含CompAck响应；
SnoopMe
指示HN是否需要给Requester发送snoop request，仅用于Atomic requests；
RetToSrc
指示Snoopee是否需要返回一份cacheline data给HN；
DataPull
指示snoop response中是否包含Read request；
DoNotGoToSD
指示Snoopee的cache line能否允许是SD态；
DoNotDataPull
指示Stash的响应是否允许包含Data Pull；
QoS
值越高越高的优先服务等级；
PCrdType
指示grant或return的credit类型；
TraceTag
为了trancing purposes，在transaction用于给packet做标记；
VMIDExt
Virtual Machine Identifier extension，用于扩展VMID的8-16bits
Resp
Response Status，在多个数据packet中，Resp的域必须保持一致；表6为Resp value encoding。
FwdState
指示DCT中Snoopee发给Requester的CompData的cache state，表7为FwdState value encodings
RespErr
该域段用于指示Response的error status
Data
在Data packet中用于传输data payload。
CCID
指示critical 128-bit chunk of the data that is being requested；
DataID
Data Identifier；
BE
指示相应的data byte是否有效。BE域是用于write data，DVM payload和snoop response data。对于read response data，该域段无效且可以为任意值。
DataCheck
用于相应data byte的DataCheck；
Poison
用于指示相应的64bit data chunk是否被poison，是否error。
DataSource
指示响应数据的发送者，用于Read request的CompData，SnpRespData和SnpRespDataPtl，在其他response响应中无效；

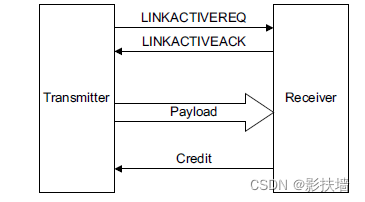

五、link握手

An L-Credit is sent from the Receiver to the Transmitter by asserting the appropriate LCRDV signal for a single clock cycle. There is one LCRDV signal for each channel. See Channel interface signals on page 13-424 for the LCRDV signal naming for each channel.
Each transfer of a flit from the Transmitter to the Receiver consumes 1 L-Credit.
The minimum number of L-Credits that a Receiver can provide is 1. The maximum number of L-Credits that a Receiver can provide is 15. A Receiver must guarantee that it can accept all the flits for which it has issued L-Credits. When the link is active, the Receiver must provide L-Credits in a timely manner without requiring any action on the part of the Transmitter.

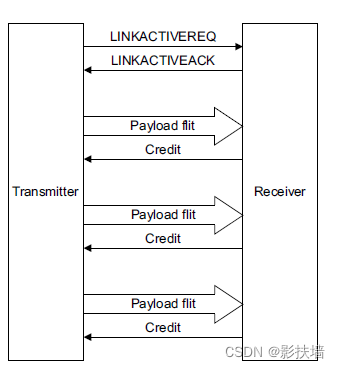

简而言之就是通过 LINKACTIVEREQ and LINKACTIVEACK 使TX和RX都进入run状态，开始发送credit，而flit发送一次就消耗一个credit。



补充： 如上是link层的握手，还有事务层的握手TXSACTIVE 和 RXSACTIVE。

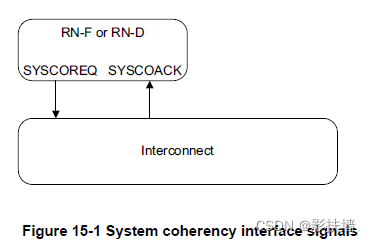

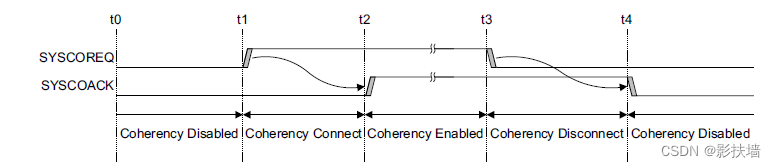

Coherency的握手SYSCOREQ和SYSCOACK，如下
