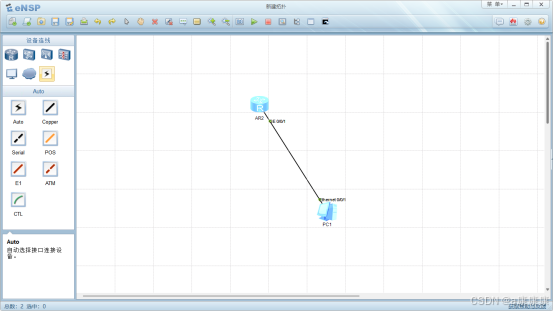

首先拉一台路由器和一台PC

PC的IP地址为：192.168.1.1/24        网关为：192.168.1.254

1. 分析IP包头

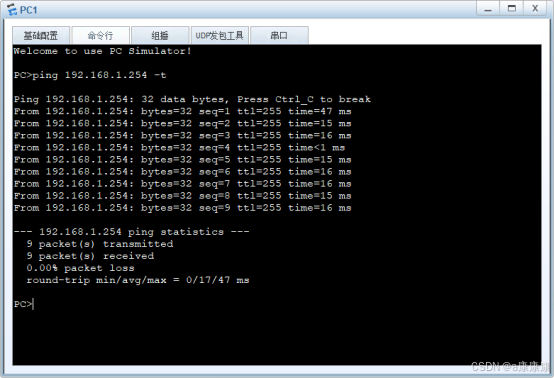

用PC1 ping 网关并进行抓包

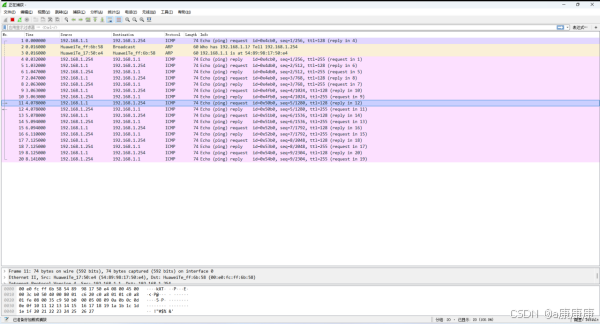

抓包信息如下：

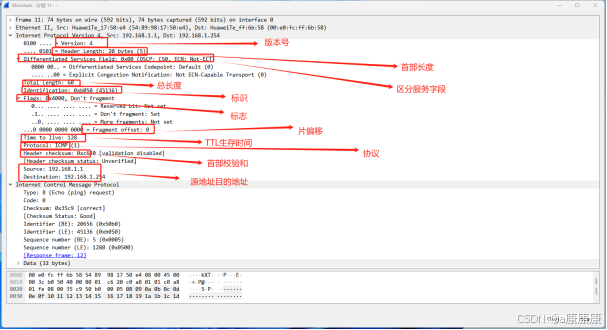

IP包头分析

2.       分析数据分片

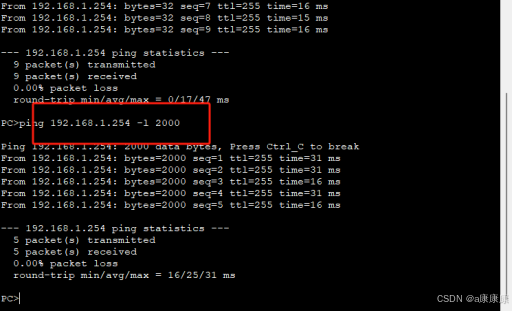

Ping的时候 -l控制报文长度超过1500

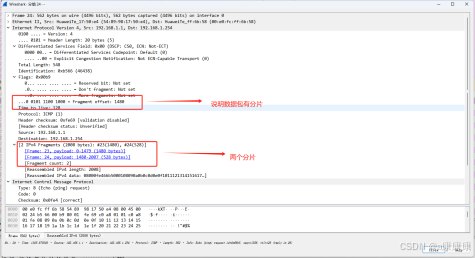

抓包后随机点击一个查看相关信息

a康康康
