基于OpenCV对视频中色块进行追踪

简单学习了OpenCV，使用OpenCV框架对视频中的色块进行跟踪以及绘制轨迹

原视频

Source


首先，我们使用下面的代码将Source.mp4中的一帧截取下来

import cv2
import numpy as np

cap = cv2.VideoCapture('Source.mp4')
#cap = cv2.VideoCapture('C:/Users/Test.mp4')

#创建属性为WINDOW_NORMAL，名字为'Video'的窗口
cv2.namedWindow('Video', cv2.WINDOW_NORMAL)
#设置窗口尺寸为640*480
cv2.resizeWindow('Video', 640, 480)

while True:
    #每次从cap中读取一帧图像
    ret, frame = cap.read()

    #如果读取视频失败则退出循环
    if not ret:
        break

    #正常读取显示图像帧
    cv2.imshow('Video', frame)

    #按下s保存图片（picture.jpg）并退出
    if cv2.waitKey(1) == ord('s'):
        cv2.imwrite('picture.jpg',frame)
        break

cap.release()
cv2.destroyAllWindows()

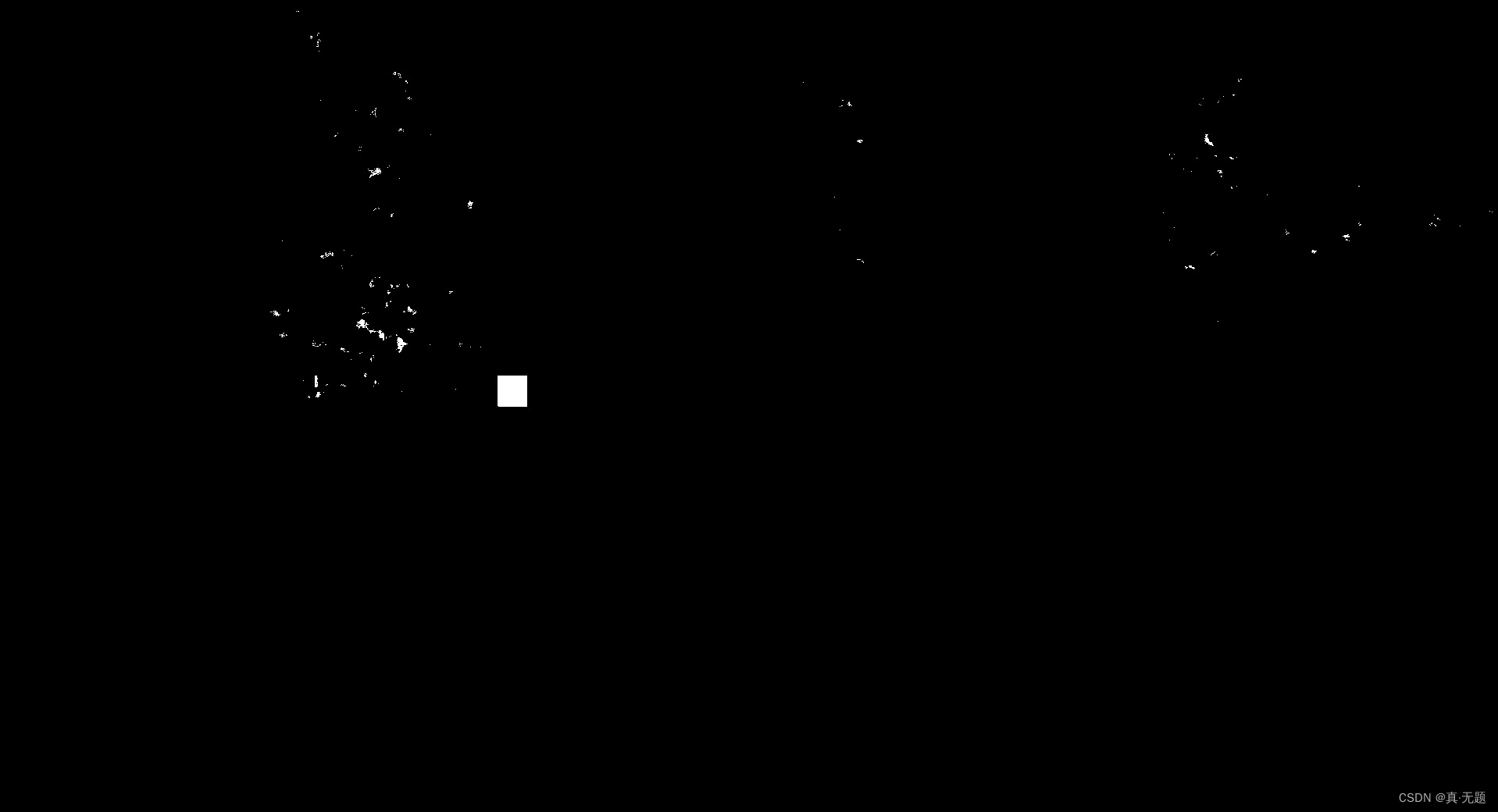

 HSV图片

使用以下代码将截取的图片调黑白图片，图片中只有一个白色矩形色块，将其保存并输出HSV值

# -*- coding:utf-8 -*-

import cv2
import numpy as np

"""
function：读取一张图片，显示出来，转化为HSV色彩空间，并通过滑块调节HSV阈值，实时显示
"""
cv2.namedWindow('BGR', cv2.WINDOW_NORMAL)
cv2.resizeWindow('BGR', 640, 480)

cv2.namedWindow('dst', cv2.WINDOW_NORMAL)
cv2.resizeWindow('dst', 640, 480)

image = cv2.imread('picture.jpg') # 根据路径读取一张图片，opencv读出来的是BGR模式
cv2.imshow("BGR", image) # 显示图片

hsv_low = np.array([0, 0, 0])
hsv_high = np.array([179, 255, 255])

# 下面几个函数，写得有点冗余
def h_low(value):
    hsv_low[0] = value

def h_high(value):
    hsv_high[0] = value

def s_low(value):
    hsv_low[1] = value

def s_high(value):
    hsv_high[1] = value

def v_low(value):
    hsv_low[2] = value

def v_high(value):
    hsv_high[2] = value

cv2.namedWindow('image',cv2.WINDOW_AUTOSIZE)

#H low：
#    0：指向整数变量的可选指针，该变量的值反映滑块的初始位置。
#  179：表示滑块可以达到的最大位置的值为179，最小位置始终为0。
#h_low：指向每次滑块更改位置时要调用的函数的指针，指针指向h_low元组，有默认值0。
cv2.createTrackbar('H low', 'image', 0, 179, h_low)
cv2.createTrackbar('H high', 'image', 0, 179, h_high)
cv2.createTrackbar('S low', 'image', 0, 255, s_low)
cv2.createTrackbar('S high', 'image', 0, 255, s_high)
cv2.createTrackbar('V low', 'image', 0, 255, v_low)
cv2.createTrackbar('V high', 'image', 0, 255, v_high)

while True:
    dst = cv2.cvtColor(image, cv2.COLOR_BGR2HSV) # BGR转HSV
    dst = cv2.inRange(dst, hsv_low, hsv_high) # 通过HSV的高低阈值，提取图像部分区域
    cv2.imshow('dst', dst)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break
    if cv2.waitKey(1) == ord('s'):
        print(hsv_low,hsv_high)
        cv2.imwrite('HSV_pic.jpg',dst)
cv2.destroyAllWindows()

 视频

利用OpenCV将实时读取视频流，将每一帧的图像转换为hsv类型，标记HSV值为设置的值，使用findContours()函数找出轮廓，通过contourArea()函数，经过判断找出最大面积的那个轮廓，最后使用drawContours()函数画出轮廓。

import cv2
import numpy as np

cap = cv2.VideoCapture('Source.mp4')#入口
cv2.namedWindow('Video', cv2.WINDOW_NORMAL)
cv2.resizeWindow('Video', 640, 480)#窗口大小

lower_green = np.array([30,205,200])    #hsv值  # lower_green = np.array([30, 220,188])
upper_green = np.array([40,255,255])            # upper_green = np.array([34, 254,215])

while True:
    ret, frame = cap.read() #每次从cap中读取一帧图像
    if not ret:             #如果读取视频失败则退出循环
        break

    hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)
    cv2.imshow('Video', frame)  #正常读取显示图像帧

    mask = cv2.inRange(hsv, lower_green, upper_green)
    contours, hierarchy = cv2.findContours(mask.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)

    #找最大面积的那个
    max = 0.0
    max_num = 0
    if len(contours) > 1:       # 找到面积最大的轮廓
        for i in range(len(contours)):
            c = cv2.contourArea(contours[i])
            if c > max:
                max = c
                max_num = i

    M = cv2.moments(contours[max_num])#中点
    cx = int(M['m10']/M['m00'])#这两行是计算中心点坐标
    cy = int(M['m01']/M['m00'])
    print((cx, cy))
    frame = cv2.circle(frame, (cx, cy), 3, (0, 0, 255), -1)
    result=cv2.drawContours(frame, contours[max_num], -1, (0,0,255), 3)#最终图像

    cv2.imshow('result',result)
    if cv2.waitKey(1) == ord('q'):
        cv2.imwrite('picture.jpg',frame)
        break

#释放
cap.release()
cv2.destroyAllWindows()

mid_demo



绘制轨迹

首先获取视频的第一帧，找出轮廓的中点并保存在pot列表中，然后读取视频，依次计算并保存，使用line()函数在视频上层画线，最后使用add()函数将画的轨迹展示在原视频上。

import cv2
import numpy as np


cap = cv2.VideoCapture('hwk.mp4')
cv2.namedWindow('Video', cv2.WINDOW_NORMAL)
cv2.resizeWindow('Video', 640, 480)
#hsv值
lower_green = np.array([32,205,199])    # lower_green = np.array([30, 220,188])
upper_green = np.array([39,255,255])    # upper_green = np.array([34, 254,215])

#这里可以使用moments函数计算中点并保存
pot = [(121,123)]#保留点的位置

ret_old, frame_old = cap.read() #每次从cap中读取第一帧图像
hsv_old = cv2.cvtColor(frame_old, cv2.COLOR_BGR2HSV)

mask_L = np.zeros_like(frame_old)

while True:
    ret_new, frame_new = cap.read() #每次从cap中读取一帧图像
    if not ret_old:             #如果读取视频失败则退出循环
        break

    hsv_new = cv2.cvtColor(frame_new, cv2.COLOR_BGR2HSV)

    cv2.imshow('Video', frame_new)  #正常读取显示图像帧

    mask = cv2.inRange(hsv_new, lower_green, upper_green)
    contours, hierarchy = cv2.findContours(mask.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_NONE)

    #找最大面积的那个
    max = 0.0
    max_num = 0
    if len(contours) > 1:       # 找到面积最大的轮廓
        for i in range(len(contours)):
            c = cv2.contourArea(contours[i])
            if c > max:
                max = c
                max_num = i
            #c = max(contours, key=cv2.contourArea)

    M = cv2.moments(contours[max_num])#中点
    cx = int(M['m10']/M['m00'])#这两行是计算中心点坐标
    cy = int(M['m01']/M['m00'])
    pot.append((cx,cy))
    print((cx, cy))

    a = 121
    b = 123
    for x, y in (pot):
        mask_L = cv2.line(mask_L, (a,b),(x,y), (0, 0, 255), 2)#画直线
        pot_old = cv2.circle(frame_old,(a,b),3,(0, 0, 255), -1)#画点
        a = x
        b = y

    #pot_old = cv2.circle(frame_old, (cx, cy), 3, (0, 0, 255), -1)

    result_old = cv2.drawContours(frame_new, contours[max_num], -1, (0,0,255), 3)
    #print(contours[max_num])

    # 更新上一帧的图像和追踪点
    hsv_old = hsv_new.copy()
    #frame_old = frame_new.copy()
    img = cv2.add(mask_L, frame_new)

    cv2.imshow('frame',img)

    if cv2.waitKey(1) == ord('q'):
        cv2.imwrite('picture.jpg',frame_old)
        break

#释放
cap.release()
cv2.destroyAllWindows()

final_demo
