计算机组成原理——第三章（7）

磁盘存储器

这一小节我们讲一下磁盘存储器，包括磁盘原理（磁头、柱面、扇区、道密度、面密度、位密度、平均存取时间、数据传输率）、磁盘阵列RAID（RAID0、RAID1等特点）

1.磁盘原理

1.1磁盘设备的组成

磁盘分为存储区域和硬盘存储器

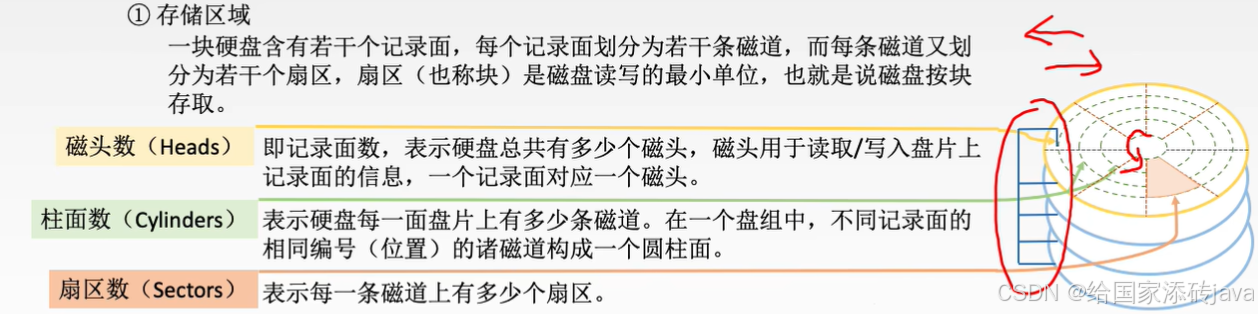

存储区域包括磁头数（记录面数）、柱面数（记录有多少条磁道）、扇区数（每条磁道有多少个扇区）

考点：磁盘存储器的最小读写单位是1扇区

磁盘存储器由磁盘驱动器、磁盘控制器、盘片组成

磁盘驱动器：核心部件是磁头组件和盘片组件，控制磁头往里往外活动和让盘面转起来

磁盘控制器：是磁盘存储器和主机的接口

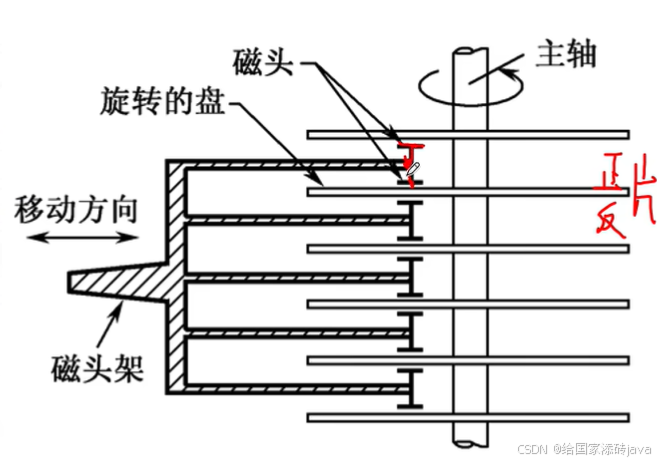

我们的磁盘其实正反面都涂有磁性材料，我们的磁头也会有上下两个读写磁头

1.2性能指标

磁盘的容量

一个磁盘所能存储的字节总数称为磁盘容量，有非格式化容量和格式化容量之分，非格式化指的是磁表面可以利用的磁化单元总数，而格式化需要空着一些磁盘当做备用，因此格式化容量<非格式化容量

记录密度

 道密度：沿着磁盘半径方向单位长度上的磁道数

位密度：磁道单位长度上记录的二进制代码位数

面密度：道密度*位密度

注意：一个磁盘内所有的磁道记录数是一样的，和磁道的周长没有关系，所以每个磁道的位密度都不同

平均存取时间

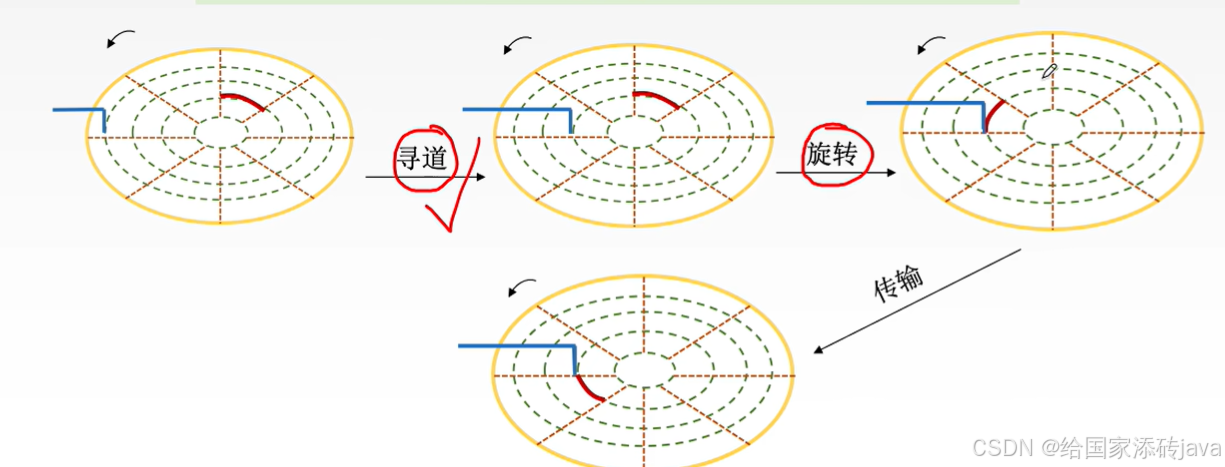

平均存取时间=存道时间（磁头移动到目的磁道）+旋转延迟时间（磁头定位到所在扇区）+传输时间（传输数据所花费的时间）

寻道时间和旋转延迟时间通常取平均值

需要注意的是，有些题目会告诉你磁盘旋转一周的时间，这其中包括读取（传输）时间+通过间隙时间

数据传输率

磁盘存储器在单位时间内向主机传送数据的字节数

1.3磁盘地址

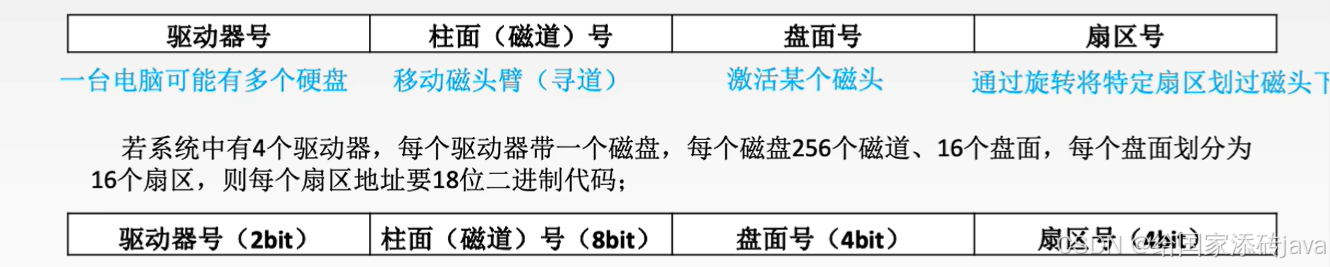

主机向磁盘控制器发送寻址信息，我们需要给磁盘地址编号，告诉它在哪个硬盘？呢个柱面（磁道）号？哪个盘面号？扇区号？

2.磁盘阵列RAID

2.1思想

将多个物理磁盘组成一个逻辑盘，数据在多个物理盘上分割交叉存储、并行访问，具有更好的存储性能、可靠性和安全性

考点：RAID技术对于磁盘的磁记录密度和磁盘利用率没有影响

2.2RAID0

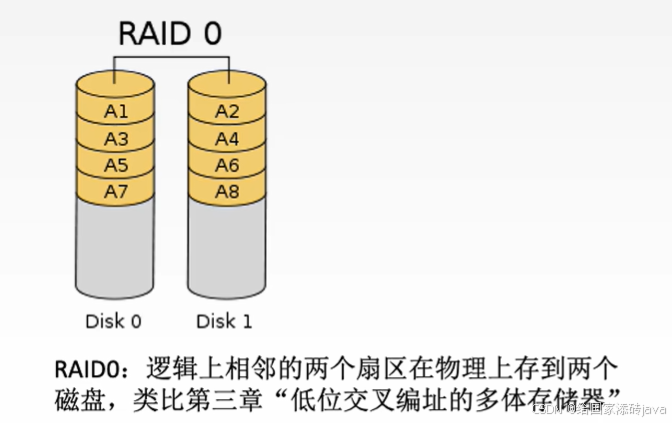

无冗余和无效验的磁盘阵列

缺点：当某一个数据损坏掉的时候，那么我们就无法恢复数据 ，更不能效验数据，没有容错能力

2.3RAID1

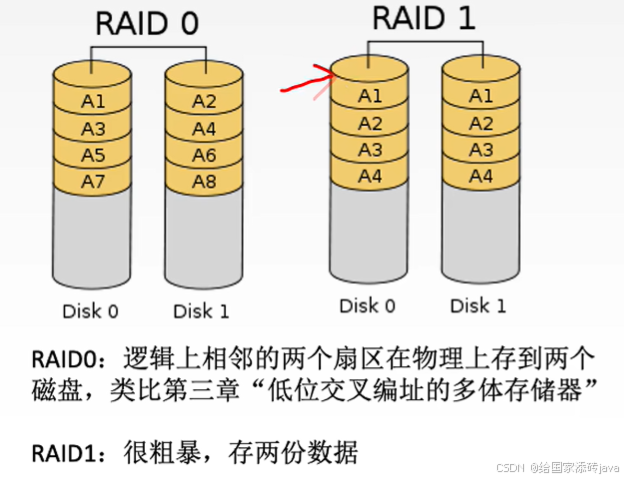

为了让数据更加安全，采用镜像磁盘阵列

代价就是存储空间会被浪费一半

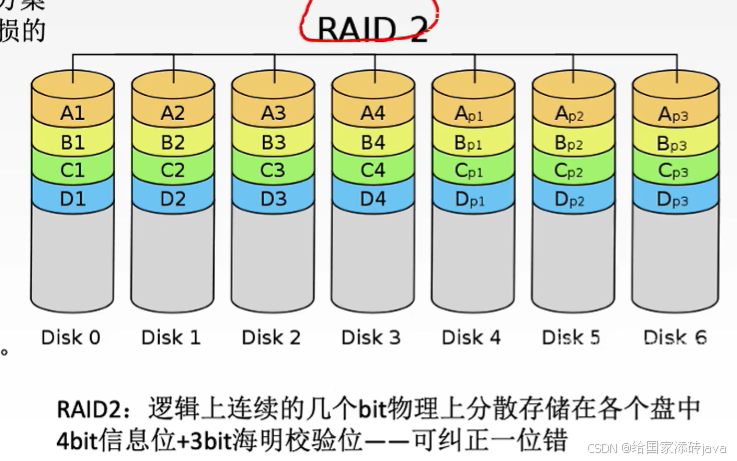

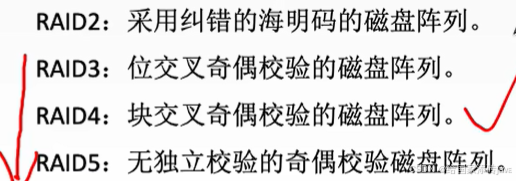

2.4RAID2~5

RAID2~5大家了解一下

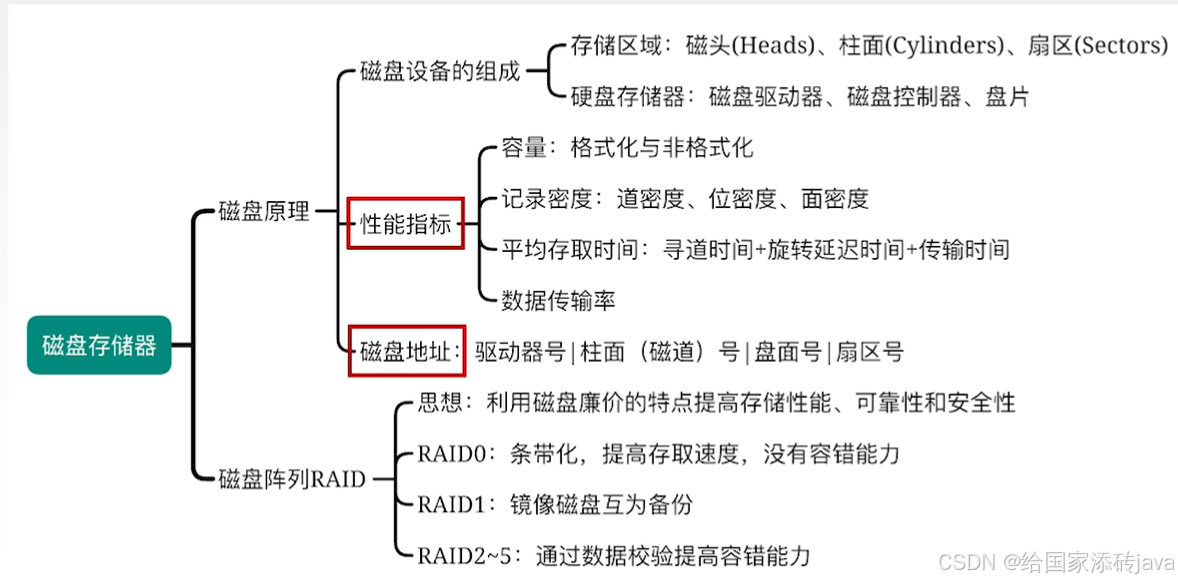

 思维导图
