⼤家如果想⾃⼰组装电脑的话，肯定需要购买⼀个 CPU ，但是存储器⽅⾯的设备，分类⽐较多，那我们肯定不能只买⼀种存储器，⽐如你除了要买内存，还要买硬盘，⽽针对硬盘我们还可以选择是固态硬盘还是机械硬盘。

相信⼤家都知道内存和硬盘都属于计算机的存储设备，断电后内存的数据是会丢失的，⽽硬盘则不会，因为硬盘是持久化存储设备，同时也是⼀个 I/O 设备。

但其实 CPU 内部也有存储数据的组件，这个应该⽐较少⼈注意到，⽐如 寄存器、 CPU L1/L2/L3 Cache 也都是属于存储设备，只不过它们能存储的数据⾮常⼩，但是它们因为靠近 CPU 核⼼，所以访问速度都⾮常快，快过硬盘好⼏个数量级别。

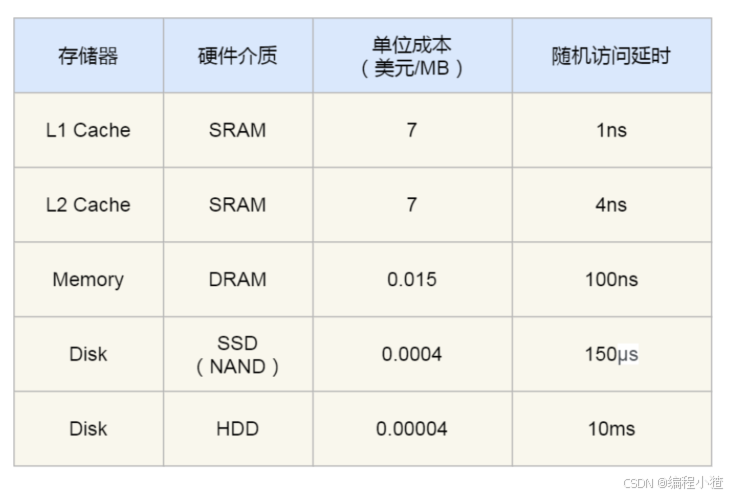

问题来了， 那机械硬盘、固态硬盘、内存这三个存储器，到底和 CPU L1 Cache 相⽐速度差多少倍呢？

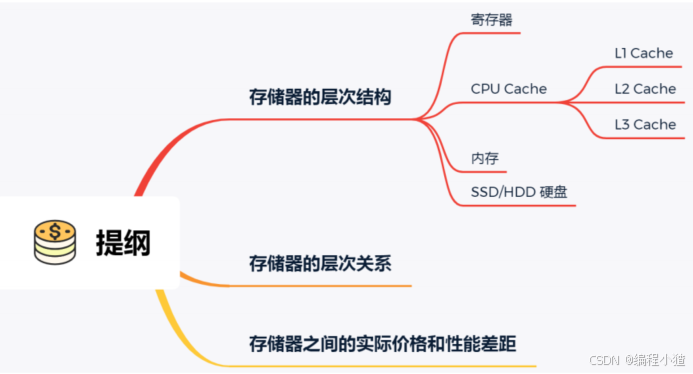

在回答这个问题之前，我们先来看看「 存储器的层次结构 」，好让我们对存储器设备有⼀个整体的认识。

存储器的层次结构

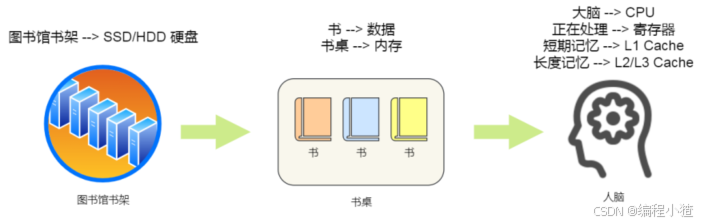

我们想象中⼀个场景，⼤学期末准备考试了，你前去图书馆临时抱佛脚。那么，在看书的时候，我们的⼤脑会思考问题，也会记忆知识点，另外我们通常也会把常⽤的书放在⾃⼰的桌⼦上，当我们要找⼀本不常⽤的书，则会去图书馆的书架找。

就是这么⼀个⼩⼩的场景，已经把计算机的存储结构基本都涵盖了。

我们可以把 CPU ⽐喻成我们的⼤脑，⼤脑正在思考的东⻄，就好⽐ CPU 中的 寄存器 ，处理速度是最快的，但是能存储的数据也是最少的，毕竟我们也不能⼀下同时思考太多的事情，除⾮你练过。

我们⼤脑中的记忆，就好⽐ CPU Cache ，中⽂称为 CPU ⾼速缓存，处理速度相⽐寄存器慢了⼀点，但是能存储的数据也稍微多了⼀些。

CPU Cache 通常会分为 L1 、 L2 、 L3 三层，其中 L1 Cache 通常分成「数据缓存」和「指令缓存」， L1是距离 CPU 最近的，因此它⽐ L2 、 L3 的读写速度都快、存储空间都⼩。我们⼤脑中短期记忆，就好⽐L1 Cache，⽽⻓期记忆就好⽐ L2/L3 Cache 。

寄存器和 CPU Cache 都是在 CPU 内部，跟 CPU 挨着很近，因此它们的读写速度都相当的快，但是能存储的数据很少，毕竟 CPU 就这么丁点⼤。

知道 CPU 内部的存储器的层次分布，我们放眼看看 CPU 外部的存储器。当我们⼤脑记忆中没有资料的时候，可以从书桌或书架上拿书来阅读，那我们桌⼦上的书，就好⽐内存，我们虽然可以⼀伸⼿就可以拿到，但读写速度肯定远慢于寄存器，那图书馆书架上的书，就好⽐硬盘，能

存储的数据⾮常⼤，但是读写速度相⽐内存差好⼏个数量级，更别说跟寄存器的差距了。

我们从图书馆书架取书，把书放到桌⼦上，再阅读书，我们⼤脑就会记忆知识点，然后再经过⼤脑思考，这⼀系列过程相当于，数据从硬盘加载到内存，再从内存加载到 CPU 的寄存器和 Cache 中，然后再通过CPU 进⾏处理和计算。

对于存储器，它的速度越快、能耗会越⾼、⽽且材料的成本也是越贵的，以⾄于速度快的存储器的容量都 ⽐较⼩。

CPU ⾥的寄存器和 Cache ，是整个计算机存储器中价格最贵的，虽然存储空间很⼩，但是读写速度是极快的，⽽相对⽐较便宜的内存和硬盘，速度肯定⽐不上 CPU 内部的存储器，但是能弥补存储空间的不⾜。

存储器通常可以分为这么⼏个级别：

寄存器

最靠近 CPU 的控制单元和逻辑计算单元的存储器，就是寄存器了，它使⽤的材料速度也是最快的，因此价格也是最贵的，那么数量不能很多。

存储器的数量通常在⼏⼗到⼏百之间，每个寄存器可以⽤来存储⼀定的字节（ byte ）的数据。⽐如：

32 位 CPU 中⼤多数寄存器可以存储 4 个字节；
64 位 CPU 中⼤多数寄存器可以存储 8 个字节。

寄存器的访问速度⾮常快，⼀般要求在半个 CPU 时钟周期内完成读写， CPU 时钟周期跟 CPU 主频息息相关，⽐如 2 GHz 主频的 CPU ，那么它的时钟周期就是 1/2G ，也就是 0.5ns （纳秒）。

CPU 处理⼀条指令的时候，除了读写寄存器，还需要解码指令、控制指令执⾏和计算。如果寄存器的速度太慢，则会拉⻓指令的处理周期，从⽽给⽤户的感觉，就是电脑「很慢」。

CPU Cache

CPU Cache ⽤的是⼀种叫 SRAM （ Static Random-Access Memory ，静态随机存储器） 的芯⽚。

SRAM 之所以叫「静态」存储器，是因为只要有电，数据就可以保持存在，⽽⼀旦断电，数据就会丢失了。

在 SRAM ⾥⾯，⼀个 bit 的数据，通常需要 6 个晶体管，所以 SRAM 的存储密度不⾼，同样的物理空间下，能存储的数据是有限的，不过也因为 SRAM 的电路简单，所以访问速度⾮常快。

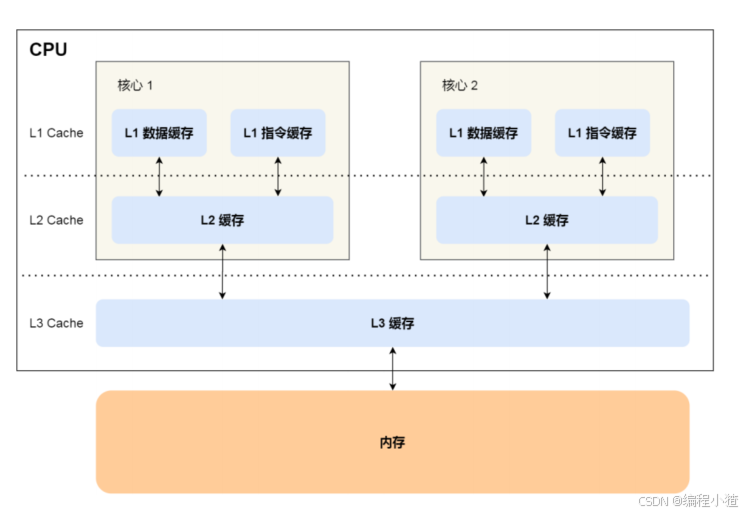

CPU 的⾼速缓存，通常可以分为 L1 、 L2 、 L3 这样的三层⾼速缓存，也称为⼀级缓存、⼆次缓存、三级缓存。

L1 高速缓存

L1 ⾼速缓存的访问速度⼏乎和寄存器⼀样快，通常只需要 2~4 个时钟周期，⽽⼤⼩在⼏⼗ KB 到⼏百KB 不等。

每个 CPU 核⼼都有⼀块属于⾃⼰的 L1 ⾼速缓存，指令和数据在 L1 是分开存放的，所以 L1 ⾼速缓存通常分成 指令缓存 和 数据缓存 。

在 Linux 系统，我们可以通过这条命令，查看 CPU ⾥的 L1 Cache 「数据」缓存的容量⼤⼩：

$ cat /sys/devices/system/cpu/cpu0/cache/index0/size
32K

⽽查看 L1 Cache 「指令」缓存的容量⼤⼩，则是：

$ cat /sys/devices/system/cpu/cpu0/cache/index1/size
32K

L2 高速缓存

L2 ⾼速缓存同样每个 CPU 核⼼都有，但是 L2 ⾼速缓存位置⽐ L1 ⾼速缓存距离 CPU 核⼼更远，它⼤⼩⽐ L1 ⾼速缓存更⼤， CPU 型号不同⼤⼩也就不同，通常⼤⼩在⼏百 KB 到⼏ MB 不等，访问速度则更慢，速度在 10~20 个时钟周期。

在 Linux 系统，我们可以通过这条命令，查看 CPU ⾥的 L2 Cache 的容量⼤⼩：

$ cat /sys/devices/system/cpu/cpu0/cache/index2/size
256K

L3 高速缓存

L3 ⾼速缓存通常是多个 CPU 核⼼共⽤的，位置⽐ L2 ⾼速缓存距离 CPU 核⼼更远，⼤⼩也会更⼤些，通常⼤⼩在⼏ MB 到⼏⼗ MB 不等，具体值根据 CPU 型号⽽定。

访问速度相对也⽐较慢⼀些，访问速度在 20~60 个时钟周期。

在 Linux 系统，我们可以通过这条命令，查看 CPU ⾥的 L3 Cache 的容量⼤⼩：

$ cat /sys/devices/system/cpu/cpu0/cache/index3/size
3072K

内存

内存⽤的芯⽚和 CPU Cache 有所不同，它使⽤的是⼀种叫作 DRAM （ Dynamic Random Access Memory ，动态随机存取存储器） 的芯⽚。

相⽐ SRAM ， DRAM 的密度更⾼，功耗更低，有更⼤的容量，⽽且造价⽐ SRAM 芯⽚便宜很多。

DRAM 存储⼀个 bit 数据，只需要⼀个晶体管和⼀个电容就能存储，但是因为数据会被存储在电容⾥，电容会不断漏电，所以需要「定时刷新」电容，才能保证数据不会被丢失，这就是 DRAM 之所以被称为「动态」存储器的原因，只有不断刷新，数据才能被存储起来。

DRAM 的数据访问电路和刷新电路都⽐ SRAM 更复杂，所以访问的速度会更慢，内存速度⼤概在

200~300 个时钟周期之间。

SSD/HDD 硬盘

SSD （ Solid-state disk ）就是我们常说的固体硬盘，结构和内存类似，但是它相⽐内存的优点是断电后数据还是存在的，⽽内存、寄存器、⾼速缓存断电后数据都会丢失。内存的读写速度⽐ SSD ⼤概快 10~1000 倍。

当然，还有⼀款传统的硬盘，也就是机械硬盘（ Hard Disk Drive, HDD ），它是通过物理读写的⽅式来访问数据的，因此它访问速度是⾮常慢的，它的速度⽐内存慢 10W 倍左右。

由于 SSD 的价格快接近机械硬盘了，因此机械硬盘已经逐渐被 SSD 替代了。

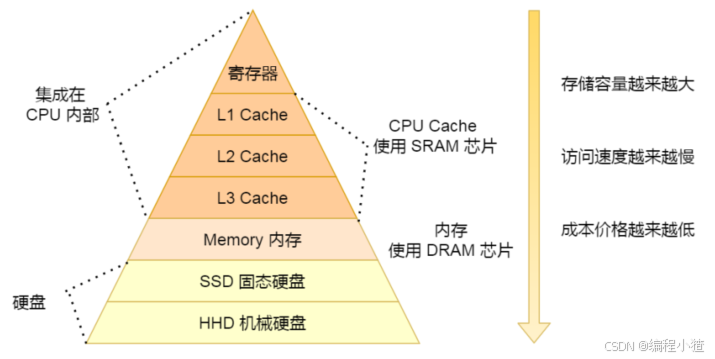

存储器的层次关系

现代的⼀台计算机，都⽤上了 CPU Cahce 、内存、到 SSD 或 HDD 硬盘这些存储器设备了。

其中，存储空间越⼤的存储器设备，其访问速度越慢，所需成本也相对越少。

CPU 并不会直接和每⼀种存储器设备直接打交道，⽽是每⼀种存储器设备只和它相邻的存储器设备打交道。

⽐如， CPU Cache 的数据是从内存加载过来的，写回数据的时候也只写回到内存， CPU Cache 不会直接把数据写到硬盘，也不会直接从硬盘加载数据，⽽是先加载到内存，再从内存加载到 CPU Cache 中。

所以， 每个存储器只和相邻的⼀层存储器设备打交道，并且存储设备为了追求更快的速度，所需的材料成 本必然也是更高，也正因为成本太高，所以 CPU 内部的寄存器、 L1\L2\L3 Cache 只好⽤较⼩的容量，相 反内存、硬盘则可⽤更⼤的容量，这就我们今天所说的存储器层次结构 。
