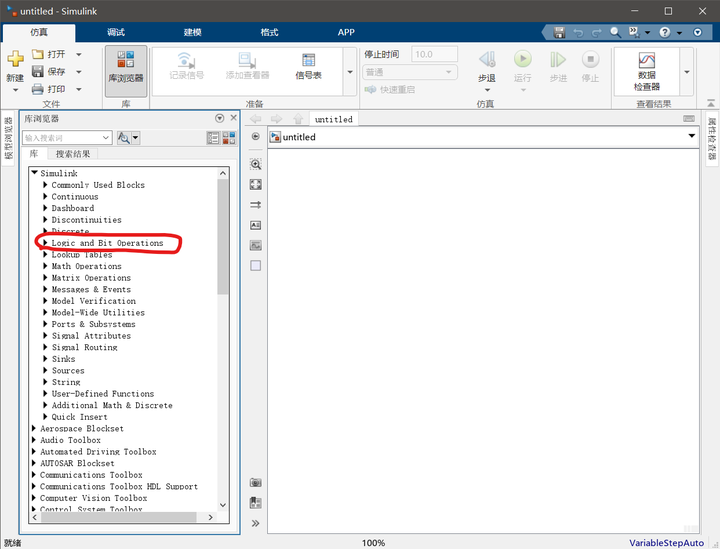

matlab->simulink->库浏览器->logic and bit operations
选择logical operators,默认NAND与非门,在门电路符号上可以修改为AND或其他门电路。
具体电路逻辑图如图:
修改门电路符号,双击门电路,图标形状改为不同:
添加左侧输入,在library中找到输出脉冲:
