连接一个最基本的二阶RLC震荡电阻
元器件的位置如图：

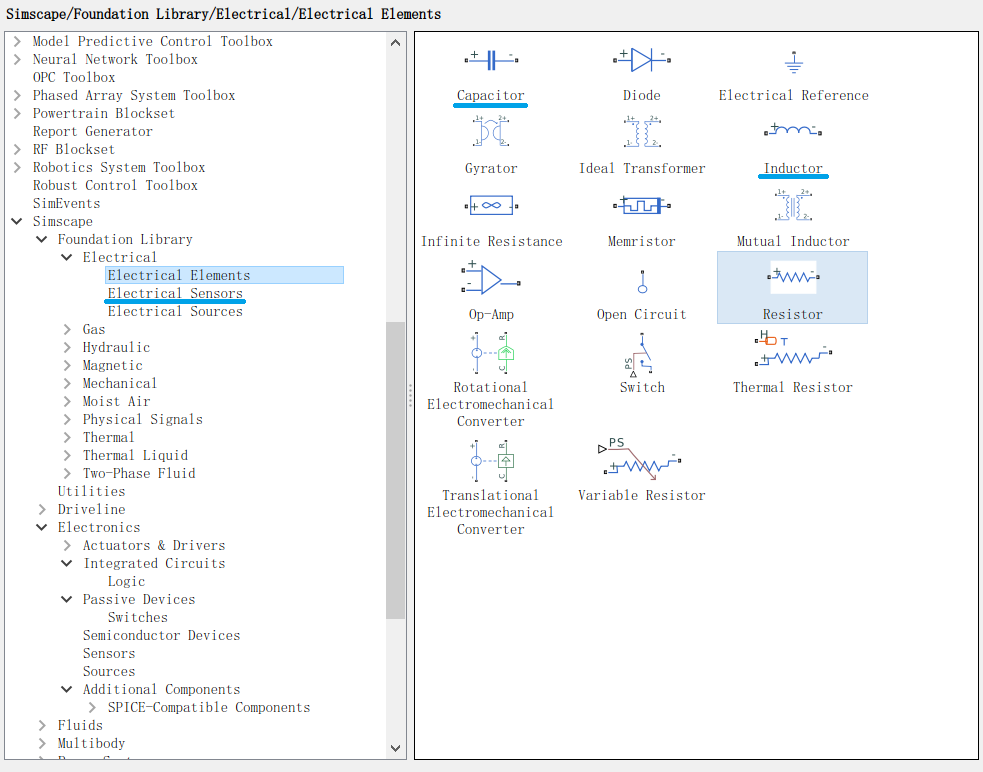

RLC和电流表电压表在Simscape-Foundation Library-Electrical下可以找到，如图：
在这里插入图片描述
单纯利用这些基本电路元件连接运行会出错，还需要接地，并加入Solver Configuration（解决方案模块）
电压表连接示波器需要PS-Simulink Converter（物理模型信号->仿真模型信号转换）

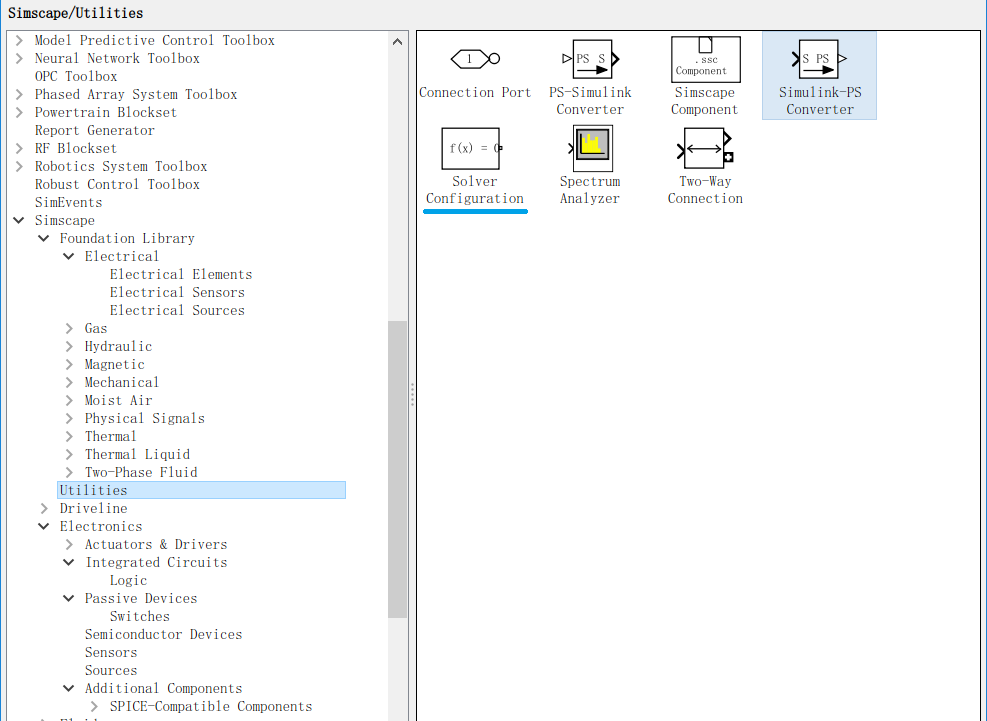

他们两个的位置如图：

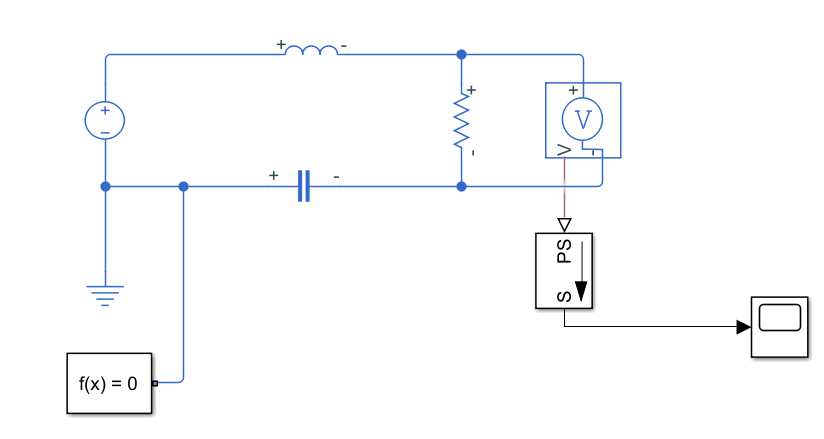

电路连接如图：
在这里插入图片描述
运行结果（感觉不太正常，比如仿真定步长就发散，不知道哪儿错了）
