前言

        因为有些 stm32 的基础，新板子的上手并不是特别难，但网上 MSPM0G3507 的资源特别少，我是跟着 b站的大佬 Torris-Yin 入门的。现在将我的学习成果分享出来，希望大家一同进步。

一、CCS Theia 环境搭建

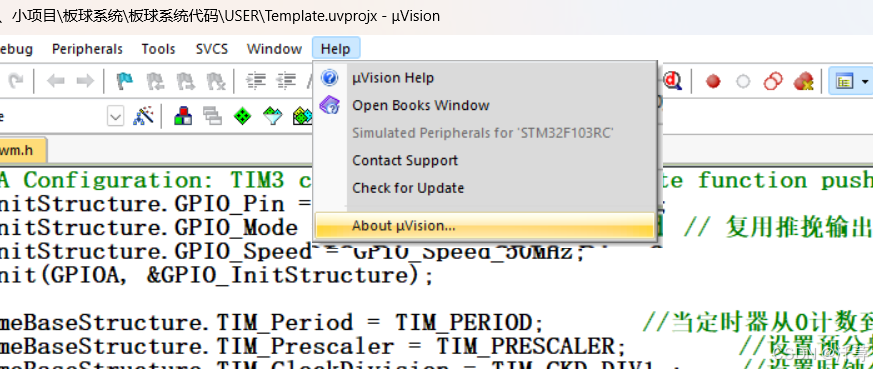

        那要入门这个板子的第一步肯定是环境的搭建。支持 M0 的 IDE 还是挺多的，如 KEIL5，CCS，CCS Theia，IAR。因为我学 stm32 的时候使用的 KEIL5 版本比较低，要搭建 M0 的环境得需要 5.38a 或更高版本，我懒得更新。大家可以点击这个About uVision 查看版本号。

CCS 与 CCS Theia 比起来界面更复杂点。CCS 就类似于 Eclipse，而 CCS Theia 更像 VSCode。IAR和 KEIL5 倒是挺相似，但网上教程很少，基本没人用。所以对新手来说，CCS Theia 更适合点，而且如果使用过 stm32 的 CubeMX 之类的图形化编程就能更快更轻易入手了。所以我使用了 CCS Theia。

1、下载 CCS Theia 与 MSPM0-SDK

        CCS Theia 与 MSPM0-SDK 都可以去 ti 官网 www.ti,com 下载，或者点击下面链接，但记得登录官网填写信息喔。

        CCSTUDIO-THEIA下载

        MSPM0-SDK下载

        如果官网注册不上去或者嫌比较麻烦的同学可以去百度网盘下载：

CCS Theia 下载：

链接: https://pan.baidu.com/s/1kqL1Qx9GVTeP_z-L3rnsEA?pwd=aus8 提取码: aus8

MSPM0-SDK 下载：

链接: https://pan.baidu.com/s/1R3RKqR90ciOWPU2Bo5BGVA?pwd=nryh 提取码: nryh

2、安装 CCS Theia 与 MSPM0-SDK

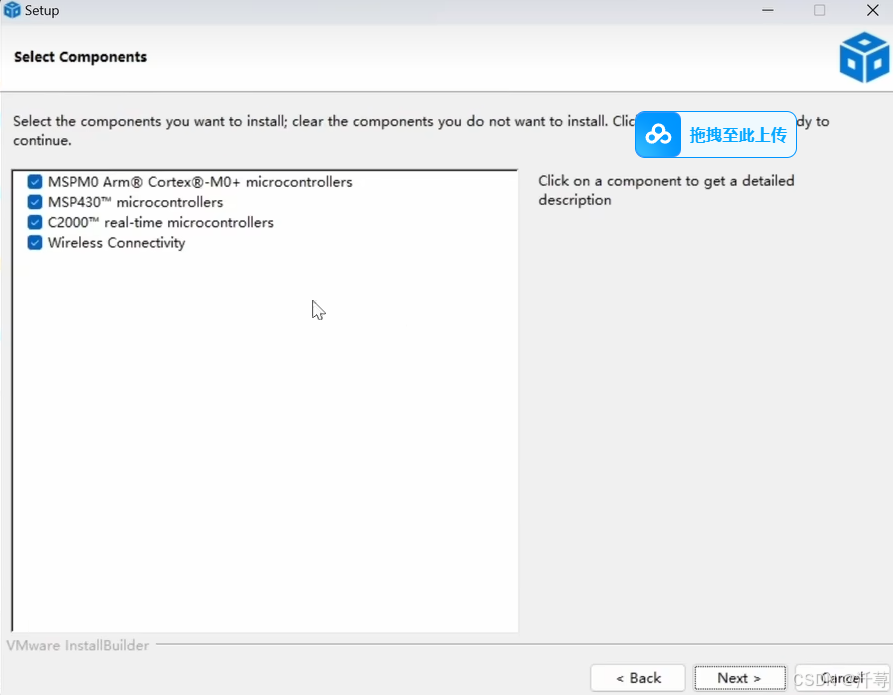

        这下文件的下载和安装都很简单，保持默认，无脑 next 就行。只是在 CCS Theia 安装的时候记得要勾选上 M0 的组件，也就是第一个选项，其他的看实际情况。我的安装路径是 E\ti\ccstheia141

        SDK 是一个开发的工具包，里面有很多 M0 的例程。安装也同样很简单。我的解压路径是  E\ti。

二、点灯例程的运行

        打开CCS Theia ，点击左上角的 File -> Import Project；

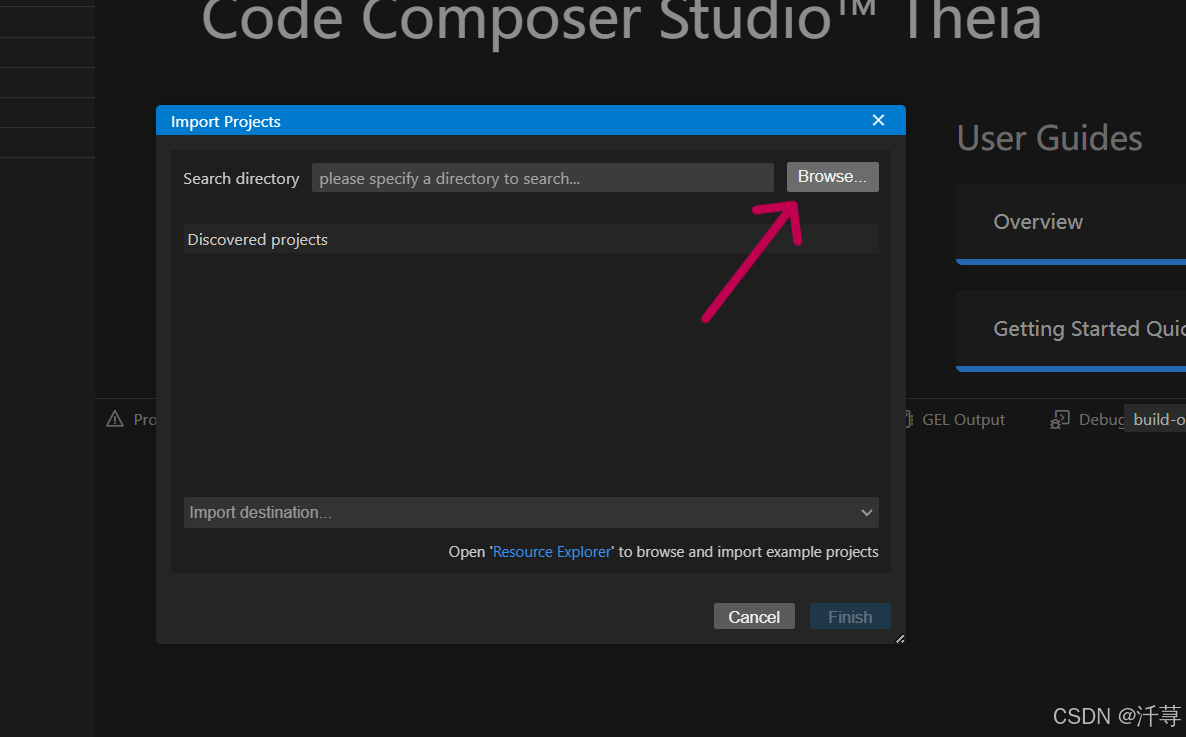

        点击 Browse 浏览文件，找到解压 SDK 的文件目录中；

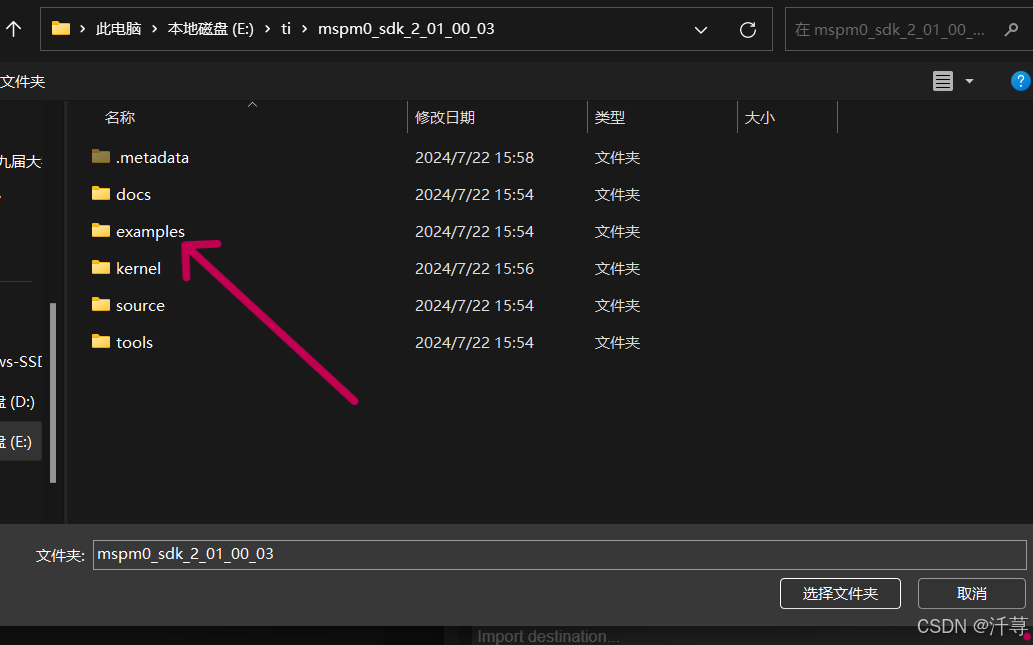

        选择 examples 找到官方例程；

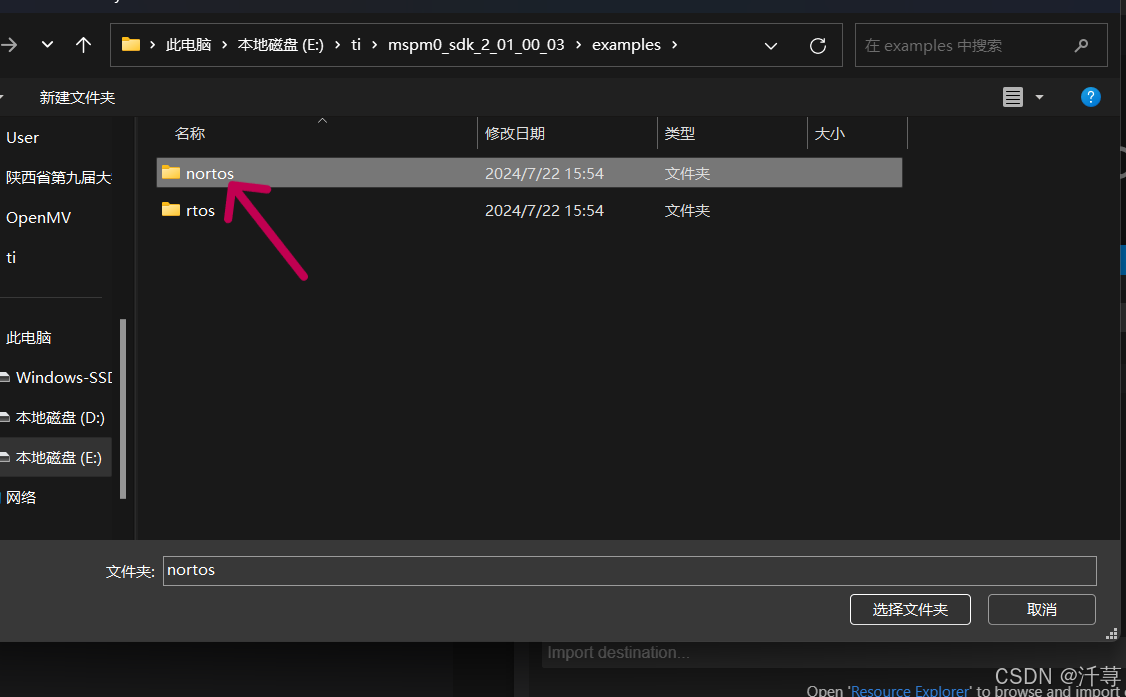

        选择 nortos 不带操作系统；

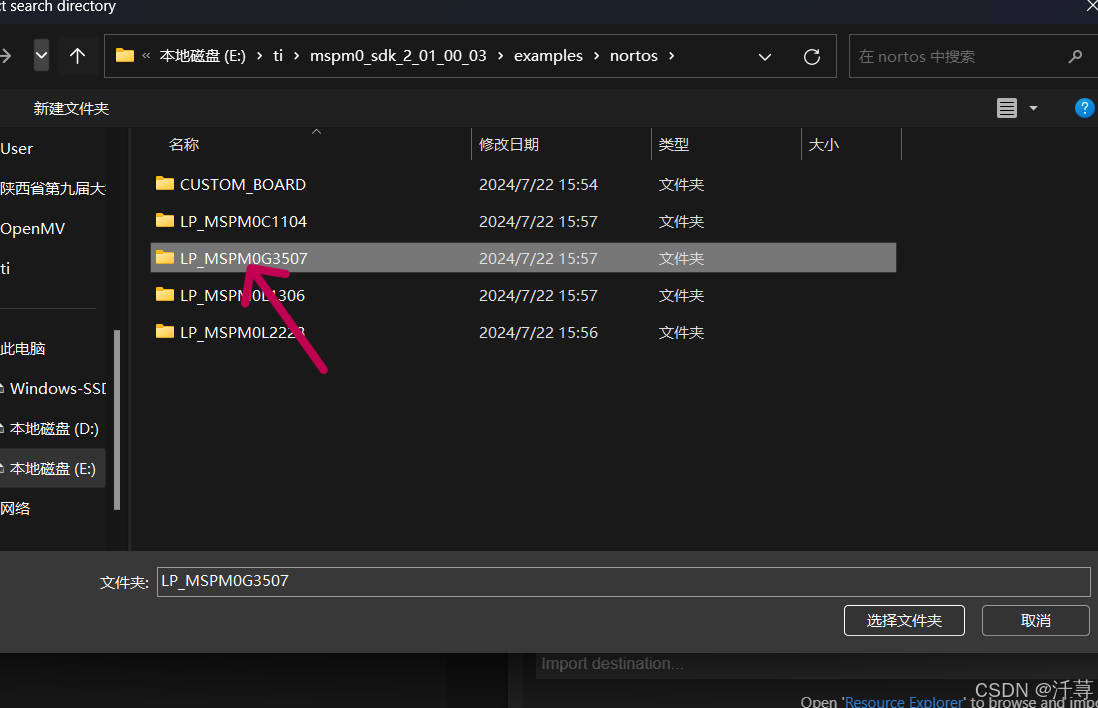

          选择板子型号 M0G3507；

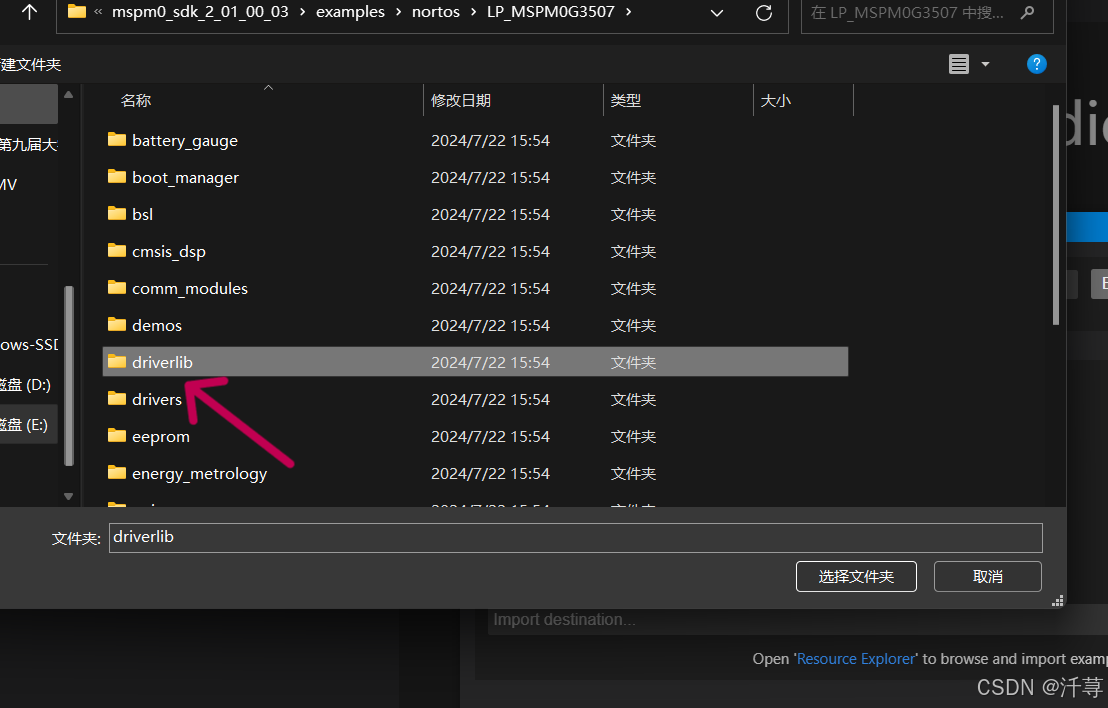

        选择driverlib；

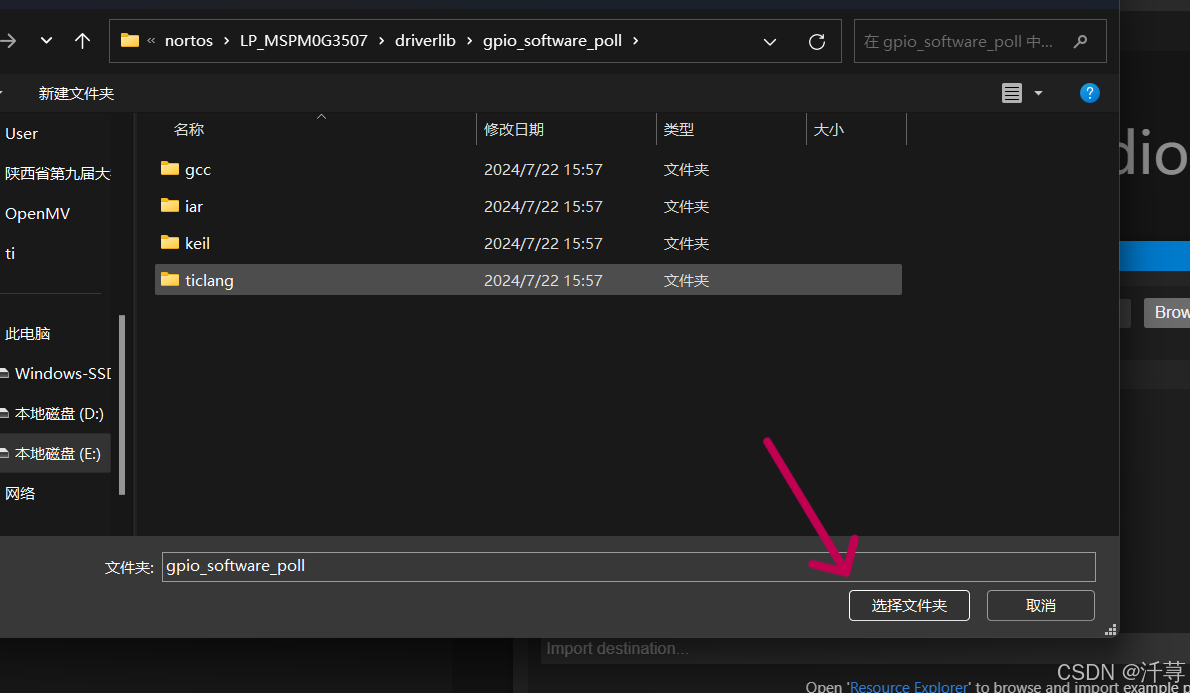

        点击选择文件夹；

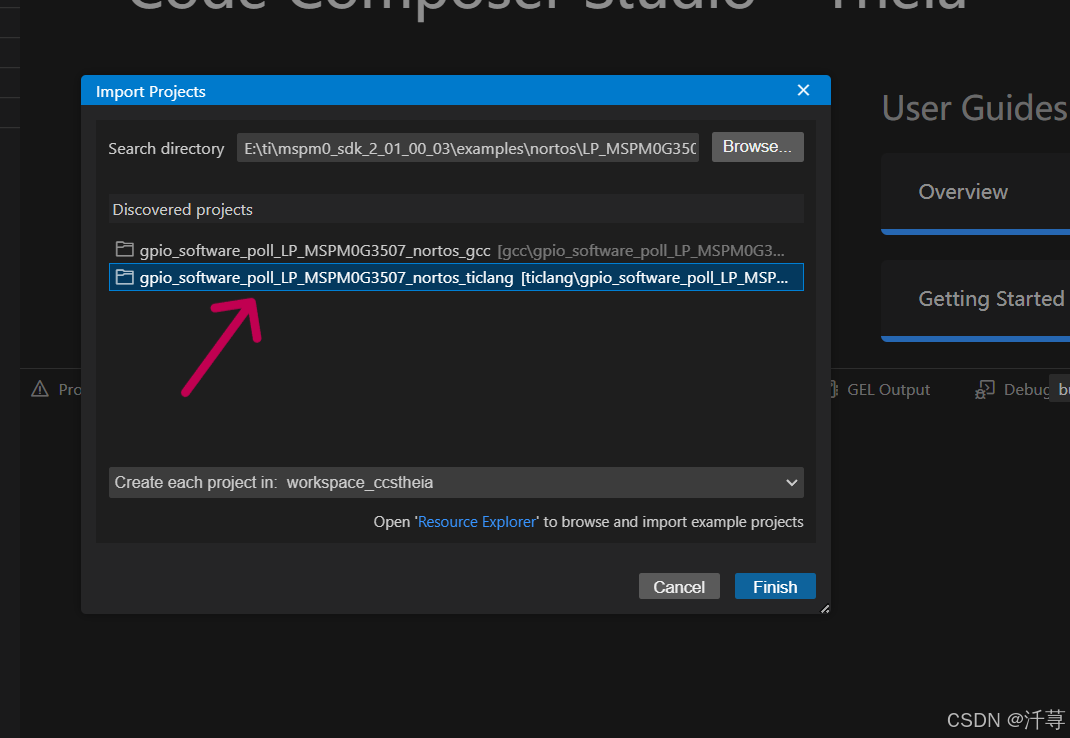

         两个文件形式随便选择，我选择下面的形式。

        点击 gpio_software_poll.c

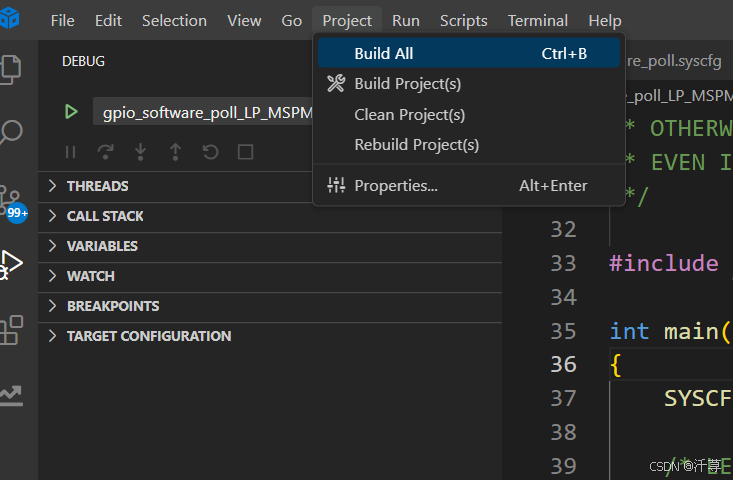

        点击 Project -> Build All 编译；

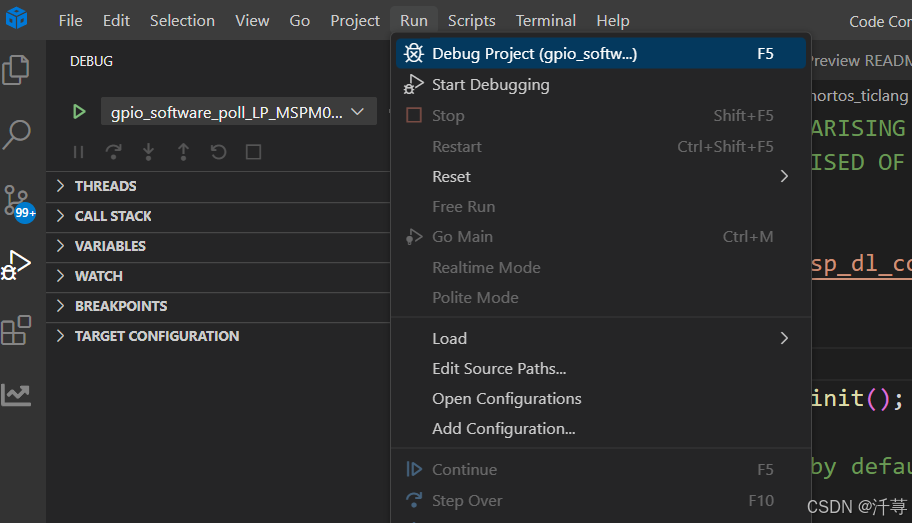

        连接板子后，点击 Run -> Debug Project 烧录代码即可。

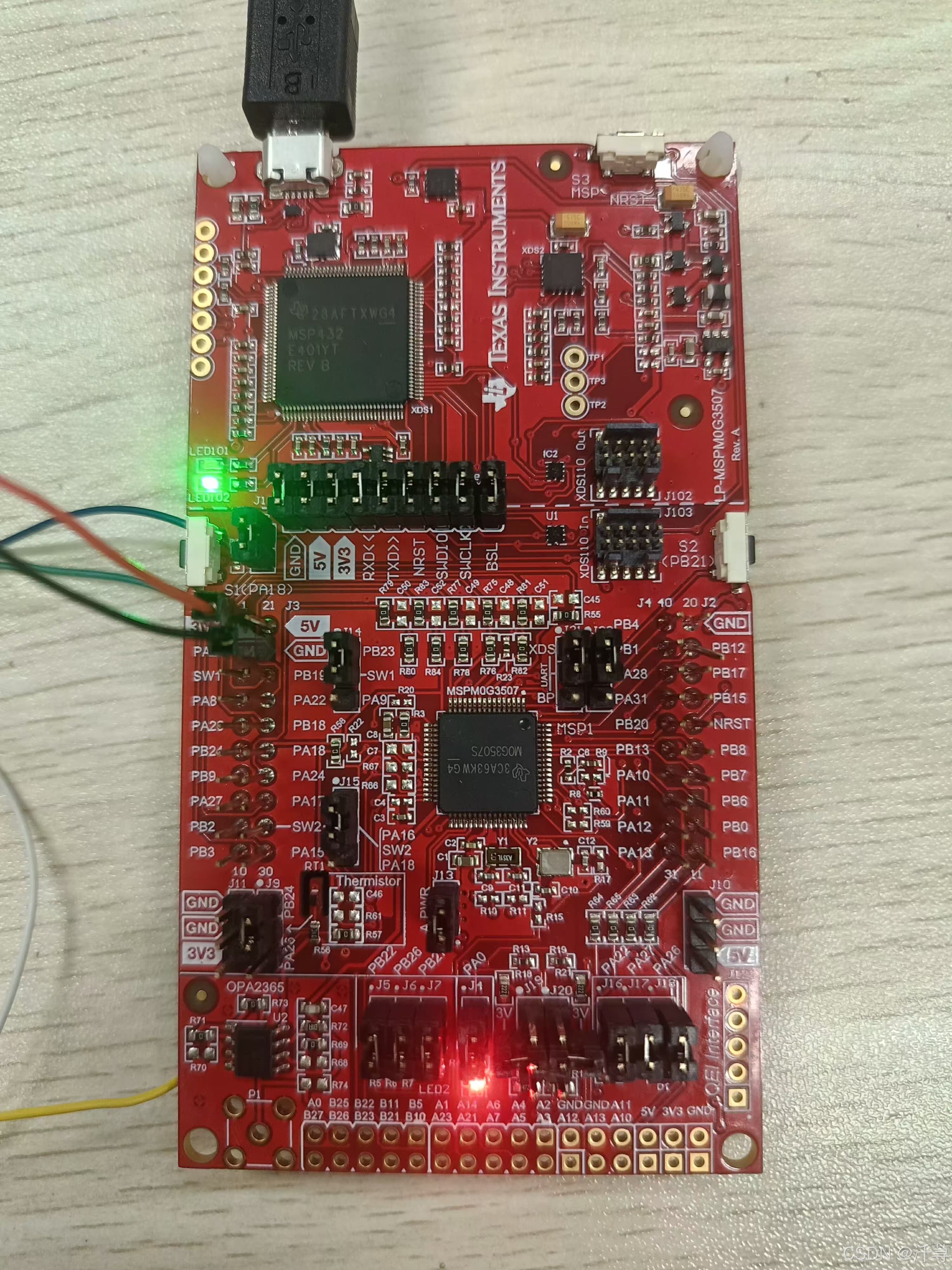

        按住右边的白色按键下面的红色灯灭，不按红色灯亮。此时一个例程已经跑完。

三、CCS Theia 基本操作

1、文件结构

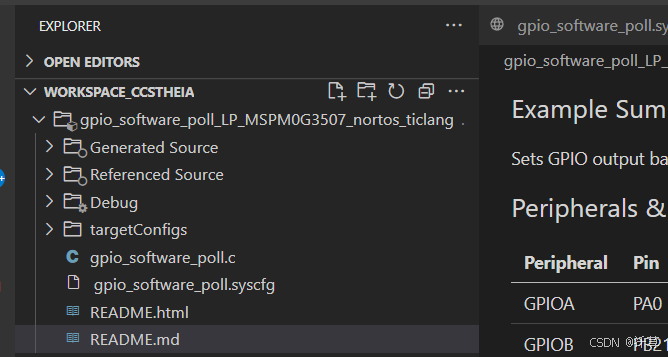

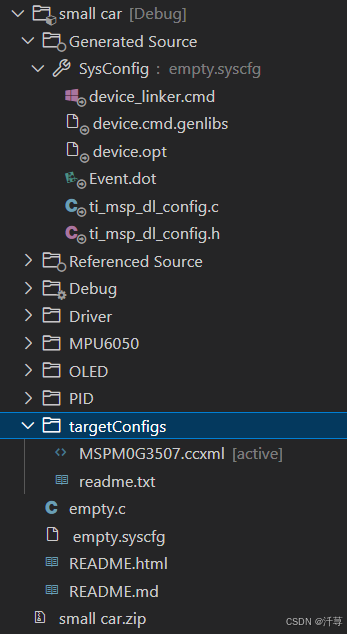

        基础的一个例程分为四个文件夹，分别是Generated Source，Referenced Source，Debug，和targetConfigs。他们分别是 图形化配置生成的文件，资源文件，编译生成的文件和配置文件。下面的 .c 文件是主函数存在的文件，.syscfg 是图形化配置界面，.md 和 .html 文件是此例程的说明。自己添加的 .c ，.h文件可以和我一样新建文件夹存放，或者建一个 HARDWARE 文件夹统一存放。

2、项目实际存储位置

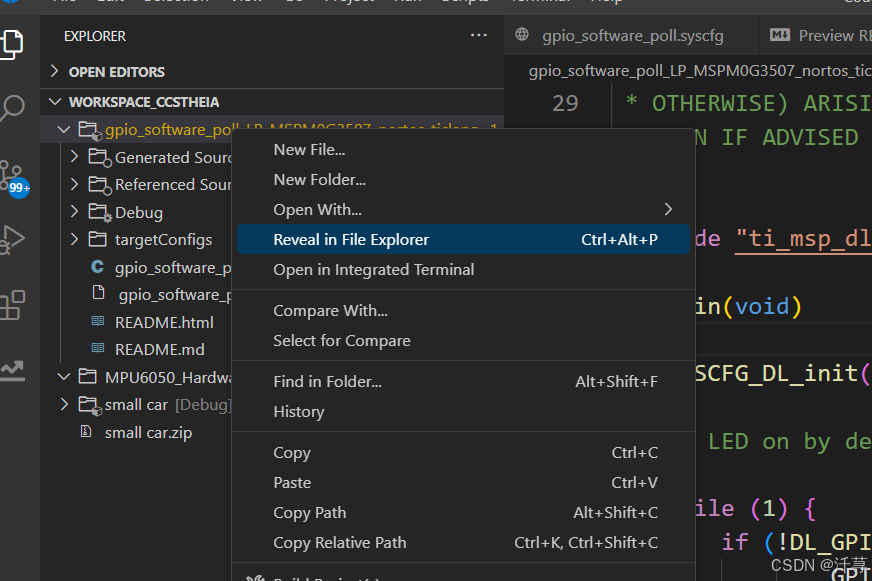

        上面导入的例程只是对例程文件的复制，项目实际的文件可以右击对应文件夹，然后选择第四个选择直接定位到项目实际所在目录。

3、.h头文件的导入

        如果要导入外部的 .c，.h 文件，不仅仅要将文件添加到项目文件夹中，而且要包含 .h 文件。包含方式如下：

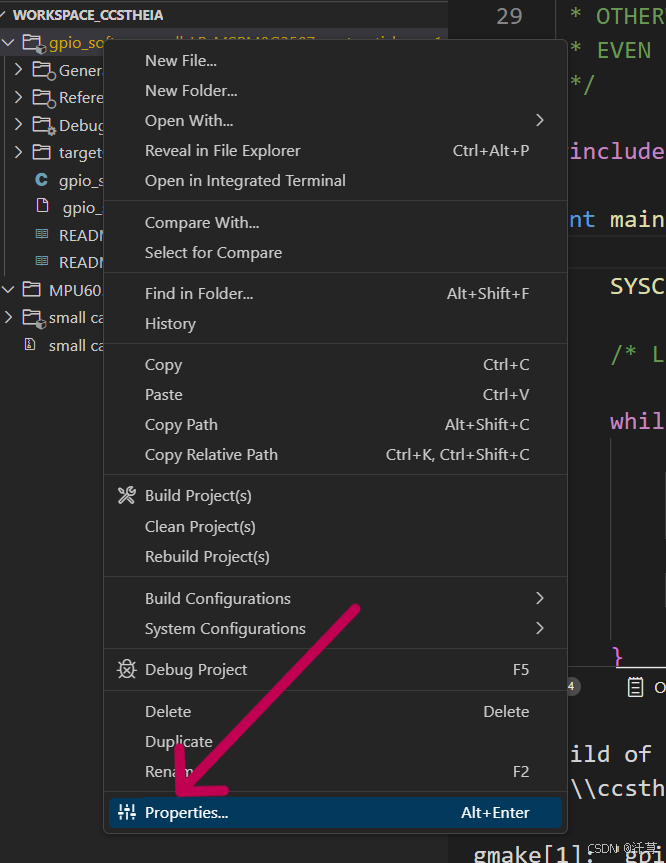

        右击对应文件夹，选择最后一个选项；

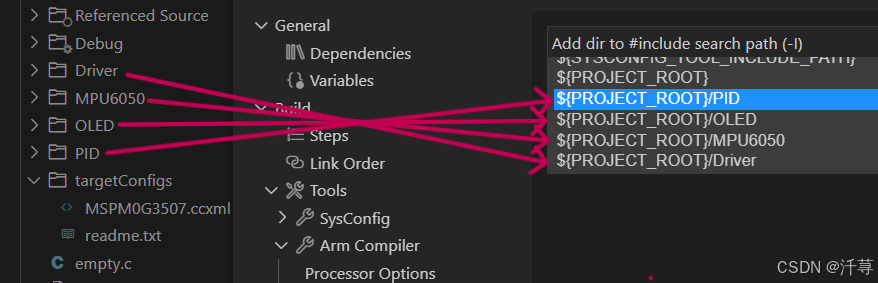

        找到如图所示选项，然后点击右边的 + 号，输入要添加 .h 文件的相对路径（${PROJECT_ROOT}），

        如图是我添加的的文件：

 4、编译运行Debug

        编译：快捷键->Ctrl+B；

        烧录：快捷键->F5;

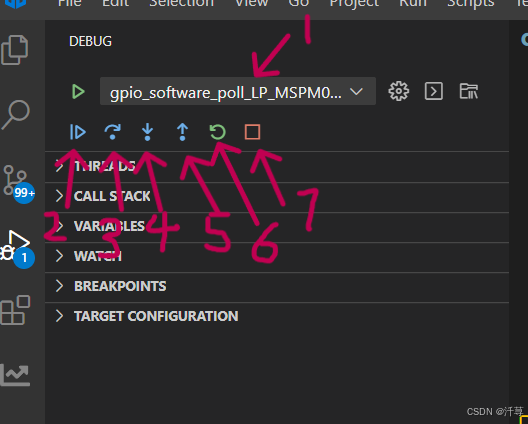

        连接板子，点击烧录后，会出现如下界面：

        1、选择要烧录运行的代码；

        2、开始运行；

        3、单步跳过，直接执行完当前行代码，如果当前行会调用一个函数会直接执行完该函数；

        4、单步运行，如果当前行会调用一个函数会直接进该函数；

        5、单步跳出，如果当前在一个函数中，会直接跳出该函数；

        6、重新开始，类似复位按键；

        7、暂停，直接退出调试。
