引言

什么是非侵入式电力负荷监测与分解（NILMD）？

非侵入式电力负荷监测与分解（Non-Intrusive Load Monitoring and Decomposition，简称NILMD）是一种基于电力数据分析的新兴技术，其核心在于无需为每台用电设备单独安装传感器，仅通过总电路入口处的监测设备采集整体用电数据，便能分离出各个设备的用电情况。这种方式不仅大大降低了安装和维护成本，还能为智能家居和电力管理提供更便捷、经济的解决方案。

NILMD技术的关键在于通过设备的“负荷印记”进行识别。类似于指纹识别技术，用电设备在工作时会产生独特的电压、电流或功率波形特征，这些特征被称为设备的“负荷印记”。通过分析这些特征，NILMD技术可以精确识别各类设备的运行状态及其功率消耗。

传统电力监测方式主要依赖侵入式方法（如为每台设备安装单独传感器），虽然能提供较为详细的设备用电信息，但其高成本和复杂性限制了推广。而NILMD通过分析整体电路数据解决了这一问题，因此成为电力负荷监测领域的研究热点。

---

NILMD的意义与应用场景

在当前节能减排和能源管理需求日益增长的背景下，NILMD技术的意义尤为突出。它为家庭用户、电力公司和设备制造商提供了以下应用场景和价值：

1. 家庭用电优化与节能
   NILMD技术能帮助用户清楚了解每台电器的能耗情况，从而优化用电行为。例如，当某电器运行功率异常时，系统可以及时提醒用户，避免不必要的能耗。

2. 电力公司的能耗分析与管理
   对于电力公司而言，NILMD技术能提供细粒度的用户用电数据支持，便于制定分时电价策略，提高电网管理效率。此外，这些数据还能用于识别非正常用电行为，减少电力损耗。

3. 智能家居系统的支撑技术
   NILMD可与智能家居系统无缝衔接，通过实时识别电器状态，实现更加智能的设备控制。例如，当检测到无人使用某设备时，系统可以自动关闭电源，从而节省能源。

4. 设备维护与故障预测
   通过长期监测设备的负荷印记，NILMD系统能够识别设备运行的异常状态，帮助用户或企业提前发现故障，避免损失。

总之，NILMD技术以低成本、高效率的方式解决了传统电力监测方法的痛点，为智慧用电和能源管理提供了全新思路。随着人工智能和物联网技术的进一步发展，NILMD的应用前景将更加广阔。

---

传统用电监测方式与局限性

侵入式负荷监测（ILM）的特点与缺点

传统的电力负荷监测技术中，侵入式负荷监测（Intrusive Load Monitoring，ILM）是较早被采用的一种方法。这种方式通过为每个用电设备安装单独的传感器，直接采集设备的电流、电压等数据。具体而言，每台设备需要配备数字通信功能的传感器，并通过网络将采集的数据传输到中央控制系统。以下是ILM技术的主要特点：

1. 数据精度高：每台设备单独安装传感器，能够准确捕获设备的运行状态和功率消耗信息。
2. 实时性强：数据直接由传感器传输，能够实时监控设备的运行。

尽管ILM技术具备较高的精度和实时性，但其缺点也十分明显：

• 安装复杂：需要为每个设备安装独立传感器，尤其在用电设备数量较多的情况下，安装工作量大且繁琐。
• 成本高昂：传感器设备本身价格较高，加上安装和维护费用，使得ILM的实施成本不适合普通家庭用户。
• 扩展性差：新增设备时需要重新安装传感器，难以满足灵活的用电需求。

因此，尽管ILM技术在数据采集精度方面表现优异，但由于其高成本和复杂性，限制了其在大范围内的应用，尤其是在家庭和小型企业的用电管理中。

---

非侵入式负荷监测（NILMD）的优势

相比之下，非侵入式负荷监测（Non-Intrusive Load Monitoring，NILMD）提供了一种更加经济和简便的解决方案。NILMD的核心理念是在总电路入口处安装一个传感器，通过采集整体电压和电流数据，结合算法分析，实现各设备运行状态和能耗的分解。其优势包括：

1. 安装简便：无需对每台设备安装传感器，只需在总电路入口处安装一个传感器即可，大幅减少安装工作量。
2. 成本低：省去了单个设备传感器的采购和维护费用，使其更加适合家庭用户和中小企业。
3. 扩展性强：无需重新安装设备，新增电器也能通过算法分析进行识别和监测。
4. 便于推广：由于其简单、经济的特点，NILMD在居民用电场景中具有更大的应用潜力。

NILMD与ILM技术的对比可以通过以下表格更直观地展示：

对比维度	侵入式负荷监测（ILM）	非侵入式负荷监测（NILMD）
安装方式	每台设备安装传感器	仅需在总电路入口处安装传感器
成本	高，包含设备费用和安装维护费用	低，仅需一个传感器和算法支持
数据精度	高，设备级别的直接采集	适中，依赖算法进行设备分解
灵活性与扩展性	差，需要为新增设备重新安装传感器	强，可通过算法自动适应新增设备
适用场景	工业和企业用电监控	家庭用户和中小企业用电管理

NILMD的优势使其成为智慧用电管理领域的重要研究方向。在减少安装复杂性和降低成本的同时，它还能为用户提供详细的设备用电信息，从而实现更加高效的能源管理和节能策略。

---

NILMD的核心技术解析

电路电压和电流数据的采集与处理

NILMD的核心在于通过一个传感器对整个电路的电压和电流进行采集，这些数据可以看作是各用电设备电压和电流的叠加。通过对采集到的整体数据进行分解，系统能够识别每个设备的独立运行状态和功率特性。电压与电流数据的采集具体包括以下特点：

1. 全电路数据采集：NILMD装置安装在总电路入口处，采集整条线路的电压和电流数据，这些数据包含了所有连接设备的叠加信息。
2. 时序数据采样：在一个交流电周期内，NILMD装置可采集多个时间点上的电流和电压数据。例如，在我国50Hz供电频率下，一个周期为0.02秒，装置能够采集128个时间点的数据，从而保证数据的精细度。
3. 谐波分析：电路中非线性负载会引起电流和电压波形的畸变，通过傅里叶变换可以将这些非正弦波分解为基波和谐波成分，用于进一步分析设备特性。

以下是采集到的主要数据结构：

序号	特征	单位	备注
1	电流（IC）	毫安（mA）	整个电路的电流数据
2	电压（UC）	毫伏（mV）	整个电路的电压数据
3	有功功率（PC）	瓦（W）	单设备或总电路的功率消耗
4	无功功率（QC）	乏（var）	单设备或总电路的无功功率
5	功率因数（PFC）	%	单设备或总电路功率因数
6	谐波成分	各谐波百分比	基波频率为50Hz，谐波为其整数倍

通过对电流、电压及其谐波的深入分析，NILMD可以从整体电路数据中提取出每种设备的独立特性，为设备识别和分项计量提供数据支持。

---

用电设备的“负荷印记”概念

用电设备在运行过程中会表现出一些独特的电力特性，例如电流的波动、电压的响应，以及功率的变化等，这些特性被称为设备的“负荷印记”。负荷印记类似于指纹或声纹，具有唯一性，可以用来识别不同设备的类别和运行状态。

负荷印记的主要特性包括：

1. 电压与电流波形：不同设备在启动和运行过程中会产生特定的波形特征，尤其在非线性负载设备中表现明显。
2. 暂态特征：设备在启动、停止或模式切换时的电流和电压变化。这些特征短暂但高度独特。
3. 稳态特征：设备稳定运行时的电压、电流和功率特性，这些特性相对稳定且具有一定规律性。
4. 谐波特性：不同设备在运行时的谐波成分各不相同，这种特性在某些设备中尤其显著，如变频空调或激光打印机。

以下表格展示了不同设备负荷印记的主要特征类别：

设备类别	暂态特征	稳态特征	谐波特性
启停二状态设备	启动时电流瞬间冲击较大	稳态时电流、电压稳定	谐波成分较低或固定
多状态离散设备	模式切换时功率分布显著变化	稳态功率呈阶梯状分布	谐波特性可能随着状态变化
连续变动状态设备	启动或状态切换时暂态特征明显	稳态功率在范围内连续变化	谐波特性随负载动态调整

通过分析负荷印记，NILMD技术能够精准识别设备运行状态，并对其功率消耗进行量化和分项。

---

设备运行特征分类（暂态 vs 稳态数据）

根据设备运行过程中的电力特性变化，可将用电设备的运行数据分为两类：暂态数据和稳态数据。

暂态数据

暂态数据是指设备在启动、停止或模式切换时的电力特征，这些特征持续时间较短，但变化剧烈，通常包含以下信息：

• 启动特性：如热水壶启动时产生的电流瞬间冲击。
• 模式切换：如微波炉从解冻模式切换至加热模式的功率突变。
• 停止特性：如空调停止时功率逐渐下降的特性。

暂态数据的特点是：时间短、变化剧烈、特征显著。

稳态数据

稳态数据是指设备在持续运行过程中表现出的稳定特性，例如恒定的电流、电压和功率。这些数据通常反映设备的正常工作状态。

• 稳态功率：如白炽灯运行时的恒定功率。
• 稳态波动：如变频空调运行时功率的轻微波动。

稳态数据的特点是：时间长、波动较小、特征稳定。

以下表格总结了暂态和稳态数据的主要区别：

特征类别	暂态数据	稳态数据
持续时间	短暂	较长
变化特性	剧烈，特征显著	稳定，波动较小
典型场景	设备启动、停止、模式切换	设备持续运行

通过同时分析暂态和稳态数据，NILMD系统可以更全面地捕获设备的运行特性，为设备分类和能耗分析提供完整的信息。

---

实验目标与数据简介

实验目标：从总电路中分解单个设备的用电数据

本实验的主要目标是基于非侵入式电力负荷监测与分解（NILMD）技术，通过采集和分析总电路的电力数据，实现单个用电设备的用电数据分离与识别。具体而言，实验旨在利用K近邻（KNN）模型，通过设备运行的电力特征实现以下目标：

1. 设备特征分析：提取每个用电设备的独特运行特征，包括电压、电流、功率等数据。
2. 特征库构建：建立可用于设备分类的判别特征库。
3. 设备识别与预测：通过训练KNN模型，实现设备分类和状态预测。
4. 实时用电量计算：根据设备分类结果，计算各设备的实时用电量，提供更细粒度的用电分析。

本实验的最终目标是验证NILMD技术的可行性和准确性，为智慧用电管理和能耗优化提供技术支持。

---

数据描述：训练数据与测试数据

实验的数据分为训练数据和测试数据两部分：

1. 训练数据
   包含11种设备的用电数据，包括以下内容：

   • 设备数据：描述设备运行时的电压、电流、功率等基本信息。
   • 周波数据：设备在一个电力周期内的电压和电流波形数据。
   • 谐波数据：设备运行时电压和电流的谐波成分。
   • 操作记录：设备的开关状态和人为操作记录。

2. 测试数据
   包含上述11种设备中某两种设备的用电数据，内容包括：

   • 设备数据
   • 周波数据
   • 谐波数据

以下是设备数据表的结构说明：

序号	特征	单位	备注
1	时间（time）	年-月-日 时:分:秒	数据记录时间点
2	电流（IC）	毫安（mA）	设备的瞬时电流值
3	电压（UC）	毫伏（mV）	设备的瞬时电压值
4	有功功率（PC）	瓦（W）	设备的实时功率消耗
5	无功功率（QC）	乏（var）	设备的实时无功功率
6	功率因数（PFC）	%	设备的功率因数
7	总有功功率（P）	瓦（W）	整个电路的实时有功功率
8	总无功功率（Q）	乏（var）	整个电路的实时无功功率
9	总功率因数（PF）	%	整个电路的功率因数

这些数据为设备特征的提取和后续模型的训练提供了基础支撑。

---

研究设备与参数表（设备分类、工作参数）

实验研究的11种用电设备涵盖了三类不同工作状态的设备：启停二状态设备、有限多状态设备和连续变电状态设备。以下是设备分类及工作参数表：

序号	设备ID	设备名称	工作参数	分类
1	YD1	落地风扇	220V, 60W	启停二状态设备
2	YD2	微波炉	220V，输入：1150W；输出：700W	有限多状态设备
3	YD3	热水壶	220V, 1800W	启停二状态设备
4	YD4	笔记本电脑	20V，3.25A/4.5A	启停二状态设备
5	YD5	白炽灯	220V, 40W	启停二状态设备
6	YD6	节能灯	220V, 5W	启停二状态设备
7	YD7	激光打印机	220-240V, 50-60Hz, 4.6A	有限多状态设备
8	YD8	饮水机	220V；制热：430W；制冷：70W；总：500W	有限多状态设备
9	YD9	挂式空调	220V, 2600W	连续变电状态设备
10	YD10	电吹风	220V, 50Hz, 1400W	有限多状态设备
11	YD11	液晶电视	220V, 50Hz, 150W	启停二状态设备

设备分类说明

1. 启停二状态设备
   只有“运行”和“停止”两种状态的设备，如白炽灯和热水壶。

2. 有限多状态设备
   具有多个离散工作状态的设备，每种状态对应不同的功率水平，如微波炉和饮水机。

3. 连续变电状态设备
   稳态功率在一定范围内连续变化的设备，如挂式空调和变频设备。

这些设备的分类和参数为实验数据的提取和模型的构建奠定了基础。

---

实验步骤与方法

数据提取与探索

在实验过程中，数据的提取与探索是第一步。原始数据包含了11种设备的设备数据表、周波数据表、谐波数据表和操作记录表，数据结构复杂且特征维度较多。因此，需要对原始数据进行深入探索，以便了解其特性并为后续处理做准备。

数据提取步骤

1. 提取训练数据
   • 从11种设备的数据集中提取设备数据表、周波数据表、谐波数据表和操作记录表。
   • 每种设备的数据均包含多个特征，如时间、电流、电压、功率因数等，具体结构见下表。

序号	特征名称	单位	备注
1	时间（time）	年-月-日 时:分:秒	记录数据的时间点
2	电流（IC）	毫安（mA）	瞬时电流值
3	电压（UC）	毫伏（mV）	瞬时电压值
4	有功功率（PC）	瓦（W）	瞬时有功功率
5	无功功率（QC）	乏（var）	瞬时无功功率
6	功率因数（PFC）	%	设备的功率因数

2. 测试数据提取

   • 从测试数据集中提取11种设备中的某两种设备的数据，包括设备数据表、周波数据表和谐波数据表。

3. 数据探索与可视化

   • 使用折线图可视化设备数据中的电流、电压和功率特征。
   • 根据数据分布和波动情况，初步分析不同设备之间的特征差异。例如，某些设备在启动时会产生明显的功率峰值，而某些设备则表现为稳定的功率曲线。

以下是设备数据中不同设备特征的可视化示例：

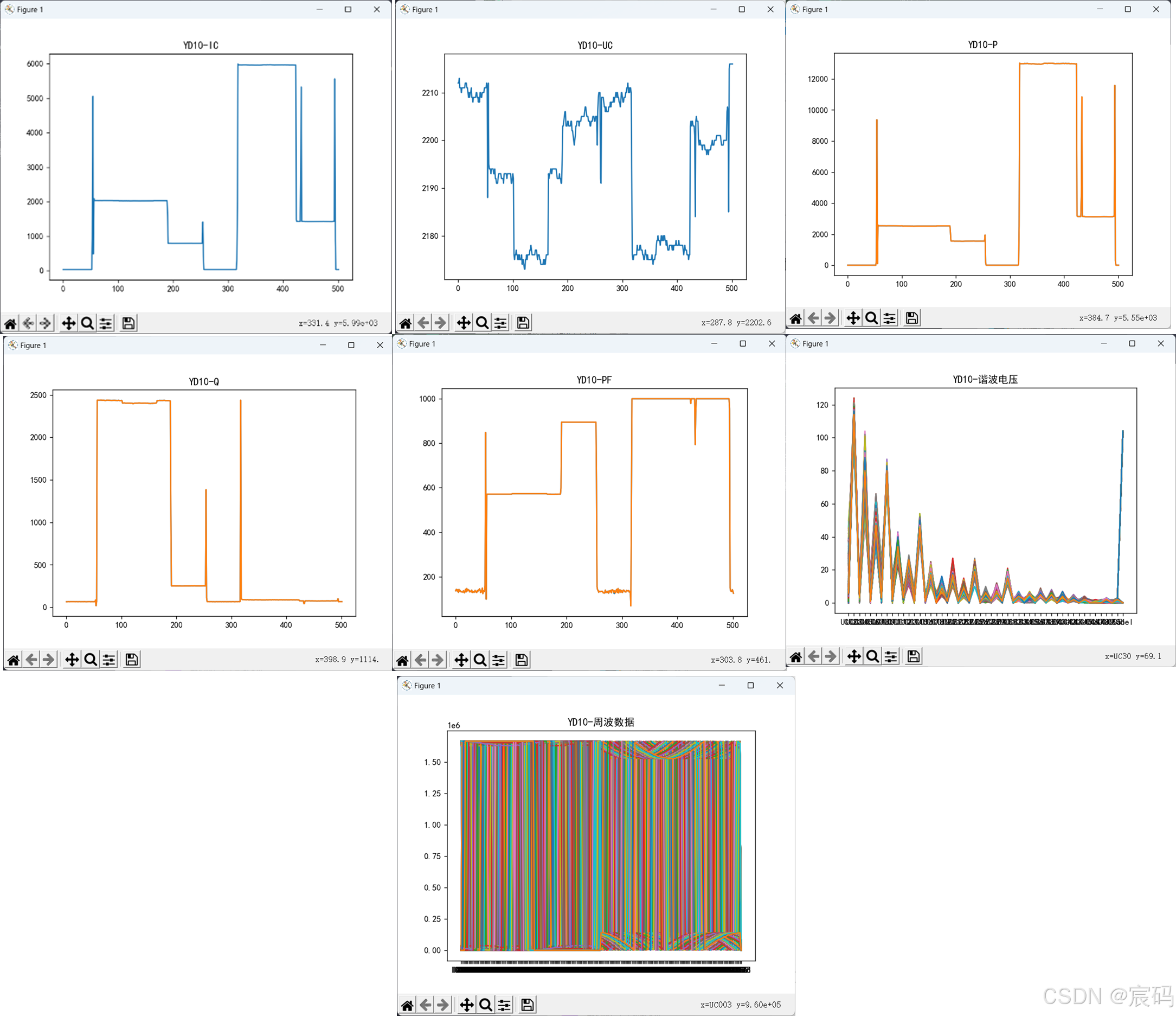

• 图示1：

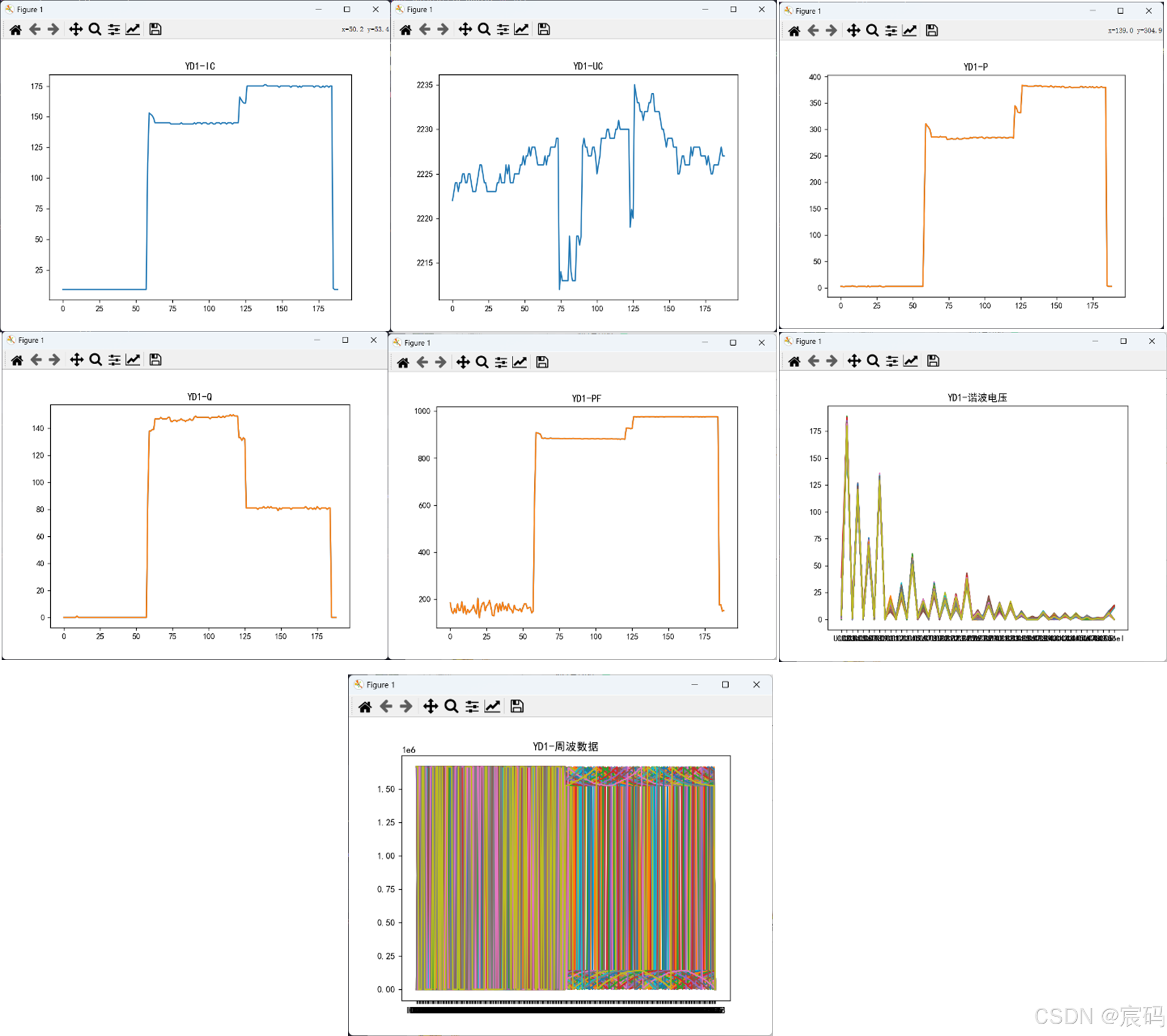

• 图示2：

---

缺失值处理策略

在数据探索过程中，发现部分数据特征（如时间）存在缺失值。针对这些缺失值，采用不同的处理策略，以确保数据的完整性和一致性。

缺失值处理方法

1. 删除缺失数据

   • 对于缺失时间段较长的记录，直接删除，以减少不完整数据对模型训练的影响。

2. 插值补全

   • 对于缺失时间段较短的记录，采用前值插补法（填充上一时间点的值），以弥补少量数据缺失。

以下表格展示了处理前后的数据样本变化：

处理前样本数	处理后样本数	处理方法
5000	4700	删除缺失时间段较长的数据
4700	5000	对较小缺失时间段数据插补

3. 合并与去重
   • 由于插值补全会生成部分重复数据记录，因此需要对数据进行去重操作。

经过处理后，所有设备的数据表被分别提取并整理为独立的数据文件，数据质量得到了显著提升，为后续特征工程提供了可靠基础。

---

特征工程：设备特征库的构建

特征工程是实验的重要步骤，通过提取和筛选数据中的关键特征，为模型训练构建设备特征库。以下是特征工程的主要步骤：

特征选择

1. 选择高区分度特征

   • 数据探索发现，不同设备的以下特征差异显著，具有较高的区分能力：
     • 有功功率（PC）
     • 总有功功率（P）
     • 功率因数（PFC）
     • 总功率因数（PF）
     • 无功功率（QC）
     • 总无功功率（Q）

2. 筛选后的特征表结构

序号	特征名称	备注
1	无功功率（QC）	表现出设备运行时的电磁特性
2	总无功功率（Q）	整体电路的无功功率总和
3	有功功率（PC）	单设备的瞬时功率消耗
4	总有功功率（P）	整体电路的有功功率总和
5	功率因数（PFC）	单设备运行的功率效率
6	总功率因数（PF）	整体电路的功率效率

数据合并与去重

1. 合并设备数据表
   • 将所有设备的数据表合并为一张综合表，便于后续处理。
   • 合并后的表格如下：

时间	电流	电压	有功功率	无功功率	功率因数	设备标签
2018-01-27 17:11	33	2212	10	65	137	0
2018-01-27 17:12	34	2213	11	66	143	1

2. 去重操作
   • 去除因插值产生的重复记录，确保特征库数据的唯一性和准确性。

构建特征库

完成特征选择和数据处理后，最终得到的特征库将用于K近邻模型的训练与预测。特征库的构建为设备识别提供了可靠的数据支撑。

---

设备分类模型：K近邻算法的应用

模型选择的原因

在本实验中，选择 K近邻（K-Nearest Neighbors, KNN） 作为设备分类模型，主要基于以下原因：

1. 简单高效
   KNN算法是一个无需复杂训练过程的非参数模型。它通过测量特征空间中数据点的距离直接实现分类，非常适合实验中的数据量和特征数量。

2. 适应设备特征的稳定性
   设备的功率因数、有功功率和无功功率等特征之间具有显著的差异性，KNN能够充分利用这些差异进行分类。

3. 准确性高
   由于设备的特征具有高区分度，KNN在分类实验中能实现较高的准确率。

4. 扩展性强
   新设备加入时，仅需要将其特征添加到已有数据集，无需重新训练模型。

综上，KNN是本实验中设备分类的合适选择，其简单性和有效性能满足实验需求。

---

设备分类模型的训练与验证

数据准备

1. 训练数据
   使用实验中提取的训练数据，其中包含11种设备的特征数据。特征包括电流、电压、有功功率、无功功率和功率因数等，表结构如下：

序号	特征	单位	备注
1	时间（time）	年-月-日 时:分:秒	数据记录时间点
2	电流（IC）	0.001A	瞬时电流值
3	电压（UC）	0.1V	瞬时电压值
4	有功功率（PC）	0.0001kW	单设备的瞬时功率消耗
5	无功功率（QC）	0.0001kvar	单设备的瞬时无功功率
6	功率因数（PFC）	%	单设备运行的功率因数
7	总有功功率（P）	0.0001kW	整体电路的有功功率总和
8	总无功功率（Q）	0.0001kvar	整体电路的无功功率总和
9	总功率因数（PF）	%	整体电路的功率因数

2. 标签数据
   每种设备的特征数据对应唯一的设备ID，作为分类模型的标签。

3. 特征标准化
   对特征数据进行归一化处理，消除量纲的影响，确保模型的距离计算公平合理。

---

模型训练

1. K值的选择
   在训练过程中，通过多次尝试选择适合的K值。过小的K值可能导致模型对噪声敏感，而过大的K值则可能导致模型忽略局部特性。最终选择的K值为5。

2. 距离计算
   使用欧几里得距离公式计算测试样本与训练样本之间的距离：
   $$d(x,y)=\sqrt{\sum _{i=1}^n(x_i-y_i{)}^2}$$

3. 投票机制
