Allegro X PCB设计小诀窍系列--如何在Allegro X中快速将位号调整到器件中心

背景介绍：我们在进行PCB设计时，为了将位号和元器件对应，从而能够更快速准确的辨别元器件位置，通常需要将位号移动至器件中心。如果由工程师手动完成，不仅工作量大，还极易出错。而通过Allegro X PCB设计工具提供的Allegro Productivity Toolbox中Label Tune功能，可以更加便捷、高效的将位号批量移至对应器件中心，同时还可以对位号是否镜像、旋转、尺寸等进行自定义设置，极大提升了PCB设计效率。

下面我们就开始分享具体的操作步骤：

使用Label Tune功能调整位号位置

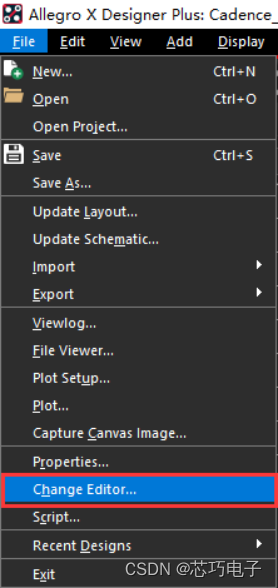

步骤一：使用Allegro软件打开PCB，在“File”菜单中，点击 “Change Editor..”，如图1所示。

图1 点击 “Change Editor..”

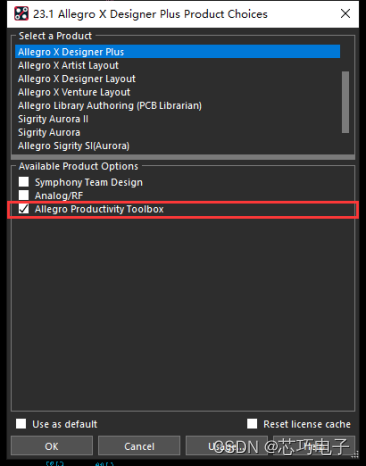

步骤二：在弹出的“Allegro PCB Designer Product Choices”界面勾选“Allegro Productivity Toolbox”，点击“OK”，如图2所示。

图2 勾选“Allegro Productivity Toolbox”

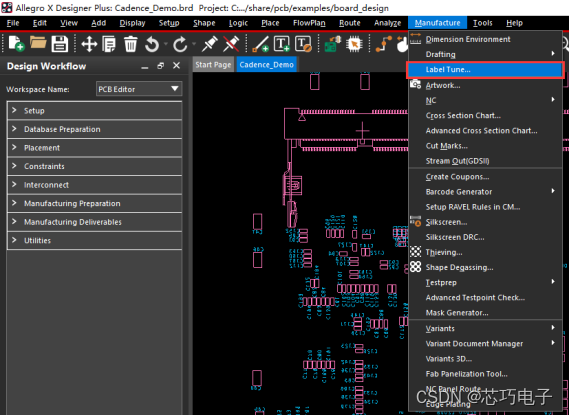

步骤三：在“Manufacture”菜单中，点击 “Label Tune”，如图3所示。

图3 点击 “Label Tune”

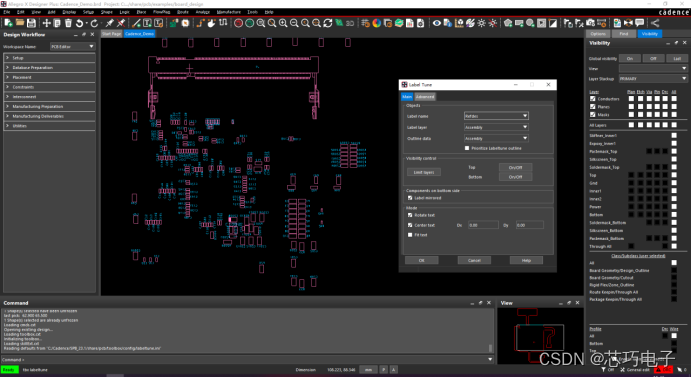

步骤四：此时会弹出Label Tune窗口，如图4所示。因为要将位号调整到器件中心，这里我们勾选Center text。

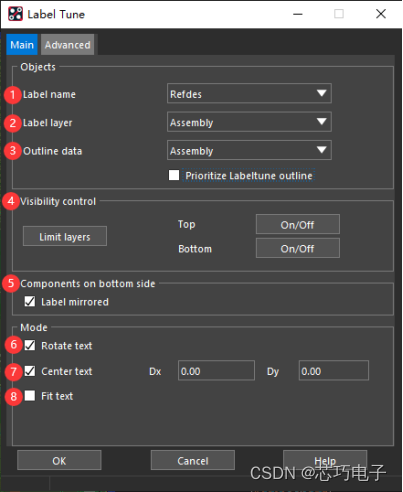

图4 Label Tune窗口-Main选项卡

Label Tune窗口Main选项卡功能详情如表1所示。

表1 Label Tune窗口-Main选项卡功能详情
