基于STM32 HAL库的串口（USART）使用详解

一、USART通信概述

USART（Universal Synchronous/Asynchronous Receiver/Transmitter）是STM32微控制器中常用的串行通信接口，支持同步和异步通信模式。在实际应用中，USART常用于：

• 与PC或其他设备进行调试信息输出

• 与各种传感器模块通信

• 与其他微控制器或嵌入式系统交换数据

• 工业控制中的Modbus等协议实现

STM32 HAL库为USART提供了完整的API接口，大大简化了开发流程。HAL库采用面向对象的设计思想，将USART的所有功能封装在USART_HandleTypeDef结构体中，开发者只需配置相应参数并调用相关函数即可实现通信功能。

二、USART硬件配置

1. 引脚配置

USART通信通常需要以下引脚：

• TX：数据发送引脚

• RX：数据接收引脚

• 可选：RTS/CTS（硬件流控制）、CK（同步时钟）

在STM32CubeMX中配置USART引脚非常简单：

1. 打开Pinout视图

2. 找到需要的USART/USART接口

3. 选择模式为"Asynchronous"（异步）或"Synchronous"（同步）

4. 根据需要启用或禁用硬件流控制

2. 时钟配置

USART外设需要正确的时钟源才能工作：

1. 在Clock Configuration中确认USART时钟源已使能

2. 确保USART时钟频率与APB总线时钟一致

3. 注意不同USART实例可能挂载在不同的APB总线上

三、HAL库USART初始化

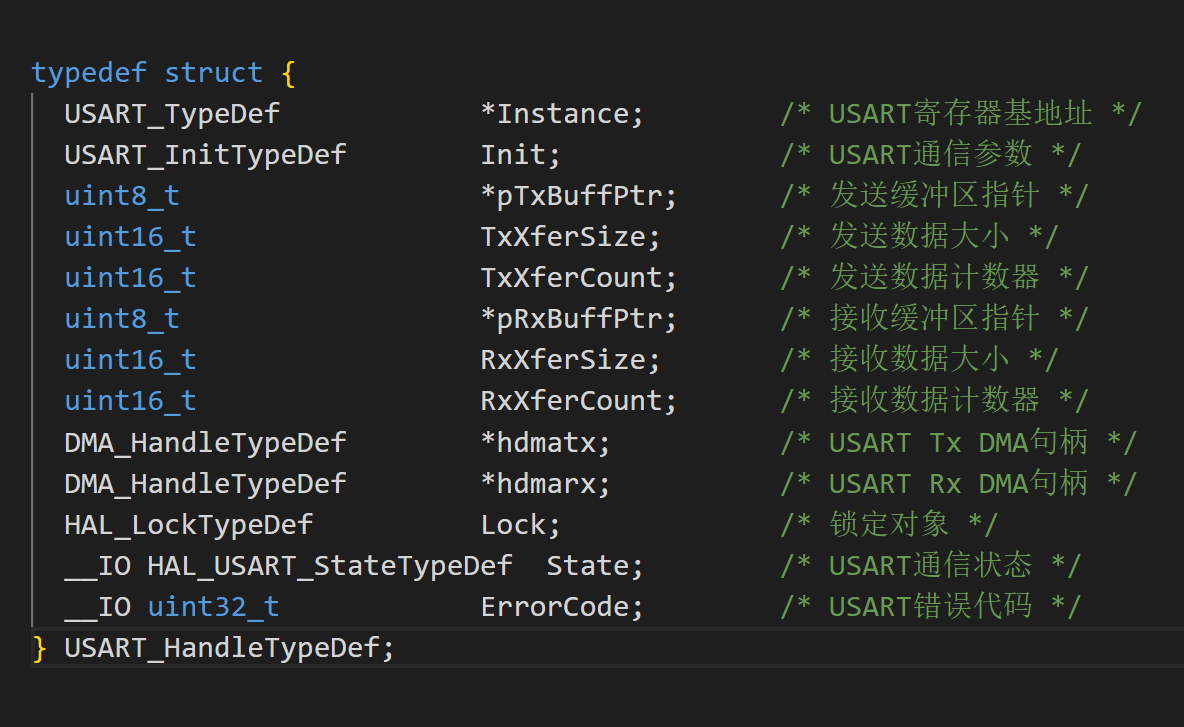

1. 数据结构介绍

HAL库使用USART_HandleTypeDef结构体管理USART配置和状态：

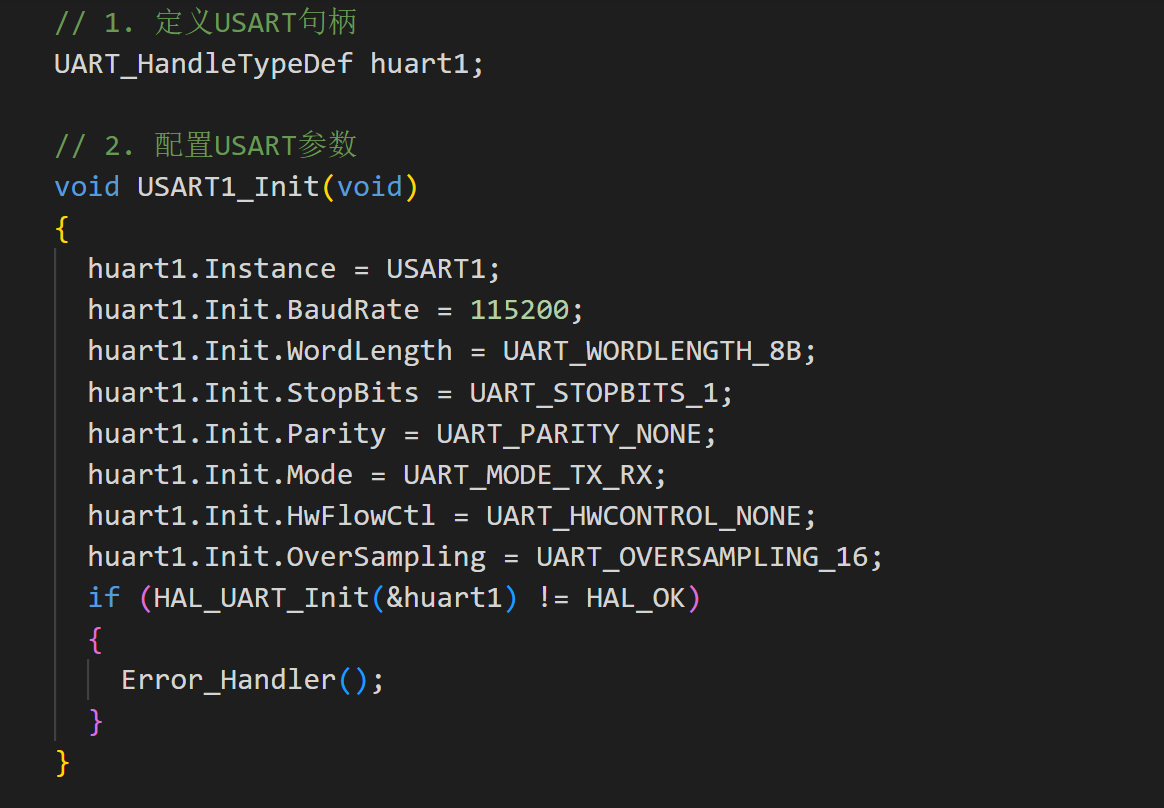

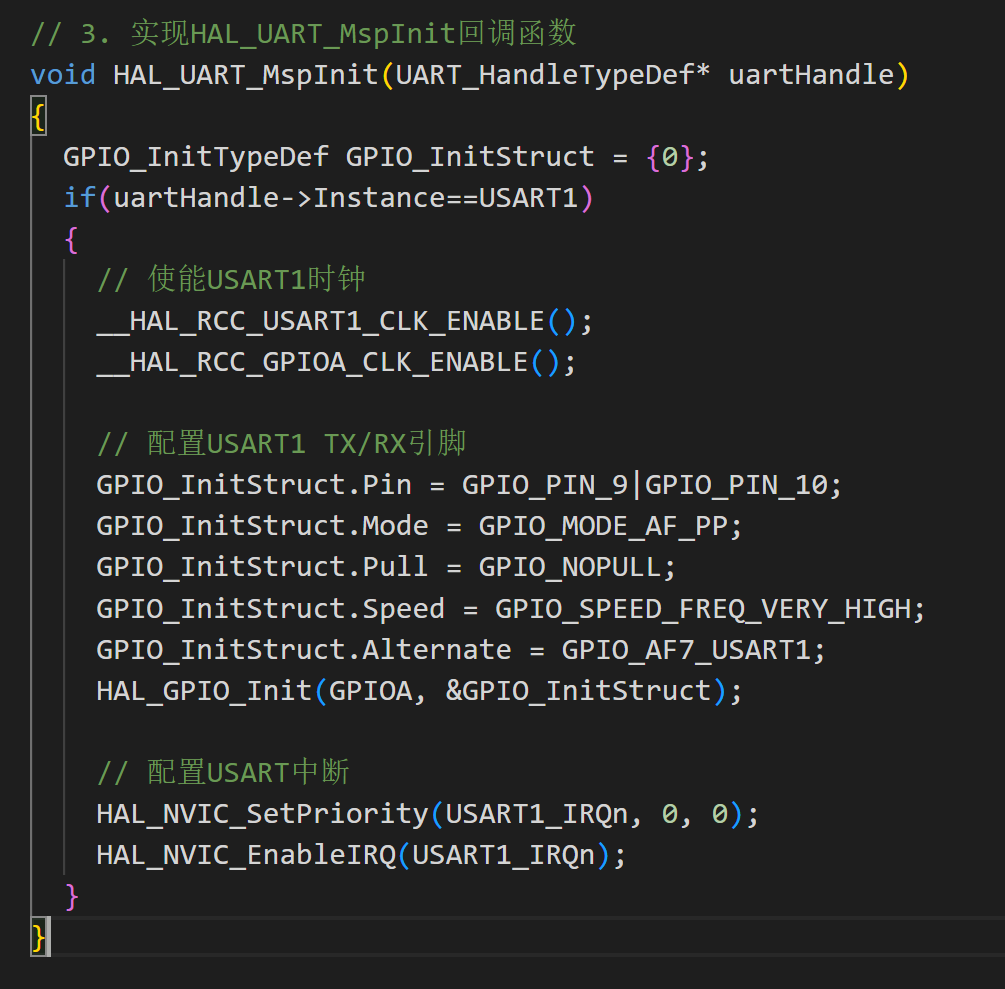

2. 初始化步骤

完整的USART初始化流程如下：

四、USART通信模式

HAL库提供了多种USART通信方式，开发者可根据需求选择。

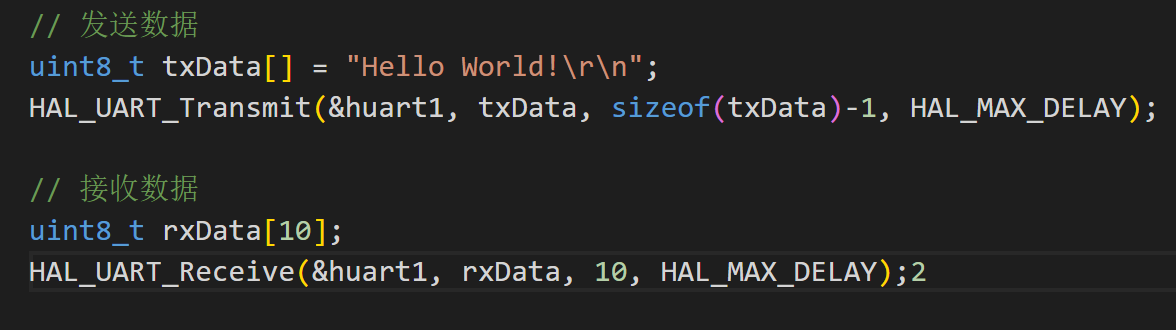

1. 轮询模式

最简单的通信方式，适用于简单的数据传输：

优点：实现简单，无需额外配置
缺点：阻塞式调用，效率低

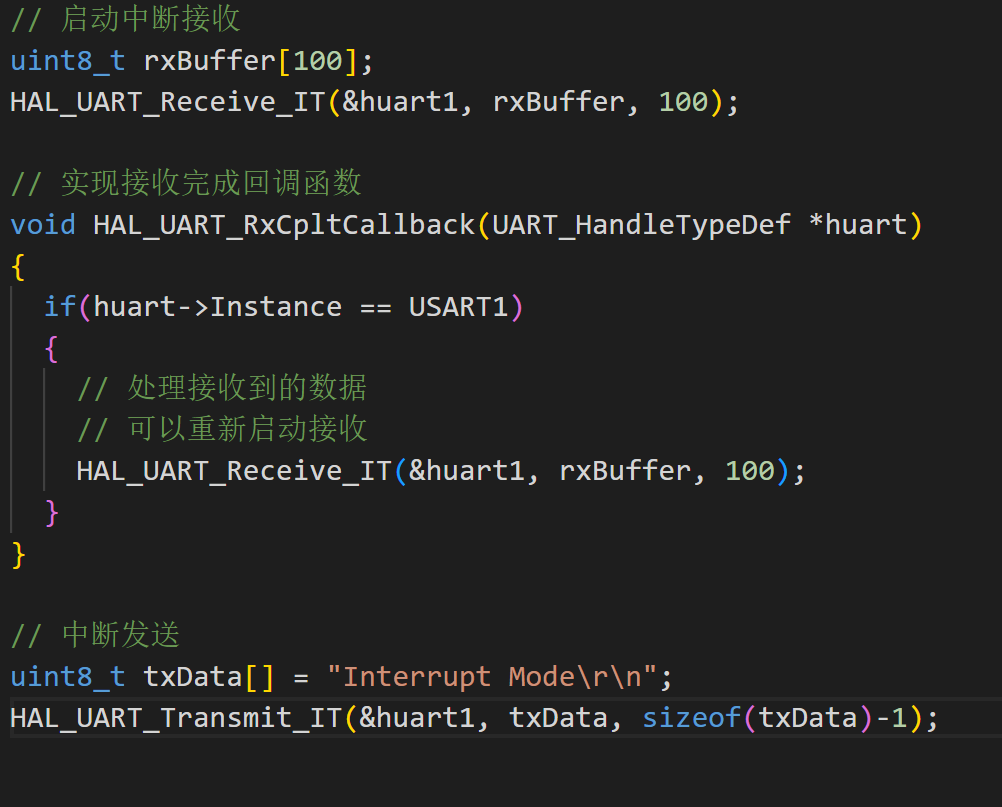

2. 中断模式

提高系统效率的非阻塞通信方式：

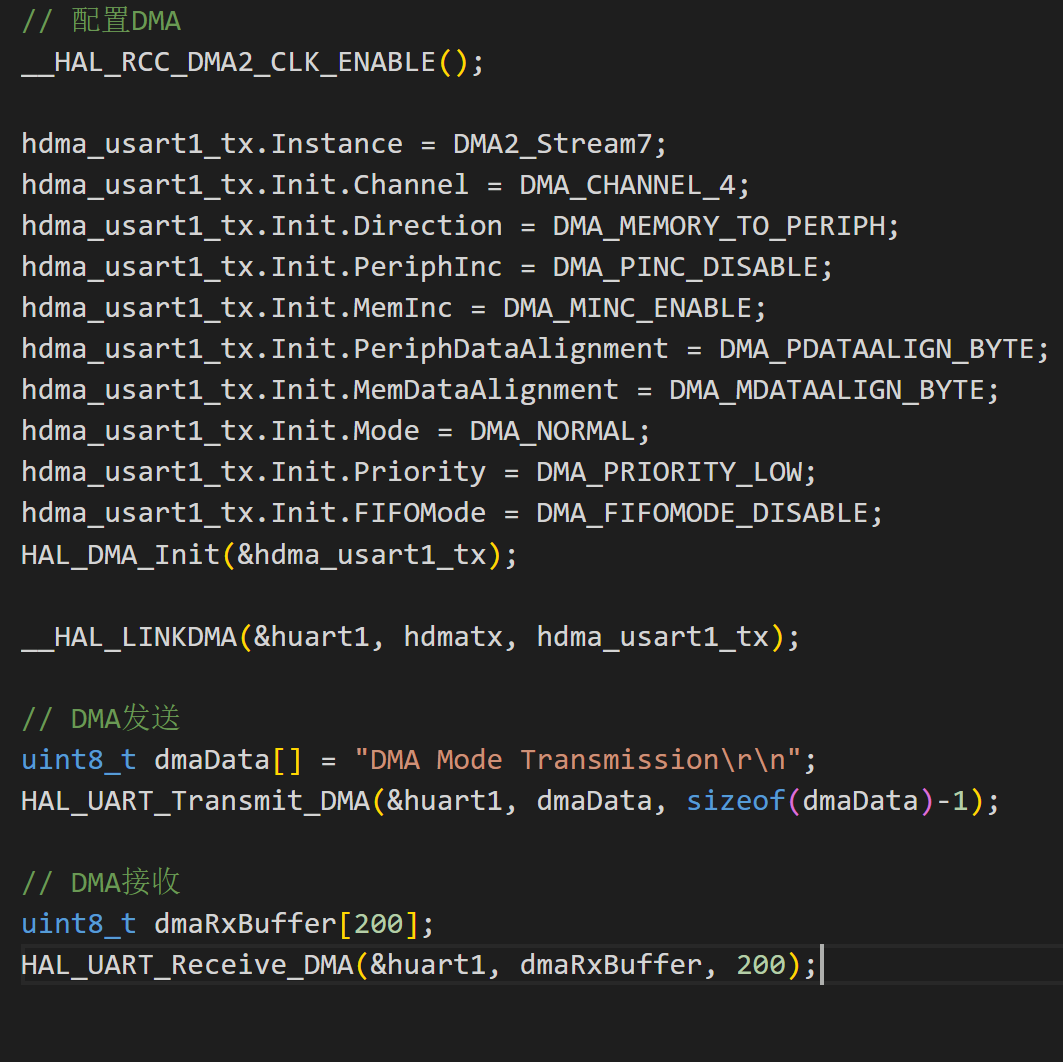

3. DMA模式

最高效的通信方式，适合大数据量传输：

优点：几乎不占用CPU资源，适合高速大数据量传输
缺点：配置复杂，需要额外的DMA资源

五、高级功能实现

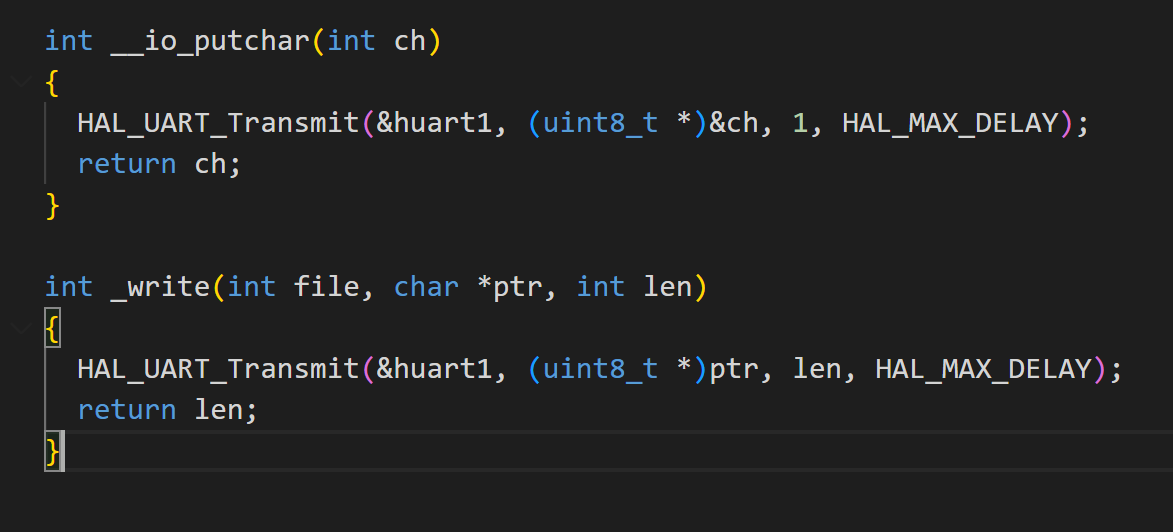

1. 串口重定向printf

方便调试的重定向方法：

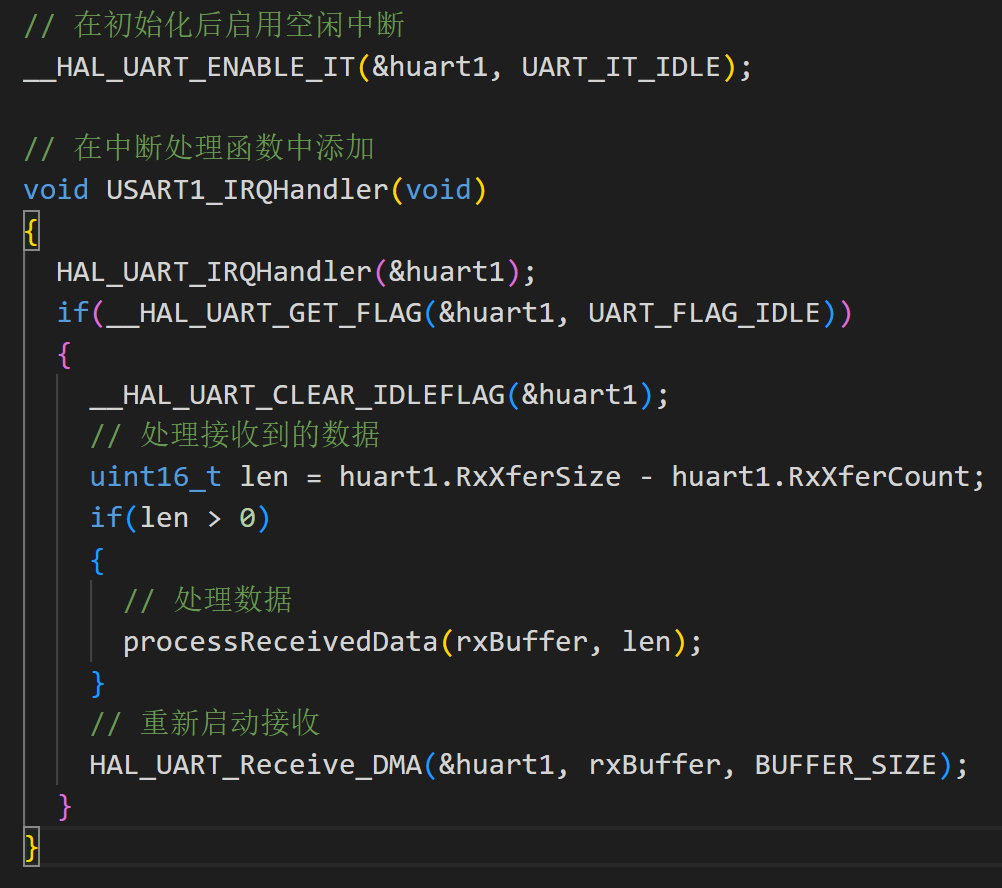

2. 接收不定长数据

利用空闲中断实现不定长数据接收：

3. 硬件流控制

当通信速率较高或线路较长时，建议启用硬件流控制

七、实际应用案例

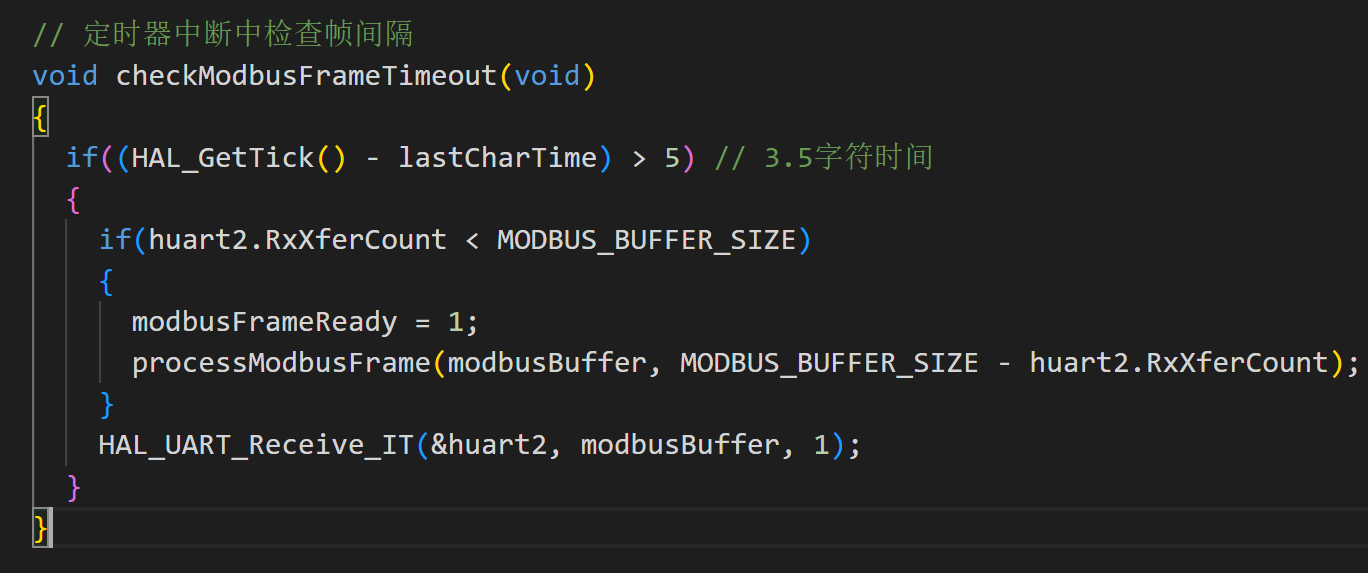

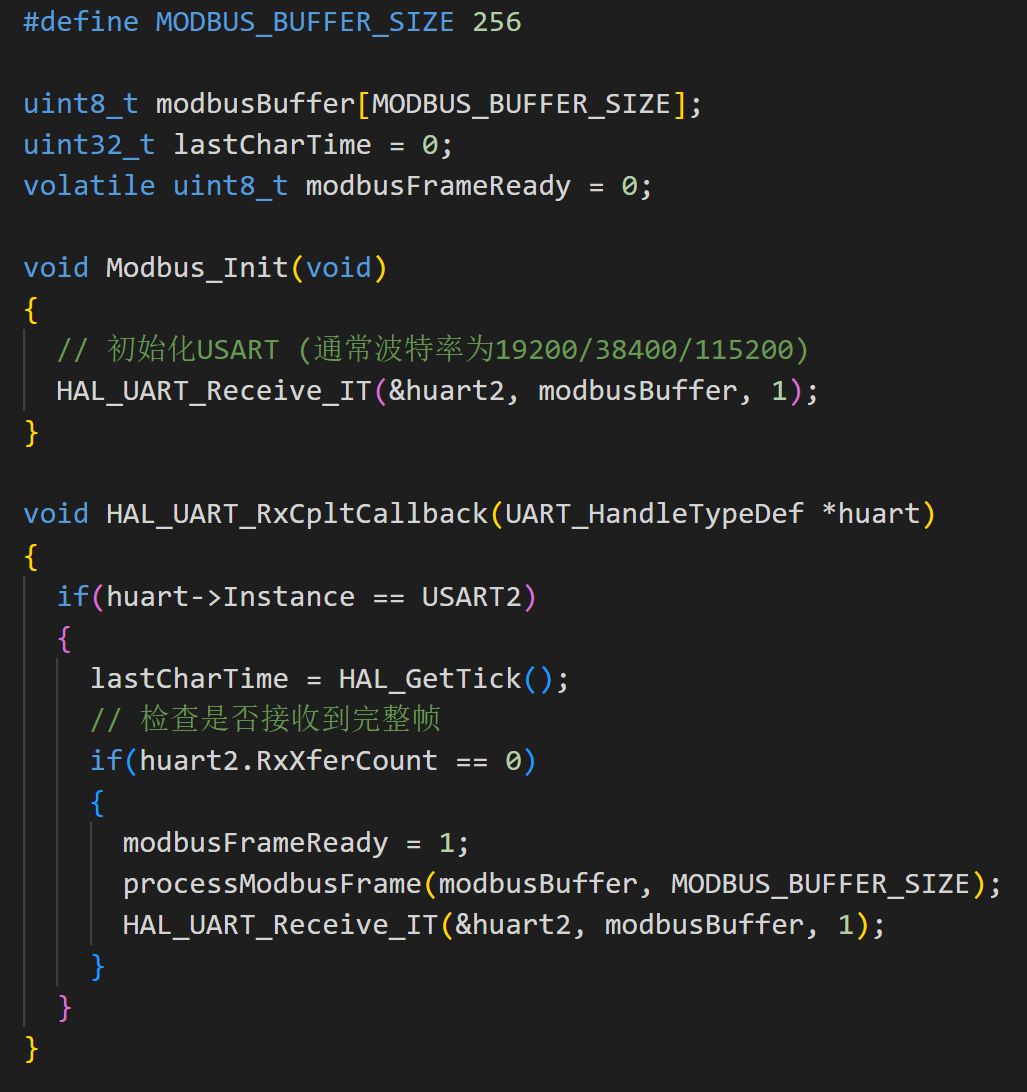

1. Modbus RTU实现

八、总结

本文详细介绍了基于STM32 HAL库的USART使用方法，从基础配置到高级应用，涵盖了轮询、中断和DMA三种通信模式。通过HAL库，开发者可以快速实现稳定可靠的串口通信功能。在实际项目中，应根据具体需求选择合适的通信方式，并注意错误处理和性能优化。

随着STM32系列不断更新，HAL库也在持续完善，建议开发者定期关注ST官方发布的更新和示例代码，以获得最佳开发体验。通过合理利用USART接口，可以满足绝大多数嵌入式系统的通信需求。
