0. 背景

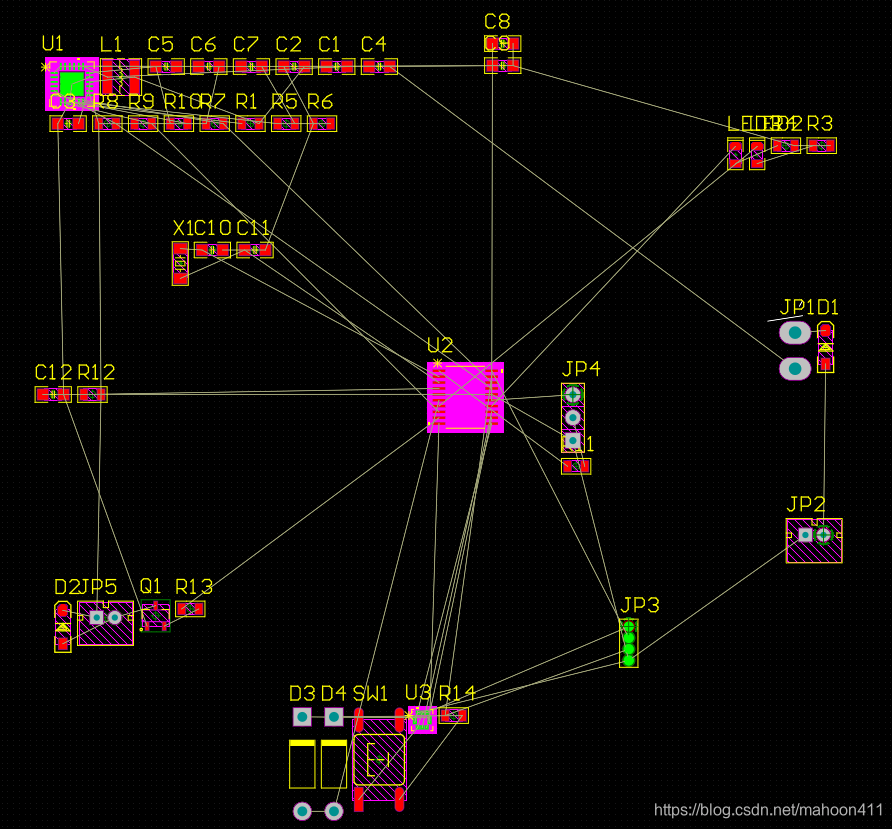

利用AD在进行PCB的布局布线操作时,过大的丝印很影响操作。但如果将丝印隐藏起来的话,又不太方便布局,因此最好的办法就是将丝印文字批量变小,然后放置在器件中间,这样既不影响操作,又能看出元件名称。
1. 批量更改丝印大小

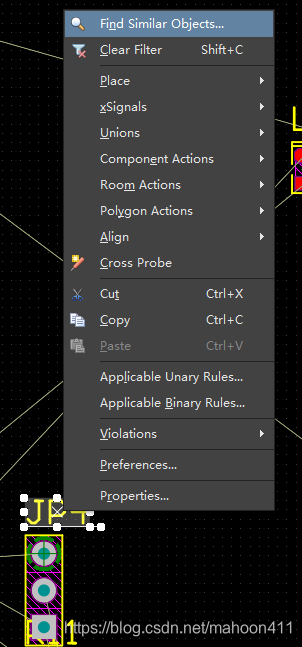

选中任意一个丝印,右击鼠标,然后点击Find Similar Objects。
将Designator(位号)设置修改为Same,点击OK,开始查找。
此时就会选中所有元器件的丝印。
然后在属性中,即可批量修改丝印的字高与字宽。
2. 批量将丝印放置于器件中间位置
按Ctrl+A,全选所有器件。
依次点击Edit→Align→Position Component Text,或按快捷键A+P,选择定位元件文本。
将元器件的Designator位号摆放至元件中心。点击OK。
这样设置完成后,再进行布局布线就十分方便了。布局布线结束后,可以按照同样的设置,再将丝印设置为合适的大小以及位置。
