🔥内容介绍

移动通信技术的快速发展对无线通信系统的性能提出了更高的要求。在高数据速率传输需求日益增长的背景下，无线信道的多径效应和瑞利衰落成为影响通信质量的关键因素。多径效应是指信号经过不同路径到达接收端，由于传播时延的差异，不同路径的信号叠加会产生信号失真。瑞利衰落则是由多径传播引起的随机性衰落，信号强度在短时间内会发生剧烈变化。因此，有效地对抗多径瑞利衰落信道的影响，是保证无线通信系统可靠性和性能的关键。单载波频域均衡(Single-Carrier Frequency-Domain Equalization, SC-FDE)技术以其优良的抗衰落性能和较低的峰均功率比(Peak-to-Average Power Ratio, PAPR)在无线通信领域受到了广泛关注。本文将深入探讨多径瑞利衰落信道下单载波频域均衡系统(SC-FDE)的原理、性能以及关键技术，并分析其优缺点和适用场景。

一、多径瑞利衰落信道模型

在无线通信中，多径效应是指信号经过不同的反射、折射和散射路径到达接收端，形成多个传播路径。每个路径的信号都具有不同的传播时延、衰减和相位偏移。多径信道可以用时域冲激响应来表示，即：

scss

h(t) = Σ α_i δ(t - τ_i) e^(jθ_i)

其中，α_i表示第i条路径的衰减系数，τ_i表示第i条路径的传播时延，θ_i表示第i条路径的相位偏移，δ(t)是狄拉克delta函数。

瑞利衰落是一种统计衰落模型，适用于多径效应非常严重，且没有直视径的场景。在这种情况下，接收信号的幅度服从瑞利分布，相位服从均匀分布。瑞利衰落信道的特点是信号强度在短时间内会发生快速而剧烈的变化，严重影响通信质量。

将多径效应和瑞利衰落相结合，形成多径瑞利衰落信道模型。该模型描述了实际无线信道中常见的信号传播情况，是评估无线通信系统性能的重要基础。

二、单载波频域均衡(SC-FDE)原理

SC-FDE是一种结合了单载波传输和频域均衡技术的通信方案。其核心思想是将时域卷积转化为频域乘积，从而简化均衡器的设计和实现。SC-FDE系统主要包含以下几个模块：

发送端:
- 数据调制:
  将待传输的数据进行调制，例如QPSK、QAM等。
- 插入循环前缀(Cyclic Prefix, CP):
  将数据块的末尾一部分复制到数据块的前面，形成循环前缀。CP的长度需要大于信道最大时延扩展，以避免符号间干扰(Inter-Symbol Interference, ISI)。
- 发射:
  将带CP的数据块通过信道发射出去。
信道:
- 多径瑞利衰落信道:
  信号在多径瑞利衰落信道中传播，受到衰落、时延扩展等影响。
接收端:
- 移除循环前缀(CP Removal):
  将接收到的数据块前端的CP移除。
- 串并转换(Serial-to-Parallel Conversion):
  将串行数据转换为并行数据。
- 快速傅里叶变换(Fast Fourier Transform, FFT):
  将时域数据转换到频域。
- 频域均衡(Frequency-Domain Equalization, FDE):
  在频域对信号进行均衡，消除信道的影响。
- 逆快速傅里叶变换(Inverse Fast Fourier Transform, IFFT):
  将频域数据转换回时域。
- 并串转换(Parallel-to-Serial Conversion):
  将并行数据转换为串行数据。
- 数据解调:
  将接收到的数据进行解调，恢复原始数据。

SC-FDE的关键优势在于利用FFT/IFFT将复杂的时域卷积运算转化为简单的频域乘积运算。 假设接收到的频域信号为Y(f)，信道频域响应为H(f)，那么频域均衡器的目标是找到一个均衡器W(f)，使得：

scss

X_hat(f) = Y(f) * W(f) ≈ X(f)

其中，X(f)是发送信号的频域表示，X_hat(f)是均衡后的信号的频域表示。

常见的频域均衡算法包括：

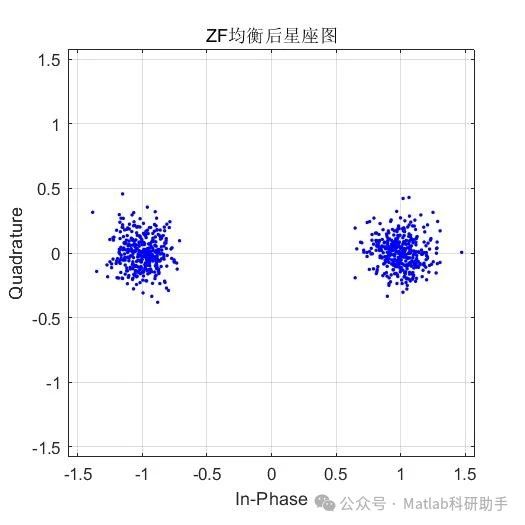

迫零(Zero-Forcing, ZF)均衡: W(f) = 1/H(f)。ZF均衡的优点是简单易实现，但是当信道响应H(f)在某些频率上接近于零时，会放大噪声。
最小均方误差(Minimum Mean Square Error, MMSE)均衡: W(f) = H*(f) / (|H(f)|^2 + σ^2/Es)，其中H*(f)是H(f)的共轭，σ^2是噪声功率，Es是信号能量。MMSE均衡在ZF均衡的基础上考虑了噪声的影响，能够更好地平衡信号失真和噪声放大。

三、SC-FDE的优缺点分析

优点:

抗多径衰落能力强:
通过频域均衡，有效地补偿了多径信道带来的频率选择性衰落，提高了系统的可靠性。
实现复杂度低:
利用FFT/IFFT算法，将时域卷积运算转化为频域乘积运算，简化了均衡器的设计和实现。
较低的PAPR:
相比于正交频分复用(Orthogonal Frequency-Division Multiplexing, OFDM)技术，SC-FDE具有更低的PAPR，降低了对射频功放的线性度要求，提高了功率效率。
单载波传输:
采用单载波传输，避免了多载波系统中的载波间干扰(Inter-Carrier Interference, ICI)。

缺点:

对频率同步要求较高:
相比于OFDM，SC-FDE对频率同步误差更加敏感，需要更精确的频率同步算法。
需要插入循环前缀(CP):
为了避免符号间干扰(ISI)，SC-FDE需要在每个数据块前插入CP，降低了频谱效率。

四、SC-FDE的关键技术

信道估计: 精确的信道估计是SC-FDE系统性能的关键。常见的信道估计方法包括基于导频的信道估计和盲信道估计。
- 基于导频的信道估计:
  在发送的数据中插入已知的导频符号，接收端根据接收到的导频符号来估计信道响应。常用的导频结构包括块状导频和梳状导频。
- 盲信道估计:
  不需要发送导频符号，直接根据接收到的数据来估计信道响应。盲信道估计的优点是提高了频谱效率，但是复杂度较高。
频率同步: SC-FDE对频率同步误差较为敏感，因此需要采用有效的频率同步算法。常见的频率同步算法包括基于导频的频率同步和基于数据辅助的频率同步。
自适应均衡: 根据信道的变化，动态调整均衡器的参数，以获得最佳的均衡性能。常用的自适应均衡算法包括最小均方(LMS)算法和递归最小二乘(RLS)算法。
循环前缀(CP)长度优化: CP的长度直接影响系统的频谱效率。需要根据信道的最大时延扩展，合理选择CP的长度，在保证消除ISI的前提下，尽可能减小CP的开销。
