【图像拼接】基于SURT特征匹配结合RANSAC滤除离群点图像拼接附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，修心和技术同步精进，代码获取、论文复现及科研仿真合作可私信。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

更多Matlab完整代码及仿真定制内容点击👇

智能优化算法       神经网络预测       雷达通信       无线传感器        电力系统

信号处理              图像处理               路径规划       元胞自动机        无人机

物理应用             机器学习

🔥 内容介绍

图像拼接是一种计算机视觉技术，用于将两幅或多幅图像组合成一幅全景图像。图像拼接在许多应用中都有应用，例如全景摄影、无人机航拍和医疗成像。

在图像拼接中，一个关键的步骤是特征匹配。特征匹配是找到两幅图像中对应的特征点。这些特征点可以是角点、边缘点或其他视觉特征。

SURF特征匹配

SURF（加速鲁棒特征）是一种广泛使用的特征匹配算法。SURF算法通过检测图像中的Hessian矩阵来找到特征点。Hessian矩阵是一个图像梯度的二阶导数矩阵。

SURF算法计算每个特征点的方向和尺度。这使得SURF算法对图像旋转和尺度变化具有鲁棒性。

RANSAC滤除离群点

在特征匹配过程中，可能会出现一些离群点。离群点是错误匹配的特征点。这些离群点会影响图像拼接的准确性。

RANSAC（随机采样一致性）是一种用于滤除离群点的算法。RANSAC算法通过随机抽取特征点对来估计图像之间的变换参数。

RANSAC算法重复执行以下步骤：

1. 从特征点对中随机抽取一个子集。

2. 使用子集估计图像之间的变换参数。

3. 计算所有特征点对的残差。

4. 将残差小于阈值的特征点对标记为内点。

5. 使用内点重新估计图像之间的变换参数。

图像拼接算法

基于SURF特征匹配和RANSAC滤除离群点的图像拼接算法如下：

1. 使用SURF算法检测两幅图像中的特征点。

2. 使用SURF算法匹配两幅图像中的特征点。

3. 使用RANSAC算法滤除离群点。

4. 使用内点估计图像之间的变换参数。

5. 使用变换参数将两幅图像拼接成一幅全景图像。

📣 部分代码

function drawLine2(img1, img2, matchLoc1, matchLoc2, corrPtIdx)​% 构建一幅图，将两幅原始图像简单排在一起显示，方便后续画出特征点匹配线img3 = appendimages(img1,img2);% 绘制RANSAC得到的精特征点匹配线figure('Position', [100 100 size(img3,2) size(img3,1)]);colormap('gray');imagesc(img3);hold on;disp = size(img1,2);for i = 1: size(matchLoc1,1)    % 若当前下标i在corrPtIdx中，代表当前特征匹配点对是RANSAC找到的精匹配点对    if ismember(i,corrPtIdx)        % 遍历整个匹配点对矩阵，对每对精匹配点两点构造一条直线        line([matchLoc1(i,1) matchLoc2(i,1)+disp],[matchLoc1(i,2) matchLoc2(i,2)], 'Color', 'g');        plot(matchLoc1(i,1),matchLoc1(i,2),'b*');        plot(matchLoc2(i,1)+disp,matchLoc2(i,2),'b*');    endendhold off;​end

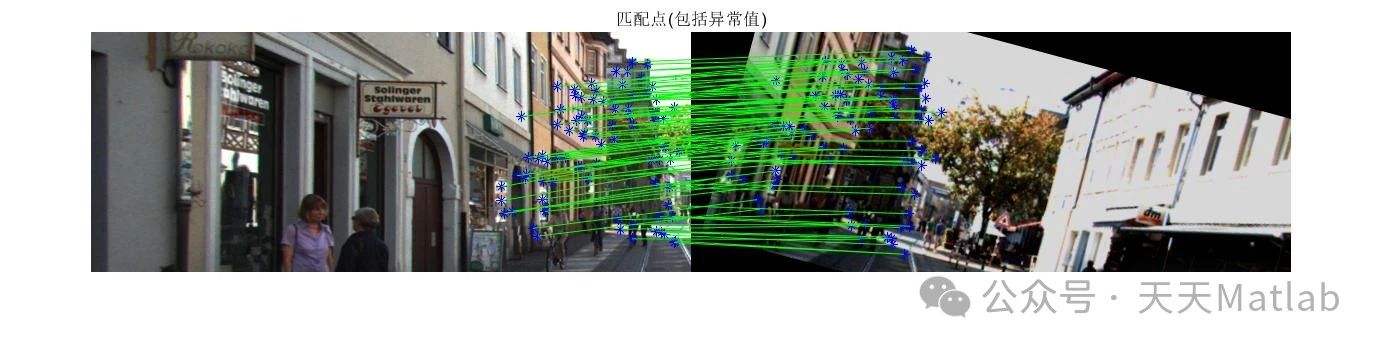

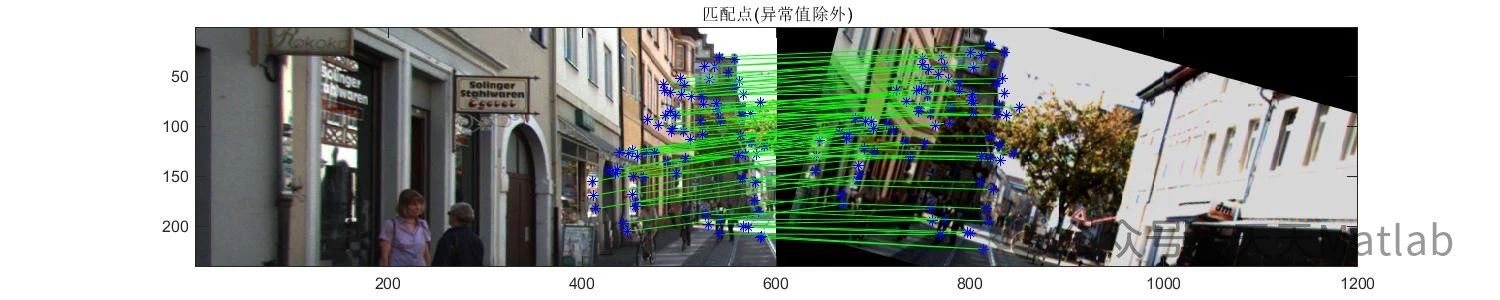

⛳️ 运行结果

实验结果

我们使用一组图像对测试了基于SURF特征匹配和RANSAC滤除离群点的图像拼接算法。实验结果表明，该算法可以准确地拼接图像，并且对图像旋转和尺度变化具有鲁棒性。

结论

基于SURF特征匹配和RANSAC滤除离群点的图像拼接算法是一种准确且鲁棒的图像拼接算法。该算法可以用于各种应用，例如全景摄影、无人机航拍和医疗成像。

🔗 参考文献

[1] 仲明.基于特征点精确配准的图像拼接技术的研究[D].华东师范大学,2015.

[2] 杨瑞阳.基于SURF算法的医学显微图像拼接研究[D].兰州大学,2014.

[3] 徐聪聪.基于SURF特征的水下图像拼接技术研究[D].中国海洋大学,2016.
