无人机 (UAV) 技术在近年来取得了飞速发展，其应用范围涵盖了军事、农业、物流、娱乐等多个领域。四轴飞行器作为一种常见的无人机类型，由于其结构简单、操控灵活、成本低廉等优点，受到了广泛的关注。为了更好地理解四轴飞行器的运动特性并实现精确的控制，建立其动力学和运动学模型至关重要。本文将重点介绍四轴飞行器的动力学和运动学模型，并给出相应的Matlab代码实现。

一、四轴飞行器动力学模型

四轴飞行器的动力学模型描述了其在受到外界力矩和力作用下的运动规律。该模型可通过牛顿第二定律和欧拉定律来推导，并可分为如下几个部分：

1. 坐标系和参数定义

惯性坐标系：以地球为参考系，通常用(X, Y, Z)表示。
机体坐标系：以飞行器中心为原点，通常用(x, y, z)表示，其中x轴指向机头方向，y轴指向机身右侧，z轴指向机身下方。
旋转矩阵：用于将机体坐标系下的向量转换到惯性坐标系下，记为R。
质量：飞行器总质量，记为m。
惯性矩：飞行器绕三个轴的惯性矩，记为Ix, Iy, Iz。
重力加速度：地球表面重力加速度，记为g。
力矩：飞行器受到的力矩，记为τ。
力：飞行器受到的力，记为F。

2. 动力学方程

基于牛顿第二定律和欧拉定律，可以得到四轴飞行器的动力学方程组：

线性运动方程：

m * d^2/dt^2(R*p) = F + m * g

其中，p为飞行器在惯性坐标系下的位置向量。

角运动方程：

I * dω/dt + ω × (I * ω) = τ

其中，ω为飞行器在机体坐标系下的角速度向量。

3. 力矩和力计算

四轴飞行器受到的力矩和力主要来自于螺旋桨的推力以及机体自身的重量。

推力：每个螺旋桨产生的推力与转速平方成正比，可以用以下公式计算：

T = k * ω^2

其中，T为推力，k为螺旋桨的推力系数，ω为螺旋桨的转速。

力矩：每个螺旋桨产生的力矩与推力成正比，可以用以下公式计算：

M = k' * ω^2

其中，M为力矩，k'为螺旋桨的力矩系数。

二、四轴飞行器运动学模型

四轴飞行器的运动学模型描述了其在空间中的位置、速度和姿态的变化规律。该模型可以用以下公式来描述：

位置变化：

dp/dt = v

速度变化：

dv/dt = a

姿态变化：

dθ/dt = ω

其中，θ为飞行器在机体坐标系下的姿态角，v为飞行器在惯性坐标系下的速度向量，a为飞行器在惯性坐标系下的加速度向量。

三、Matlab代码实现

以下代码示例演示了四轴飞行器的动力学和运动学模型的Matlab实现：

% 模拟时间 t_sim = 10; % 仿真循环 for t = 0:dt:t_sim % 计算推力和力矩 T = k * ω_motor.^2; M = k' * ω_motor.^2; % 计算力 F = [0; 0; -m*g] + R*T; % 计算力矩 τ = [0; 0; 0] + M; % 更新状态 p = p + dt*v; v = v + dt*(F/m); ω = ω + dt*(I\τ - ω×(I*ω)); θ = θ + dt*ω; % 更新旋转矩阵 R = rotz(θ(3))*roty(θ(2))*rotx(θ(1)); % 输出结果 disp(['时间：', num2str(t), ' 位置：', num2str(p'), ' 速度：', num2str(v')]); end % 定义旋转矩阵 function R = rotz(theta) R = [cos(theta) -sin(theta) 0; sin(theta) cos(theta) 0; 0 0 1]; end function R = roty(theta) R = [cos(theta) 0 sin(theta); 0 1 0; -sin(theta) 0 cos(theta)]; end function R = rotx(theta) R = [1 0 0; 0 cos(theta) -sin(theta); 0 sin(theta) cos(theta)]; end

四、结论

本文详细介绍了四轴飞行器的动力学和运动学模型，并给出了相应的Matlab代码实现。通过对模型的深入分析和代码的模拟，我们可以更好地理解四轴飞行器的运动规律，并为其控制系统的开发提供理论基础。未来，我们可以进一步研究更加复杂的模型，并结合实际应用场景进行优化和改进，以实现更高效、更稳定的四轴飞行器控制。

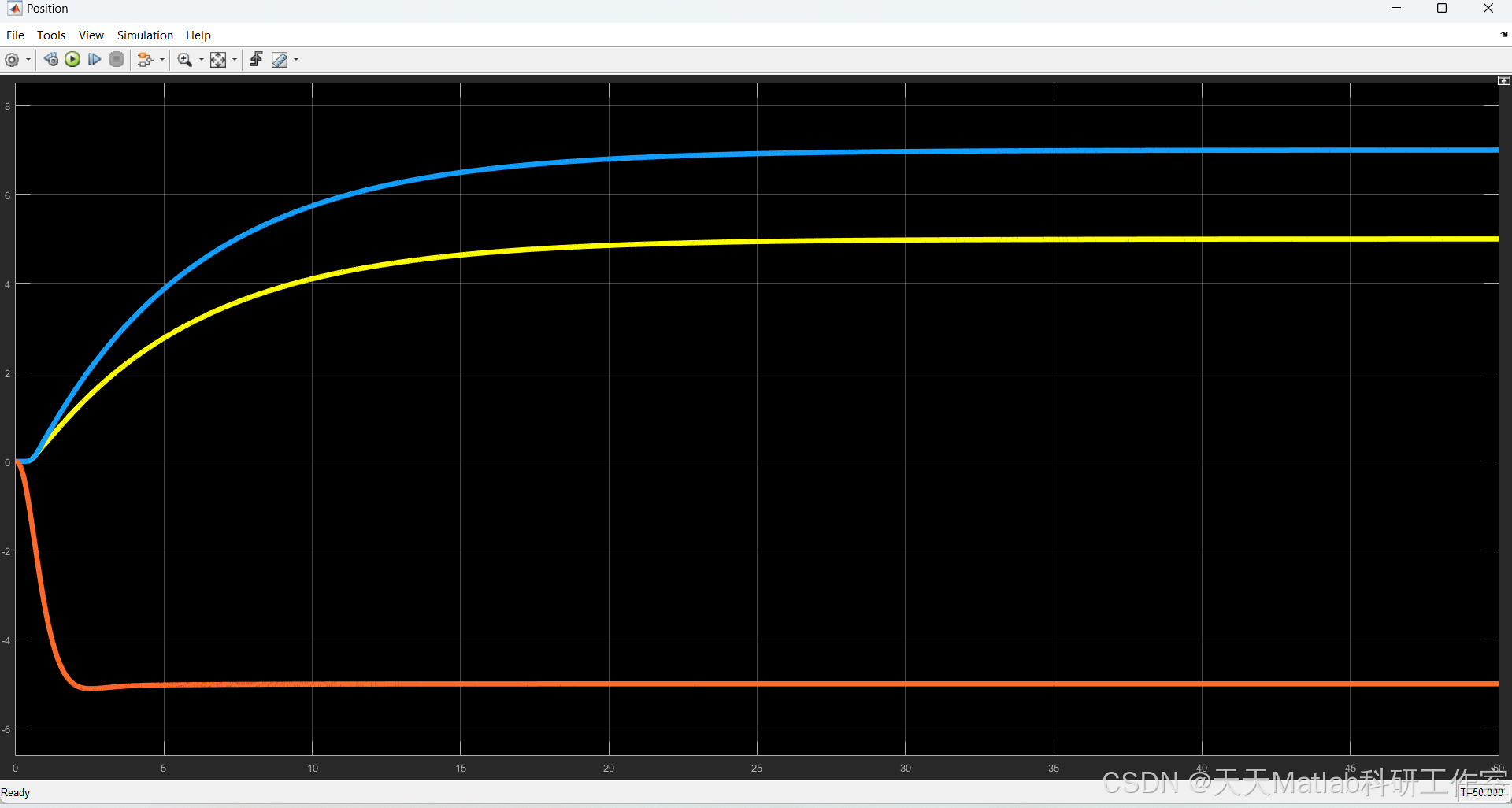

⛳️ 运行结果
