摘要: 保温层内流体的流动和热传递对建筑节能和工业过程的效率至关重要。本文旨在利用基于径向网格的有限体积法 (FVM) 求解器，模拟保温层内部的流体动力学和热传递过程，精确预测其速度场、压力场以及温度分布。通过对控制方程的离散化和求解，我们可以深入了解保温层内部的传热机制，并为保温材料的设计和优化提供理论依据。本文将详细介绍数值方法的构建过程，包括网格生成、离散化方案的选择、求解算法的应用以及结果的验证和分析。

关键词: 保温层；有限体积法；径向网格；流体动力学；热传递；数值模拟

1. 引言

保温层在建筑节能、工业设备保温以及航空航天等领域扮演着关键角色。其性能直接影响到能源消耗和系统效率。为了更好地理解和优化保温层的性能，准确预测其内部的流体动力学和热传递过程至关重要。传统的解析方法往往难以处理保温层复杂的几何形状和多物理场耦合问题，而数值模拟方法则提供了强大的工具。

有限体积法 (FVM) 作为一种常用的计算流体力学 (CFD) 方法，具有守恒性好、适应性强等优点，广泛应用于各种工程问题的模拟。然而，传统的基于笛卡尔网格或结构化网格的 FVM 方法在处理具有复杂边界形状的问题时，往往需要大量的网格单元，计算效率较低。而径向网格则在处理具有圆柱或球形对称性的问题时具有显著的优势，可以有效减少网格数量，提高计算效率。

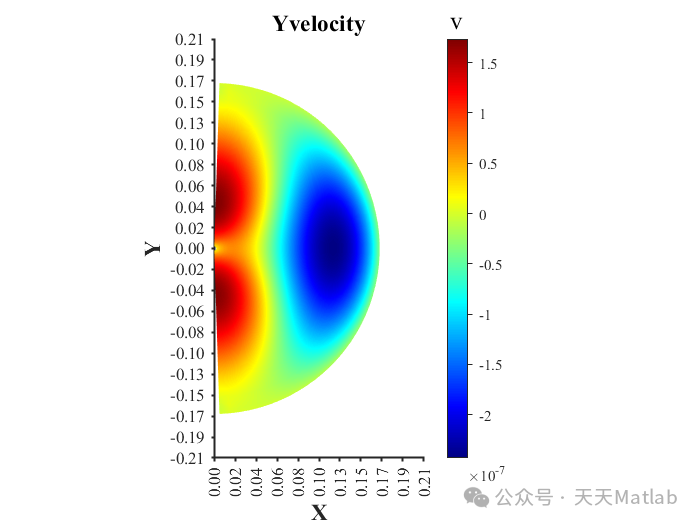

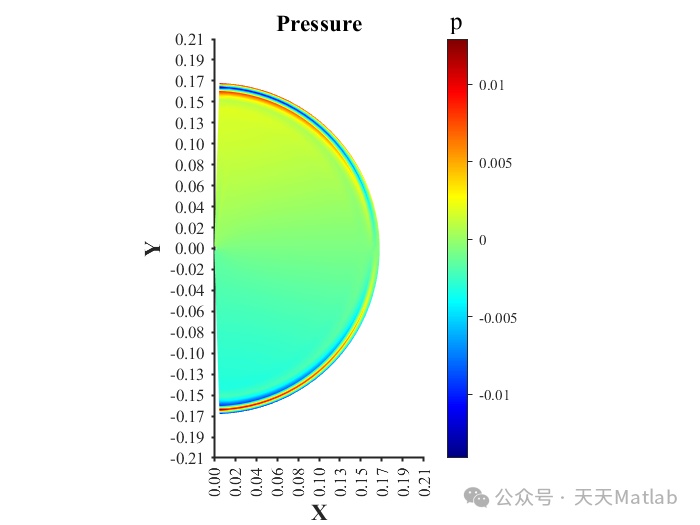

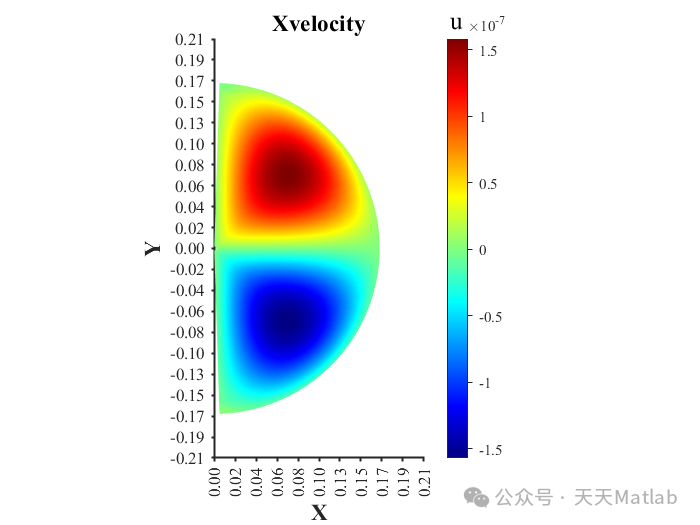

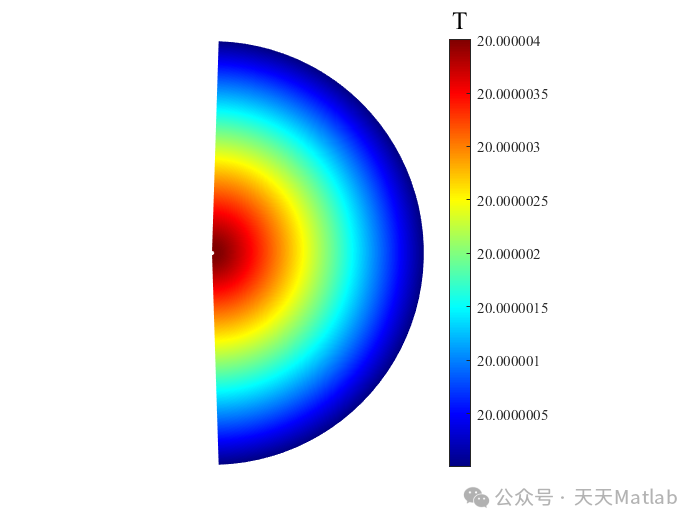

本文将基于径向网格和 FVM，构建一个求解器，模拟保温层内部的流体动力学和热传递。该求解器将考虑层流和湍流流动，并耦合流体动力学方程和能量方程，以准确预测保温层内部的速度场、压力场以及温度分布。

2. 数学模型

保温层内的流体动力学和热传递过程可以用纳维-斯托克斯方程和能量方程描述：

• 连续性方程: ∇ ⋅ u = 0

• 动量方程: ρ(∂u/∂t + u ⋅ ∇u) = -∇p + μ∇²u + F

• 能量方程: ρc_p(∂T/∂t + u ⋅ ∇T) = k∇²T + Q

其中：

• u 为速度矢量；

• p 为压力；

• ρ 为密度；

• μ 为动力粘度；

• F 为体积力；

• c_p 为比定压热容；

• k 为热导率；

• T 为温度；

• Q 为体积热源。

对于湍流流动，需要引入湍流模型，例如 k-ε 模型或 SST k-ω 模型，以闭合方程组。

3. 数值方法

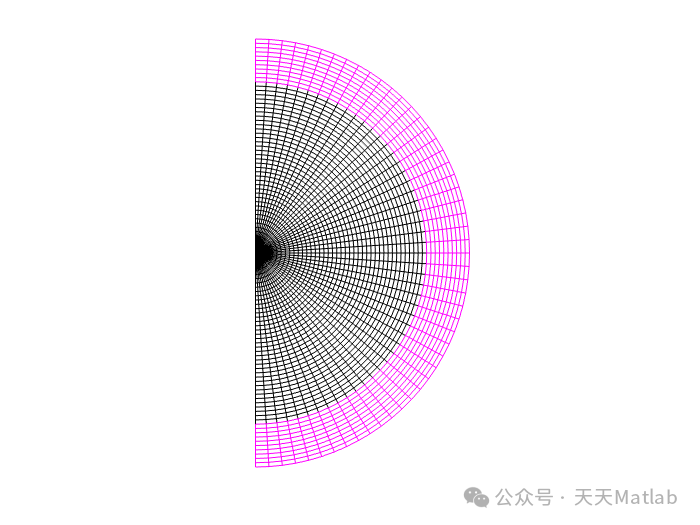

3.1 径向网格生成: 本文采用径向网格对保温层进行离散。径向网格的生成可以根据保温层的几何形状进行定制，例如对于圆柱形保温层，可以使用极坐标系生成径向和角向网格。网格的疏密可以根据计算精度和效率的要求进行调整，在边界层附近采用加密网格以提高计算精度。

3.2 有限体积法离散: 将控制方程在每个网格单元上积分，得到离散方程。采用二阶精度中心差分格式对空间导数进行离散，时间导数则采用隐式或显式格式进行离散，例如 Crank-Nicolson 格式或 Euler 格式。

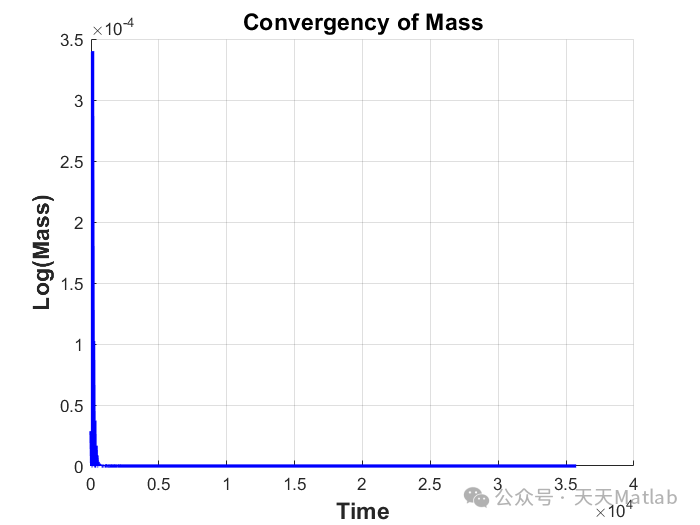

3.3 压力-速度耦合: 采用 SIMPLE 算法或 PISO 算法解决压力和速度之间的耦合问题。这些算法通过迭代的方式，逐步修正压力场和速度场，直至满足收敛条件。

3.4 边界条件: 根据保温层的实际情况设置边界条件，例如：保温层外表面为恒温或对流换热边界条件，内表面为恒温或对流换热边界条件，保温层与周围环境之间的换热条件等。

📣 部分代码​

if nargin==4

  % uniform 1D mesh

  Nx=varargin{1};

  Ny=varargin{2};

  Width=varargin{3};

  Height=varargin{4};

  % cell size is dx

  dx = Width/Nx;

  dy = Height/Ny;

  G=reshape(1:(Nx+2)*(Ny+2), Nx+2, Ny+2);

  CellSize.x= dx*ones(Nx+2,1);

  CellSize.y= dy*ones(Ny+2,1);

  CellSize.z= [0.0];

  CellLocation.x= [1:Nx]'*dx-dx/2;

  CellLocation.y= [1:Ny]'*dy-dy/2;

  CellLocation.z= [0.0];

  FaceLocation.x= [0:Nx]'*dx;

  FaceLocation.y= [0:Ny]'*dy;

  FaceLocation.z= [0.0];

elseif nargin==2

  % nonuniform 1D mesh

  facelocationX=varargin{1};

  facelocationY=varargin{2};

  facelocationX=facelocationX(:);

  facelocationY=facelocationY(:);

  Nx = length(facelocationX)-1;

  Ny = length(facelocationY)-1;

  G=reshape(1:(Nx+2)*(Ny+2), Nx+2, Ny+2);

  CellSize.x= [facelocationX(2)-facelocationX(1); ...

    facelocationX(2:end)-facelocationX(1:end-1); ...

    facelocationX(end)-facelocationX(end-1)];

  CellSize.y= [facelocationY(2)-facelocationY(1); ...

    facelocationY(2:end)-facelocationY(1:end-1); ...

    facelocationY(end)-facelocationY(end-1)];

  CellSize.z= [0.0];

  CellLocation.x= 0.5*(facelocationX(2:end)+facelocationX(1:end-1));

  CellLocation.y= 0.5*(facelocationY(2:end)+facelocationY(1:end-1));

  CellLocation.z= [0.0];

  FaceLocation.x= facelocationX;

  FaceLocation.y= facelocationY;

  FaceLocation.z= [0.0];

end

c=G([1,end], [1,end]);

MS=MeshStructure(2, ...

  [Nx,Ny], ...

  CellSize, ...

  CellLocation, ...

  FaceLocation, ...

  c(:), ...

  [1]);
