🔥 内容介绍

冷却塔作为工业生产和建筑空调系统中重要的热交换设备，其核心功能在于通过蒸发冷却的方式降低循环冷却水的水温。这一过程中，空气的加湿起着至关重要的作用，它直接影响着冷却塔的冷却效率和运行性能。为了深入理解冷却塔内的复杂热湿传递过程，并优化其设计和运行，利用数值模拟技术进行分析变得尤为重要。本文将探讨基于Matlab平台模拟冷却塔中空气加湿的理论基础、模型建立、数值方法以及实际应用，旨在为该领域的研究提供参考。

一、冷却塔中空气加湿的理论基础

冷却塔中的空气加湿过程是一个复杂的热湿传递过程，其核心机制在于水与空气之间的显热和潜热交换。在冷却塔中，热水通过填料或喷淋装置与空气接触，部分水分子蒸发为水蒸气，带走水的汽化潜热，从而降低水温。与此同时，空气吸收水分，湿度增加，温度降低。这个过程主要遵循以下几个热力学和流体力学原理：

质量守恒定律：空气中的水蒸气含量变化，即空气湿度变化，取决于水与空气之间蒸发的水分子量。该过程可以由质量守恒方程进行描述。
能量守恒定律：冷却过程中，水的显热损失转化为空气的显热和潜热吸收。水温降低，空气温度升高和湿度增加，整个系统的能量保持守恒。
传热传质理论：水与空气之间的热湿传递速率受到传热系数、传质系数、接触面积以及温度和湿度梯度等因素的影响。通常使用菲克定律和传热方程来描述传质和传热过程。
湿空气性质：空气的湿度、焓值、比容等热力学性质是计算过程中的重要参数。湿空气的性质可以通过一系列经验公式和查阅湿空气性质图表获得。
动量守恒定律：冷却塔内的气流运动受到重力、浮力和风力等因素的影响，可以使用纳维-斯托克斯方程进行描述。

在实际应用中，为了简化计算，通常会引入一些假设，如均匀混合假设、稳态假设等，并采用一些经验关联式来描述传热传质系数。然而，这些假设和经验公式的引入也会带来一定误差，需要根据具体情况进行选择和调整。

二、冷却塔空气加湿的Matlab模型建立

基于上述理论基础，可以建立冷却塔空气加湿过程的Matlab数学模型。模型的建立通常包含以下几个步骤：

模型简化：为了方便数值计算，需要对冷却塔的几何结构和物理过程进行适当的简化。例如，可以将冷却塔简化为一维或二维模型，假设填料区域的温度和湿度分布是均匀的，忽略风力等因素的影响。
控制方程建立：基于质量守恒定律、能量守恒定律和传热传质理论，建立描述空气和水的热湿传递过程的控制方程组。这些方程组通常包含非线性微分方程，需要采用数值方法进行求解。
参数设定：设定模型中的各项参数，如冷却塔的几何尺寸、填料的特性、水的初始温度、空气的初始温度和湿度、传热传质系数等。这些参数的准确性直接影响着模型的计算结果。
边界条件设定：设定模型的边界条件，如冷却塔的入口和出口的温度和湿度，以及水的流量等。
数值方法选择：选择合适的数值方法来求解控制方程组，常用的数值方法包括有限差分法、有限体积法和龙格-库塔法等。
代码编写：在Matlab平台下，利用其强大的数学计算和绘图功能，将建立的数学模型和数值方法转化为可执行的程序代码。

以一维逆流冷却塔为例，我们可以采用如下简化模型进行描述：

将冷却塔沿高度方向划分为若干个控制体积；
假设每个控制体积内的温度和湿度是均匀的；
假设空气和水的流动方向是逆向的；
采用合适的传热传质经验公式来计算空气和水之间的热湿传递量。

在这个简化模型的基础上，可以建立如下控制方程组：

scss

dTw/dh = f1(Tw, Ta, Ha) // 水温随高度变化方程 dHa/dh = f2(Tw, Ta, Ha) // 空气湿度随高度变化方程 dTa/dh = f3(Tw, Ta, Ha) // 空气温度随高度变化方程

其中，Tw、Ta和Ha分别表示水的温度、空气的温度和空气的湿度，h表示冷却塔的高度，f1、f2和f3是根据传热传质理论和经验公式确定的函数。

在Matlab中，可以使用ode45等求解器来求解上述微分方程组，并绘制温度和湿度随高度变化的曲线。

三、Matlab模拟中的关键技术与难点

在Matlab模拟冷却塔空气加湿过程中，需要重点关注以下几个关键技术与难点：

传热传质系数的确定：传热传质系数是描述水与空气之间热湿传递速率的重要参数，其准确性直接影响着模型的计算结果。常用的传热传质系数经验公式大多是基于实验数据拟合而来的，其适用范围和精度有限，需要根据实际情况选择合适的经验公式。
湿空气性质的计算：湿空气的性质计算涉及到多个热力学参数，如湿度、焓值、比容等。这些参数的计算可以通过查阅湿空气性质图表或采用经验公式进行。Matlab中可以使用一些工具箱或自定义函数来实现这些参数的计算。
数值方法的选择与实现：不同的数值方法具有不同的精度、稳定性和计算效率。在实际应用中，需要根据模型的特点和计算需求选择合适的数值方法。Matlab提供了丰富的数值方法函数，可以方便地实现控制方程组的数值求解。
模型参数的校准：由于模型中存在一些假设和经验公式，模型的计算结果可能与实际情况存在一定的偏差。因此，需要采用实验数据或其他已知数据对模型参数进行校准，以提高模型的准确性。
非线性方程组的求解：冷却塔空气加湿过程的控制方程组通常是非线性的，求解这些方程组需要采用迭代法。Matlab提供了多种非线性方程求解器，可以方便地解决这类问题。

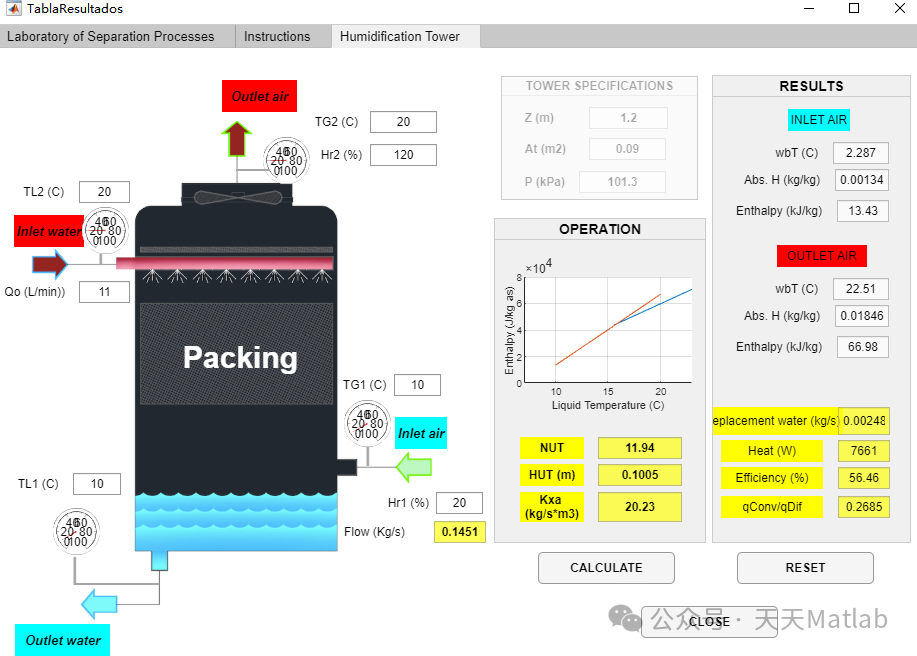

模型的可视化：利用Matlab的绘图功能，将模型的计算结果以图表的形式展示出来，可以更直观地了解冷却塔内的温度和湿度分布情况。

四、Matlab模拟的应用与展望

基于Matlab平台建立的冷却塔空气加湿模型，可以用于以下几个方面的研究和应用：

冷却塔性能分析：可以分析不同运行参数（如水流量、空气流量、入口温度等）对冷却塔性能的影响，从而优化冷却塔的运行参数，提高冷却效率，降低能耗。
冷却塔设计优化：可以根据模拟结果，对冷却塔的结构参数（如填料类型、填料高度、塔体直径等）进行优化，从而设计出性能更好的冷却塔。
故障诊断与预测：可以通过对比实际运行数据和模拟结果，判断冷却塔是否运行正常，并预测冷却塔未来的运行状态，为故障诊断和预防提供依据。
教学与研究： Matlab模拟可以帮助学生和研究人员更深入地理解冷却塔内的复杂热湿传递过程，为相关领域的教学和研究提供一种有效的手段。

随着计算技术的发展，未来的冷却塔模拟技术将朝着更加精细化、智能化和多物理场耦合的方向发展。例如，可以采用计算流体力学（CFD）方法，模拟冷却塔内的三维流动和热湿传递过程，从而更加准确地描述冷却塔内的复杂现象。同时，可以利用机器学习技术，建立更加精确的模型，实现冷却塔的智能控制和优化。

五、结论

本文探讨了基于Matlab平台模拟冷却塔中空气加湿的理论基础、模型建立、数值方法以及实际应用。Matlab作为一种强大的科学计算工具，为冷却塔的模拟分析提供了便利的平台。通过建立合适的数学模型和采用有效的数值方法，可以深入了解冷却塔内的复杂热湿传递过程，为冷却塔的设计、运行和优化提供科学依据。随着计算技术的不断发展，Matlab模拟技术在冷却塔领域的应用前景将更加广阔。

📣 部分代码

% Fixed Values.    Cl = 4187 ; % Calorific Capacity water (J/kg*K) --> Will be assumed constant      Cp_air = 1.005e3 ; % Calorific Capacity dry air (J/kg*ºC) Will be assumed constant    Cp_vapor = 1.88e3 ; % Calorific Capacity water vapor (J/kg*ºC) Will be assumed constant    MB = 29 ; % Molecular weight of air (kg/kmol)    P = 101325 ; % Operation pressure (Pa)% Tower specs:    %Z = 1.2 ; % Tower height (m)    %At = 0.09 ; % Transversal area (m2)
