现代车辆的电气系统日益复杂，对车辆的性能、可靠性和安全性至关重要。本文旨在建立一个带有交流发电机、电池、负载和怠速控制的传统车辆电气系统模型，并对其进行详细的分析。该模型能够模拟系统在不同工况下的运行状态，为系统设计、故障诊断和性能优化提供理论基础和仿真工具。本文首先介绍了传统车辆电气系统的组成和工作原理，然后详细描述了交流发电机、电池、负载和怠速控制器的数学模型。随后，将这些模型整合为一个完整的系统模型，并通过仿真验证模型的有效性。最后，讨论了该模型在车辆电气系统设计和分析中的应用前景。

1. 引言

随着汽车工业的快速发展，车辆电气系统的重要性日益凸显。从最初的照明、点火到如今的动力总成控制、安全辅助、信息娱乐，现代车辆的各项功能都离不开电气系统的支持。传统车辆电气系统通常由交流发电机、电池、负载和怠速控制系统等组成。交流发电机负责产生电能，为车辆的各种负载供电，并为电池充电。电池作为储能元件，在发动机启动、低速行驶或发电机故障时为车辆提供电力。负载包括车辆的照明、空调、音响、控制单元等各种耗电设备。怠速控制系统则负责在发动机怠速状态下维持稳定的转速，保证发电机的正常发电。

对车辆电气系统进行建模和仿真，可以深入了解系统的动态特性，预测系统在不同工况下的性能表现，为系统的设计和优化提供依据。此外，通过建立故障模型，可以模拟系统在故障状态下的运行情况，为故障诊断提供参考。

2. 传统车辆电气系统组成和工作原理

传统车辆电气系统主要由以下几个部分组成：

交流发电机（Alternator）：交流发电机是车辆电气系统的主要电源，将发动机的机械能转化为电能，为车辆的各种负载供电，并为电池充电。
电池（Battery）：电池是车辆的储能元件，在发动机启动、低速行驶或发电机故障时为车辆提供电力。通常采用铅酸蓄电池。
负载（Load）：负载包括车辆的照明系统、空调系统、音响系统、控制单元等各种耗电设备。这些负载的功率需求各不相同，且随车辆的运行状态动态变化。
稳压器（Voltage Regulator）：稳压器控制发电机的励磁电流，以维持发电机输出电压的稳定。这是保证车辆电气设备正常工作的重要组成部分。
怠速控制系统（Idle Speed Control System）：怠速控制系统负责在发动机怠速状态下维持稳定的转速，保证发电机的正常发电，防止发动机熄火。

其工作原理如下：发动机驱动交流发电机旋转，发电机产生交流电，经过整流后变为直流电，为车辆的各种负载供电。多余的电能则储存在电池中。当发电机无法满足负载需求时，电池会提供额外的电力。稳压器控制发电机的励磁电流，以维持发电机输出电压的稳定。怠速控制系统则通过调节节气门的开度或旁通空气的流量，来维持发动机的怠速转速，从而保证发电机的正常发电。

3. 系统建模

为了建立一个有效的车辆电气系统模型，需要对各个组成部分进行详细的数学建模。

3.1 交流发电机模型

交流发电机可以采用以下简化模型：

电压源模型: 将发电机简化为一个电压源和一个内阻串联的模型。电压源的电压取决于发电机的转速和励磁电流。
电流源模型: 将发电机简化为一个电流源和一个内阻并联的模型。电流源的电流取决于发电机的转速和励磁电流。
详细电磁模型: 使用电磁场理论对发电机的电磁特性进行建模，能够更精确地描述发电机的运行状态，但计算复杂度较高。

本文采用电压源模型，发电机的输出电压可以表示为：

V_gen = k * ω * I_f

其中，V_gen为发电机的输出电压，k为发电机常数，ω为发电机的转速，I_f为励磁电流。

发电机的输出电流可以表示为：

I_gen = (V_gen - V_bat) / R_gen

其中，V_bat为电池电压，R_gen为发电机的内阻。

3.2 电池模型

电池模型可以采用以下模型：

简单电压源模型: 将电池简化为一个电压源和一个内阻串联的模型。
电化学模型: 基于电化学原理对电池的充放电过程进行建模，能够更精确地描述电池的动态特性，但计算复杂度较高。

本文采用简单电压源模型，电池的电压可以表示为：

V_bat = V_oc - I_bat * R_bat

其中，V_bat为电池电压，V_oc为电池的开路电压，I_bat为电池的充放电电流，R_bat为电池的内阻。

电池的充电状态（State of Charge, SOC）可以表示为：

SOC = SOC_0 + ∫ I_bat dt / Q

其中，SOC_0为电池的初始充电状态，Q为电池的容量。

3.3 负载模型

车辆的负载可以分为恒功率负载、恒电阻负载和恒流负载。

恒功率负载: 例如空调、音响等，其功率基本保持不变。
恒电阻负载: 例如车灯等，其电流与电压成正比。
恒流负载: 例如某些控制单元，其电流基本保持不变。

总负载电流可以表示为：

I_load = P_cp / V_bat + V_bat / R_cr + I_cc

其中，P_cp为恒功率负载的功率，R_cr为恒电阻负载的电阻，I_cc为恒流负载的电流。

3.4 怠速控制系统模型

怠速控制系统通常采用PID控制算法，通过调节节气门的开度或旁通空气的流量，来维持发动机的怠速转速。

PID控制器的输出可以表示为：

u(t) = K_p * e(t) + K_i * ∫ e(t) dt + K_d * de(t)/dt

其中，u(t)为控制器的输出，K_p为比例增益，K_i为积分增益，K_d为微分增益，e(t)为转速误差。

4. 系统模型整合与仿真验证

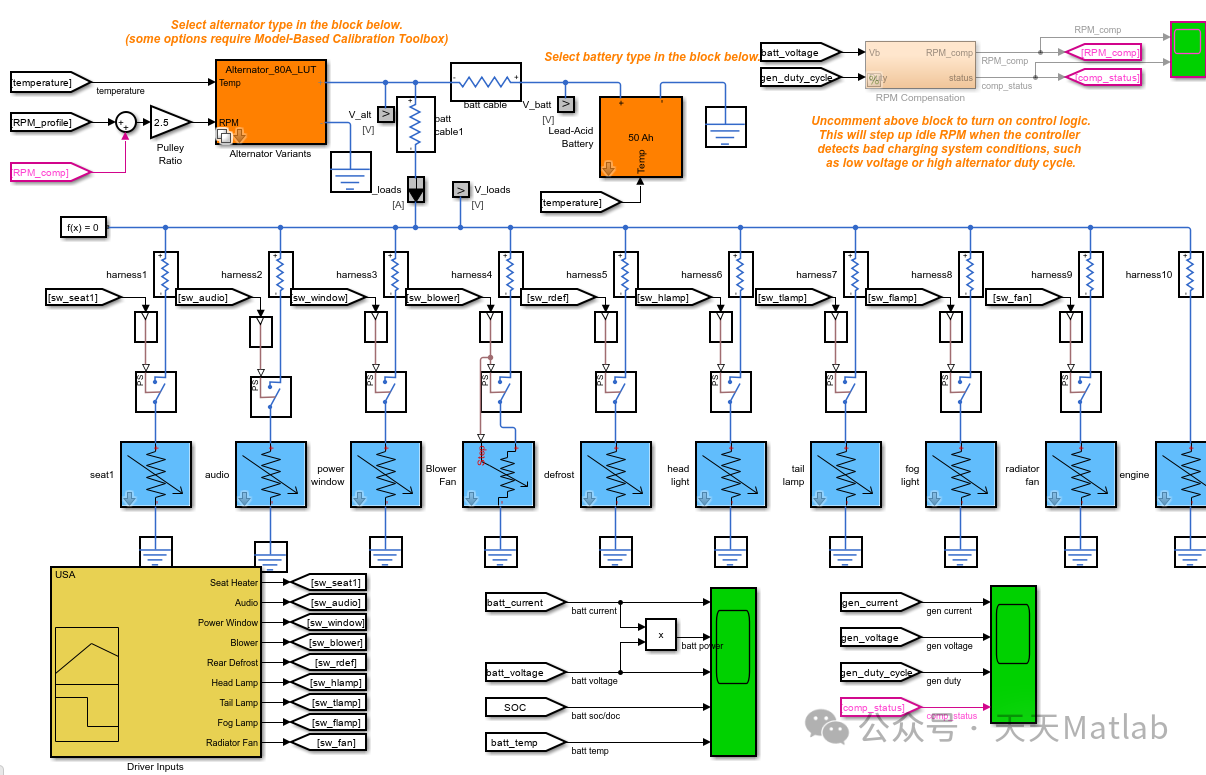

将上述各个模块的模型整合为一个完整的系统模型，可以使用Simulink等仿真工具进行仿真验证。

仿真模型需要考虑以下因素：

发动机转速的变化
负载功率的变化
电池的充放电过程
怠速控制系统的作用

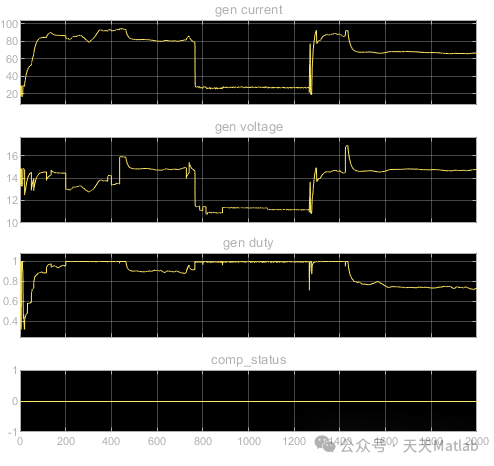

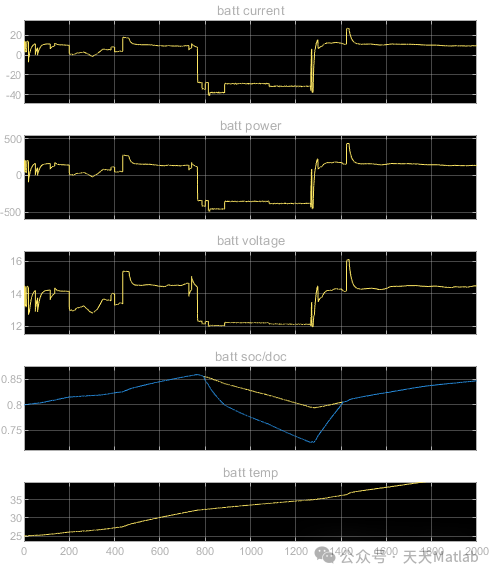

通过仿真，可以分析系统在不同工况下的运行状态，例如：

发动机启动时的电压跌落
加速行驶时的电流变化
怠速状态下的转速稳定情况
发电机故障时的电池放电情况

通过仿真结果与实际测量数据的对比，可以验证模型的有效性。

5. 应用前景

该模型在车辆电气系统设计和分析中具有广泛的应用前景：

系统设计：可以帮助工程师选择合适的发电机、电池和负载，优化系统的配置，提高系统的性能和可靠性。
故障诊断：可以模拟系统在故障状态下的运行情况，为故障诊断提供参考，缩短维修时间，降低维修成本。
性能优化：可以通过调整控制参数，优化系统的性能，例如降低油耗、提高舒适性等。
新型电气系统开发：该模型可以作为新型电气系统（例如混合动力或电动汽车）的开发基础。

6. 结论

本文建立了一个带有交流发电机、电池、负载和怠速控制的传统车辆电气系统模型，并对其进行了详细的分析。该模型能够模拟系统在不同工况下的运行状态，为系统设计、故障诊断和性能优化提供理论基础和仿真工具。该模型在车辆电气系统设计和分析中具有广泛的应用前景。未来的研究方向可以包括：更精确的电池模型、更复杂的负载模型、以及与车辆其他系统的集成。
