🔥 内容介绍

随着分布式电源技术的蓬勃发展和电力系统向清洁化、低碳化转型，微电网作为一种有效的能量管理和控制单元，正受到广泛关注。特别是在偏远地区、海岛等缺乏大电网支撑的场景下，孤岛运行的微电网具有重要的应用价值。然而，传统交流微电网由于同步控制的复杂性、潮流控制的挑战以及潜在的谐波问题，在分布式直流电源接入方面存在固有限制。直流微电网因其更直接的分布式直流电源接入方式、更简单的控制结构以及更低的能量转换损耗，成为一种极具吸引力的替代方案。本文聚焦于具有柔性结构的孤岛直流微电网，深入探讨其分级控制策略。柔性结构是指微电网内部电源、负荷以及储能系统具有一定的可重构性和可控性，能够适应外部环境变化和内部运行需求。分级控制通过将复杂的控制任务分解为不同层次，有效提升系统的可靠性、稳定性和经济性。本文将从孤岛直流微电网的特点、柔性结构的内涵出发，详细论述分级控制在功率分配、电压稳定、储能管理以及故障处理等方面的应用，并对未来的研究方向进行展望。

关键词： 孤岛直流微电网；柔性结构；分级控制；功率分配；电压稳定；储能管理

引言

电力系统正经历着由传统集中式向分布式、智能化的深刻变革。分布式电源（DG），如光伏、风电等，因其清洁、可再生的特性，在全球范围内得到大规模应用。微电网作为一种将DG、储能系统（ESS）、负荷以及监控保护装置集成的能量管理单元，为DG的接入提供了有效平台。尤其在偏远地区或极端天气等情况下，孤岛运行的微电网能够提供可靠的电力供应，提高电网韧性。

传统的电力系统以交流为主，其控制技术成熟，但分布式直流电源的接入需要进行额外的逆变，增加了损耗和控制复杂度。近年来，直流微电网因其与许多DG和负荷天然兼容的直流特性，正逐渐成为研究热点。光伏、燃料电池、LED照明、电动汽车等都以直流形式运行，直接接入直流微电网能够避免不必要的交直流转换，提高系统效率。孤岛运行的直流微电网具有独特的控制挑战，包括缺乏大电网的电压支撑、功率平衡的实时性要求高、以及故障的快速检测和隔离等。

同时，为了提高孤岛直流微电网的适应性和鲁棒性，柔性结构的概念被引入。柔性结构体现在多个层面，例如：DG和负荷的动态可控性、储能系统的多模式运行能力、以及网络拓扑的可重构性等。通过赋予系统一定的柔性，微电网能够更好地应对DG输出的波动性、负荷需求的变化性以及外部环境的不确定性。

为了有效地管理和控制具有柔性结构的孤岛直流微电网，分级控制策略被广泛采用。分级控制将整个系统的控制任务划分为不同的层级，通常包括主级控制、次级控制和三级控制（或称能量管理系统）。这种分层结构能够将全局优化目标与局部快速响应相结合，简化控制设计，提高系统的可扩展性和可靠性。

本文旨在深入探讨具有柔性结构的孤岛直流微电网的分级控制策略。首先，我们将介绍孤岛直流微电网的典型结构和主要特点，并阐述柔性结构在提升系统性能方面的作用。接着，本文将重点阐述分级控制的各个层级及其功能，并分析各层级之间的相互作用。最后，我们将总结目前的研究进展，并对未来研究方向提出展望。

一、孤岛直流微电网的结构与特点

孤岛直流微电网通常由多种分布式电源、储能系统、直流负荷以及必要的功率变换器和控制系统组成。其典型结构如图1所示。

图1 典型孤岛直流微电网结构示意图

（此处应插入一个孤岛直流微电网的结构示意图，包括DG、ESS、Load、DC Bus、Converters等元件）

主要组成部分及其特点：

分布式电源（DG）：
主要为光伏、风电、燃料电池等直流输出或经过整流后输出直流的电源。其输出具有波动性和间歇性，需要有效的控制策略来保证系统的功率平衡。
储能系统（ESS）：

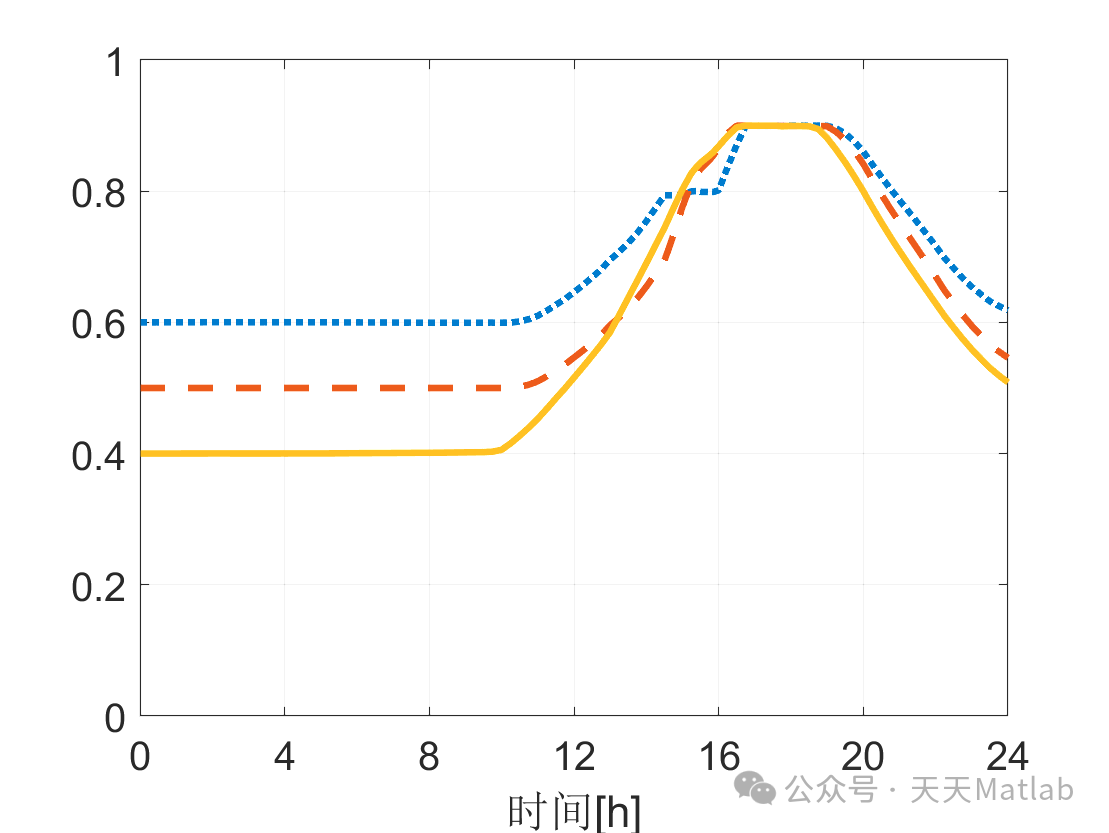

通常采用蓄电池、超级电容器等，用于平滑DG输出的波动，吸收多余能量，并在DG出力不足时提供功率支撑。ESS的充放电管理是孤岛直流微电网稳定运行的关键。

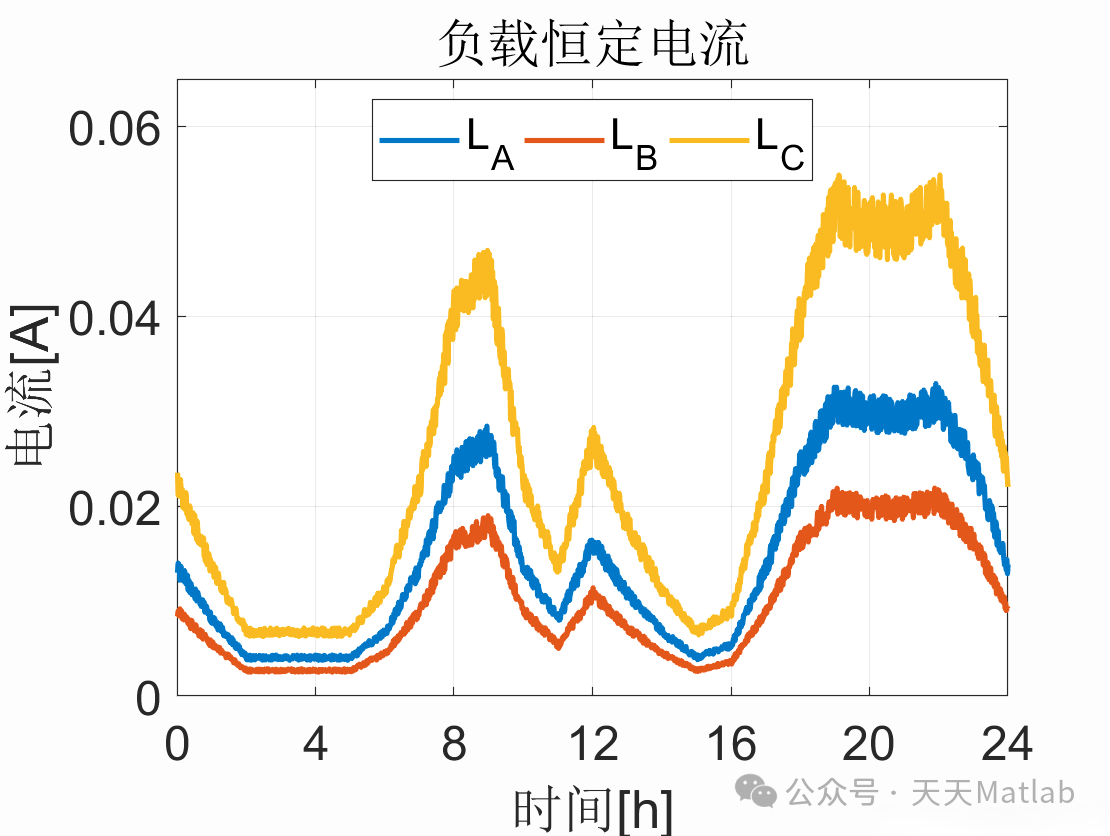

直流负荷（Load）：
包括各种直流用电设备。
功率变换器：
如DC/DC变换器、DC/AC变换器（用于接入交流负荷）等，用于实现不同电压等级之间的能量转换和功率控制。
直流母线（DC Bus）：
连接各单元的能量传输骨干。孤岛直流微电网的核心控制目标之一就是维持直流母线电压的稳定。
控制系统：
包括各单元的本地控制器以及微电网级的协调控制器。

孤岛直流微电网的主要特点：

直流母线电压稳定性是关键：
孤岛运行状态下，缺乏大电网的电压支撑，直流母线电压的稳定直接影响系统的正常运行。
功率平衡的实时性要求高：

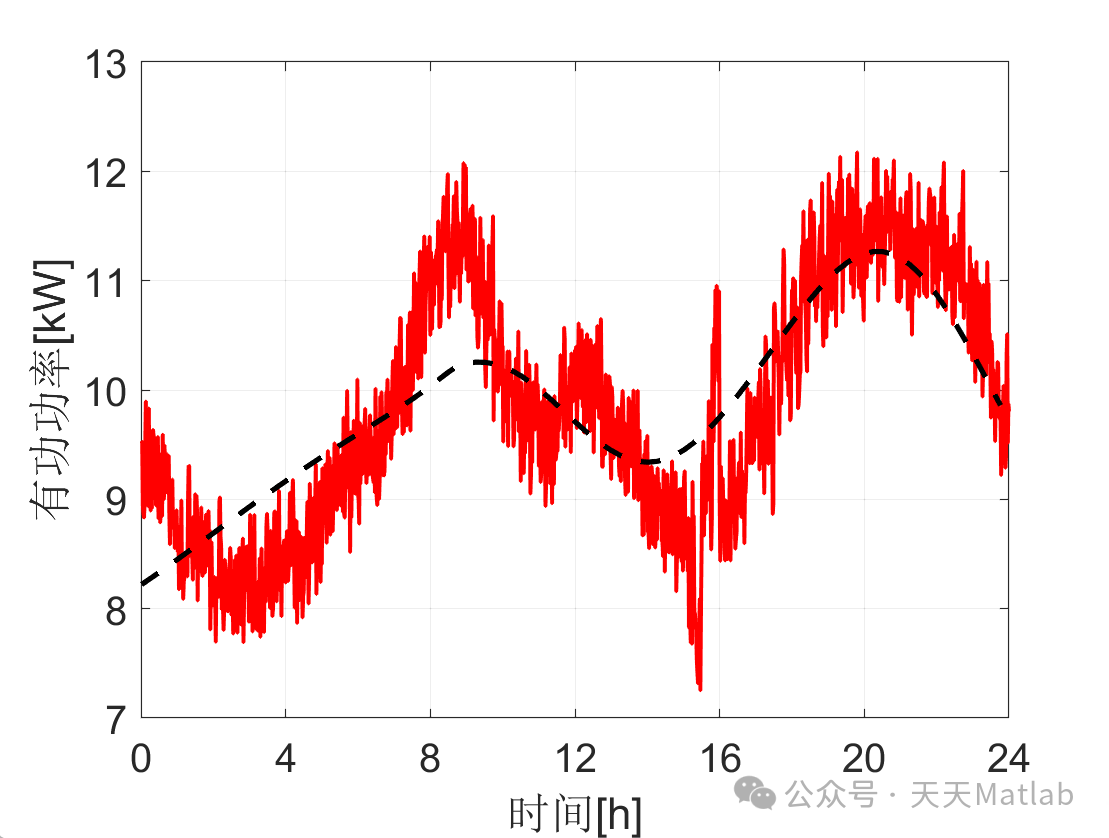

DG出力和负荷需求随时间变化，需要实时调整各单元的功率输出和吸收，以维持功率平衡。
能量管理与优化需求突出：
需要对DG、ESS和负荷进行有效管理，最大化利用清洁能源，降低运行成本。
故障检测与隔离的挑战：
故障发生时，需要快速准确地检测故障位置并隔离故障单元，以防止故障扩散和系统崩溃。
柔性结构提升系统适应性：
通过赋予系统内部单元和结构一定的柔性，能够更好地应对不确定性，提高系统的鲁棒性。

二、柔性结构在孤岛直流微电网中的体现

柔性结构赋予孤岛直流微电网更强的适应性和鲁棒性，主要体现在以下几个方面：

电源侧的柔性：
可控型DG（如燃料电池）的出力可以根据系统需求进行调节。通过MPPT控制优化光伏/风电出力，但其固有的波动性仍然存在，需要通过其他手段进行补偿。
负荷侧的柔性：
可控负荷（如热水器、空调等）可以通过需求侧响应策略进行调度，参与系统功率平衡。
储能系统的柔性：

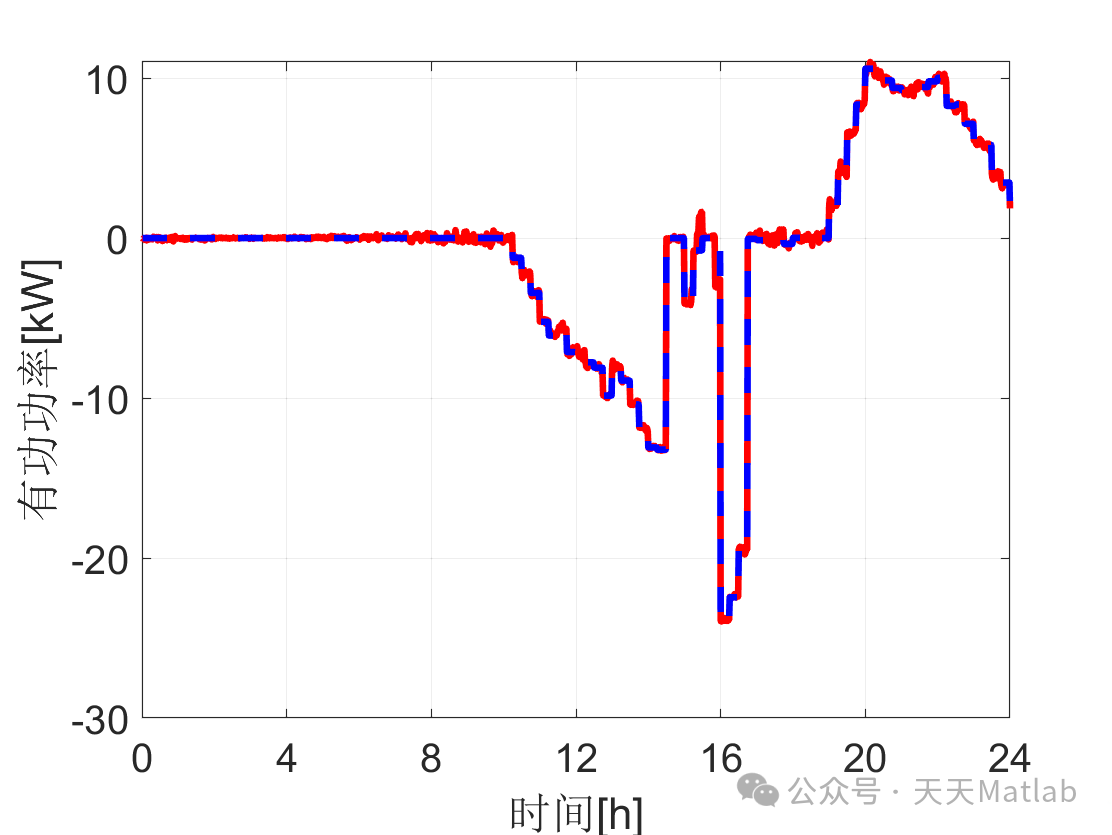

ESS具有灵活的充放电能力，可以快速响应系统功率缺额或盈余。多模式运行的ESS（如同时具备功率型和能量型储能）能够提供更全面的支撑。
网络拓扑的柔性：
通过开关或断路器，可以实现微电网内部连接关系的动态调整，例如将部分区域从主母线断开以形成子微电网，或者根据故障情况重构网络以隔离故障。
控制策略的柔性：
采用自适应、鲁棒或智能控制策略，使控制系统能够根据系统状态和外部环境变化调整控制参数或策略。

柔性结构的引入，使得孤岛直流微电网能够更有效地应对DG的波动性、负荷的不确定性以及潜在的故障，提高系统的可靠性和经济性。

三、孤岛直流微电网的分级控制策略

分级控制是将复杂的控制任务分解为不同层级，各层级负责不同的功能和时间尺度的控制。典型的分级控制结构包括：

主级控制（Primary Control）：
通常为本地控制，响应速度最快，主要负责维持直流母线电压的稳定以及实现各单元之间的功率分配。常见的策略包括下垂控制（Droop Control）和虚拟阻抗控制。
次级控制（Secondary Control）：
在主级控制的基础上，进行补偿和校正，消除稳态误差，实现更精确的电压恢复和电流共享。响应速度介于主级和三级之间。
三级控制（Tertiary Control / Energy Management System - EMS）：
响应速度最慢，负责全局的能量管理和优化，包括DG出力计划、ESS充放电调度、负荷调度等，以实现经济性、环保性等目标。

3.1 主级控制

主级控制是分级控制的基础，直接作用于各单元的功率变换器，实现快速的局部控制。在孤岛直流微电网中，主级控制的主要目标是维持直流母线电压稳定和实现各单元之间的功率分配。

下垂控制（Droop Control）：

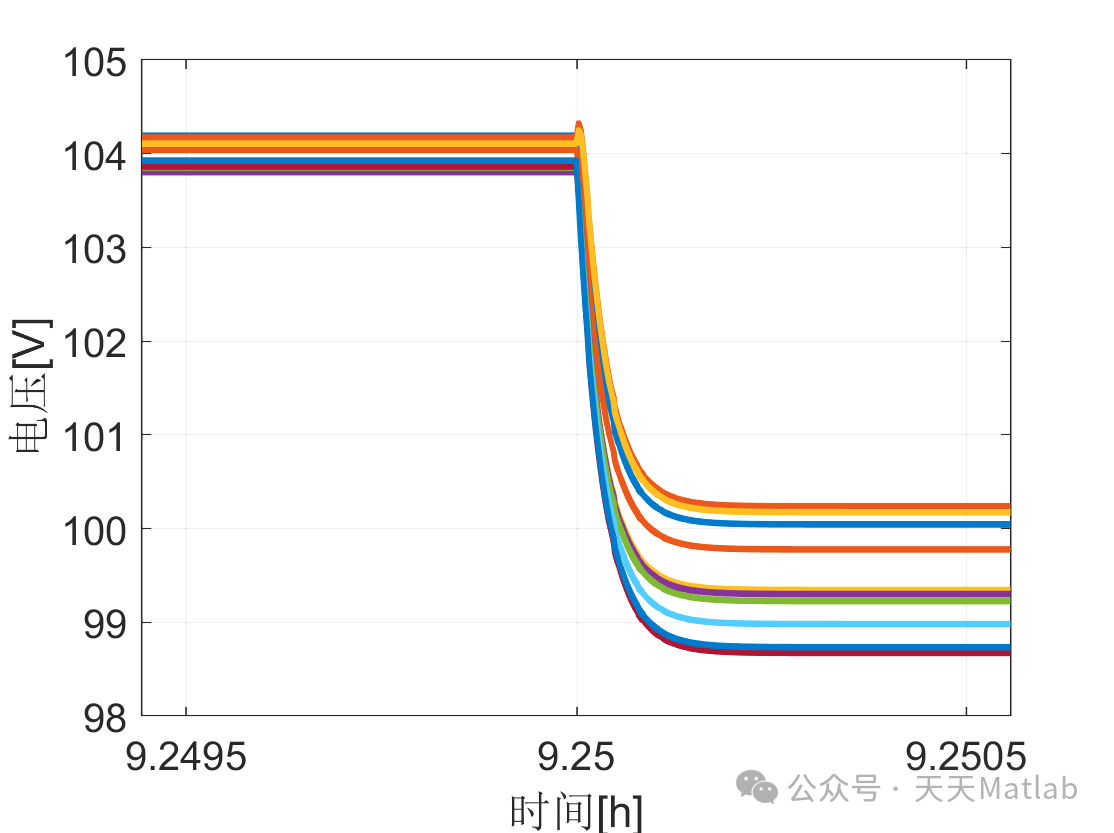

是一种分布式控制策略，通过模拟虚拟电阻，使各并联单元的输出电压与输出电流（或功率）之间存在下垂特性。当总负荷增加时，直流母线电压下降，各单元根据其下垂系数自动增加出力，从而实现功率分配。然而，下垂控制存在稳态电压偏差和功率分配不均的问题，且下垂系数的选择影响系统的稳定性和功率分配精度。
虚拟阻抗控制：
在下垂控制的基础上引入虚拟阻抗，可以改善功率分配的精度，并抑制环流。通过调节虚拟阻抗的参数，可以调整各单元的功率分担比例。
虚拟同步发电机控制（VSG）：
模拟传统同步发电机的惯性特性，为直流微电网提供虚拟惯性，增强系统稳定性，抑制电压波动。

主级控制的特点是响应速度快，无需通信，具有较高的可靠性，但存在稳态误差和功率分配精度受限的问题。

3.2 次级控制

次级控制旨在弥补主级控制的不足，消除稳态误差，改善功率分配精度，并实现直流母线电压的恢复。次级控制通常采用集中式或分布式控制策略，需要一定的通信能力。
