🔥 内容介绍

在现代定位与导航领域，准确、鲁棒的位置估计是至关重要的。无论是无人驾驶汽车的路径规划，机器人自主导航，还是传感器网络的节点定位，都对实时、高精度的位置信息有着迫切的需求。然而，现实世界中的传感器数据往往受到噪声、干扰甚至异常值的污染，这给精确的位置估计带来了巨大的挑战。卡尔曼滤波器作为一种最优线性滤波器，在处理带噪声的线性系统状态估计问题上表现出色。然而，对于非线性系统，直接应用卡尔曼滤波器会引入线性化误差，降低估计精度。为此，扩展卡尔曼滤波器（Extended Kalman Filter, EKF）应运而生，它通过在工作点进行泰勒级数展开实现非线性函数的线性化，从而将卡尔曼滤波器的思想推广到非线性系统。

本文旨在深入探讨一种用于估计和定位的扩展卡尔曼滤波器，并着重分析其在异常检测模式和跟踪仿真中的具体应用。我们将首先阐述扩展卡尔曼滤波器的基本原理，包括其状态空间模型、预测阶段和更新阶段的数学推导。接着，我们将详细讨论在实际应用中可能遇到的异常数据问题，并提出一种基于扩展卡尔曼滤波器的异常检测模式。最后，我们将通过跟踪仿真，验证所提出滤波器的性能，包括其对噪声的抑制能力以及在异常数据存在时的鲁棒性。

一、扩展卡尔曼滤波器的基本原理

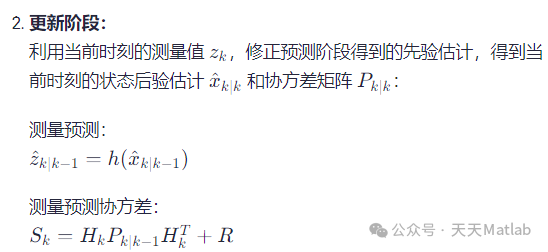

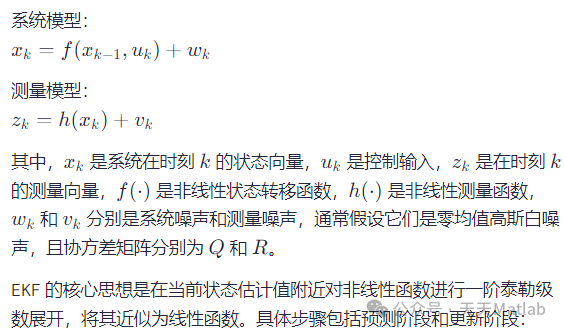

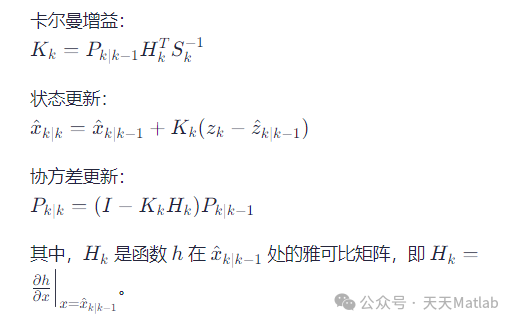

扩展卡尔曼滤波器（EKF）是卡尔曼滤波器在非线性系统上的推广。它适用于描述系统状态演变和测量过程均为非线性函数的场景。一个典型的非线性离散时间动态系统可以表示为：

二、异常检测模式在滤波跟踪中的应用

在实际的定位和跟踪应用中，传感器数据可能会受到各种异常情况的影响，例如传感器故障、外部干扰、数据传输错误等。这些异常值可能与正常的测量值存在显著差异，直接将其用于滤波器更新会导致状态估计出现大的偏差，甚至使滤波器崩溃。因此，在基于 EKF 的滤波跟踪系统中，引入异常检测模

式是至关重要的。

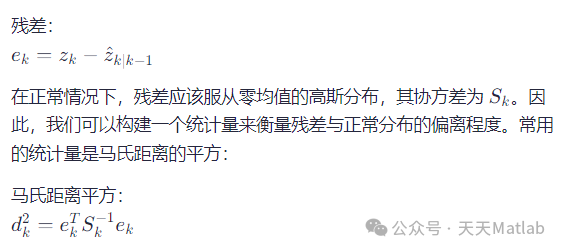

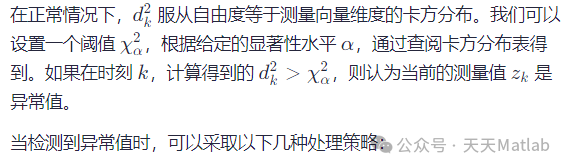

异常检测的目的是识别出那些偏离正常模型预测的测量值，并在滤波器更新时采取相应的措施。一种常用的异常检测方法是基于残差的检验。残差定义为实际测量值与滤波器预测测量值之间的差异：

三、跟踪仿真与性能分析

为了验证所提出的带有异常检测模式的扩展卡尔曼滤波器的性能，我们进行跟踪仿真。仿真场景可以设定为一个移动目标，其运动模型为非线性的，例如考虑目标的转向角速度或加速度变化。传感器测量目标的位置信息，但测量值受到高斯噪声和周期性异常值的污染。

仿真步骤如下：

建立仿真环境：
定义目标的真实运动轨迹，生成带有高斯噪声的传感器测量数据，并周期性地引入具有较大误差的异常测量值。
初始化滤波器：
设置滤波器的初始状态估计和协方差矩阵。
进行滤波跟踪：
在每个时间步，滤波器执行预测阶段，然后进行异常检测。如果测量值正常，则执行标准的 EKF 更新；如果测量值异常，则执行异常处理策略（例如忽略）。
性能评估：
记录滤波器的估计轨迹，计算估计误差（例如均方根误差 RMSE），并与不带异常检测的 EKF 进行对比。

通过跟踪仿真，我们可以观察到以下几个关键点：

噪声抑制能力：
标准的 EKF 在正常噪声环境下能够有效地抑制测量噪声，使估计轨迹更加平滑和接近真实轨迹。
异常值的影响：
不带异常检测的 EKF 在遇到异常测量值时，其估计轨迹会发生明显的跳跃或偏离，导致估计精度急剧下降。
异常检测的鲁棒性：
带有异常检测模式的 EKF 能够有效地识别并处理异常测量值，避免其对滤波器更新产生负面影响。即使在存在异常值的情况下，滤波器也能保持相对稳定的估计性能。
异常处理策略的选择：
不同的异常处理策略对滤波器的性能有影响。忽略异常值虽然简单，但在异常频繁的情况下可能导致信息丢失。鲁棒更新方法则能在一定程度上利用异常值提供的信息，但实现相对复杂。

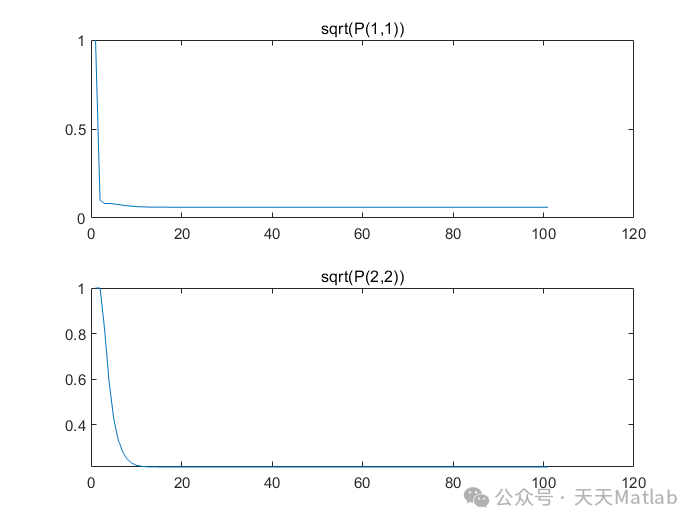

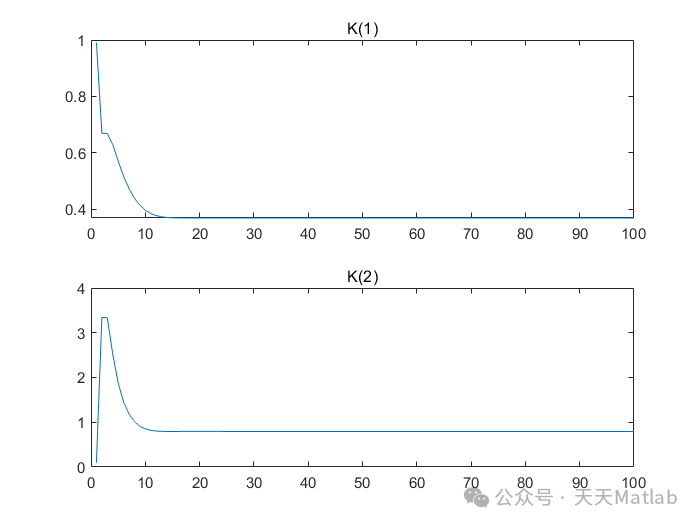

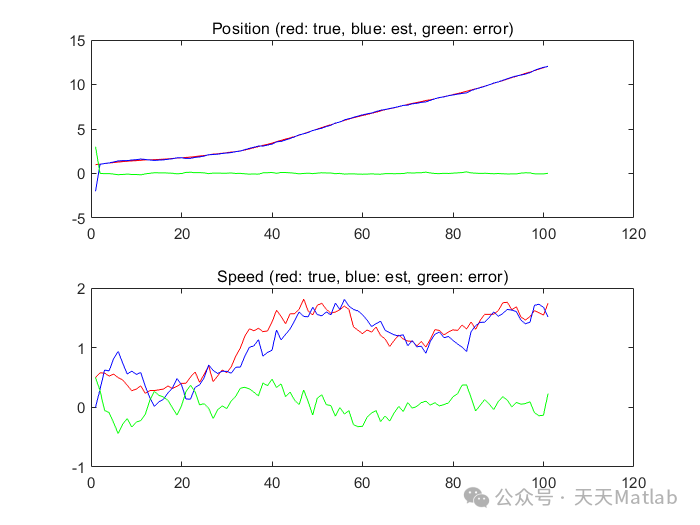

仿真结果可以通过绘制真实轨迹、测量轨迹、不带异常检测的 EKF 估计轨迹以及带异常检测的 EKF 估计轨迹进行可视化比较。同时，可以绘制不同滤波器的估计误差曲线，量化评估其性能。

四、结论与展望

本文详细阐述了一种用于估计和定位的扩展卡尔曼滤波器，并重点探讨了其在异常检测模式和跟踪仿真中的应用。扩展卡尔曼滤波器通过对非线性系统进行局部线性化，实现了在非线性环境下的状态估计。然而，其对异常值敏感的问题需要在实际应用中予以解决。通过引入基于残差检验的异常检测模式，并结合合适的异常处理策略，可以显著提高 EKF 在存在异常数据时的鲁棒性。

通过跟踪仿真，我们验证了带异常检测的 EKF 在抑制噪声、抵御异常值干扰方面的优势。这对于需要高精度、鲁棒性定位和跟踪的应用场景具有重要意义。

未来的研究可以进一步探索更先进的非线性滤波方法，例如无迹卡尔曼滤波器（Unscented Kalman Filter, UKF）或粒子滤波器（Particle Filter, PF），它们在处理高度非线性系统和非高斯噪声方面可能具有更好的性能。同时，可以研究更智能、自适应的异常检测和处理方法，例如基于机器学习的异常检测，或者根据不同的应用场景动态调整异常检测阈值和处理策略。此外，将多传感器信息融合与带异常检测的滤波器相结合，也是提高定位和跟踪性能的有效途径。
