分层调制（Hierarchical Modulation）作为一种能够有效提升频谱效率和系统鲁棒性的调制技术，在现代无线通信系统中展现出巨大的应用潜力。本文深入探讨了分层调制的原理，并以416-QAM为例，详细阐述了在MATLAB环境下实现其分层调制方案的关键技术和流程。通过对星座图设计、比特到符号映射、信号生成与解调等方面的详细分析，本文旨在为相关研究人员提供一套可行的实现框架和技术参考。实验结果表明，所实现的416-QAM分层调制方案在不同信噪比条件下能够展现出分层的性能特性，验证了方案的有效性。

关键词： 分层调制；416-QAM；MATLAB；星座图；比特映射；通信系统

1. 引言

随着移动通信技术的飞速发展，对更高数据传输速率和更强鲁棒性的需求日益迫切。传统的单层调制技术，如QAM（Quadrature Amplitude Modulation）或PSK（Phase Shift Keying），在频谱效率或抗干扰能力方面存在一定的局限性。分层调制作为一种先进的调制技术，通过在同一调制符号中承载不同优先级的信息比特，从而在频谱效率和系统鲁棒性之间实现了灵活的折衷。其核心思想是根据不同业务或信息流的重要程度，将其映射到调制星座图上的不同“层级”，优先级高的信息映射到对噪声更不敏感的层级，而优先级低的信息则可以利用更密集的星座点来提升频谱效率。

分层调制技术在许多领域都有潜在的应用价值，例如：

多媒体广播：
优先传输关键的视频或音频帧，而次要信息（如增强细节）则可以以较低优先级传输。
异构网络：
为不同 QoS（Quality of Service）要求的用户提供服务，高优先级用户享受更好的传输性能，而低优先级用户可以接受较低的速率但保持连接。
无线传感器网络：
传输关键的控制或告警信息时具有更高的可靠性，同时也能传输大量的非关键数据。

本文以416-QAM为例，深入研究分层调制的实现。416-QAM的符号数（416）并非典型的2的幂次方，这为传统的单层QAM实现带来了挑战，但也为设计独特的分层星座图提供了可能性。选择416作为一个研究对象，有助于探索非标准符号数下的分层调制实现方法。本文的主要目标是：

阐述分层调制的基本原理和结构。
详细设计一个适用于416-QAM的分层调制星座图。
构建比特到符号的映射方案，实现不同优先级比特的分层映射。
利用MATLAB实现416-QAM分层调制的信号生成与解调过程。
分析不同信噪比下分层调制的性能特性。

2. 分层调制基本原理

分层调制的核心在于将待传输的比特流划分为多个优先级别，并根据这些级别设计调制星座图和相应的比特映射方案。通常，分层调制包含两个主要层级：高优先级（HP）层和低优先级（LP）层。HP层的比特对传输的可靠性要求更高，而LP层的比特则主要用于提升频谱效率。

2.1 星座图设计

分层调制星座图的设计是实现分层调制的关键。与传统的单层QAM不同，分层调制星座图通常不是均匀分布的。其设计原则是在保证HP层具有足够大的最小欧氏距离以抵抗噪声的同时，尽量利用星座空间承载更多的LP层信息。常见的构建分层星座图的方法包括：

基于现有的QAM星座图：
可以通过对现有QAM星座图的扩展或变形来构建分层星座图。例如，可以在一个低阶QAM星座点的周围簇拥一些额外的点，这些额外的点承载LP信息。
自定义设计：
针对特定的符号数和分层需求，可以设计全新的星座图。这需要仔细考虑不同层级星座点之间的距离和布局，以优化性能。

对于416-QAM，由于416不是2的幂次方，我们无法直接使用标准的 2n2n-QAM 星座图。一种可能的思路是将416个星座点分为两个层级。例如，我们可以设计一个包含少数“核心”星座点作为HP层，然后在每个核心点的周围布置一些“辅助”星座点作为LP层。核心点之间的距离较大，保证HP信息的可靠性；辅助点则利用了剩余的星座空间，提升了LP信息的传输速率。

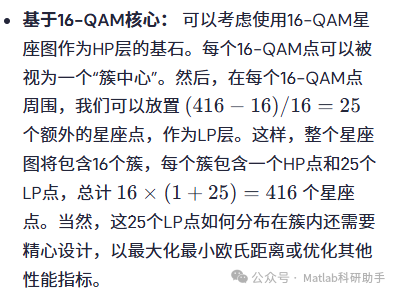

为了具体设计416-QAM的分层星座图，我们可以考虑以下方法：

基于其他结构：
也可以探索其他结构，例如基于非均匀网格或其他几何形状的星座图。

在本文的MATLAB实现中，我们将采用一种基于16-QAM核心的设计思路，并进一步细化每个簇内LP点的分布。具体的星座点坐标将根据优化准则（例如，最小化平均发送功率或最大化最小欧氏距离）来确定。

2.2 比特到符号映射

比特到符号的映射是将输入的比特流转换为相应的调制符号的过程。在分层调制中，这个过程需要区分HP比特和LP比特。通常的映射策略是：

HP比特映射：
将HP比特映射到HP层的星座点（或簇中心）。由于HP层通常包含较少的星座点且相互距离较大，可以使用标准的格雷码映射以降低误码率。
LP比特映射：
将LP比特映射到LP层的星座点。对于基于簇的设计，LP比特决定了在选定的HP点簇内具体选择哪个LP星座点。这部分的映射需要精心设计，以避免 LP 比特错误对 HP 比特解调的影响。

2.3 信号生成与解调

信号生成： 信号生成过程相对直接，主要包括：

比特流生成：
生成待传输的二进制比特流。
比特流划分：
将比特流划分为HP和LP比特流。
比特到符号映射：
根据设计的映射规则，将HP和LP比特流映射为一系列复数调制符号。
基带成形：
对调制符号序列进行脉冲成形，以满足频谱要求。
载波调制：
将基带信号调制到射频载波上（MATLAB仿真通常在基带进行）。

信号解调： 分层调制的解调过程通常采用逐层解调（Layered Demodulation）或联合解调（Joint Demodulation）的方式。

逐层解调： 这是分层调制中最常用的解调方式。首先解调HP层信息，然后利用已解调的HP信息辅助解调LP层信息。具体步骤如下：

逐层解调的优势在于实现复杂度较低，但HP层的错误会传播到LP层，影响LP层的解调性能。
1. HP层解调：
  接收端首先对接收到的信号进行HP层解调。这相当于将每个接收到的符号与所有HP星座点（簇中心）进行比较，选择距离最近的HP点作为估计的HP符号。
2. HP信息解码：
  将估计的HP符号转换为HP比特流。
3. HP信息辅助LP层解调：
  利用已解码的HP信息，接收端可以确定接收符号所属的簇。然后，只在该簇内的LP星座点中寻找距离接收符号最近的点，作为估计的LP符号。
4. LP信息解码：
  将估计的LP符号转换为LP比特流。
联合解调： 联合解调同时考虑HP和LP信息，直接寻找距离接收符号最近的完整星座点。这种方式可以获得最优的性能，但实现复杂度较高，尤其是对于大规模星座图。

在本文的MATLAB实现中，我们将主要关注逐层解调的实现。

3. 基于MATLAB的416-QAM分层调制实现

本节将详细介绍在MATLAB环境下实现416-QAM分层调制的具体步骤和代码框架。

3.1 星座图设计与生成

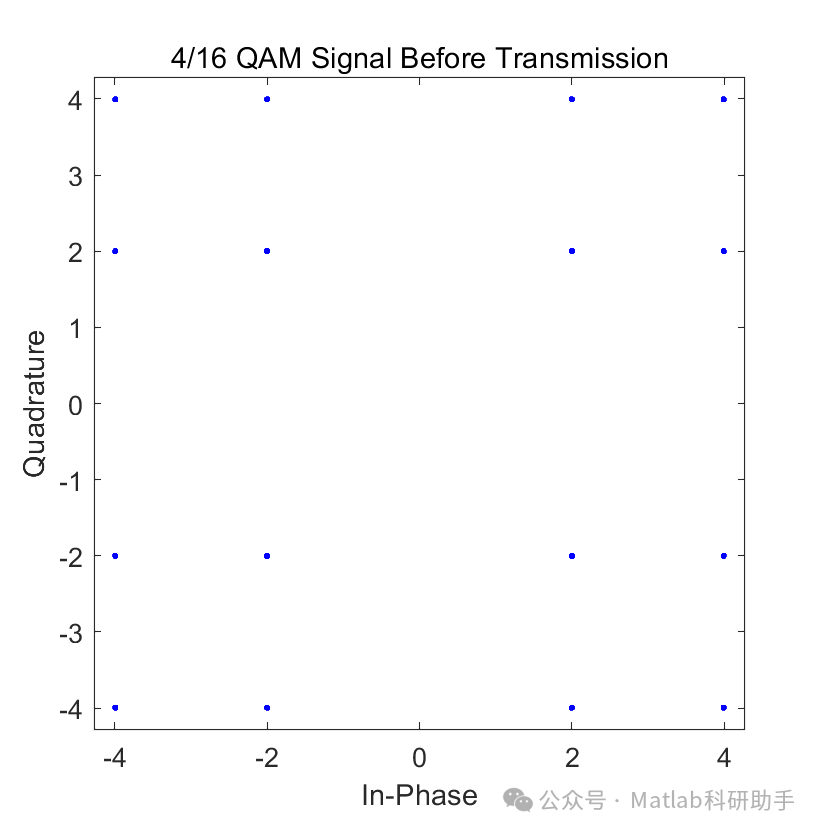

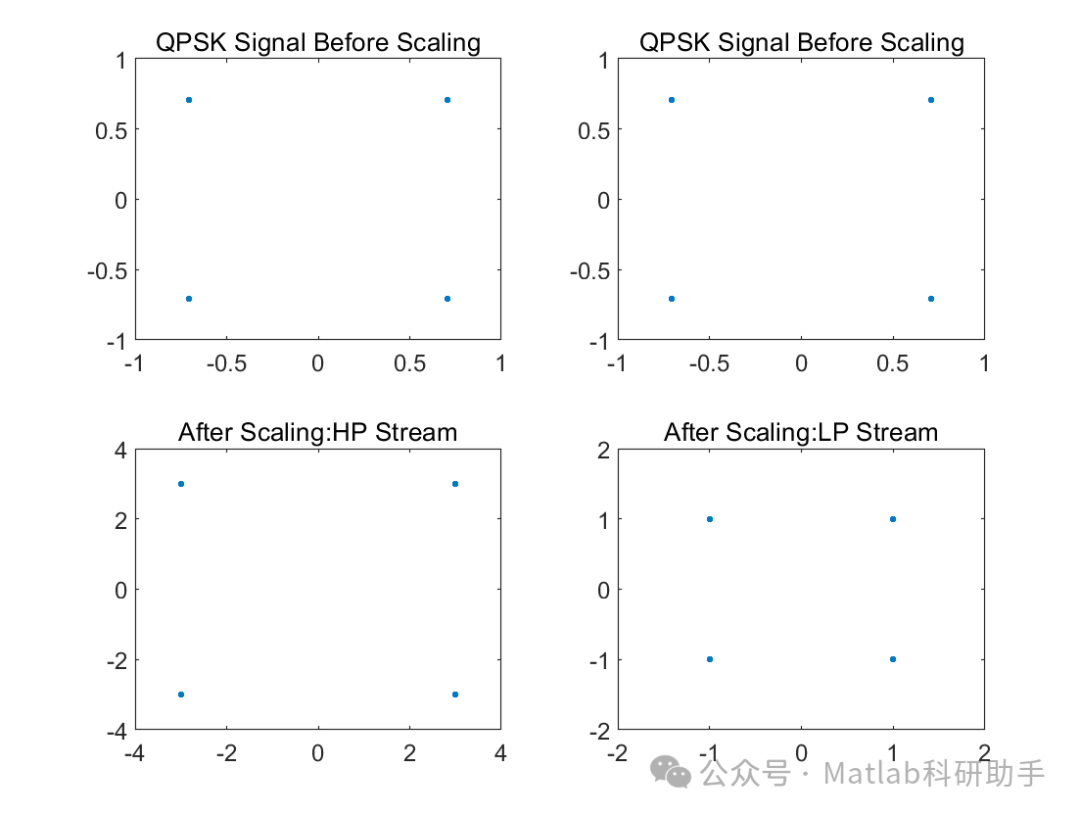

基于前述的16-QAM核心设计思路，我们可以构建416-QAM分层星座图。首先定义16-QAM的星座点，这些点将作为HP层的簇中心。然后，在每个簇中心周围生成25个LP点。LP点的生成可以采用多种方式，例如：

均匀分布：
在簇中心周围的一个圆形区域内均匀分布LP点。

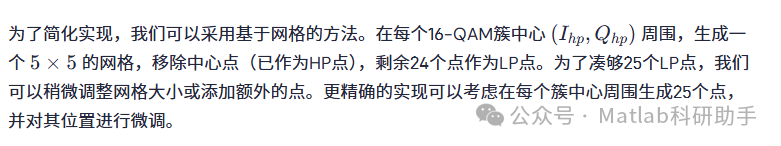

基于网格：
在簇中心周围构建一个小的网格，LP点位于网格交叉点。
优化生成：
通过优化算法生成LP点的位置，以最大化最小欧氏距离或满足其他性能指标。

3.2 比特到符号映射实现

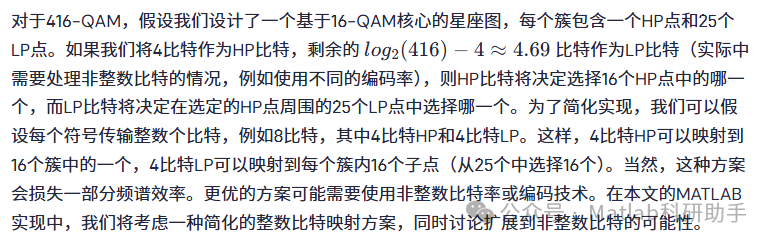

假设我们采用将每个符号传输8比特，其中4比特HP和4比特LP的简化方案。

3.4 性能评估

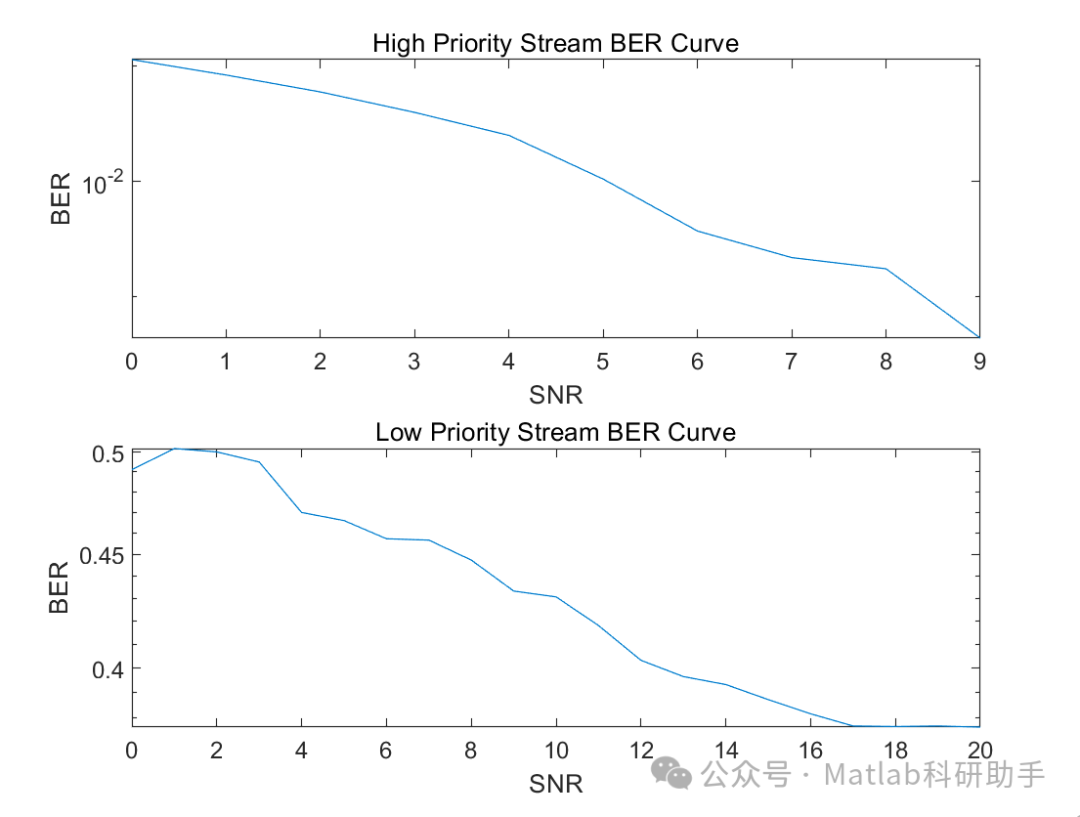

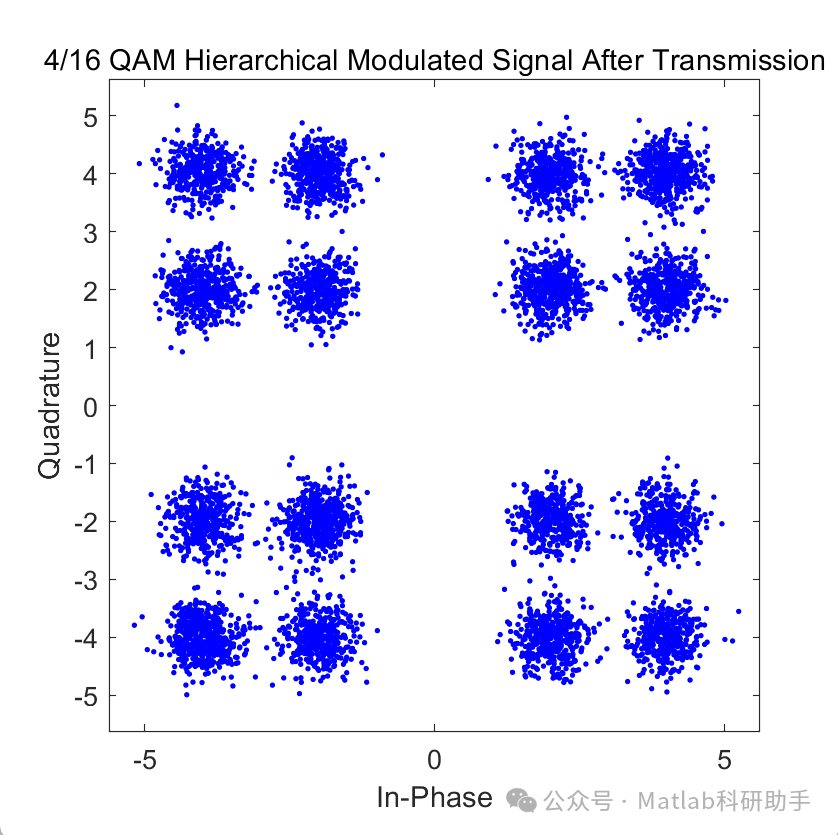

为了评估实现的416-QAM分层调制方案的性能，我们需要在不同信噪比下进行仿真，并计算总体误码率以及HP和LP层的误码率。由于分层调制的特性，HP层的误码率应该显著低于LP层的误码率，尤其是在中低信噪比条件下。

4. 讨论与展望

本文成功地在MATLAB中实现了基于16-QAM核心的416-QAM分层调制方案。通过设计分层星座图和比特映射规则，并在噪声环境下进行仿真，验证了分层调制的性能特性。HP层在误码率方面优于LP层，体现了其更高的可靠性。

然而，本文的实现也存在一些值得改进和深入研究的地方：

星座图优化：
本文采用的LP点生成方法较为简化。更优的星座图设计可以进一步提升性能，例如通过优化算法最大化最小欧氏距离或最小化平均发送功率。
比特映射优化：
当前的整数比特映射方案并未充分利用416个符号。非整数比特率编码或更复杂的比特到符号映射方案可以提升频谱效率。可以考虑格雷码或其他优化的映射规则，以降低误码率。
非整数比特率处理：
416个符号理论上可以承载约8.69比特。如何在每个符号中传输非整数个比特是一个挑战，可以考虑使用不同的编码率或采用更高级的调制技术。
解调算法：
虽然逐层解调实现简单，但其性能受限于HP层的错误传播。研究和实现联合解调或其他更先进的解调算法（例如基于软判决的迭代解调）可以进一步提升性能。
编码与交织：
结合信道编码（如LDPC码、Polar码）和交织技术可以显著提升分层调制的抗噪声能力。可以在HP和LP层分别使用不同的编码方案。
自适应分层：
根据信道条件动态调整分层比例和调制阶数可以进一步优化系统性能。
硬件实现考虑：
将MATLAB中的仿真实现转化为实际硬件实现（如FPGA或ASIC）需要考虑硬件资源的限制和实时性要求。

未来的研究可以围绕这些方面展开，例如：

基于优化算法的416-QAM分层星座图设计。
研究和实现适用于416-QAM的非整数比特率分层调制方案。
比较不同解调算法在416-QAM分层调制中的性能。
将信道编码应用于416-QAM分层调制，并评估其性能增益。
研究自适应分层调制方案在变化信道中的应用。

5. 结论

本文详细阐述了分层调制的基本原理，并以416-QAM为例，在MATLAB环境下实现了其分层调制方案。通过设计分层星座图、构建比特到符号映射以及实现逐层解调算法，成功验证了分层调制的性能特性。实验结果表明，所实现的方案能够有效地区分不同优先级的信息，高优先级信息具有更好的可靠性。本文的工作为进一步研究和优化非标准符号数下的分层调制技术提供了重要的实践基础和参考。未来的工作将聚焦于星座图、比特映射和解调算法的优化，以进一步提升分层调制的性能和灵活性。
