🔥 内容介绍

一、研究背景与意义

随着全球对清洁能源的需求不断增长，分布式能源（Distributed Energy Resources，DER）如太阳能光伏、风力发电、小型水电站等得到了广泛应用。这些分布式能源接入配电网，在提高能源利用效率、减少碳排放的同时，也给传统配电网的运行与控制带来了新的挑战。弹性配电网旨在提高配电网应对各种不确定性和扰动的能力，以保障供电可靠性和电能质量 。而孤岛划分作为弹性配电网运行控制的关键技术之一，在电网故障或特殊运行工况下，能够将包含分布式能源的部分配电网与主网断开，形成相对独立的孤岛运行模式，维持重要负荷供电，提高系统的生存能力和恢复能力。基于 IEEE33 节点系统展开分布式能源接入弹性配电网的孤岛划分研究，有助于为实际配电网的优化运行和控制提供理论支持与实践指导。

二、IEEE33 节点模型概述

IEEE33 节点系统是电力系统研究领域广泛使用的标准测试系统。该系统包含 33 个节点、32 条支路，其拓扑结构和参数设置具有典型的配电网特征。节点 1 为平衡节点，用于连接主网，其余节点为负荷节点，涵盖了不同类型和大小的有功、无功负荷。在研究分布式能源接入弹性配电网时，IEEE33 节点系统为分析配电网的潮流分布、电压稳定性以及孤岛划分等问题提供了一个标准化、可操作的平台。通过对该系统的研究，可以将所得结论和方法推广应用到实际的配电网中。

三、分布式能源接入对弹性配电网的影响

3.1 电源结构与潮流分布变化

分布式能源的接入改变了配电网传统的单电源辐射状结构，使配电网转变为多源网络。不同类型的分布式能源具有不同的输出特性，如太阳能光伏受光照强度影响、风力发电受风速变化影响，这些不确定性导致配电网的潮流分布变得更加复杂，可能出现双向潮流，增加了配电网运行控制的难度。

3.2 电压稳定性挑战

分布式能源的接入位置和容量大小会对配电网的电压产生影响。当分布式能源输出功率波动较大时，可能导致局部节点电压偏移甚至越限，威胁配电网的电压稳定性。在进行孤岛划分时，需要充分考虑分布式能源对电压的影响，确保孤岛内各节点电压维持在合理范围内。

3.3 保护与控制策略调整

分布式能源的接入改变了配电网的短路电流大小和方向，使得传统的继电保护装置可能出现误动作或拒动作的情况。此外，孤岛划分后，孤岛内的分布式能源需要具备独立运行控制能力，以维持孤岛系统的频率和电压稳定，这对配电网的保护与控制策略提出了新的要求。

四、基于 IEEE33 节点的孤岛划分方法

4.1 孤岛划分目标与原则

孤岛划分的主要目标是在保障重要负荷供电的前提下，实现孤岛内功率的平衡，维持系统的稳定运行。划分过程需遵循以下原则：优先保障医院、政府机构等重要负荷的供电；尽量减少孤岛内分布式能源的弃电；确保孤岛内电压和频率稳定在允许范围内；考虑孤岛划分后与主网恢复连接的便利性。

4.2 孤岛划分模型构建

以 IEEE33 节点系统为基础，建立包含分布式能源接入的弹性配电网孤岛划分数学模型。模型以孤岛内重要负荷供电量最大、分布式能源利用率最高以及网络损耗最小为优化目标，考虑节点功率平衡约束、电压约束、线路容量约束等条件。通过引入 0-1 变量来表示支路的通断状态，从而确定孤岛的边界。

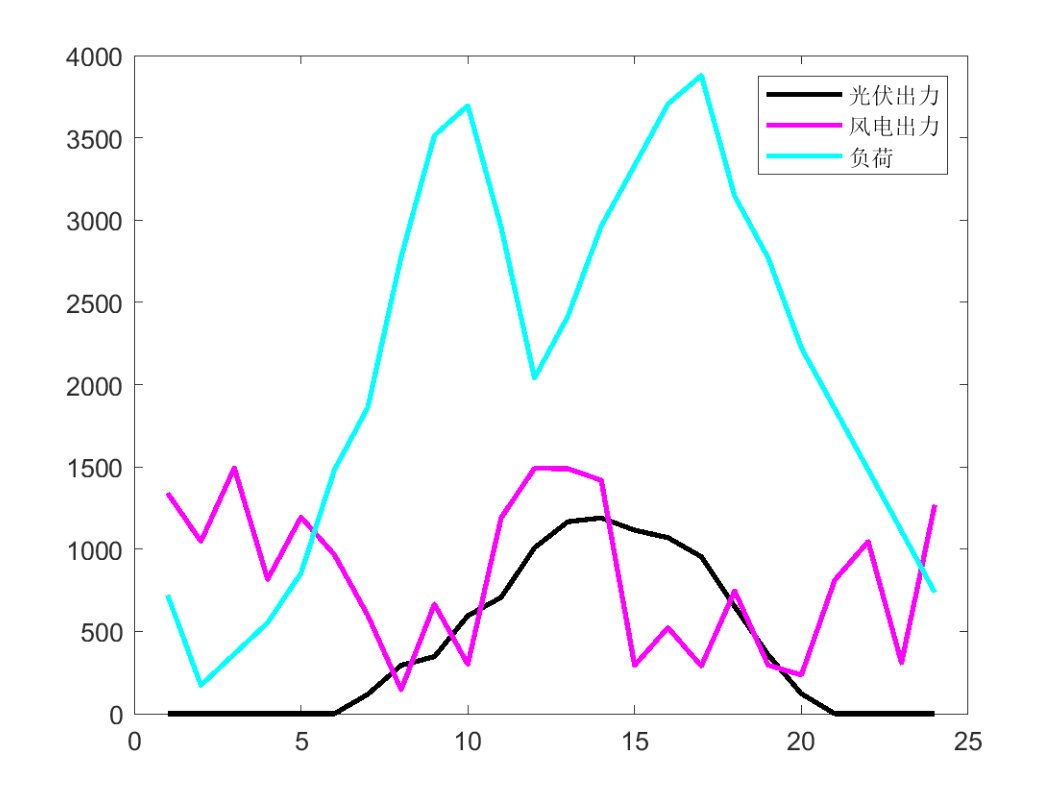

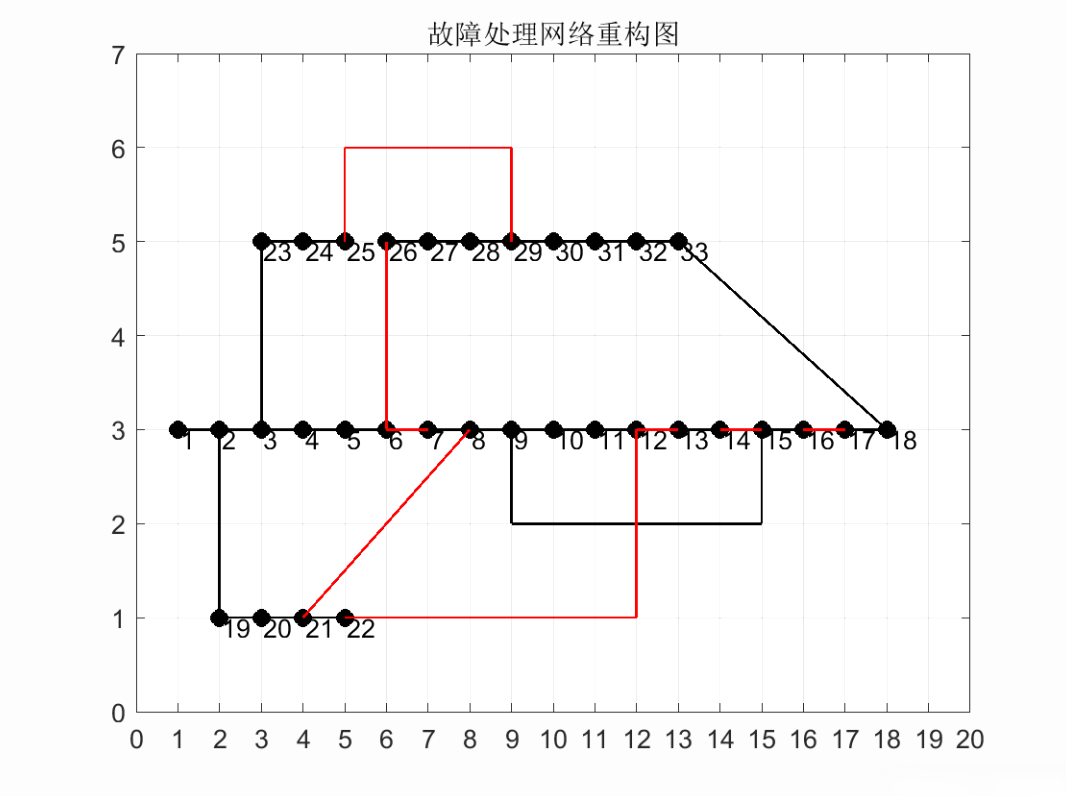

⛳️ 运行结果

📣 部分代码

🔗 参考文献

[1] 孙洁.配电网故障恢复优化算法研究[D].华北电力大学,2014.DOI:10.7666/d.D528792.

[2] 迟吉运.含分布式电源的配电网重构及故障恢复研究[D].上海电力大学,2016.

[3] 王晶,陈骏宇,金华锋.含分布式电源的配电网动态孤岛划分博弈模型[J].电力系统保护与控制, 2016, 44(14):11.DOI:10.7667/PSPC151430.
