计算摄影： 高动态范围成像

在摄影中，曝光是非常重要的一个参数，曝光时间过长，最终拍摄的图像会显得泛白，就是我们常说的 “过曝”，曝光时间不足的话，图像会显得比较暗，也就是所说的 “欠曝” ，现在的拍摄，一般都有一个自动曝光的估计，通过测量环境光照的强度，来设置合适的曝光时间，让最终的图像明亮比较合适。

在真实的场景中，环境光照有一个很宽泛的范围，sensor 一般很难覆盖整个范围，这就是我们所说的高动态范围场景，拍照的人，都有这样的体验，在阳光明媚的时候，在室内拍摄人像，要么就是人像比较清晰，而窗外一片白，要不就是窗外的景色比较清晰，而人像非常暗。这就是 sensor 的动态范围，涵盖不了环境的动态范围，只能捕捉某一段的动态范围所致。

现在的 sensor 一般是 10 bit 或者 12 bit，好的 sensor 可以到 14 bit 甚至 16 bit，这样的一个动态范围，我们以 12 bit 为例，最亮和最暗的比例是 4096 : 1，这个范围在自然场景中，算是非常低的一个范围了，为了捕捉场景中完整的动态范围，目前主流的方法，就是通过多次不同曝光，然后进行合成，如下图所示：

通过将不同曝光的图像进行融合，最后可以得到一张非常完整的曝光合适图像，能反应整个环境的关照。每张曝光图像，只捕捉某一局部的细节，最后合成出来的图像，就呈现了全部的细节。

图像融合的公式其实很简单，假设有 $n$ 张图像，那么融合后的图像，就是这 $n$ 张图像的线性叠加：

$${\mathbf{X}}_F=\sum _{i=1}^n{W}_i{\mathbf{X}}_i$$

最后的问题，就是要如何求这个融合系数 $W_i$

如果是在 RAW 域上做图像融合，那么由于 RAW 图上的像素值和环境关照是线性关系，

$$I(x,y)=\text{clip}(t\ast L(x,y)+e_n)$$

$I(x,y)$ 表示 RAW 图的像素值，$L(x,y)$ 表示环境的辐射值，$t$ 表示曝光时间， $e_n$ 表示噪声，基于这个假设，那么 $I(x,y)$ 过高或者过低的像素值，应该对应饱和溢出或者暗处的噪声，这种像素值，一般是无效的，所以选择 $I(x,y)$ 的时候，都会加一个范围，比如选择动态范围 [0.05, 0.95] 之间的像素值，作为有效的像素值，这个范围的像素值，我们认为是有效的，然后根据上式，我们可以求出环境照度：

$$L(x,y)=I(x,y)/t_i$$

根据环境照度，可以估计出每张 RAW 图的权重，然后归一化，最后进行融合。

如果不是 RAW 图，而是压缩后的图如何融合呢，我们知道 RAW 图一般是 12 bit 表示，而压缩后的图，一般是 8 bit，这意味着动态范围有损失，一般来说，可以估计出这个压缩动态范围的函数，然后求出逆函数，让图像的动态范围，映射回 RAW 图的动态范围，再用上面介绍的方法进行权重的计算。

还有一种融合的方法，就是根据细节的丰富程度来确定权重，每张图像都可以求出一个梯度，然后对不同图的梯度进行归一化，求出每张图的权重，最后再进行融合。

多张图的融合，是非常有效的解决高动态范围的一种方法，不过多张图融合带来的问题就是对运动非常敏感，如果场景中有运动的物体，或者相机在拍摄的时候，有移动，融合的图像，可能会产生 ghost 或者模糊，也就是我们所说的鬼影。

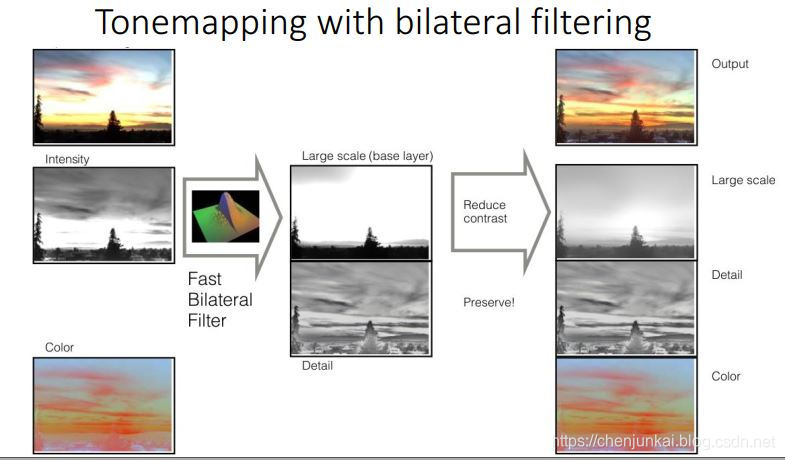

除了多张图的融合，也有针对单张图的 tone-mapping 算法，如下图所示：

上面这个算法流程，就是利用双边滤波来做 tone-mapping 的，这种方法，就是利用双边滤波，保留细节，对低频部分进行对比度的调整，然后再把细节和颜色铁灰了，最后出来的图像，显得更加细节丰富，色彩饱满。

参考文献： computational photograph, CMU 2018
