总体感受
试用了Cadence 17.4 一个月,给我最突出的感受就是新增的暗黑主题确实很帅,主要的操作习惯没有变化,但是在正常做项目的工程中遇到了一些难以忍受的问题,稳定性欠佳,打算换回17.2了(等再多更新些补丁再考虑装回来)
运行环境
- 环境:联想拯救者R9000X + WIN10
- 版本:Cadence 17.4-S015(打到了最新的15号补丁)对比 Cadence 17.2-S071
安装文件占用空间对比

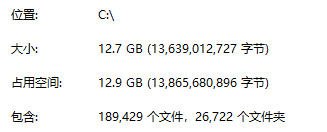

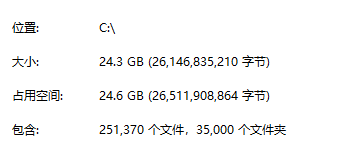

下面分别是17.4和17.2安装并打完补丁的空间占用情况,可以看到17.4的空间占用将近17.2的2倍
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304164545241.png)
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304174144940.png)
Capture篇
暗黑主题
17.4安装后默认是暗黑主题,软件主题只有暗黑和明亮可选,设置后需重启才能生效
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304173703932.png)

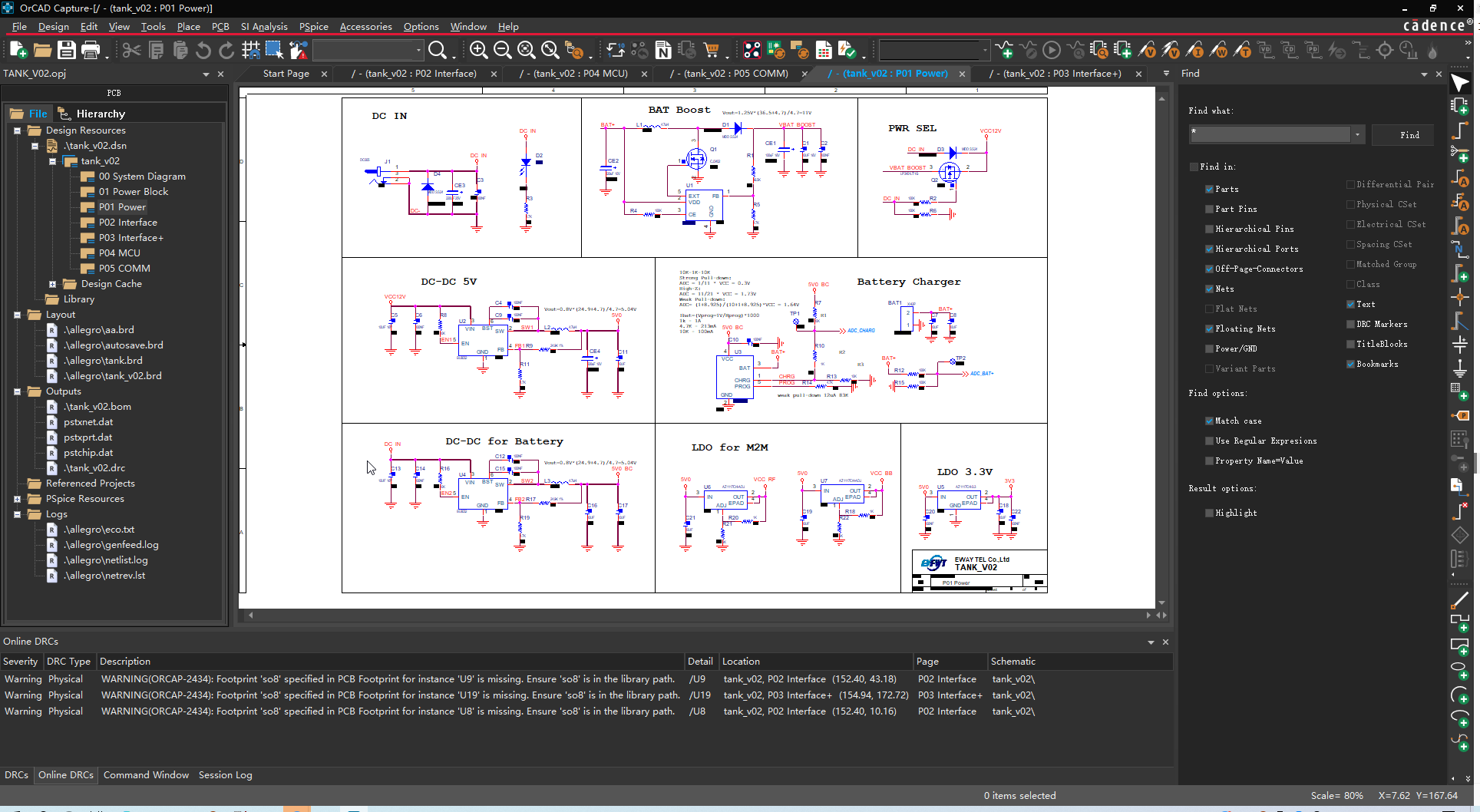

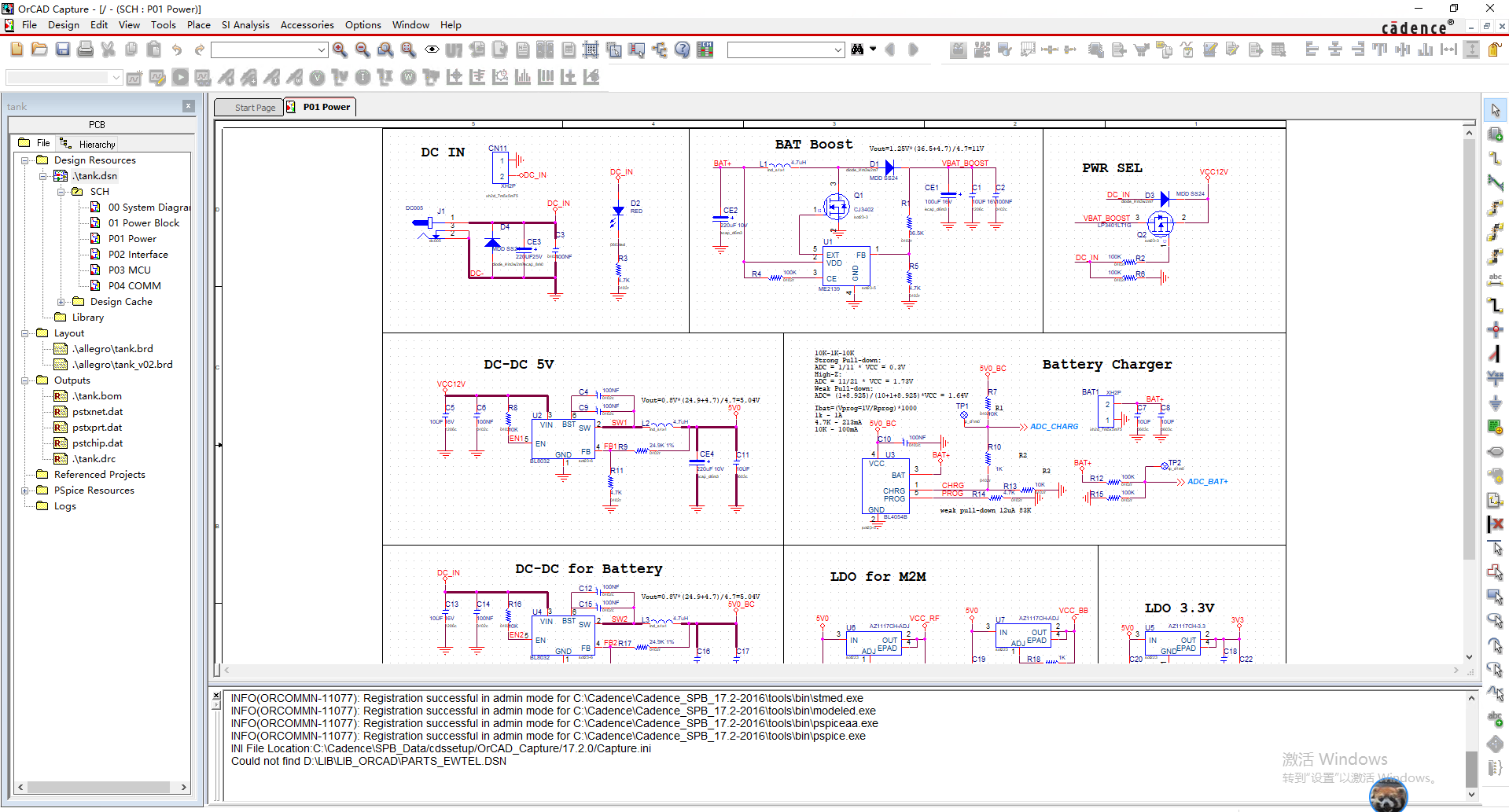

和17.2对比
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304161802728.png)
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304174659626.png)
原理图风格

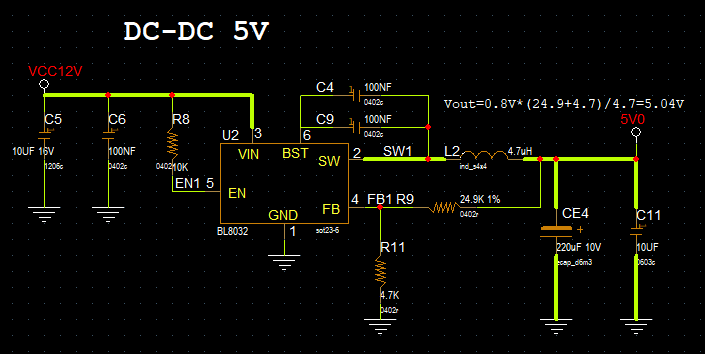

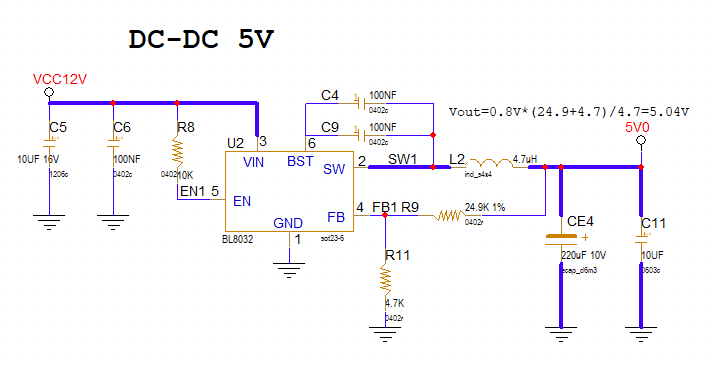

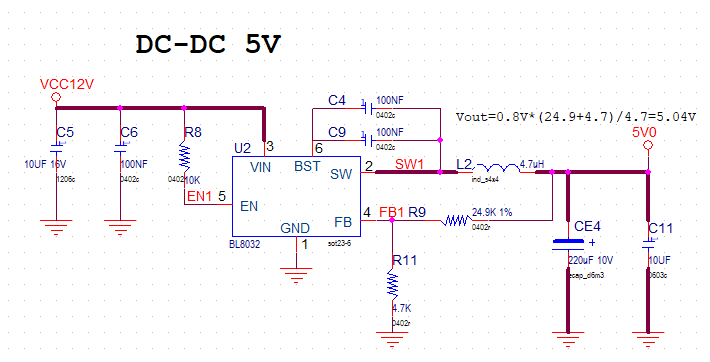

下面分别为原理图风格对比Legacy/Dart/Light,还是传统的看的顺眼一些
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304175110917.png)
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304175027101.png)
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304175008512.png)

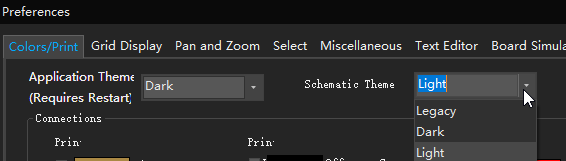

同样在Preferences中进行设置选择
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304174026280.png)

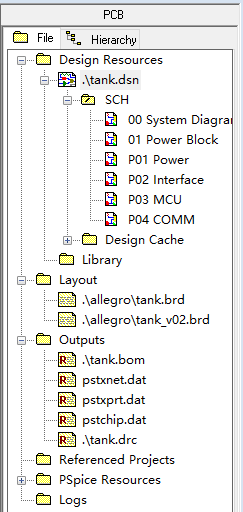

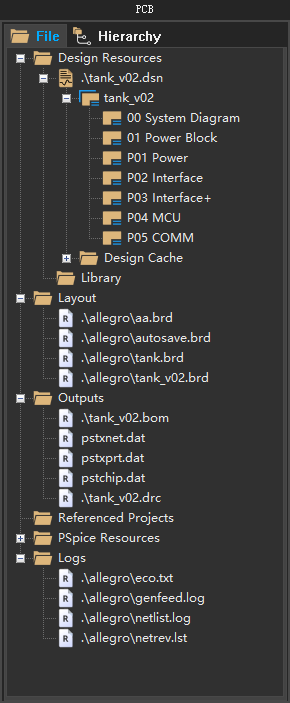

项目文件窗口
这部分变化倒不大,17.4的风格有点像AD靠拢的感觉
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304172520557.png)
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304175449117.png)
DRC检查位置变化

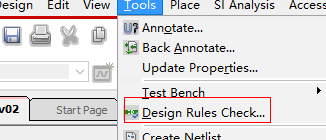

17.4 DRC在PCB项目下,而17.2在TOOLS菜单栏下
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304180033123.png)
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304180147402.png)

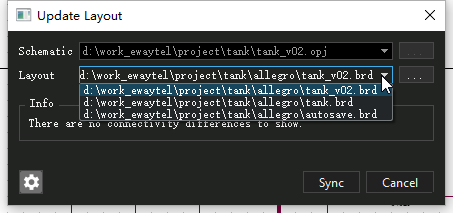

新增更新PCB同步功能
在PCB菜单栏下有Update Layout按钮,可以直接同步到PCB,这部分感觉也借鉴了AD的做法,相比以前的网表导出导入,步骤简化了。
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304180414560.png)
Allegro篇
图标变化
17.4图标
17.2图标
重大问题篇

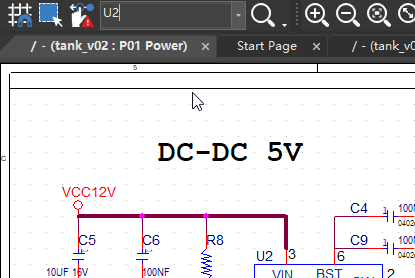

Capture 搜索框无法搜索定位元件
这个功能属于常用功能,在17.4这里直接无效了
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304181633576.png)

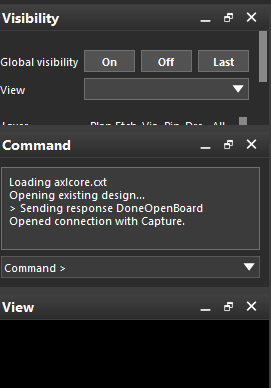

Allegro 打开时布局窗口和设置的不一致
尽管我把窗口布局设置好了,但是每次打开时又给我堆在一起了,又要重新拉好或者在视图里恢复
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304182658752.png)

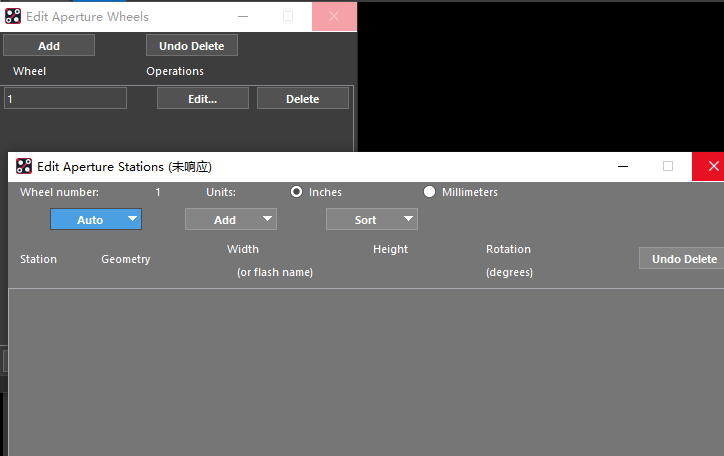

保持文件时或者生成光绘文件时费时甚至卡死
这个属于非常严重的问题,要投板了你告诉我无法生成光绘?
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304181323931.png)

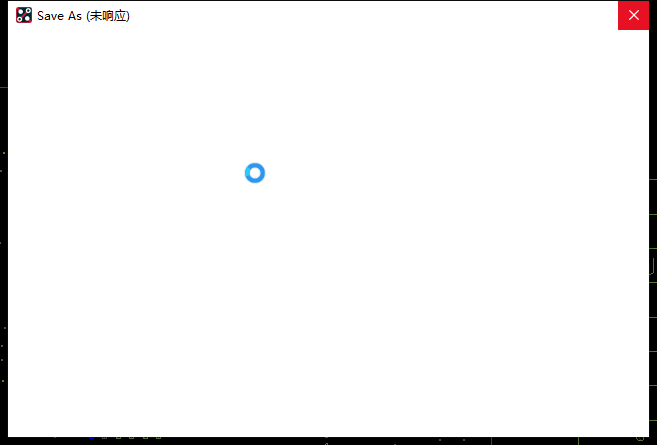

在其它需要保存文件的操作也是一样,会卡顿。
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304180914236.png)
正常Layout时有概率程序崩溃
虽然都是盗版软件,但是相比17.2来说,17.4的崩溃概率非常大,有时候一个小时都要崩溃好几次
17.4换回17.2说明

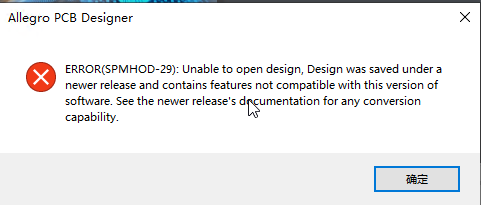

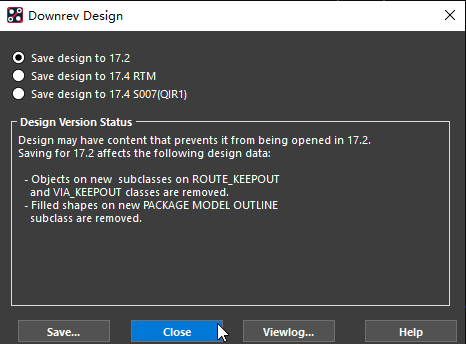

原理图DSN文件互相可以兼容,但PCB经过17.4保存后无法用17.2打开,需要转换为17.2版本
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304181042995.png)
![](http://mcai.oss-cn-shenzhen.aliyuncs.com/img/image-20210304183353012.png)
总结
17.4虽然带来了耳目一新的感觉,但是在补丁未完善前来设计生成需要谨慎,而且占用空间巨大。
以上现象只列举了我个人遇到的一些问题,有些问题能接受,有些难以接受或者严重影响效率,所以建议当前老实继续用16.6或者17.2
