离心泵CAE_2_ICEM剖分网格_2_叶轮流道

针对本科毕设中所涉及到的离心泵数值分析和性能计算，将用最简单粗暴的方法，讲解如何基于CFturbo、ICEM、FLUENT来开展离心泵水力设计和性能分析的计算机辅助（CAE）实现。离心泵的水力设计由CFturbo软件实现；网格剖分由ICEM软件实现；CFD数值计算由FLUENT软件实现；并验证设计值是否达到。

这里是第二部分，ICEM软件实现离心泵过流通道的网格剖分，含叶轮流道、进口延伸段、蜗壳流道的网格剖分。

由于三个流道分开来划分网格，所以分三部分来分别讲解，这里是第2篇，叶轮流道的网格剖分，有了上篇进口延伸段的网格剖分的基础，这里就没必要讲得那么事无巨细了。

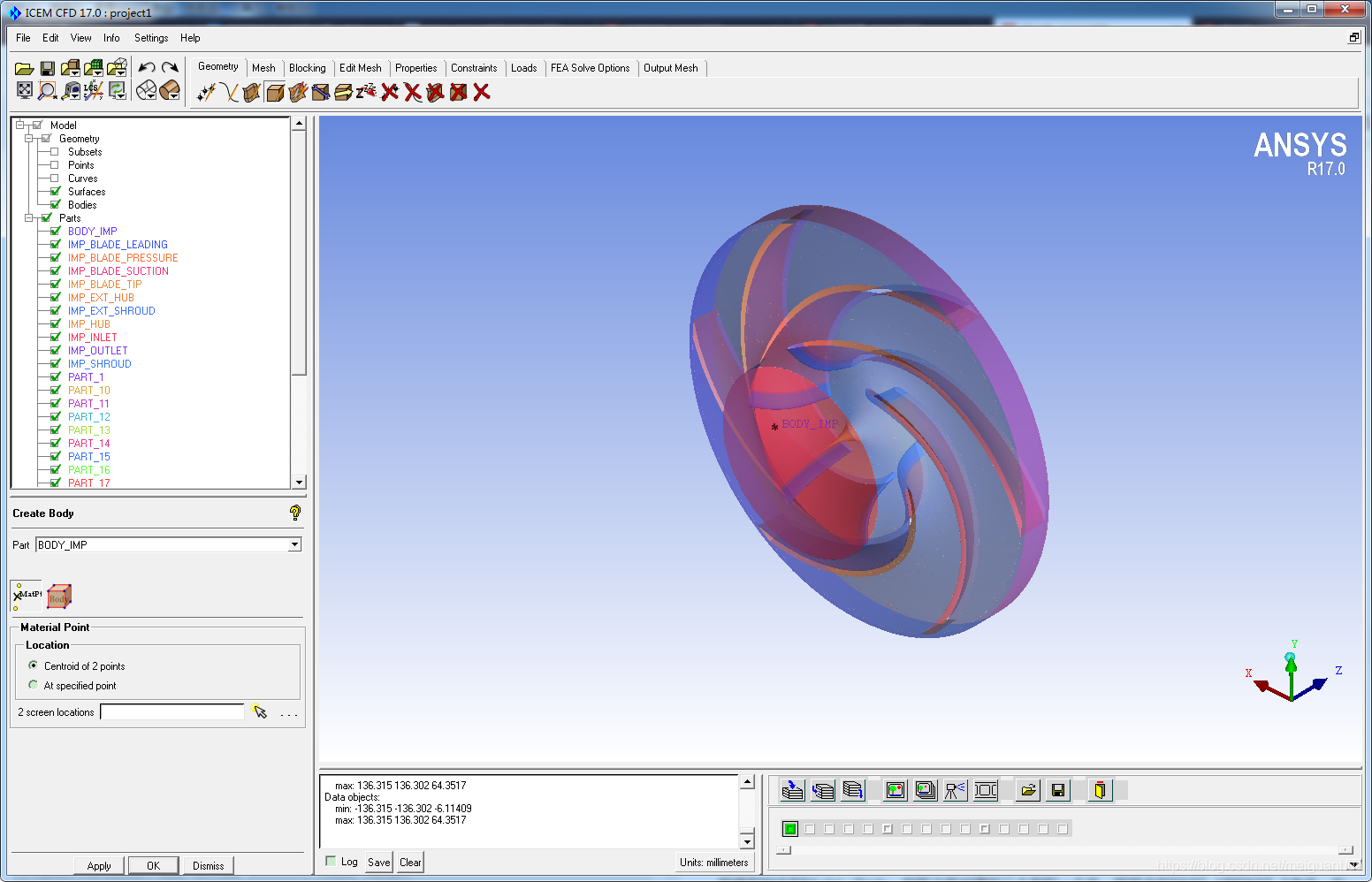

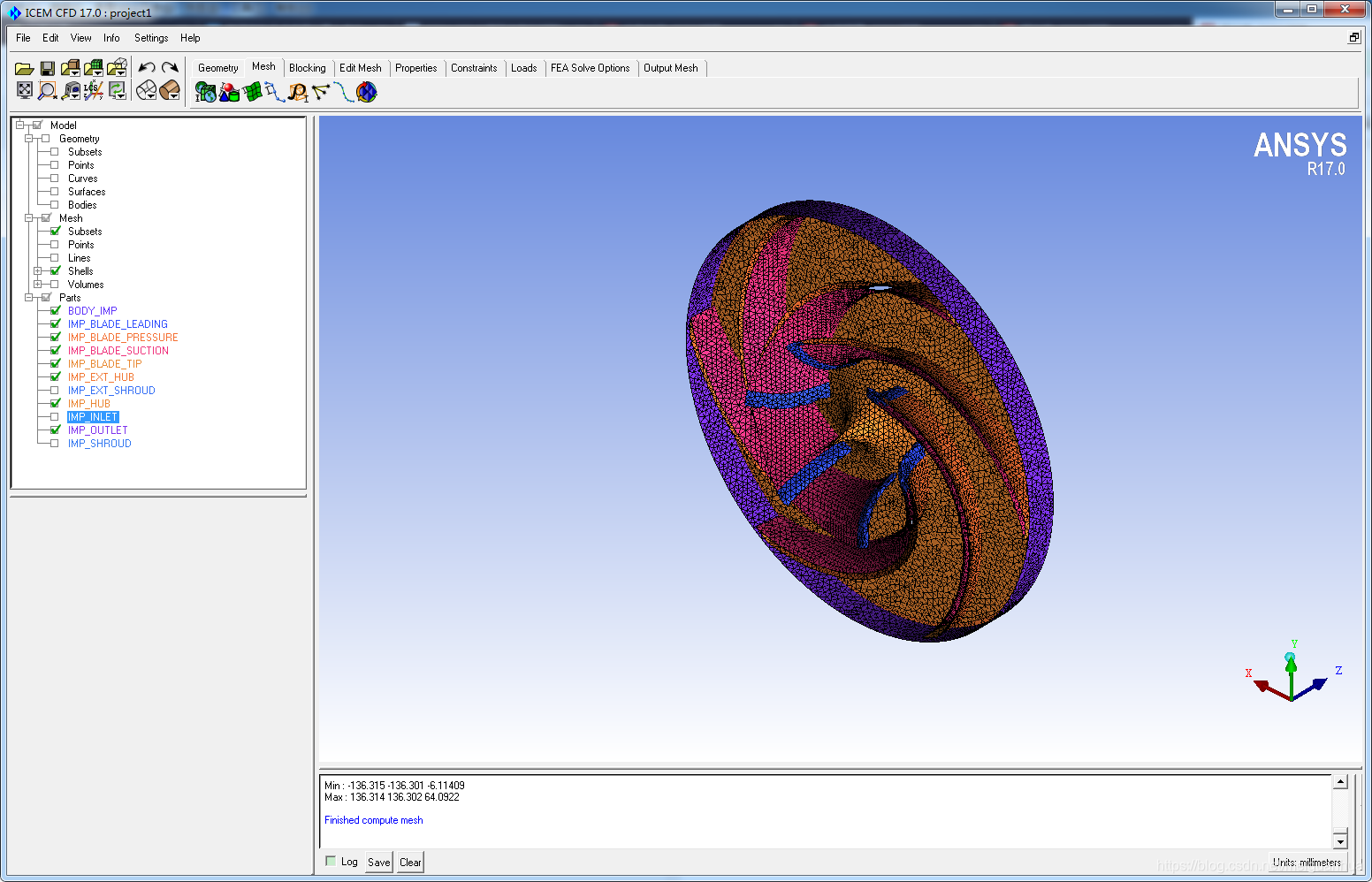

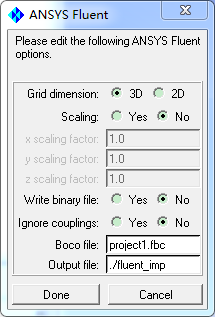

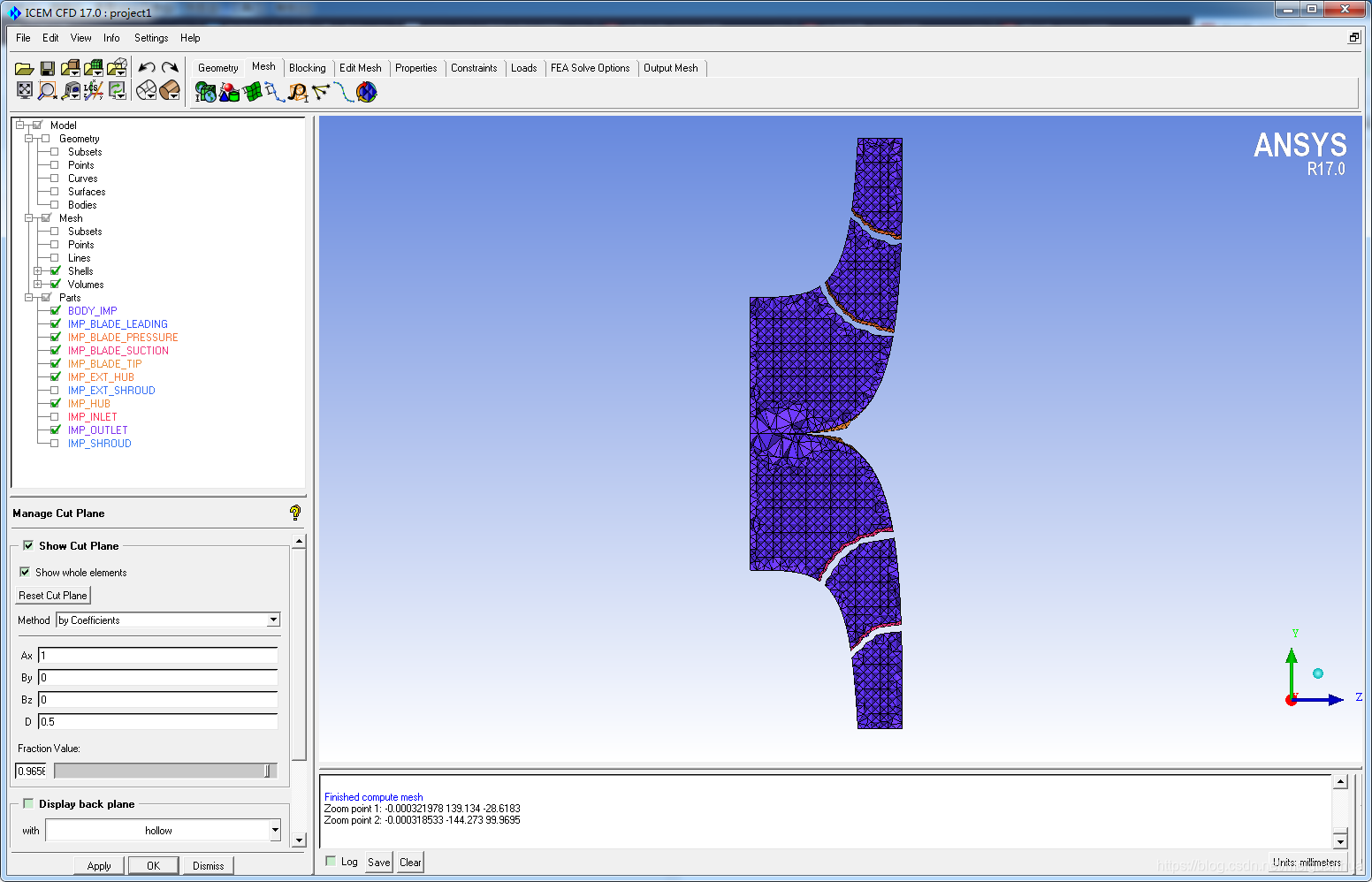

2 叶轮流道网格剖分

2.1 更改工作目录和导入几何体

新打开一个ICEM软件。

File->Change Working Dir…，更改工作目录，把工作目录更改为叶轮流道几何体所在目录，确定。

File->Import Geometry->Legacy->STEP/IGES，选择叶轮流道三维几何体Impeller_1.stp，打开。

单击左下角OK，导入几何体。

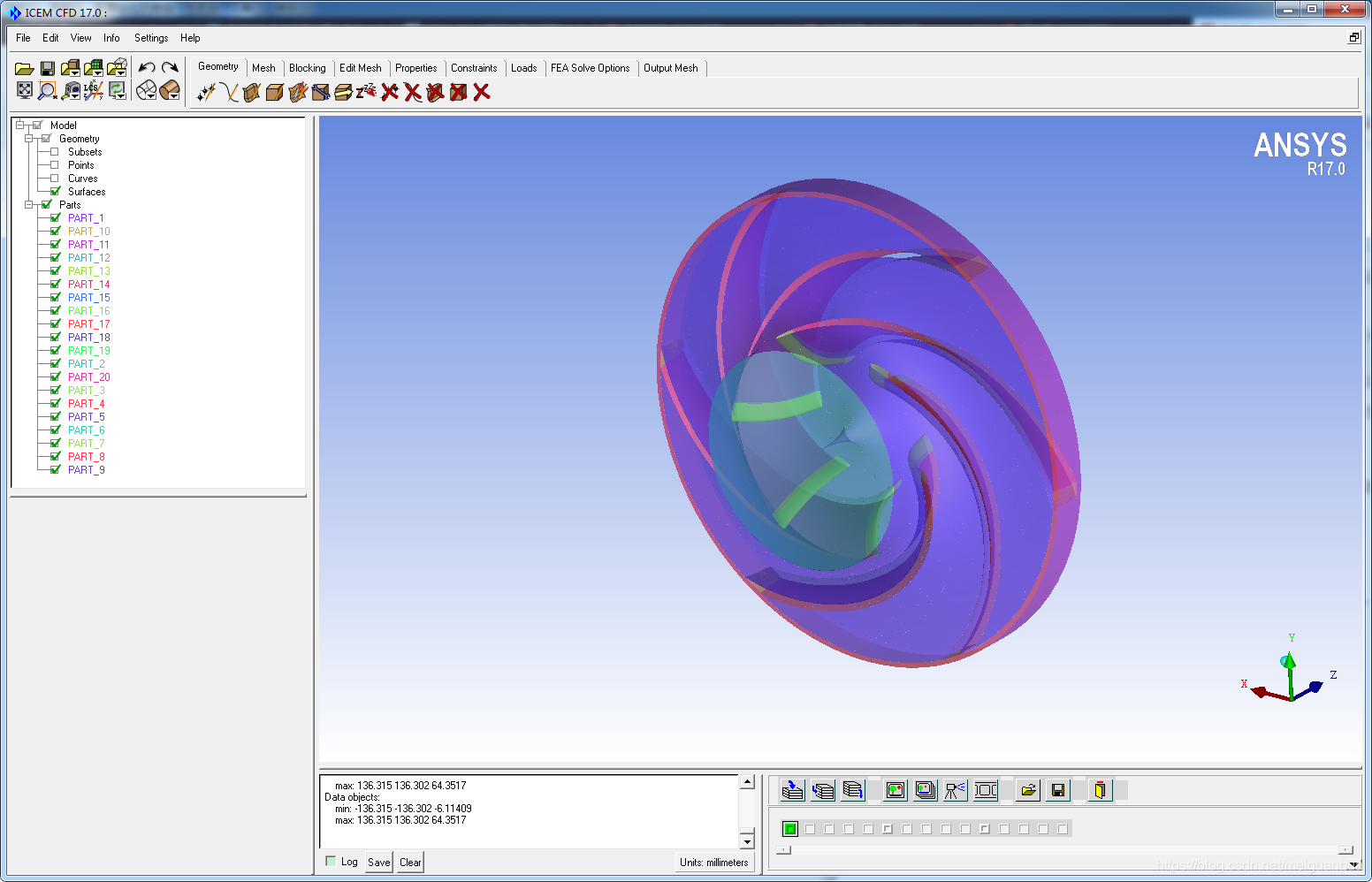

模型树中Model->Geometry->Surface，只勾选显示面，并右击Surface勾选Solid和Transparent，即显示为透明的着色面。在图形区域用鼠标左键按住，来回拖曳旋转观察几何体，大致弄明白每个面是干嘛的。

注意，这里只有1/6个整体流道，叶片在中间，两侧有两个周期面，进口是个1/6扇形面，出口是个1/6环形面，叶片还往出口方向延伸出去了一段，所以还是要把它复制为整个流道的。

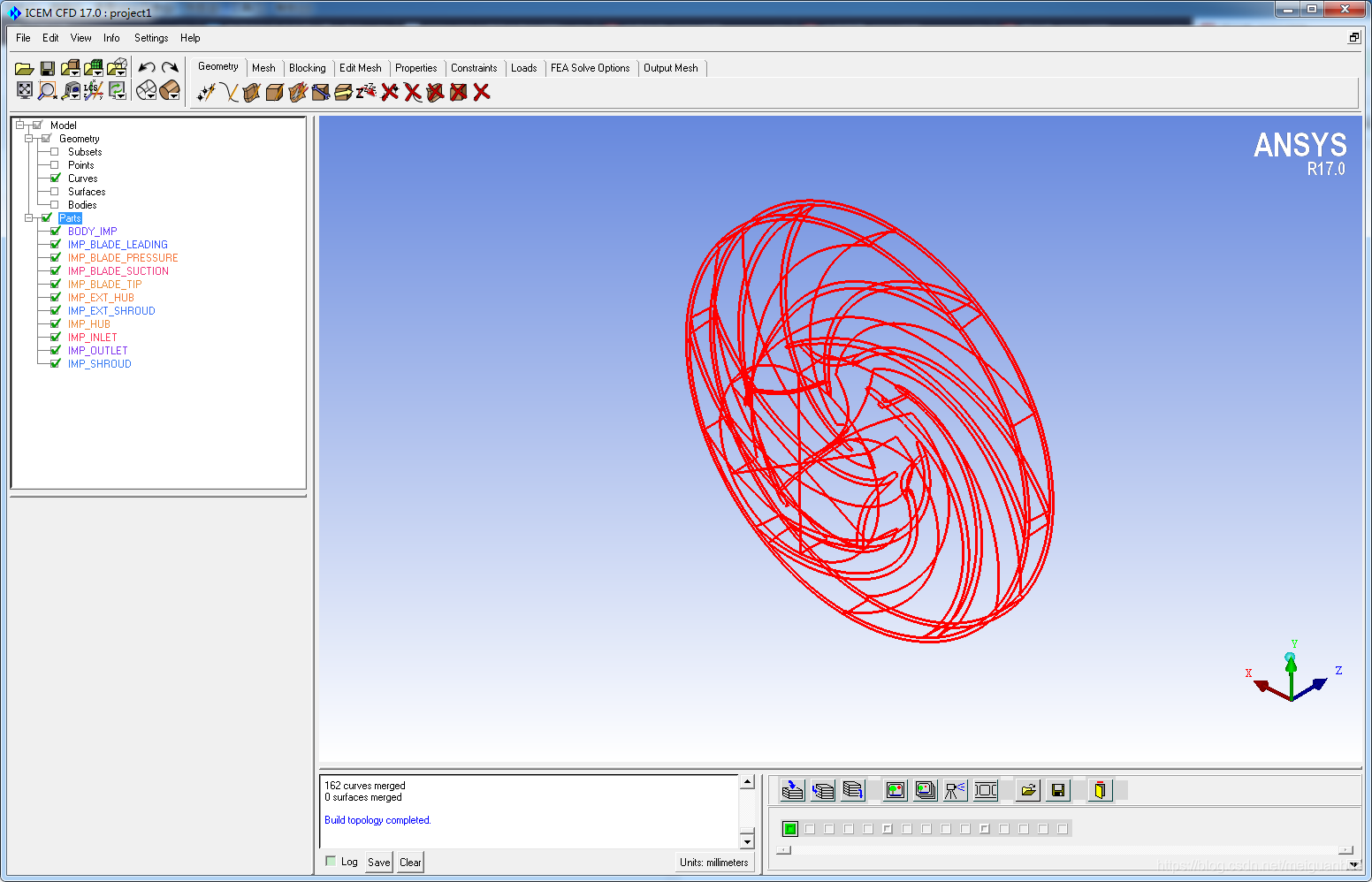

2.2 将单通道旋转复制成整个通道

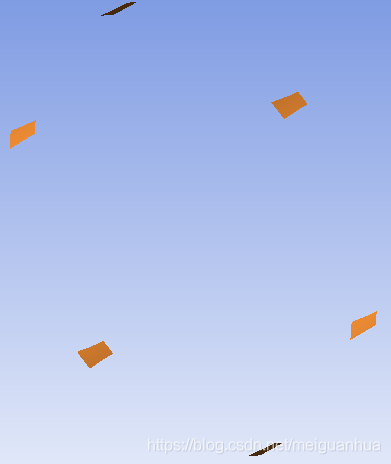

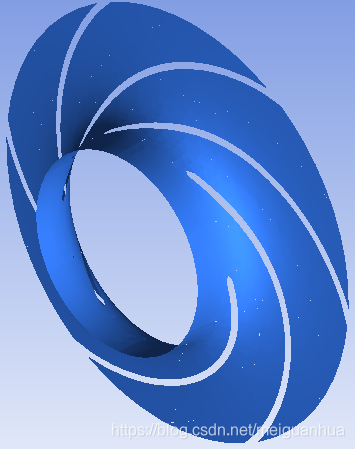

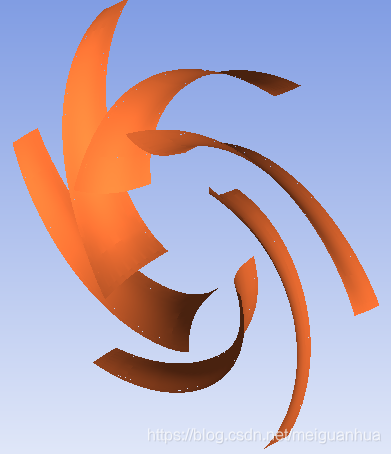

复制之前，观察模型不难发现，在叶片的叶顶部分，工作面和背面都延伸出去了一个小面到动静交界面上（上图中红色框框标出的部分），这主要是为了方便结构网格的剖分，咱们这里划分非结构网格反倒成了累赘了，所以要把这两个小面删掉的。

上方点开Geometry->Delete Surfaces删除面。

鼠标点选刚才说的那两个小面，OK确认删除。

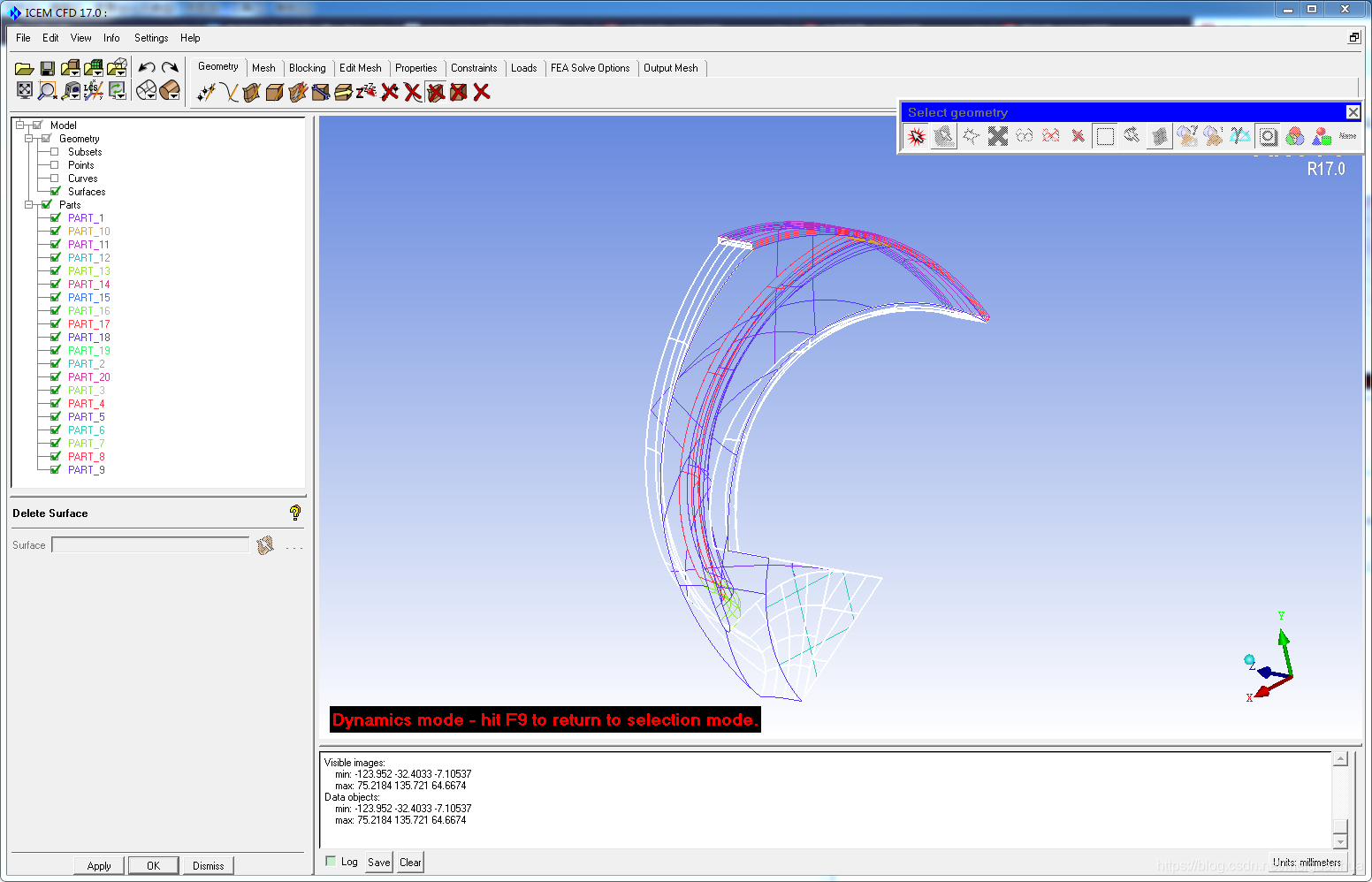

注意，如果不好选中的话，可以让面显示成Wire Frame框线显示，以便选择。

上方点开Geometry->Delete Surfaces删除面，继续删除周期面

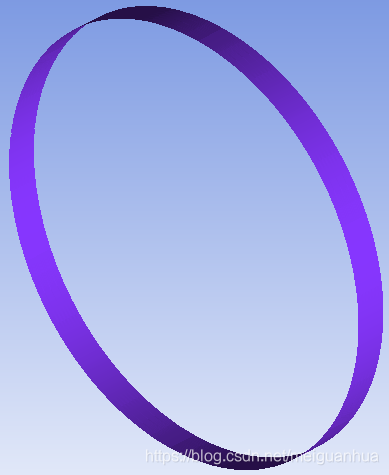

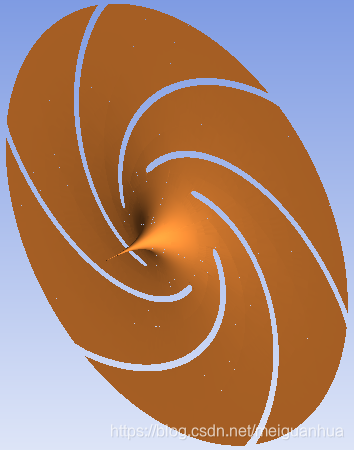

鼠标点选两侧的周期面，OK或中键确定来删除面。

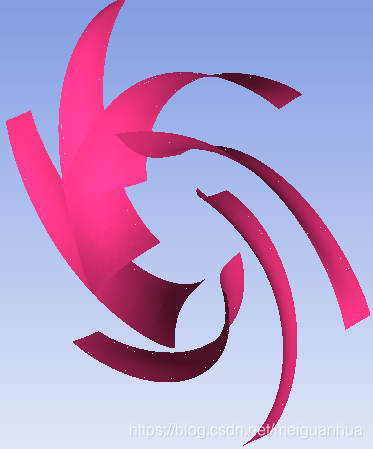

注意，并不一定要一次全部选中来删除，可以一个个慢慢地逐个删除，我这个例子的每个周期面是由四个小面构成的，可以把视图转到一个比较好的角度，来方便选择和删除某个面。
