无刷直流电机计算转速

已于 2022-08-23 15:13:16 修改
阅读量8k 收藏 42
点赞数 2
分类专栏： 单片机 文章标签： servlet html 前端
于 2021-04-30 15:45:41 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/meimiaorenshengqq/article/details/116304644
版权

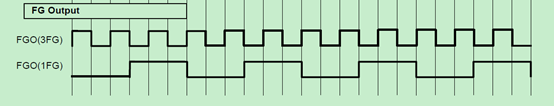

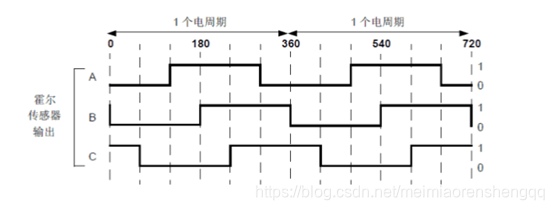

一个霍尔传感器周期(Tms)有两种模式输出方式(3FG/1FG)，一个电周期是6个60°电角度，电机磁极数是P，磁极对数PP = P / 2，从下图可以看出转子具有8个极，共4对。



3FG模式：

1个电周期 = 6 * T

1FG模式：

1个电周期 = 2 * T

1秒钟电周期个数：



1分钟电周期个数：

1分钟转速：

举例：

假设电机磁极数是8，3FG模式下，霍尔周期700us，计算该条件下转速
