负反馈放大电路（附Multisim）

一、实验要求

1）实验前的准备工作；检查三极管、导线、电位器等；

2）调制+12V直流电压；

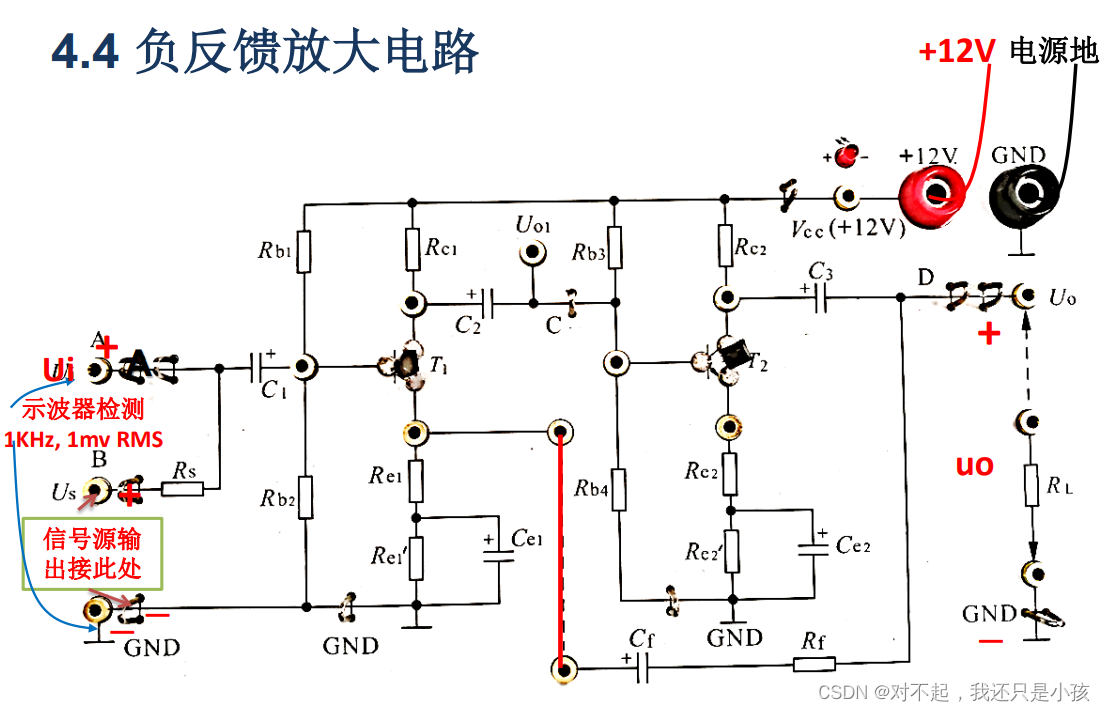

3）连接实验电路；

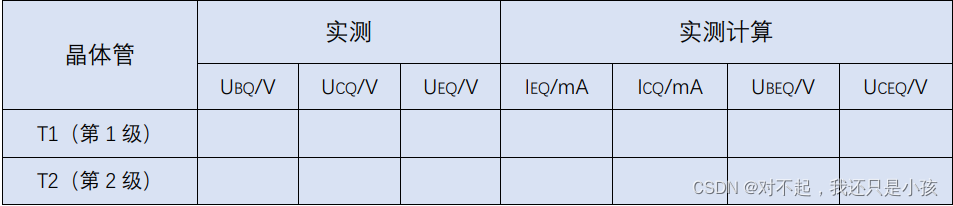

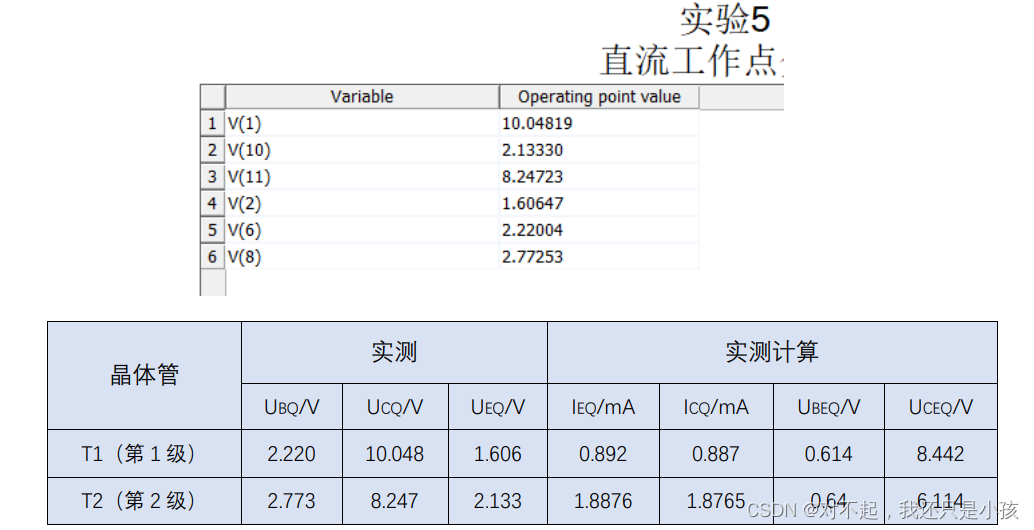

4）测量Q点，分别测量T1、T2各端点电压，完成表（静态工作点）；

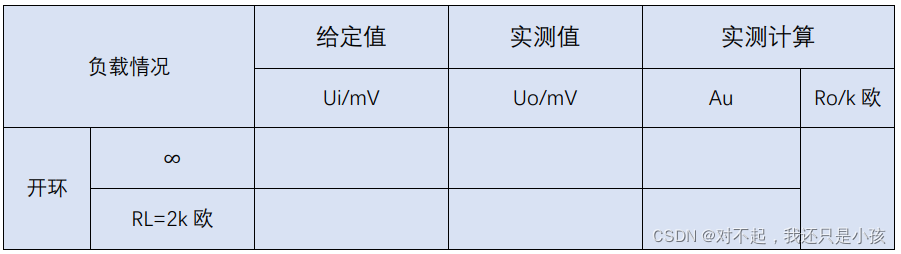

 5）在B端加入频率1kHz正弦波，调整幅值使A端电压Ui=1mV，测量Uo，完成表（电压放大倍数）；

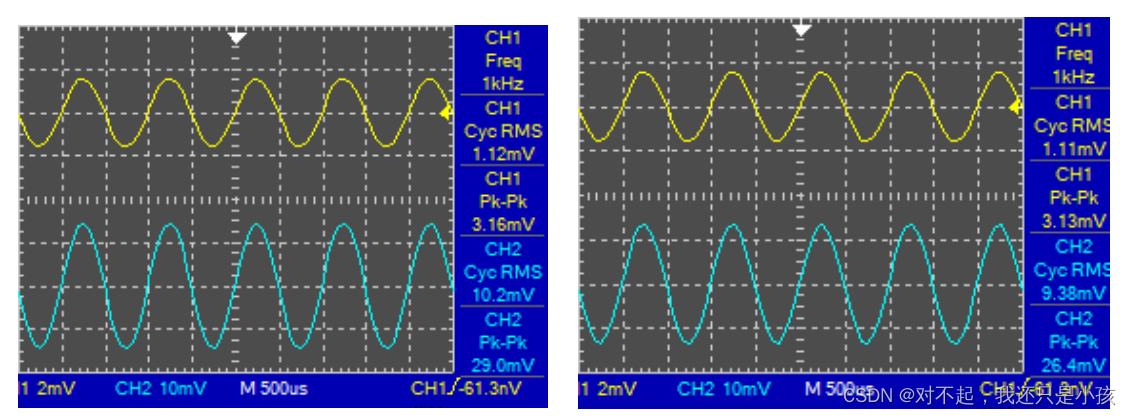

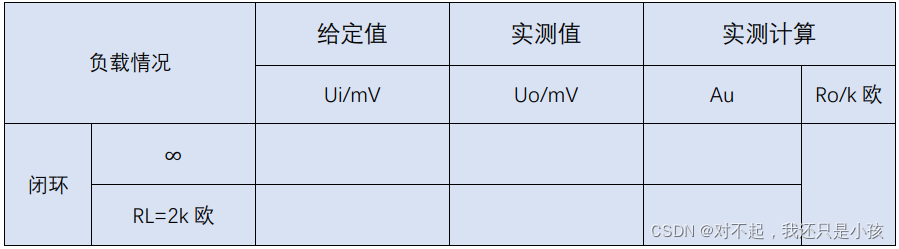

 6）将负反馈电路接入，再测量Uo，完成表（闭环电压放大倍数）；

二、仿真

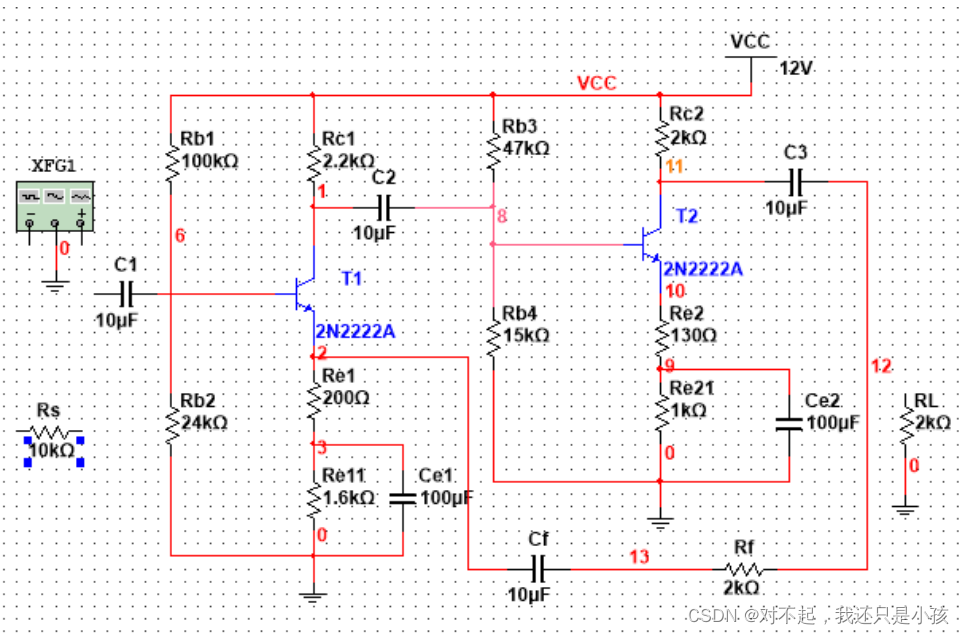

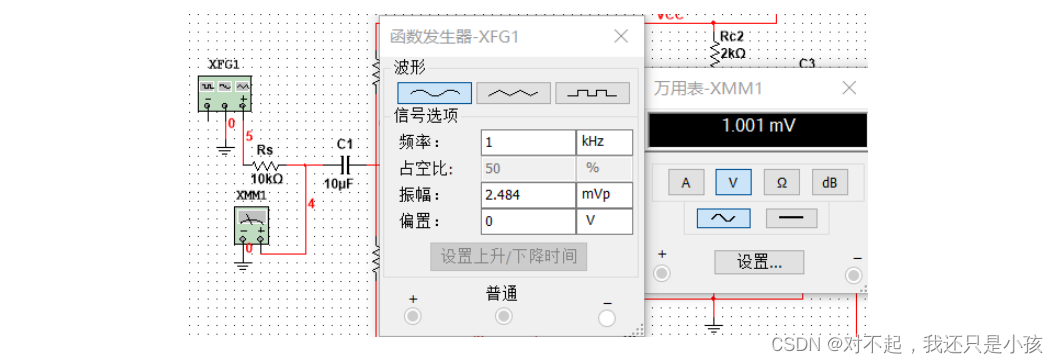

Multisim电路（文末附下载链接）



三、 数据处理

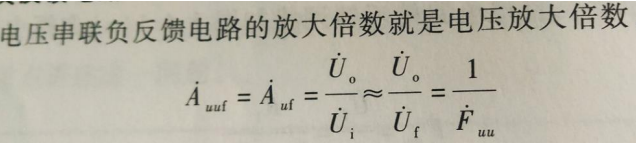

1.电路为电压串联负反馈，Fuu=Re1/( Re1+Rf) =1/11。

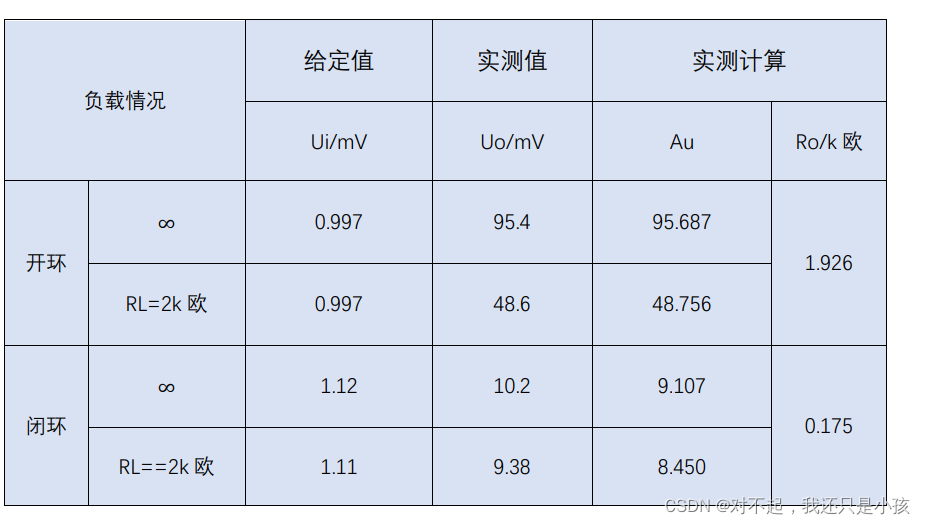

        根据实验测量数据，实操电路中的Auf与Fuu基本符合其理论关系。

3. Auf, Ro大幅度下降，Ri变大。引入负反馈后放大倍数，但却大大稳定了电路的放大倍数，而且在放大电路中，Ri越大，有利于信号输入，Ro越小，有利于增加带载能力，故有利于电路性能。

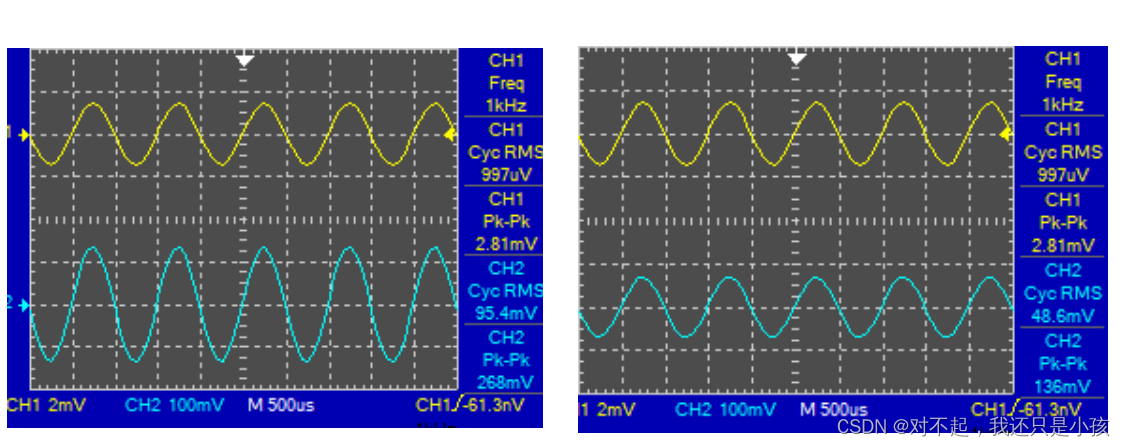

4.由于电路器件基本确定，其带宽增益积（P202）也随之确定近为一个常量，从仿真可以看出，负反馈电路引入之后，Au大大减小，故其带宽fBW会大大增大，通频带会相应增大，故引入该负反馈不仅稳定了电路，而且增大了电路的通频带，有利于需要宽频带放大电路的性能。

思考题

1. 负反馈优点：电路输出电压趋向于维持恒定,反馈网络对放大电路起自动调整作用，减小非线性失真，稳定其放大倍数。 缺点：大大降低了电路原有的放大倍数。

2. Re1是，Re2不是。 电路为电压串联负反馈，在交流通路中，Re2并没有负反馈给输入端。 Re1与输出端相连， 若Ui产生正微弱信号，U0也会产生正微弱信号后反馈到URe1，抬高了URe1的电位对URe1所在的回路中可写出电压减的等式

Multisim文件（仅供学习参考）

链接：百度网盘 请输入提取码
提取码：6666
